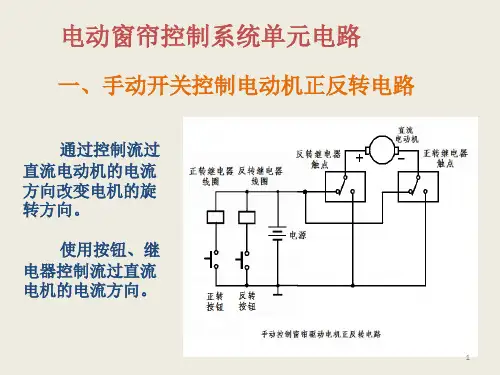

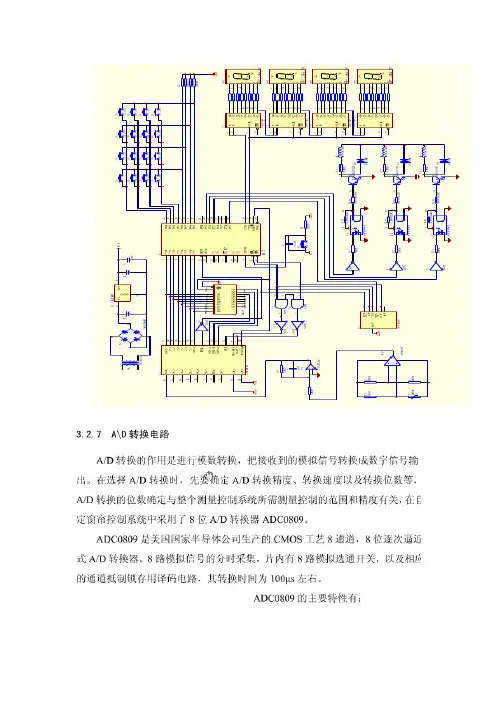

电动窗帘控制系统单元电路

遥控窗帘电路设计设计任务书：(一)设计题目：遥控窗帘电路设计(二)设计目的：１）１）课本上所学的知识进一步加深和巩固；２）了解遥控控制电路、光控控制电路以及遥控电源电路的工作原理；３）学会分析电路、设计电路的方法和步骤；４）培养学生有一定的制图能力。

（三）技术数据和要求：技术数据：电源电压220v/50Hz；电机：8W要求：系统工作稳定、抗干扰性能力强；电路应具备完善的保护措施；电源提供方式：交流——直流。

（四）设计内容：１）１）控制系统整体方案可行性分析；２）２）单元电路的工作原理；３）３）主电路的工作原理；４）４）主电路和控制电路元件选择；５）５）绘制电气系统原理图。

（五）设计说明书要求１）１）目录；２）２）设计说明书；３）３）绘制原理图；４）４）收获与体会；５）５）参考资料。

文献综述近几年来，随着科学技术的发展和人民生活水平的日益提高，城市建设步伐的加快，一栋栋居民楼、写字楼、宾馆拔地而起。

进入寻常百姓的家用电器品种与数量愈来愈多，这些家用电器有的能减轻人们的家务、有的能丰富人们的文娱生活，有的则能提高人们的生活质量……为了进一步满足人们高水准生活的需要，家用电器产品性能也在不断的更新挽代，从始初的晶体管、到电子管；由模拟到数字；由分立元件到集成电路；从普通向高性能、多功能型；由手动控制向红外线遥控、向智能化发展。

与此同时，窗帘作为装修业不可缺少的一部分，也日益火爆起来，目前，常用的窗帘轨道都是钢丝绳手拉式或滑轮式，只有一部分高收入的家庭采用是电动遥控轨道。

但价格相当昂贵，不能普及。

而本设计具有多功能且造价低等特点，适用于普通家庭。

安装使用方便，美观且性能可靠。

本设计具有如下特点：（1）（1）本设计发射、接收电路采用的是COMS工艺制造的芯片，具有功耗低、输出功率大、性能稳定。

（2）（2）体积小、结构简单、灵敏度高、抗干扰性强、经济实用、工作可靠。

（3）（3）采用红外遥控方式和光控方式双控。

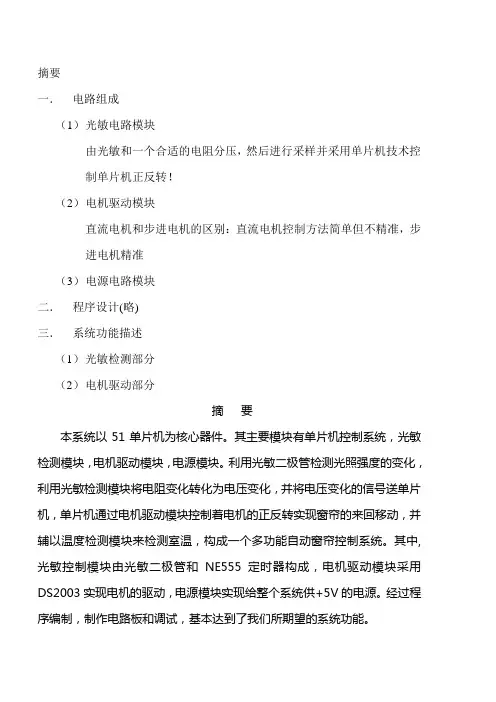

摘要一．电路组成（1）光敏电路模块由光敏和一个合适的电阻分压，然后进行采样并采用单片机技术控制单片机正反转！（2）电机驱动模块直流电机和步进电机的区别：直流电机控制方法简单但不精准，步进电机精准（3）电源电路模块二．程序设计(略)三．系统功能描述（1）光敏检测部分（2）电机驱动部分摘要本系统以51单片机为核心器件。

其主要模块有单片机控制系统，光敏检测模块，电机驱动模块，电源模块。

利用光敏二极管检测光照强度的变化，利用光敏检测模块将电阻变化转化为电压变化，并将电压变化的信号送单片机，单片机通过电机驱动模块控制着电机的正反转实现窗帘的来回移动，并辅以温度检测模块来检测室温，构成一个多功能自动窗帘控制系统。

其中,光敏控制模块由光敏二极管和NE555定时器构成，电机驱动模块采用DS2003实现电机的驱动，电源模块实现给整个系统供+5V的电源。

经过程序编制，制作电路板和调试，基本达到了我们所期望的系统功能。

关键词：单片机（51）、光敏二极管、NE555、DS2003、稳压7805 一．电路组成（1）光敏检测模块1）光敏二极管的构成及原理：与普通半导体二极管一样，在硅片上生长了一层SiO2保护层，它把PN结的边缘保护起来，从而提高了管子的稳定性，减少了暗电流。

光敏二极管与普通光敏二极管一样，它的PN结具有单向导电性，因此，光敏二极管工作时应加上反向电压，如图所示。

当无光照时，电路中也有很小的反向饱和漏电流，一般为1 * 10-8 -- 1X10 -9A(称为暗电流)，此时相当于光敏二极管截止;当有光照射时，PN结附近受光子的轰击，半导体内被束缚的价电子吸收光子能量而被击发产生电子一空穴对O这些载流子的数目，对于多数载流子影响不大，但对P区和N区的少数载流子来说，则会使少数载流子的浓度大大提高，在反向电压作用下，反向饱和漏电流大大增加，形成光电流，该光电流随入射光强度的变化而相应变化。

光电流通过负载RL时，在电阻两端将得到随人射光变化的电压信号。

注：成绩：平时40% 论文质量40% 答辩20% 以百分制计算摘要在自动控制技术日益发展的今天，人们生活中的许多必需物都离不开自动控制，光控自动窗帘的设计是一项又简便又实用的设计。

光感自动窗帘系统在我国还刚刚兴起，随着房地产业的日益火爆，智能窗帘也成为一个能直接提高住宅档次的条件，必将吸引大批房地产商、装饰公司的关注，所以该产品将会有广阔的市场前景，推广和应用自动窗帘系统具有重要的现实意义。

解决每天手动拉开关闭窗帘的不便。

本文设计的光控自动窗帘硬件电路主要由电源电路、光敏传感器、二阶滤波放大电路和控制执行电路组成，光敏三极管实时采集室外环境光照度，经过滤波放大电路将测得的电流信号进行滤波并且放大，然后系统将通过继电器决定行程开关的工作，进而控制窗帘开关，达到自动控制的目的。

该设计采用目前广泛使用的模块化设计理念，成品具有体积小、可靠性高、易于安装检测维修等传统人为控制电动窗帘不可比拟的优点。

关键词：光敏三极管；滤波放大电路；继电器；行程开关目录第1章绪论 (I)1.1国内外现状 (I)1.2设计要求 (2)1.3设计内容 (2)第2章方案论证 (3)2.1任务分析 (3)2.2方案比较 (3)2.3光信号采集方法 (4)第3章硬件电路设计 (6)3.2 滤波电路的设计 (7)3.3控制执行电路的设计 (8)3.4 电源电路的设计 (9)第4章设计总结 (11)参考文献 (12)附录I 总体电路图 (13)附录Ⅱ器件清单 (14)第1章绪论1.1国内外现状在现代社会，对室内设计而言，窗帘不仅具有遮光作用，更具有美化功能，它不仅可以协调居室的色彩搭配，而且能够柔化空间造型的线条，营造温馨惬意的环境。

现在很多厂家生产的自动窗帘（含门帘）控制系统，都是各种传感器（红外线传感器、风雨信号传感器、温度传感器、烟雾传感器等）、各种报警终端（警灯、警笛、电话报警器、接警控制中心等）、遥控器以及一系列机械传动装置组成的一种具有智能化、人性化、网络化的高科技产品。

电动窗帘电路图大全（八款交流直流自动电动窗帘电路原理图详解）一、遥控交流电机正反转电路该装置发射／接收部分改用T966/T988多路无线发收模块。

发射部分采用T966两键式发射器成品，接收部分工作原理见图。

接通电源，IC2被复位，Q1、Q2输出低电平，T1、T2截止，J1、J2不吸合，电机M不工作，窗帘停止不动。

按动遥控发射键C，此时ICO的C端输出高电平，D1截止，IO端输出的高电平经IC1-1、IC1-2整形送入IC2-1的CPI端，使Q1翻转输出高电平，T1导通，J1吸合，电机正转，窗帘合上。

若再次按动发射键C，则Q1再次翻转输出低电平，J1释放，窗帘停止运动。

若在电机正转时，窗帘合上过程中，按动发射键D，同样D２截止，IO端输出的高电平经IC1-3、IC1-4整形送入IC2-2的CP2端，并通过D３使IC2-1的R1端呈现高电平，IC2-1被强制复位，J1释放。

同时Q2翻转输出高电平，T2导通，J2吸合，电机反转，窗帘打开。

同样，再次按动D键，Q2再次翻转输出低电平，窗帘停止运动。

如此通过两键可任意实现窗帘的打开、合上、停止，非常方便。

二、遥控直流电机正反转电路工作原理电源变压器B、桥式整流堆和电容C1组成12V 直流电源。

继电器J1、J2 和行程开关K1、K2组成互锁电源极性切换电路。

当按下按钮QA时，220V 交流电接通，指示灯L点亮，由于C2 的存在，J1两端的电压不能突变，故J2 优先吸合，J2-1闭合，电路自保，J2-2 断开，电路5 锁，J2-3、J2-4 闭合，电机得电正转，窗帘开启。

窗帘完全开启后，行程开关K2 被拉线拉动而断开，J2 失电释放，J2-1断开，整个电路断电停i止工作。

窗帘完全开启后，再次按下QA 时，由于K2 断开，J2 不能吸合，J1吸合，J1-1闭合，电路自保，指示灯L点亮，J1一2断开，电路互锁，J1-3、J1-4 闭合，电机得电反转，窗帘闭合。

窗帘完全闭合后，行程开关K1被拉线拉动而断开，J1失电释放，J1-1断开，整个电路断电停止工作。

AT89S52单片机简介AT89S52为ATMEL 所生产的一种低功耗、高性能CMOS8位微控制器，具有8K在系统可编程Flsah存储器。

（一）、AT89S52主要功能列举如下：1、拥有灵巧的8位CPU和在系统可编程Flash2、晶片内部具时钟振荡器（传统最高工作频率可至12MHz）3、内部程序存储器（ROM）为8KB4、内部数据存储器（RAM）为256字节5、32 个可编程I/O 口线6、8 个中断向量源7、三个16 位定时器/计数器8、三级加密程序存储器9、全双工UART串行通道（二）、AT89S52各引脚功能介绍：VCC：AT89S52电源正端输入，接+5V。

VSS：电源地端。

XTAL1：单芯片系统时钟的反相放大器输入端。

XTAL2：系统时钟的反相放大器输出端，一般在设计上只要在XTAL1 和XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一20PF 的小电容，可以使系统更稳定，避免噪声干扰而死机。

RESET：AT89S52的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且至地址0000H 处开始读入程序代码而执行程序。

EA/Vpp："EA"为英文"External Access"的缩写，表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。

因此在8031及8032中，EA引脚必须接低电平，因为其内部无程序存储器空间。

如果是使用8751 内部程序空间时，此引脚要接成高电平。

此外，在将程序代码烧录至8751内部EPROM时，可以利用此引脚来输入21V的烧录高压（Vpp）。

ALE/PROG：ALE是英文"Address Latch Enable"的缩写，表示地址锁存器启用信号。

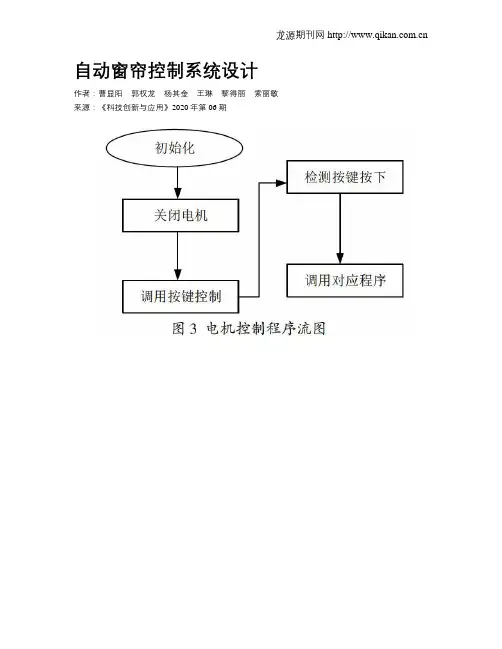

自动窗帘控制系统设计作者：曹显阳郭权龙杨其金王琳黎得丽索丽敏来源：《科技创新与应用》2020年第06期摘; 要：随着现代社会的高速发展，人们对室内设计智能化的要求也越来越高。

方便与享受的智能窗帘对于现代快节奏的人们生活来说，是适应现代化办公和生活环境的需要，是人们生活水平提高的一个标志。

对于室内的窗帘而言，它不仅要具有遮光作用和美化功能，更要具有方便智能的使用功能。

文章综述了智能窗帘控制装置系统的设计与制作过程，介绍了设计制作一个完整的窗帘控制系统需要做的理论分析以及其制作过程。

智能窗帘控制装置系统核心采用的是单片机AT89S52，其次利用了红外传感器、电机以及红外遥控器，它主要的功能有时间显示，定时控制开闭窗帘，还可以根据红外设定自动调节窗帘以使屋内达到舒适惬意的环境。

关键词：智能窗帘;设计;单片机中图分类号：TP368.12 文献标志码：A 文章编号：2095-2945（2020）06-0112-02Abstract： With the rapid development of modern society， people have higher and higher requirements for intelligent interior design. Convenient and enjoyable intelligent curtains for modern fast-paced people's life， is to meet the needs of modern office and living environment， is a symbol of the improvement of people's living standards. For indoor curtains， it should not only have the function of shading and beautification， but also have the function of convenient and intelligent use. This paper summarizes the design and manufacture process of intelligent curtain control system， and introduces the theoretical analysis and manufacturing process of designing and making a complete curtain control system. The core of the intelligent curtain control device system is single-chip microcomputer AT89S52. Secondly， it uses infrared sensor， motor and infrared remote controller. Its main functions are time display， timing control of opening and closing curtains， and automatic adjustment of curtains according to infrared settings to make the house achieve a comfortable and comfortable environment.Keywords： intelligent curtains; design; single chip microcomputer1 概述近年来在一些高档的家装设计当中，出现了更多的智能家居的概念，但是因为价格相对来说比较高，所以不能够进入到寻常百姓家。

电动窗帘运行原理电动窗帘是一种方便实用的窗饰产品，通过电动装置实现开合和调节窗帘的高度。

它采用了先进的技术，使得操控窗帘变得更加轻松和智能化。

下面将为您详细介绍电动窗帘的运行原理。

一、电动窗帘的组成结构电动窗帘由电动机、导轨、窗帘布料、遥控器等组件组成。

电动机通过驱动装置将电能转化为机械能，带动窗帘布料沿导轨进行上下运动。

遥控器则是控制电机的核心部件，通过遥控信号与电机进行无线通信，实现对窗帘的开合和停止控制。

二、电动窗帘的运行原理1. 电路控制原理：电动窗帘的电机通过电路系统进行控制。

当遥控器发送开启信号时，电机接收到信号并启动。

同时，电机内置的控制系统将电能转化为机械能，使窗帘布料开始沿导轨进行开启运动。

同样地，当接收到关闭信号时，电机停止工作，窗帘布料停止运动。

2. 传动装置原理：电动窗帘的电机通过传动装置与窗帘布料连接，实现对窗帘布料的运动控制。

传动装置通常采用皮带、链条、齿轮等，通过连接电机与窗帘布料，将电机转化的动力传递到窗帘布料上，使其上下运动。

3. 安全装置原理：电动窗帘还配备了安全装置，以确保其使用过程中的安全性。

常见的安全装置有电机过载保护装置和障碍物探测装置。

电机过载保护装置能够监测电机的工作状态，当电机超负荷运行时，自动切断电源，避免电机损坏。

障碍物探测装置能够检测窗帘布料下方是否有障碍物，当探测到障碍物时，电机会自动停止运动，避免对障碍物和使用者造成伤害。

4. 遥控器工作原理：遥控器是控制电动窗帘的重要设备。

遥控器通过无线通信与电机进行连接。

当按下开启按钮时，遥控器发出开启信号，电机接收到信号并启动。

同样地，当按下关闭按钮时，遥控器发出关闭信号，电机停止工作。

遥控器还可以设置窗帘的高度、速度等参数，实现个性化的控制。

5. 供电方式原理：电动窗帘一般采用交流电源供电。

电动窗帘电机可直接插入室内交流电源中，通过变压器降压后供电。

三、电动窗帘的优势与应用电动窗帘具有以下优势和广泛的应用场景：1. 方便快捷：电动窗帘可以通过遥控器进行远程开合，提供了更加方便快捷的操作方式，适合各种居住环境。

互联网+技术nternet Technology光控自动窗帘电路的分析与调试_____________□盛茜芳柳州市第一职业技术学校【摘要】 光控自动窗帘电路可实现光控自动和手动两种方式开合窗帘，由光电三极管信号采集电路、555单稳态触发器构成的电 机正反转控制电路、H 桥电机驱动电路三大部分组成。

本文主要阐述了电路工作原理和调试方法以及参数测量。

【关键词】光电三极管单稳态触发器H 桥电机驱动电路一、电路原理1.1电路功能1. 光控状态：天亮时，光控自动窗帘电路自动控制电机 使窗帘卷起或拉开。

天黑时，电路自动控制电机使窗帘落下或拉拢。

2.手动状态：能手动控制窗帘卷起和落下，此时的操作 不受光的控制。

3.设置三个手动按钮，一个用于控制电路处于光控状态 还是手动状态，一个用于手动状态下控制窗帘卷起，一个用于手动状态下控制窗帘落下。

1.2电路原理图电路原理图分光控自动窗帘控制电路和H 桥电机驱动 电路两大部分。

1.3各单元电路工作原理1.信号采集电路信号采集电路由光电三极管V I 、晶体管V 2和有关外围 元件组成。

清晨，光电三极管V I 在自然光线的照射下导通， 一路使U 1的2脚为低电平，另一路使晶体管V 2的基极为 低电平，此时V 2截止，V 2的集电极变为高电平，使U 2的 2脚为高电平。

傍晚光线暗淡时，V I 截止，一路使U 1的2脚为高电平，另一路使晶体管V 2的基极为0.65V 以上（若达不到，加大R 3的阻值），此时V 2导通，V 2的集电极变为低电平，使 U 2的2脚为低电平。

2.电机正反转控制电路由左右两个单稳态触发器构成。

下面以图2左边的单稳态触发器为例分析其工作原理：1)S 1未按前，U 1的2脚为高电平，不论通电瞬间U 1的输出3脚是高电平还是低电平，电路会自动进入并停留在输出3脚为低电平的稳态下。

S 1按下，U 1的2脚跳变为低 电平，U 1进入低触发工作状态，U 1输出3脚跳变为高电平， 电路进入暂稳态，555内部的放电三极管V T 截止，电源通 过R P 1对C 1进行充电，电容C 1的电压逐渐升高。

窗帘电机拆解电路理论说明1. 引言1.1 概述本文主要介绍了窗帘电机的拆解和电路理论说明。

通过对窗帘电机的拆解，我们可以了解其内部构造和组成部件，并通过分析其电路组成来理解窗帘电机的工作原理。

同时，本文还将对窗帘电机的运行原理、控制信号输入等进行详细阐述，以便读者对此有更清晰的认识。

1.2 文章结构文章分为以下几个部分：引言、窗帘电机的拆解、窗帘电机的电路组成、理论说明与原理解析以及结论。

在引言中，将简要介绍文章内容和结构安排。

接下来将详细讲解窗帘电机的拆解步骤和各部件介绍，并指出注意事项。

然后，我们将具体讨论窗帘电机的电路组成，包括电源模块、控制芯片和驱动器以及传感器模块。

最后，我们将进行理论说明与原理解析，涵盖了窗帘电机的运行原理、控制信号输入等方面的内容。

最后，在结论中总结了拆解过程中发现的问题，并提出了关于窗帘电机设计和制造以及窗帘自动化发展前景的思考。

1.3 目的本文旨在为读者提供关于窗帘电机拆解和电路理论的详细说明，以增加对窗帘电机的认识和理解。

通过深入研究其内部构造和电路组成，读者将能够更好地了解窗帘电机的工作原理，并为相关领域的技术发展做出贡献。

同时，本文还将探讨窗帘自动化发展前景，为读者提供对未来应用和创新方向的展望。

通过阅读本文，读者将获取到关于窗帘电机与自动化技术相关知识，并能够更好地应用于实际场景中。

2. 窗帘电机的拆解2.1 拆解步骤在开始拆解窗帘电机之前，我们需要准备好相应的工具，包括螺丝刀、扳手和剥线钳等。

以下是拆解窗帘电机的具体步骤：1. 首先，关闭电源并确保窗帘电机处于停止状态。

2. 使用螺丝刀将外壳上的螺丝取下，并轻轻拆除外壳，暴露出内部组件。

3. 将注意力集中在电机本身上。

使用扳手松开与织带或链条联结的紧固件，并将其移除。

4. 接下来，松开与窗帘轴连接的零部件。

这可能涉及到针对不同型号和设计的不同操作。

5. 尽量小心地将窗帘轴取出，并放置在安全位置以防止损坏。
