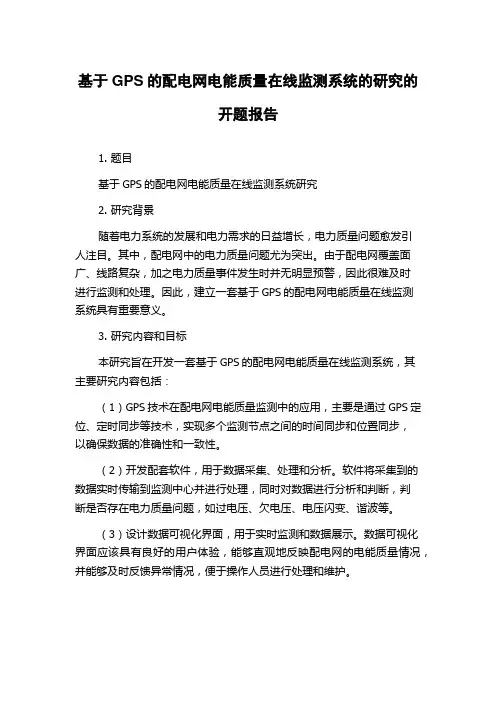

基于GPS的配电网电能质量在线监测系统的研究的开题报告1. 题目基于GPS的配电网电能质量在线监测系统研究2. 研究背景随着电力系统的发展和电力需求的日益增长，电力质量问题愈发引人注目。
其中，配电网中的电力质量问题尤为突出。
由于配电网覆盖面广、线路复杂，加之电力质量事件发生时并无明显预警，因此很难及时进行监测和处理。
因此，建立一套基于GPS的配电网电能质量在线监测系统具有重要意义。
3. 研究内容和目标本研究旨在开发一套基于GPS的配电网电能质量在线监测系统，其主要研究内容包括：（1）GPS技术在配电网电能质量监测中的应用，主要是通过GPS定位、定时同步等技术，实现多个监测节点之间的时间同步和位置同步，以确保数据的准确性和一致性。
（2）开发配套软件，用于数据采集、处理和分析。
软件将采集到的数据实时传输到监测中心并进行处理，同时对数据进行分析和判断，判断是否存在电力质量问题，如过电压、欠电压、电压闪变、谐波等。
（3）设计数据可视化界面，用于实时监测和数据展示。
数据可视化界面应该具有良好的用户体验，能够直观地反映配电网的电能质量情况，并能够及时反馈异常情况，便于操作人员进行处理和维护。
本研究的目标是开发一套具有高可靠性、实时性和实用性的基于GPS的配电网电能质量在线监测系统，能够实现对配电网电能质量的实时监测、异常报警和数据分析，为保障配电网的安全运行提供有力支撑。
4. 研究方法（1）GPS技术的应用。
介绍GPS技术的原理，利用GPS实现多个节点间的时间同步和位置同步。
（2）数据采集与处理。
设计数据采集控制器，在配电网多个节点上安装控制器和传感器，采集电能质量数据，将采集到的数据传输到监测中心并进行处理。
（3）算法设计。
设计一套基于数据分析的灰色关联度算法，用于分析和判断电能质量的异常情况。
（4）软件开发。
以Java、Python等语言进行软件开发，实现数据采集、数据处理和数据分析等功能，并设计数据可视化界面。
电能质量在线监测探讨引言随着经济的高速发展，电网的负荷结构发生了很大的变化，一方面，电力电子技术的广泛应用使得电网中非线性负荷用户的比例不断提高，如直流输电、变频装置、电气化铁路等非线性负荷，引起电压电流波形畸变，导致电网电能质量下降，对系统的安全稳定运行造成了严重影响；另一方面，随着信息工业、精细工业的迅速壮大，对电能质量的要求日益苛刻，哪怕一点的电能质量恶化，都可能造成产品质量的下降，直接影响电力用户的经济效益。
可见电能质量不仅是一个技术问题，更重要的是一个经济问题，应该引起电力系统、电力用户、政府相关职能部门的共同关注。
电力系统做为电力这一特殊商品的提供者，更应该本着优质服务的原则，着手重视解决这一问题。
1 系统功能要求1.1 总体要求电能质量监测系统实现的是电能质量指标的全面监测和统一管理。
系统通过采集电网各监测点的电能质量数据，建立电能质量数据中心，它是电能质量分析评估和综合治理的基础。
通过由点到面的多层次电能质量综合评估和分析，为电能质量综合治理、电力生产、技术监督管理、用户监督、电网设计等领域提供科学的依据和决策支持。
1.2 数据收集1.2.1 收集的方式（1）在线采集，包括手动获取和按计划自动获取：1）手动获取___ 用户设定好获取数据的线路、数据类型、时间范围等参数后马上开始获取。
2）按计划自动获取___ 用户设定好开始时间，计划间隔时间、数据类型、触发条件、重复次数等参数后，系统便会根据设定自动完成数据获取任务。
在线采集的数据按照处理方式分为以下4类：1）实时数据，每个测量周期所得的值，一般不保存，3秒钟获取一次。
2）历史记录，存储在终端的合成数据，推荐一天获取一次。
3）准实时数据，最新存储的合成数据，每隔一个存储周期获取一次。
4）事件数据，由暂态事件触发的数据记录及对应的录波数据。
推荐一天获取一次。
（2）通过导入数据文件来获取数据，系统支持的数据文件格式包括pqdif 等。
电能质量在线监测系统应用研究摘要: 电能质量在线监测系统为国家电网一级部署系统，其主要通过对多个业务系统数据的集成，实现对电能质量数据横跨各个专业的全方位的监控。
同时也下发了相应的考核指标和考核标准，在此我们通过对指标和考核体系的详解来探讨如何提高电能质量在线监测系统的应用质量，如何解决在使用系统中发现的问题，如果改进使用方法。
关键词：电能质量在线监测系统；数据推送;集成一、电能质量在线监测系统概况电能监测系统包含公司总部电能监测系统、省公司主站集成模块及相关系统的数据接口，采用“一级部署，两级互联”的架构，充分利用公司信息化、采集装置建设成果，通过集成运检、营销、调度等专业系统有关数据，实现对电能质量数据的自动采集和在线监测分析。
电能质量在线监测系统分为电能数据集成、电能质量监测和电能质量分析三大部分。
电能监测系统运行维护管理工作内容主要包括：系统运行维护、采集装置管理、业务应用支持、业务应用分析、账号权限管理、系统检修管理、数据运维管理、数据质量管理等。
目前，地市公司对电能质量在线监测系统的使用主要集中在电能数据集成这个方面，工作内容主要是进行账号权限管理、数据运维管理、数据质量管理等。
其中最主要的就是进行数据运维管理。
二、数据运维管理电能质量在线监测系统的日常数据运维管理主要体现在数据集成和数据对应方面，数据集成包括两类暨基础台账集成和运行数据集成。
（一）基础台账集成设备台账数据集成的内容，包括：PMS系统中的主网、配网各类设备台账，具体为输电线路设备台账信息（12类）、变电一次设备台帐信息（16类）、配电设备-配电线路信息（3类）、配电设备-配电站房信息（1类）、配电设备-站内配电一次设备信息（12类）、编码数据信息（6类）、调度相关台帐（5类）；调度技术支持系统中的架空线路、电缆线路、变压器、母线和断路器，共5类。
数据主要来源为分别为生产管理系统和调度技术支持系统。
少数单位若存在生产管理系统中未管理专用配电变压器信息的问题，可从用电信息采集系统中获取专用配变信息。
电力系统中电能质量的实时监测与控制研究随着电力需求的不断增长，电能质量问题日益引起人们的关注。
电能质量指的是电力系统供电过程中所引起的电压、电流的畸变、波动等问题，对于电力设备的运行稳定性、电能利用效率以及用户正常生产生活均有重要影响。
因此，电力系统中电能质量的实时监测与控制研究成为了当代电力工程领域的热门课题之一。
本文将从实时监测和控制两个方面展开论述。
一、电能质量的实时监测电能质量的实时监测是保证电力系统稳定供电的重要手段。
通过监测电力系统中的电压、电流以及频率等参数，可以及时发现潜在的质量问题，并采取相应的措施进行处理。
目前，电能质量监测主要依靠仪器设备来完成，如电能质量分析仪、故障录波仪等。
1. 电能质量分析仪电能质量分析仪是一种用于监测电能质量的仪器设备，它可以实时采集电力系统中的各种参数，并通过数据分析与处理来评估电能质量状况。
电能质量分析仪一般包括数据采集模块、数据处理模块以及数据显示与输出模块等。
通过安装电能质量分析仪，可以对电力系统的电压、电流、频率以及谐波等进行全面监测，为保证电能质量提供有力的数据支持。
2. 故障录波仪故障录波仪是用于记录电力系统中出现故障时的波形数据的一种设备。
它可以实时记录电压、电流以及功率等波形参数，并将其保存为录波文件。
当发生电能质量问题时，可以通过分析录波文件中的数据来确定故障原因，并采取相应的措施进行修复。
故障录波仪的使用可以有效地提高故障处理的效率，并减少电能质量问题对用户的影响。
二、电能质量的实时控制电能质量的实时控制是维护电力系统正常运行的关键环节。
通过对电力系统中的电压、电流进行控制，可以有效地改善电能质量，提高电力设备的稳定性和可靠性。
目前，电能质量的实时控制主要依靠电力电子技术来实现。
1. 电力电子技术在电能质量控制中的应用电力电子技术是实现电能质量控制的关键技术之一。
通过采用电力电子器件，如静止无功补偿装置、有源滤波器等，可以对电力系统中的电压、电流进行主动调节，消除潜在的质量问题。
电能质量在线监测系统的应用分析随着社会和经济的快速发展，风电、光伏发电、冶金、化工等电能质量干扰源的容量在快速增长。
劣质电能质量会给电网和用户带来一定的经济损失，甚至会影响电网的正常运行及用户的可靠用电。
因此，用户侧电能质量问题日益受到重视，文章简述了电能质量在线监测系统的概况和系统主站的构建，再对电能质量数据质量的监测方法进行分析，并提出系统数据质量监测的几点应用，可供参考。
标签：电能质量；在线监测；数据质量1电能质量在线监测系统的概况电能质量在线监测系统主要分为主站集成的模块、主站监测的模块和主站的分析模块和电能质量在线监测系统主站。
其中电能质量在线监测系统主站主要包括：集成模块、主站的监测与分析模块，其主要功能是对电能源的质量进行在线监测，并对其各项指标进行分析。
该管理平台主要用于集成规范相关的业务系统信息数据，进而提供各项指标计算，并对其数据信息进行分析等等。
电能的质量系统监测的内容涵盖了电网电压、频率与电网运输可靠性这三方面，包含集成模块和生产经验管理系统、用电信息数据的采集系统、供电电压的自动采集系统、电网调度技术的支持系统等。
2电能质量在线监测系统主站的构建电能质量在线监测系统主站的定位就是数据应用与辅助决策与分析的系统，主要包括：数据信息的采集，指标的计算与分析、各项业务的绩效管理、信息数据的汇总上报等等。
这个平台从电网功能的规划上来划分主要包含：管理工作平台、数据指标采集、数据指标管理、数据信息质量管理以及数据信息的综合分析等等，系统各项模块要相辅相成来保证系统安全稳定的运行。
该系统分为以下五个层次：2.1数据资源台账管理把各个种类的数据模型、各种质量的评价模型、接口资源以及台帐的信息等，这些当作数据信息资源台帐存储管理。
2.2数据传输及调度完善原有数据信息采集的传输功能，在这个基础上、并非实时通用信息数据的传输功能，按照接口通道的资源，使用异步与排定优先级的策略，加强每项业务数据之间调度的能力。
电能质量的在线监测技术研究电能质量（PQ）是指电能在输配电过程中的品质状况。
与“电力质量”不同，电能质量（PQ）是体现在电能的物理量上的，如电压、电流、频率、相位等。
电能质量的优劣对电气设备的可靠运行、用电安全、电能利用效率等方面都有着重要影响。
而随着电力负荷的增加和用电负荷的变化，电力系统中的电能质量问题日益突出，严重影响着电力系统的安全、可靠、高效稳定运行。
因此，电能质量的在线监测技术愈加被重视。
电能质量的在线监测技术有着广泛的应用。
一方面，电力生产、输配电等环节可通过在线监测直接把握电网运行状态，及时有效地发现并解决电能质量问题，实现高效稳定运行；另一方面，用户可以通过电能质量的在线监测了解供电质量，通过采取相应的调节措施，降低用电成本，提高用电效率。
目前，电能质量的在线监测技术主要有电力参数分析法、时序分析法、信号处理分析法等，但均存在着一定的限制。
电力参数分析法主要是通过对电压、电流等基本电力参数的分析，帮助用户及时准确地了解电网运行的各项指标，从而实现对电能质量的在线监测。
但此种方法只能监测出电流、电压、功率等基本参数，而缺乏对于电磁干扰、谐波等影响因素的分析，难以全面掌握电能质量情况。
时序分析法主要是通过对电能波形的采样、提取、分析，从而实现对电能质量的全面监测。
但该方法对采样和处理精度要求较高，成本相对较高，不易实现推广应用。
信号处理分析法则是基于数据挖掘技术的一种电能质量在线监测分析方法。
该方法不仅可以监测电能质量的基本参数，还可以分析电磁干扰、谐波等电力质量问题，从而更全面、准确地掌握电能质量情况。
同时，该方法具有自动化程度高、成本相对较低、应用灵活等优点。
综上所述，针对电能质量的在线监测技术，信号处理分析法具有更为广泛的应用前景。
未来，电能质量的在线监测技术将继续发展，随着计算机技术、通讯技术、云计算技术等的不断发展，人工智能、大数据等技术的应用也将加速电能质量在线监测技术的创新，实现更精准、高效的电能质量监测。
电能质量在线监测研究摘要：在目前的供电系统中，由于电能质量关系到电气设备和电网的整体安全，所以我们必须对电能质量引起足够的重视。
为了保证电能质量能够达到要求，有效保护电气设备和电网安全，并达到安全传输标注，电能质量的监测成为了必然的发展方向。
为了达到对电能质量的有效监测，电能质量监测系统应运而生。
从目前电能质量的监测情况来看，电能质量在线监测系统是一种有效的系统，可以实现对电能质量的实时监测，保证电能质量满足传输需要，对电气设备和电网形成较好的保护。
本文主要分析了电能质量在线监测系统的设计和运行过程，对电能质量在线监测系统进行深入的研究。
关键词：电能质量；在线监测；系统设计中图分类号：r363.1+24 文献标识码：a 文章编号：一、前言随着我国电力事业的发展，电力网络的建设进入了快速发展期，在电力传输过程中，如何提高电能质量并提高电能传输效率成为了电力传输企业重要的研究课题。
目前来看，为了保证电能质量达到要求，并实现对用电设备和电网的有效保护，我们应该积极开展电能质量监测，利用先进手段对电能质量进行实时监测，保证电能质量符合要求。
目前对于电能质量的监测主要是依靠在线监测系统来实现的，因此我们需要对电能质量在线监测系统进行深入的了解，对系统的设计和运行状况进行分析。
二、电能质量在线监测系统设计的必要性考虑到电力传输的自身特点，电能质量是一个动态变化的过程。
电能在传输过程中容易受到许多其他因素的干扰，为此，对电能质量进行在线监测是十分必要的，电能质量在线监测系统的设计也是十分必要的，其必要性主要表现在以下几个方面：1、电能质量在线监测系统设计是提高电能质量的必要手段为了提高电能质量，在电能质量在线传输中，我们需要设计在线监测系统，对电能的整个动态传输过程进行监控，如果发现电能质量出现异常，会通过信息反馈系统将问题反馈给电力生产部门和传输部门，对电能质量进行及时调整。
所以，电能质量在线监测系统是电力传输中的重要系统，设计这一系统是提高电能质量的必要手段。
配电网电能质量在线监测系统研究分析摘要：随着电力电子技术、自动化技术、计算机技术等先进技术的进一步发展，大功率非线性负载在供配电系统中的应用越来越多，采取电能质量在线监测，对有效提高和改善供电电能质量，提高供电可靠性，确保电力设备发挥正常性能水平等，均具有非常重要的研究意义。
关键词：配电网；在线监测系统；电能质量一、电能质量的在线监测目前，供配电系统中电能质量监测按照监测方式不同大致可以划分为设备入网前的专门监测、供电系统中电能的定期或不定期检修及动态在线监测3大类。
由于供电电能质量在传输、分配调度以及消耗使用过程中的特殊性，前面两种监测模式所获得的监测数据结果，在实时性、可靠性、准确性、全面性等方面，均很难满足现代智能配电系统供电电能质量监测需求。
为了满足现在智能配电网对供电电能质量数据信息动态采集的需求，建立电能质量在线动态监测系统已成为电力系统研究的重要内容。
通过在线实时动态监测，可实现连续采集、传输、运算分析、记录以及存储电网调度运行实时数据信息，动态掌握电网系统频率偏差、电压偏差、电压波动与闪变、谐波以及供电三相不平衡度等电能质量特性参数，动态运算分析供电质量可能存在的问题，并采取有针对性的治理策略，有效提高和改善供配电系统中供电电能质量。
在电能质量在线监测系统设计时，考虑到电磁场会对装置运行环境的影响，应优先选择无风扇、具有的高电磁兼容性、无硬盘以及宽温度范围的液晶LED显示装置，电能在线监测装置以DSP数据单元为核心，可以为整个电能质量监测系统提供全面的电能数据监测和运算分析功能，并具有强大的数据通信网络，能够实现同步并行数据采集工作。
系统中监测和管理高级应用软件设计过程中，应选择逻辑运算清晰合理、能够及时高效可靠进行电能质量数据采集、传输、运算分析的监测管理应用软件。
二、电能质量在线监测系统设计2.1系统硬件组成结构电能质量在线监控系统主要由前端数据采集模块、DSP数据处理模块、ARM主控模块、LCD 显示装置、键盘以及存储及通信扩展等外围功能模块共同组成，如图 1 所示。

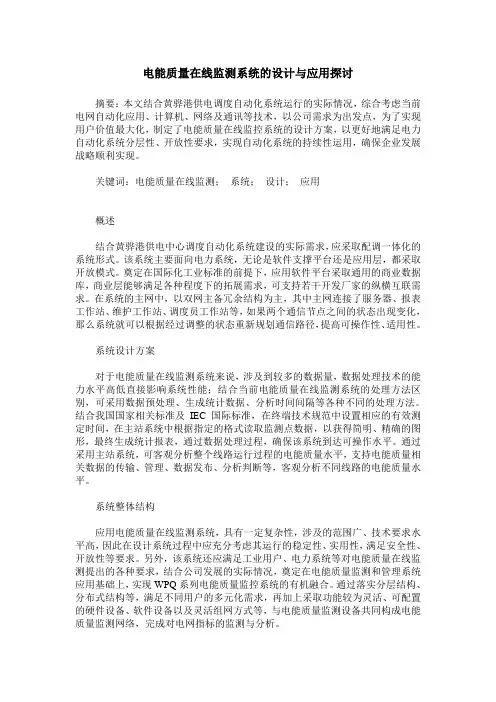

电能质量在线监测系统的设计与应用探讨摘要：本文结合黄骅港供电调度自动化系统运行的实际情况，综合考虑当前电网自动化应用、计算机、网络及通讯等技术，以公司需求为出发点，为了实现用户价值最大化，制定了电能质量在线监控系统的设计方案，以更好地满足电力自动化系统分层性、开放性要求，实现自动化系统的持续性运用，确保企业发展战略顺利实现。
关键词：电能质量在线监测；系统；设计；应用概述结合黄骅港供电中心调度自动化系统建设的实际需求，应采取配调一体化的系统形式。
该系统主要面向电力系统，无论是软件支撑平台还是应用层，都采取开放模式。
奠定在国际化工业标准的前提下，应用软件平台采取通用的商业数据库，商业层能够满足各种程度下的拓展需求，可支持若干开发厂家的纵横互联需求。
在系统的主网中，以双网主备冗余结构为主，其中主网连接了服务器、报表工作站、维护工作站、调度员工作站等，如果两个通信节点之间的状态出现变化，那么系统就可以根据经过调整的状态重新规划通信路径，提高可操作性、适用性。
系统设计方案对于电能质量在线监测系统来说，涉及到较多的数据量，数据处理技术的能力水平高低直接影响系统性能；结合当前电能质量在线监测系统的处理方法区别，可采用数据预处理、生成统计数据、分析时间间隔等各种不同的处理方法。
结合我国国家相关标准及IEC国际标准，在终端技术规范中设置相应的有效测定时间，在主站系统中根据指定的格式读取监测点数据，以获得简明、精确的图形，最终生成统计报表，通过数据处理过程，确保该系统到达可操作水平。
通过采用主站系统，可客观分析整个线路运行过程的电能质量水平，支持电能质量相关数据的传输、管理、数据发布、分析判断等，客观分析不同线路的电能质量水平。
系统整体结构应用电能质量在线监测系统，具有一定复杂性，涉及的范围广、技术要求水平高，因此在设计系统过程中应充分考虑其运行的稳定性、实用性，满足安全性、开放性等要求。
另外，该系统还应满足工业用户、电力系统等对电能质量在线监测提出的各种要求，结合公司发展的实际情况，奠定在电能质量监测和管理系统应用基础上，实现WPQ系列电能质量监控系统的有机融合。
电能质量在线监测系统技术规范书1 / 13重庆万盛煤化有限责任公司二0一0年八月1．范围本技术规范适用于“重庆万盛煤化有限责任公司35KV变电站电能质量监测”项目。
2．监测终端装置技术要求2.1 满足的电能质量标准下列标准所包含的条文，通过在本规范中的引用而成为本规范的条文。
在规范出版时，所有版本均为有效。
所有的标准都被修订，使用规范的各方应探讨使用下列标准最新版本的可能性。
GB/T 14549-1993 电能质量公用电网谐波GB/T 12325-2008 电能质量供电电压偏差GB/T 15543-2008 电能质量三相电压不平衡GB/T 12326-2008 电能质量电压波动和闪变GB/T 15945-1995 电能质量电力系统频率偏差GB/T 18481-2008 电能质量暂时过电压和瞬态过电压GB/T 19862-2005 电能质量监测设备通用要求GB/T 18481-2008 电能质量暂时过电压和瞬态过电压GB/T 24337-2009 电能质量公用电网间谐波2.2 性能要求2.2.1 总体要求装置应采用低功耗嵌入式硬件平台组成，整机无硬盘、风扇等任何旋转设备。
装置软件系统应采用工业领域成熟稳定的嵌入式操作系统。
所有交流量采样必须完全同步，并采用锁相环（PLL）技术。
装置整机采用模块化“背插式”插件设计，电源、CPU（DSP）、交流/开入/开出、MMI模块应独立构成插件，检修维护时互不影响。
装置必须通过“国家电网公司电科院”或其它国家级权威检验测试机构所有性能指标的完整检测；2.2.2 监测指标装置应能监测的指标见表1。
2.2.3 显示或指示功能3 / 13监测装置应具有对被监测相关电能质量指标的实时数据显示或信号指示的功能。
2.2.4 通讯接口装置应具备双百兆以太网，用于远方和就地通讯（即同时将监测数据上传至系统主站端和就地所连接的笔记本）。
2.2.5 权限管理功能监测装置必须具有权限管理功能。
只有具有授权权限的操作人员方可对监测装置进行相应的参数设置与更改。
表1：监测指标一览表2.2.6 设置功能监测装置应具有就地和远方对系统基本数据的重新设置、更改、删除功能。
●具备就地参数设置功能；●能远程调阅和配置装置参数；●装置的所有监测指标均可人为调整。
2.2.7 在线分析显示功能监测装置本机必须配置高亮度的大屏幕LCD液晶显示屏，能够对监测参数的实时数据和变化趋势以图表或曲线方式进行显示；装置还要具有就地显示电压实时波形、电流实时波形以及电压电流谐波频谱图、矢量图等功能。
2.2.9 对时功能装置应具有标准的GPS对时接口，能够接收IRIG-B码对时信号或者秒脉冲信号进行硬对时，还要能通过网络和远方服务器实现通讯对时。
2.2.10 记录存储功能监测装置必须采用电子式FLASH卡作为数据存储介质，不得使用硬盘等可靠性较低的旋转发热设备，数据存储规则如下：基波指标（电压、电流和功率相关指标）、电压偏差、频率偏差、三相电压不平衡度、谐波监测的一个基本记录周期为3s；装置记录保存或数据上传的时间间隔应能设置和改变，保存或上传的数据应为该时间间隔内，以基本记录周期测得的所有记录的最大值、最小值、平均值和95%概率统计值。
短时间电压闪变的一个记录周期为10min，长时间电压闪变为2h。
监测装置的存储记录应至少保存15天，之后可按先进先出的原则更新。
2.2.11 开关量输出（开出）功能每台监测装置必须提供不少于不少于5路的开关量输出接点，不同类型的电能质量指标越限告警信号必须有独立的开关量输出接点与之对应。
当装置检测到电能质量指标越限、电源中断、软硬件故障后，应及时通过无源空接点输出信号，并有响相应指示灯。
开出回路应通过光电耦合器和外部系统可靠隔离，开出回路接点必须是无源空接点。
2.2.12 开关量输入（开入）功能装置能接受不低于5路的开关量输入接点，开入接点必须能启动录波的触发。
开入回路应通过光电耦合器和外部系统可靠隔离，能够直接接入DC220V/110V的强电开入信号。
2.2.13电压暂态监测功能监测装置可根据系统设定的阀值，连续对电压骤升、骤降和短时中断等电压暂态事件进行检测，监测到这些暂态事件后，除了记录事件报文和相关电气量参数外，还能够启动录波，把暂态事件发生前后的波形记录下来，录波长度不少于1MIN，触发前不少于5个周波（相关国家标准规定），触发后不少于60S。
5 / 132.3 准确度要求装置各监测指标的准确度应满足下列要求：●基波电压、基波电流：≤0.2%●谐波电压、谐波电流应满足的准确度参见表2●间谐波：5Hz分辨率，准确度同谐波●电压偏差：≤0.5%●电压变动：≤0.5%●短时间电压闪变：≤5%●长时间电压闪变：≤5%●三相电压不平衡度：≤0.5%●负序电流：≤0.5%●频率：≤0.01Hz●有功功率：≤0.5%●无功功率：≤0.5%●对电压暂升、电压暂降、短时间供电中断等，应能记录持续时间大于0.5周波的事件表2：谐波测量准确度要求*表中U N为标称电压，I N为标称电流，U h为谐波电压，I h为谐波电流。
2.4 电气性能要求2.4.1 信号的接入方式直接将待测电压、电流信号接入监测装置，不得使用其它中间设备。
2.4.2 电压信号输入回路●PT二次侧电压，额定参数：100／3V/相电压●过载能力：2倍额定电压，能连续工作；2.4倍额定电压，能运行1s。
●输入阻抗： 1MΩ2.4.3 电流信号输入回路●CT二次侧电流，额定参数：5A/1A（可选）●过载能力：2倍额定电流，能连续工作；20倍额定电流持续1秒。
●输入阻抗：≤0.2Ω2.4.4 监测装置电源电压及允许偏差交流标称电压： 220 V，容许变化范围±20％，50Hz±1Hz，电压总谐波畸变率不大于8％；直流标称电压： 220V，容许变化范围±20％，纹波系数不大于5%；110V，容许变化范围±20％，纹波系数不大于5%。
2.4.5 功率消耗●监测装置不允许通过PT二次回路供电；●信号回路在标称输入电压电流参数下，回路（通道）消耗的视在功率应不大于0.5VA/回路（通道）。
2.4.6 停电数据保持●长时间断电时，监测装置不应出现误读数，数据至少保持四个月以上；●当停电时间小于8h，电源恢复后装置应能够按照原设置自动继续工作。
2.5 正常使用条件●周围空气温度不超过55 ℃；且在24 h内测得的平均值不超过35 ℃。
最低周围空气温度为-10 ℃。
●湿度条件如下：在24 h内测得的相对湿度的平均值不超过95％；在24 h内测得的水蒸气压力的平均值不超过2.2 kPa；月相对湿度平均值不超过90%；月水蒸气压力平均值不超过1.8 kPa。
2.6 平均无故障工作时间7 / 13正常使用条件下装置平均无故障工作时间MTBF应大于50000h。
2.7 外壳、机械性能2.7.1 结构与外观●结构型式：整机应采用嵌入式安装和背后插式设计，装置机箱结构须采用标准尺寸的设计，以方便装置能直接安装于开关柜柜体上，另外装置还要能够组成多连体集中组屏安装；●接插件要求：电源/开入/开出/通信等均应采用可插拔进口端子，电源/开入/开出/端子间距不小于5.08mm；交流输入端子接线端子间距不低于10.16mm，应采用直径为Φ4带有弹簧片的铜质螺丝，保证在振动及大电流时仍接触良好；端子塑料件必须采用V0级（最高级）阻燃材料；●装置结构完整，内部插件排列整齐，外表均匀一致，无划痕；接插件、开关、按键安装正确，操作灵活；紧固部位无松动；标志清晰明了；●表面无机械损伤；●装置应设有电源通断指示。
2.7.2 外壳装置防护等级不应低于GB 4208-1993规定的IP50要求。
2.7.3 机械性能应能承受正常运行中的机械振动及常规运输条件下的冲击：监测装置不发生损坏和零部件松动脱落现象；功能和准确度应仍符合2.2、2.3要求。
2.8 安全性能2.8.1 绝缘电阻监测装置各电气回路对地和各电气回路之间的绝缘电阻要求如表3所示。
表3：绝缘电阻要求2.8.2 冲击电压电压峰值为6kV，波形为标准的1.2/50μs的脉冲，施加于监测装置电气回路对地之间，不应出现电弧、放电、击穿和损坏。
试验后，监测装置存储的数据应无变化，功能和准确度应仍符合2.2、2.3要求。
2.8.3 绝缘强度在监测装置电气回路对地之间及其各电气回路之间施加有效值如表4所示的50Hz正弦波电压1min，不应出现电弧、放电、击穿和损坏。
试验后，监测装置存储的数据应无变化，功能和准确度应仍符合2.2、2.3要求。
表4：绝缘强度试验电压，单位：V2.9 电磁兼容性要求装置应能承受如表5所列的各项电磁兼容性抗扰度试验。
抗扰度试验过程中以及试验完成后，设备应正常工作，功能和准确度应仍符合2.2、2.3要求，并提供国家级检测中心权威报告。
表5：电磁兼容性抗扰度试验要求3．主站系统技术要求电能质量监测系统由在线监测装置及监控中心组成，监测主站通过网络与在线监测装置进行通信，实现对监测装置的远程维护和电能质量监测数据收集、处理、发布等功能。
监测主站系统要具有以下几个部分的功能：3.1通信服务功能9 / 13主站通信服务软件的运行必须可靠稳定，在通讯出现问题时，软件必须具有一定的自检机制及自恢复功能，还要完整记录主站系统通信运行状况日志。
3.2监测数据管理分析功能主站系统还要具备完善的监测数据管理分析功能，监测数据管理分析软件运行在系统主站上，负责整个系统配置的维护管理和电能质量监测数据的管理、统计和分析等。
主要功能包括：实时3S数据监测、历史统计数据读取、历史数据查询、图形分析、报表分析、暂态事件分析、安全管理、系统配置和信息管理及其它。
管理分析软件还必须要支持后期的修改和功能升级改造。
3.2.1 实时监测功能对所有电能质量稳态数据进行实时监测，实时以表格和图形方式显示监测数据，数据显示表格模板和图形组成要能够根据要求灵活进行设计。
3.2.2 读取历史数据功能主站系统软件要能够读取指定时间范围内，监测装置中保存的历史数据，并把其存入数据库，监测装置保存的数据要包括所有电能质量稳态指标数据和暂态事件波形数据。
数据读取的方式包括主站人为读取、批量读取和定时自动提取。
主站系统必须具有自动补招监测装置中所存历史数据的功能，具体工作方式为系统主站要能完整记录并定时自检数据库中所存数据，对于由于通信问题而引起的数据传输中断导致的数据丢失，要在通讯恢复正常后自动对监测装置中所存的这部分数据进行补招，以保证主站系统数据库中数据的完整性和连续性。
3.2.3 历史数据查询功能主站系统查询的历史数据类型包括报警日志报文、历史统计数据、录波波形数据和某段时间内的实时数据。
