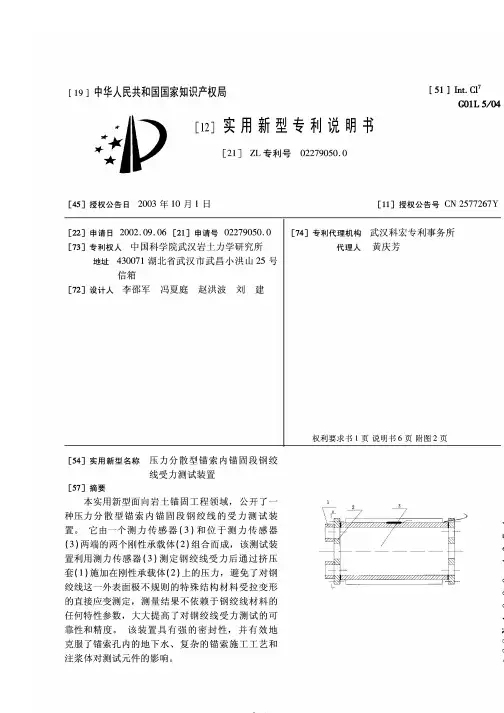

型锚索内锚固段钢绞线受力测试装置

2006年10月 Rock and Soil Mechanics Oct. 2006收稿日期：2005-10-09 修改稿收到日期：2005-12-12基金项目：国家自然科学基金委员会、二滩水电开发有限责任公司雅砻江水电开发联合研究基金项目（No. 50539090）；中科院岩土力学研究所湖北省环境岩土工程重点实验室开放课题资助(No. T000405)。

作者简介：李邵军，男，1974年生，博士，助理研究员，目前主要从事GIS 环境下的岩土工程安全性评估研究工作。

E-mail: sjli@文章编号：1000－7598－(2006) 10―1709―05单孔复合型锚索单元锚固段受力测试新方法及实践李邵军，冯夏庭，张友良，周 辉(中国科学院武汉岩土力学研究所，武汉 430071)摘 要：在边坡防护及滑坡治理工程中单孔复合型锚索获得了越来越广泛的应用。

基于滑坡工程实例中的锚索抗拔试验，设计了一种既可获得锚索抗拔力和预应力损失，又可实现对单孔复合型锚索单元锚固段进行受力测试的装置，其原理是通过直接测定锚索中的单束钢绞线受力而获得锚索受力，详细地介绍了该装置的设计实现。

利用这种新型的测试方法于某滑坡锚固工程验明了可行性，测试结果为相应地质条件下的锚索设计方案和锚索施工提供了直接依据，亦具有工程应用和参考价值。

关 键 词：边坡工程；单孔复合型锚索；锚固段；单束钢绞线；受力测试 中图分类号：TU 457 文献标识码：AA new method to test stress of anchorage segments of single boreholemultiple anchor cables and its applicationLI Shao-jun, FENG Xia-ting, ZHANG You-liang, ZHOU Hui(Institute of Rock and Soil Mechanics, Chinese Academy of Sciences, Wuhan 430071, China)Abstract: The single borehole multiple anchor cables have been widely used in the fields such as slope protection and landslide remedial projects in these years. Based on the in-situ pull-out test of anchor cables in a landslide, this paper pays attention to how to test both the stress of anchorage segments and the loss of prestressing force. Accordingly, a new method is put forward and introduced in detail; the basic principle of the method is mainly accomplished by testing the stress of individual steel strands of anchor cables, whose feasibility is demonstrated in the engineering practice. Finally, the forces of individual steel strands which are located in different position along the borehole are successfully tested; the results provide direct proofs for the anchor cables design and construction in the condition of in-situ engineering geology, and have practical engineering applicative values.Key words: slope engineering; single borehole multiple anchor cables; anchorage segment; individual steel strand; testing of withdrawal resistance1 引 言近年来，在地质灾害防治工程、隧道、洞室围岩加固及基坑支护等锚固工程中单孔复合型锚杆（锚索）以其特有的优势(先进性、合理性、长期可靠性等)已获得了越来越广泛的应用[1]。

专利名称：一种实验室煤矿巷道底板锚索锚固力测试试验装置专利类型：实用新型专利
发明人：李国盛,蒋帅旗,王伟,吉祥,李亮
申请号：CN201820013184.9
申请日：20180104
公开号：CN207636227U
公开日：
20180720
专利内容由知识产权出版社提供
摘要：本实用新型涉及实验室煤矿巷道底板锚索锚固力测试试验装置，可有效解决试验装置在测试的过程中所导致的位置不够牢固的问题，使该试验装置可以实现重复使用，在实验室进行相关试验时变得简单以操作，其解决的技术方案是，包括锁具、螺栓、螺母、固定装置、膨胀螺栓，完成组装作业后即可启动油缸进行锚索拉拔试验，对测力计的数据进行记录并分析其变化，得出相应的锚索锚固力变化特征。

本实用新型结构新颖合理，可以实现重复使用，效果好，大大提高了工作效率，省时省力，且简单易操作，是实验室煤矿巷道底板锚索锚固力测试试验装置的一大进步。

申请人：河南理工大学
地址：454003 河南省焦作市高新区世纪大道2001号-河南理工大学能源科学与工程学院
国籍：CN
更多信息请下载全文后查看。

专利名称：开口环式锚固力测量装置
专利类型：实用新型专利
发明人：王建华,张焕涛,贾利强,任更锋,陈峰申请号：CN201320246648.8
申请日：20130508
公开号：CN203224318U
公开日：
20131002
专利内容由知识产权出版社提供
摘要：一种开口环式锚固力测量装置，在被测的1根或3～5钢绞线中的每根钢绞线外设置有夹片，夹片的外部设置有锚环，在锚环外设置有开口环，开口环与锚环外表面之间设置有上支撑块和中心线在同一条直径上的下支撑块，开口环的开口两端之间内侧设置有弹簧、外端设置有与千分表联接的调位杆，开口环开口端中线直径方向对称位置、开口环的内外两侧各设置有由应变片连接构成的应变传感器，应变传感器通过导线与计算机相连。

本实用新型具有安装方便、稳定性好、测量精度高、可以反复使用等优点，可用于预应力混凝土结构工程施工时，监测钢绞线的张拉力，确保锚具锚固力满足设计要求。

申请人：长安大学
地址：710064 陕西省西安市长安中路33号
国籍：CN
代理机构：西安永生专利代理有限责任公司
代理人：申忠才
更多信息请下载全文后查看。

专利名称：一种钢绞线锚具静载锚固测试设备专利类型：实用新型专利
发明人：尹啸天
申请号：CN202122760619.0
申请日：20211111
公开号：CN216847168U
公开日：
20220628
专利内容由知识产权出版社提供
摘要：本实用新型涉及机械设备的技术领域，特别是涉及一种钢绞线锚具静载锚固测试设备，其提高了设备使用的便捷性；提高了设备使用的稳定性；包括底座、滑块、安装块、安装架、圆盘、多个锚具、多个预应力筋、驱动装置和多个移动装置，底座的上端设置有滑轨槽，滑块在滑轨槽内进行滑动，安装块安装在滑块的上端，安装块上设置有通孔，安装架通过轴承安装在通孔内，安装架的侧端安装有驱动装置，安装架的侧端安装有圆盘，圆盘上设置有多个圆孔，多个锚具分别位于圆盘上的多个圆孔内，多个预应力筋分别穿过多个锚具，底座的下端还安装有多个移动装置。

申请人：天津豪越预应力有限公司
地址：300000 天津市静海区静海经济开发区南区高速辅道10号
国籍：CN
更多信息请下载全文后查看。
