预应力锚索锚固力

预应力锚索在深基坑支护中的施工技术Construction Technology of Prestressed Anchor Cable in Deep Foundation Pit Support邪涛(云南省设计院集团勘察院有限公司，昆明650228)XING Tao(Investigation Institute ofYunnan Design Institute Group Co. Ltd., Kunming 650228, China)【摘要】在深基坑工程中，预应力锚索是一项重要的加固技术，尤其是在地下水充沛的地层中，可以与支护桩相结合组成内支撑体 系，有效地防止基坑周围土方的位移和沉降，确保基坑支护稳定:根据预应力锚索施工技术的原理，论文介绍了预应力锚索用于桩 锚支护施工的准备工作，对其施工技术要点进行了论述，并从钻、清孔、制作、安装、注浆等方面对其施工工艺进行了探讨，得出该工 艺安全可靠、经济方便，值得推广应用。

【Abstract 】 In deep foundation pit engineering, prestressed anchor cable is an important reinforcement technology, especially in the groundwith abundant groundwater, it can be combined with supporting piles to form an internal support system, which can effectively prevent the displacement and settlement of earthwork around the foundation pit, and ensure the stability of foundation pit support. According to the principle of p restressed anchor cable construction technology, this paper introduces the preparation work of p restressed anchor cable used in pile anchor support construction, discusses its construction technology points and its construction technology, and probes into drilling, hole cleaning, production, installation, grouting and other aspects, and points out that it is safe, reliable, economical and convenient, which is worthy of p opularization and application.【关键词】基坑;预应力锚索；支护工程;施工工艺【Keywords 】foundation pit; supporting engineering; prestressed anchor cable; construction technology【中图分类号】TV94+2;TV757.2【文献标志码】B【文章编号】1007-9467 (2021) 04-0085-03[DOI] 10.13616/ki.gcjsysj.2021.04.231工程施工技术Construction Technology1引言近几年来，随着建筑结构技术的迅速发展,深基坑工程的 大量增加，预应力锚索和钻孔灌注桩联合支护技术在深基坑 边坡稳定施工中的应用越来越广泛。

锚杆、锚索锚固力计算1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa)公式计算拉力器上仪表读数MPa×4=锚固力KN锚固力KN÷10=承载力吨例13MPa拉力器上仪表读数×4= 52KN锚固力52KN锚固力÷10=5.2吨承载力2、顶锚杆锚固力不小于70KN(或7吨或17.5MPa)公式计算拉力器上仪表读数MPa×4=锚固力KN锚固力KN÷10=承载力吨例18MPa拉力器上仪表读数×4= 72KN锚固力72KN锚固力÷10=7.2吨承载力3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa)公式计算拉力器上仪表读数MPa×3.044= 锚固力KN 锚固力KN÷10= 承载力吨例40MPa拉力器上仪表读数×3.044= 121.76KN锚固力121.76KN锚固力÷10=12.176吨承载力4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或45MPa)公式计算拉力器上仪表读数MPa×3.768=锚固力KN锚固力KN÷10=承载力吨例45MPa拉力器上仪表读数×3.768= 169.56KN锚固力169.56KN锚固力÷10=16.956吨承载力5、Ф21.6锚索锚固力不小于250KN(或25吨或55MPa)公式计算拉力器上仪表读数MPa×4.55=锚固力KN锚固力KN÷10=承载力吨例55MPa拉力器上仪表读数×4.55= 250KN锚固力250KN锚固力÷10=25吨承载力型号为YCD22-290型预应力张拉千斤顶备注1、使用扭力矩扳手检测帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。

2、井下排版填写记录均填锚固力帮锚杆50KN、顶锚杆70 KN、Ф15.24锚索120KN、Ф17.8锚索169.6KN。

XXX工程预应力锚索张拉计算书计算人：审核人：审批人：XXXXXX项目经理部概述压力分散型锚索的施工工序主要包括：施工准备→锚孔钻造→锚筋制安→锚孔注浆→框架梁施工→锚索张拉锁定→锚孔封锚。

其中最重要的一个环节就是锚索张拉锁定。

锚索的张拉锁定工序可分为差异荷载增量和理论伸长量的计算及现场超张拉、锁定工作。

一、计算公式简介因压力分散型锚索各单元长度长短不一，故必须先计算各单元差异伸长量和差异荷载增量，其计算公式如下：差异伸长量：ΔL1-2=ΔL1-ΔL2, ΔL2-3=ΔL2-ΔL3ΔL1=（σ/E）*L1, ΔL2=（σ/E*）L2, ΔL3=（σ/E）*L3, σ=P/A差异荷载增量：ΔP1=(E*A*ΔL1-2/L1)*2ΔP2=[(E*A*ΔL2-3/L2)+ (E*A*ΔL2-3/L1)]*2其中：L1,L2,L3---分别为第一、二、三单元锚索的长度，且L1＞L2＞L3；ΔL1, ΔL2, ΔL3---各单元锚索在给定最终张拉（设计锁定）荷载作用下的伸长量；ΔL1-2，ΔL2-3---各单元锚索在给定最终张拉（设计锁定）荷载作用下的差异伸长量；σ---给定最终张拉（设计锁定）荷载作用下钢绞线束应力；P---给定最终张拉（设计锁定）荷载作用下单根钢绞线束荷载；A---单根钢绞线束的截面面积；E---钢绞线的弹性模量；ΔP1，ΔP2---分布差异张拉之第一、第二步级张拉荷载增量。

锚索张拉时的实际伸长值ΔL(mm)为：ΔL=ΔL1+ΔL2ΔL---锚索实际伸长值(mm)ΔL1---从初应力至最大张拉力间的实测伸长值(mm)；ΔL2---初应力以下的推算伸长值(mm)，可采用相邻级的伸长值。

二、26米预应力锚索张拉（4孔6索）计算：1、已知条件：锚索长:26m, 锚固长:10m设计拉力500KN, A=140mm2, E=195（取均值），P=83.33KN, L1=22.67m , L2=19.33m，L3=16.00m。

预应力锚索质量控制要点预应力锚索是一种常用的结构加固材料，用于提供混凝土结构的预应力力学性能。

为确保预应力锚索的质量，以下是预应力锚索的质量控制要点。

1. 材料选择：在选择预应力锚索材料时，应根据项目要求和设计要求选择合适的材料。

常用的预应力锚索材料包括钢筋、钢丝绳等。

应确保材料符合相关标准，并具有良好的耐腐蚀性和机械性能。

2. 锚具安装：锚具是预应力锚索的重要组成部份，其安装质量直接影响到整个锚索的性能。

在安装锚具时，应确保锚具与预应力锚索之间的连接坚固可靠，不得浮现松动或者脱落的情况。

同时，应按照设计要求正确安装锚具，确保其位置和角度的准确性。

3. 张拉过程控制：预应力锚索的张拉过程是确保锚索质量的关键环节。

在张拉过程中，应根据设计要求控制预应力锚索的预应力力度和张拉时间。

同时，应监测张拉过程中的张拉力和位移，确保其符合设计要求。

张拉完成后，应进行锚固和锚索的保护措施，防止预应力力的损失和锚索的腐蚀。

4. 质量检验：进行预应力锚索质量检验是确保锚索质量的重要手段。

质量检验应包括锚索材料的检验、锚具的安装质量检验、张拉过程的监测和控制等。

检验方法包括物理性能测试、力学性能测试、外观检查等。

检验结果应符合相关标准和设计要求。

5. 质量记录：在预应力锚索施工过程中，应做好质量记录工作。

记录内容包括材料的采购记录、锚具的安装记录、张拉过程的监测记录等。

质量记录的目的是为了追溯施工过程中的质量问题，并提供参考和依据，以确保施工质量。

6. 质量控制人员培训：为确保预应力锚索质量控制的有效实施，应对质量控制人员进行培训。

培训内容包括预应力锚索的质量标准和要求、材料的选择和检验方法、锚具的安装和张拉过程控制等。

培训的目的是提高质量控制人员的专业水平，确保他们能够有效地进行质量控制工作。

通过以上的质量控制要点，可以有效地确保预应力锚索的质量。

质量控制的目的是为了确保预应力锚索在使用过程中能够达到设计要求，提高结构的安全性和可靠性。

预应力锚索计算预应力锚索计算文档模板范本本文档旨在提供预应力锚索计算的详细指南，包括计算方法、参数和示例。

下面将逐步介绍每一个章节的内容。

1.引言1.1 目的1.2 合用范围1.3 定义和缩略语2.预应力锚索基础知识2.1 预应力锚索概述2.2 锚索材料2.3 锚固系统2.4 锚索施工过程3.预应力锚索计算方法3.1 计算基本原理3.2 计算步骤3.2.1 确定设计参数3.2.2 计算锚索的预应力力值3.2.3 考虑锚索在不同载荷下的效应 3.2.4 验证锚索系统的稳定性3.3 计算示例4.预应力锚索设计考虑因素4.1 作用载荷4.2 锚索长度和直径4.3 锚索间距和罗列方式4.4 锚固长度和类型4.5 锚索的初始张拉和应力损失4.6 端部处理5.预应力锚索安全性评估5.1 预应力锚索的安全系数要求5.2 锚索的静载试验及评估5.3 预应力锚索的监测和维护6.本文档所涉及附件如下：- 附件1：预应力锚索计算表格示例- 附件2：预应力锚索设计规范- 附件3：预应力锚索实例数据7.本文档所涉及的法律名词及注释：- 法律名词1：注释1- 法律名词2：注释2感谢您阅读本文档。

如需进一步了解预应力锚索计算的详细信息，请参考附件和相关规范。

如有任何问题或者建议，请连系我们。

附件：附件1：预应力锚索计算表格示例附件2：预应力锚索设计规范附件3：预应力锚索实例数据法律名词及注释：法律名词1：注释1法律名词2：注释2。

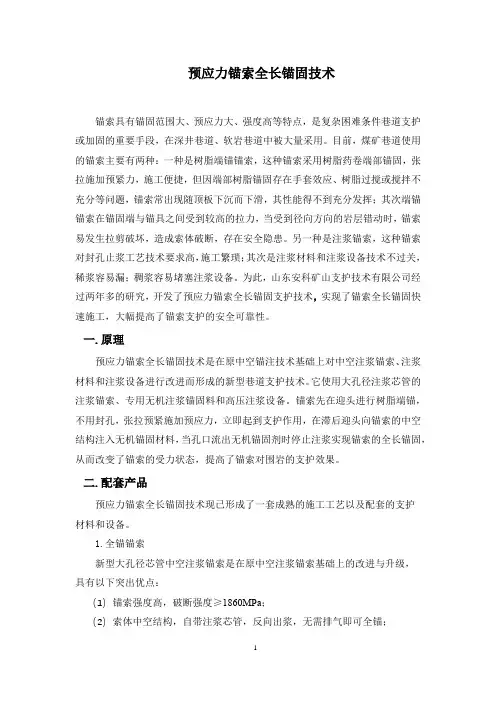

预应力锚索全长锚固技术锚索具有锚固范围大、预应力大、强度高等特点，是复杂困难条件巷道支护或加固的重要手段，在深井巷道、软岩巷道中被大量采用。

目前，煤矿巷道使用的锚索主要有两种：一种是树脂端锚锚索，这种锚索采用树脂药卷端部锚固，张拉施加预紧力，施工便捷，但因端部树脂锚固存在手套效应、树脂过搅或搅拌不充分等问题，锚索常出现随顶板下沉而下滑，其性能得不到充分发挥；其次端锚锚索在锚固端与锚具之间受到较高的拉力，当受到径向方向的岩层错动时，锚索易发生拉剪破坏，造成索体破断，存在安全隐患。

另一种是注浆锚索，这种锚索对封孔止浆工艺技术要求高，施工繁琐；其次是注浆材料和注浆设备技术不过关，稀浆容易漏；稠浆容易堵塞注浆设备。

为此，山东安科矿山支护技术有限公司经过两年多的研究，开发了预应力锚索全长锚固支护技术，实现了锚索全长锚固快速施工，大幅提高了锚索支护的安全可靠性。

一.原理预应力锚索全长锚固技术是在原中空锚注技术基础上对中空注浆锚索、注浆材料和注浆设备进行改进而形成的新型巷道支护技术。

它使用大孔径注浆芯管的注浆锚索、专用无机注浆锚固料和高压注浆设备。

锚索先在迎头进行树脂端锚，不用封孔，张拉预紧施加预应力，立即起到支护作用，在滞后迎头向锚索的中空结构注入无机锚固材料，当孔口流出无机锚固剂时停止注浆实现锚索的全长锚固，从而改变了锚索的受力状态，提高了锚索对围岩的支护效果。

二.配套产品预应力锚索全长锚固技术现已形成了一套成熟的施工工艺以及配套的支护材料和设备。

1.全锚锚索新型大孔径芯管中空注浆锚索是在原中空注浆锚索基础上的改进与升级，具有以下突出优点：（1）锚索强度高，破断强度≥1860MPa；（2）索体中空结构，自带注浆芯管，反向出浆，无需排气即可全锚；（3）锚索上部采用树脂端锚，施加预应力，安装后可以及时承载；（4）中空锚索芯管孔径增大，孔径截面积提高70%，显著降低稠浆流动阻力。

2. MZM-70 无机注浆锚固料高强注浆锚固料克服传统注浆料粘性低、流动性大的缺点，新型锚固料具有以下优点：（1）稠浆受扰动液化流动，泵送阻力低；（2）静止触变性好，可泵停浆停，锚固料不会从孔口自动流出；（3）硬化不收缩，锚索孔充填密实；（4）初凝时间长，泵送时间充足；（5）早期强度高，固结强度高，1d抗压强度可达25MP a，28d抗压强度可达70MPa。

井下锚杆锚固力、锚索预紧力检测安全措施根据锚杆、锚索施工技术规范规定，需对井下锚杆进行锚固力、锚索预紧力检测。

为确保检测期间的安全，特制定本技术安全措施。

一、技术措施1、检测仪器：YML-II型煤矿用锚杆拉力计；使用2号锭子油或20号机械油。

2、检测方法：（1）接通液压源；用快速接头及胶管将进出油口与油泵连接好。

（2）用丝杆、支撑筒、油缸与要检测的锚杆螺纹接头连接好。

（3）启动油泵，操作换向阀（加压），开始检测。

（4）读数：压力表读数（MPa）乘以0.4，即为检测拉力值，单位t。

（5）检测完毕后，操作换向阀卸压，使压力表归零，油泵活塞全部缩回。

3、检测时间及数量规定；不定期检测。

每施工60m抽样检查一组，每组随机抽样4根进行检查。

设计变更或材料变更时，应做相应锚杆锚固力检测，数量不变。

4、检测点设置要求：(1)梯形断面：同一断面顶板抽试2根、两帮各一根为一组，帮部无锚杆，在顶板上检测4棵。

(2)拱形断面对锚杆随机抽样做锚固力检测。

(3)检测顺序；顶板锚杆检测顺序由靠帮锚杆向巷道中部锚杆顺序依次检测，帮部锚杆则由下至上的顺序检测。

5、设计锚杆锚固力标准；为64KN,设计压力表读数≥16Mpa，锚杆拉拔加压应缓慢均匀，直至锚杆松动或压力表读数（数显值）达到锚杆设计锚固力64KN（压力表值为16Mpa,转为拉力值6.4t）。

6、锚索预紧力标准；直径22mm的强力锚索预应力应控制在250-300KN,直径17.8-20mm的锚索预应力应控制在150-250KN。

7、被抽查的锚杆、锚索必须符合设计要求。

只要其中1根锚杆不合格，必须进行第二组抽查，如仍不合格，有关人员要及时分析原因，并采取补救措施。

8、在每组检测中都要做好原始记录，并建档管理，填写报告单，报交相关领导及工区。

9、用油漆做好标记，为下次检测作参照。

二、安全措施1、每次正常锚杆锚固力检测前，锚杆拉力检测工必须仔细检查油量、油管、压力表、卸压阀、密封圈、各连接件的连接等情况，发现问题及时处理，确保设备性能良好。

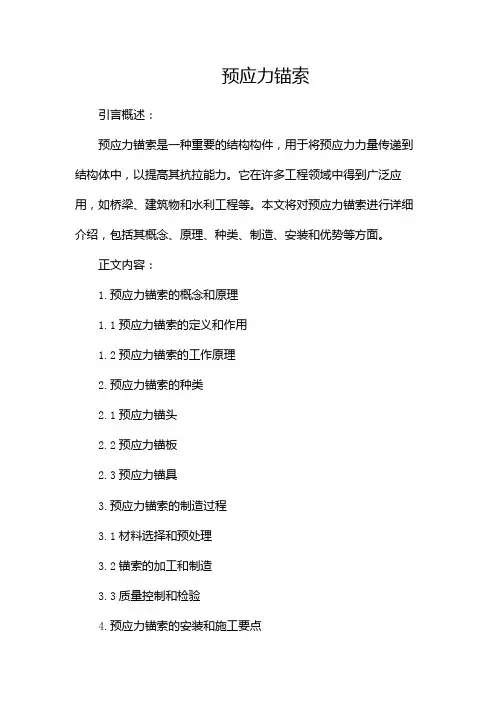

预应力锚索
引言概述：
预应力锚索是一种重要的结构构件，用于将预应力力量传递到结构体中，以提高其抗拉能力。

它在许多工程领域中得到广泛应用，如桥梁、建筑物和水利工程等。

本文将对预应力锚索进行详细介绍，包括其概念、原理、种类、制造、安装和优势等方面。

正文内容：
1.预应力锚索的概念和原理
1.1预应力锚索的定义和作用
1.2预应力锚索的工作原理
2.预应力锚索的种类
2.1预应力锚头
2.2预应力锚板
2.3预应力锚具
3.预应力锚索的制造过程
3.1材料选择和预处理
3.2锚索的加工和制造
3.3质量控制和检验
4.预应力锚索的安装和施工要点
4.1锚索的布置和定位
4.2锚索的锚固和张拉
4.3锚头和锚板的安装
5.预应力锚索的优势和应用领域
5.1提高结构体的抗拉能力
5.2增加结构体的刚度和稳定性
5.3应用于桥梁、建筑物和水利工程等
总结：
预应力锚索作为一种重要的结构构件，在工程领域中具有广泛应用。

在本文中，我们详细介绍了预应力锚索的概念、原理、种类、制造、安装和优势等方面。

预应力锚索能够提高结构体的抗拉能力，增加其刚度和稳定性，并适用于桥梁、建筑物和水利工程等多个领域。

在今后的工程实践中，预应力锚索将继续发挥重要作用，并为各类结构体提供更高的安全性和可靠性。

预应力锚索质量控制要点预应力锚索是一种常用于建造工程中的结构支撑元件，用于提供稳定的预应力力学效应。

为了确保预应力锚索的质量和安全性，需要进行严格的质量控制。

以下是预应力锚索质量控制的要点：1.材料选择和检验预应力锚索的材料应符合相关标准和规范要求。

钢材应具有足够的强度和耐腐蚀性能，以确保锚索的可靠性和使用寿命。

在使用前，应对材料进行严格的检验，包括化学成份、力学性能和耐腐蚀性能等方面的检测。

2.锚固长度控制锚固长度是指预应力锚索在锚固端的有效锚固长度。

正确的锚固长度可以确保锚索的预应力效果，并提供足够的抗拔强度。

锚固长度的控制应根据设计要求和相关规范进行，包括锚固端的锚固件的安装和固定。

3.预应力力的控制预应力力是预应力锚索的重要参数，直接影响结构的稳定性。

在预应力锚索的施工过程中，需要根据设计要求和相关规范，通过调整张拉力的大小和施加的位置，控制预应力力的大小和分布。

同时，还需要进行预应力力的监测和记录，以确保其符合设计要求。

4.锚固端的施工和检验锚固端是预应力锚索的重要部份，直接影响锚索的锚固效果和安全性。

在施工过程中，应严格按照设计要求和相关规范进行锚固端的施工，包括锚固板的安装、固定和锚固剂的注浆等。

施工完成后，还需要进行锚固端的检验，包括锚固长度、锚固件的固定和注浆质量等方面的检测。

5.锚索的保护和防腐为了延长预应力锚索的使用寿命，需要对其进行保护和防腐处理。

常用的保护措施包括涂覆防腐涂层、加装保护套管等。

在施工过程中，应确保保护措施的质量和可靠性，以防止锚索受到外界环境的侵蚀和损坏。

6.质量记录和验收在预应力锚索的施工过程中，应进行详细的质量记录，包括材料检验报告、施工记录、张拉力监测数据等。

施工完成后，还需要进行质量验收，根据相关规范和验收标准对锚索的质量进行评估和检验。

通过以上的质量控制要点，可以确保预应力锚索的质量和安全性，提高建造工程的稳定性和可靠性。

在实际施工中，应严格按照设计要求和相关规范进行操作，并进行必要的监测和记录，以确保预应力锚索的质量控制达到标准要求。

预应力锚索为什么要区别自由段和锚固段锚索是锚固家族中非常重要的一员, 主要采用高强、低松弛的钢绞线编束制作而成。

由于其能提供强大的预应力, 从而可有效平衡坡体的下滑力, 使坡体的稳定性满足工程建设的安全需要。

而这种强大的预应力, 正是锚索结构设置自由段和锚固段的原因。

换句话说, 锚索工程没有如果自由段和锚固段的分别设置, 也就无从谈起锚索预应力的产生。

下面以工程中最为常用的普通拉力型锚索为例进行说明两者的工作原理。

1.自由段依据公式 ,其中, 预应力（KN）, 为钢绞线的伸长量（m）, 为可提供伸长量的钢绞线长度（m）, 为钢绞线抗模量（KPa）, 为单根钢绞线的面积（m2）从以上公式可以看出, 锚索要产生预应力, 必须要确保构造锚索的钢绞线存在一定的伸长量。

因此, 为了锚索在张拉时产生一定的伸长量而形成预应力, 必须确保钢绞线的一部分保持相对的“自由”。

否则, 如果为零, 也就无从谈起锚索工程预应力的产生。

且为了有效确保锚索预应力的形成, 规范规定锚索的自由段不宜小于5m。

综上, 预应力锚索必须设置位于滑面以上滑体中的自由段, 这是锚索工程自身结构的属性。

2.锚固段锚索必须有一段长度位于滑面或潜在滑面以下的稳定地层中, 从而确保在锚索张拉力时能够通过稳定地层提供反力从而形成锚索预应力。

这就要求提供锚固反力的锚索必须位于滑面以下的稳定地层中, 否则会导致锚固能力的减弱或锚索工程“坐船”。

因此, 为确保锚索的锚固段能设置于稳定地层中, 故一般情况下要求自由段须穿过滑面的长度为1~2m。

这主要是由于我们分析确定的滑面往往存在一定的不确定性, 或滑面并不如我们所分析的呈现直线或光滑曲线, 而极有可能会出现“狗啃”的起伏状。

锚索锚固力的产生主要依赖于锚索与注浆体之间的摩擦力, 以及注浆体与钻孔周边的岩土体摩擦力。

而在工程实践中, 一般情况下只要能确保采用M30以上强度的注浆体时, 锚索锚固力就主要受控于注浆体与钻孔周边岩土体的摩擦力, 而锚索与浆体之间的摩擦力一般只进行必要的复核即可。

预应力锚索施工技术要求1、由于锚固段地质情况复杂，锚索锚固段一般入中风化砂岩，锚固力等均根据地质条件和岩土参数设置，为使锚固设计更合理，最优化，预应力锚索正式施工前，应做1组3根锚索基本试验，张拉试验步骤严格按相关规范、规程来操作，以取得锚索的各项设计参数（如长度、抗拔力、孔径等），并根据试验结果进行锚固工程设计进行优化调整。

2、预应力锚索须采用专用锚杆钻机成孔，干钻成孔，锚索孔径不小于Φ130。

s15.2）采用热处理钢铰线。

3、预应力锚索方形布置，锚索（5Φ预应力锚索安装前应进行防锈处理，预应力锚索自由段表面涂防锈环氧保护漆，表面涂漆后自由段套塑料波纹管，两端100~200mm长度范围内用黄油充填，外绕扎工程胶布固定。

4、锚索长度以施工图设计为准。

5、锚固注浆体采用M30水泥砂浆，采用P.C425水泥，必要时加入一定量早强剂或缓凝剂。

6、预应力锚索注浆管应与锚筋一起放入钻孔，注浆管内端距孔底为50~100mm，预应力锚索锚固段进入为设计地层，采用二次注浆方式，一次注浆压力为0.2~0.5Mpa，待孔口溢浆即停止注浆，二次注浆在一次注浆完成后4h左右进行，注浆压力2~2.5Mpa。

7、预应力锚索锚头应在锚固体强度大于15Mpa，并达到设计强度75%后方可进行张拉，当在注浆体中加入了早强剂时，一般8~10天后可以进行张拉。

8、预应力锚索锚头张拉锁定后用C30砼将锚头封闭。

锚索检测：砂浆达28d强度后，在锚头封堵前，按锚索总数的5%，且不少于3根进行验收检测，其抗拔力平均值应满足单孔锚索的设计承载力要求。

抗拔力检测不合要求时，见证作加倍数量的抽检，如仍不合要求，则与设计、施工、甲方协商，采取必要的加固措施。

锚索基本试验及验收试验最大荷载为设计锚固力的1.1倍，锁定以拉至设计张拉力的1.0倍锁定。

9、钢筋接头的位置、搭接长度、锚固长度、钢筋直径、保护层厚度等要严格按照设计图和有关规范施工。

10、切坡顶应用C30砼镶边梁予以封闭，同时要作好排水系统。

锚杆、锚索锚固力计算1、帮锚杆锚固力不小于 50KN(或 5吨或 12.5MPa)公式计算：拉力器上仪表读数（ MPa）× 4=锚固力（ KN）锚固力（ KN）÷ 10=承载力（吨）例：13MPa（拉力器上仪表读数）× 4= 52KN（锚固力）52KN（锚固力）÷ 10=5.2吨（承载力）2、顶锚杆锚固力不小于 70KN(或 7吨或 17.5MPa)公式计算：拉力器上仪表读数（ MPa）× 4=锚固力（ KN）锚固力（ KN）÷ 10=承载力（吨）例：18MPa（拉力器上仪表读数）× 4= 72KN（锚固力）72KN（锚固力）÷ 10=7.2吨（承载力）3、Ф 15.24锚索锚固力不小于 120KN(或 12吨或 40MPa)公式计算：拉力器上仪表读数（ MPa）× 3.044=锚固力（ KN）锚固力（ KN）÷ 10=承载力（吨）例：40MPa（拉力器上仪表读数）× 3.044= 121.76KN（锚固力）121.76KN（锚固力）÷ 10=12.176吨（承载力）4、Ф 17.8锚索锚固力不小于 169.6KN(或 16.96吨或 45MPa)公式计算：拉力器上仪表读数（ MPa）× 3.768=锚固力（ KN）锚固力（ KN）÷ 10=承载力（吨）例：45MPa（拉力器上仪表读数）× 3.768= 169.56KN（锚固力）169.56KN（锚固力）÷ 10=16.956吨（承载力）5、Ф 21.6锚索锚固力不小于 250KN(或 25吨或 55MPa)公式计算：拉力器上仪表读数（ MPa）× 4.55=锚固力（ KN）锚固力（ KN）÷ 10=承载力（吨）例：55MPa（拉力器上仪表读数）× 4.55= 250KN（锚固力）250KN（锚固力）÷ 10=25吨（承载力）型号为： YCD22-290型预应力张拉千斤顶备注：1、使用扭力矩扳手检测，帮锚杆扭力矩不小于 120KN,顶锚杆扭力矩不小于 150KN。
