隧道内整体道床下沉病害的整治

地铁城轨整体道床病害的分析及整治【摘要】整体道床具有稳定性好、结构耐久、轨道几何形位易于保持等优点，所以在地铁城轨交通中得到了广泛应用，但在其运营过程中易受地下水的浸蚀和车辆运行时荷载反复冲击振动的影响，整体道床不可避免出现开裂、翻浆等病害。

本文从分析整体道床的主要病害产生的原因入手，研究对比进行分析，针对性的提出病害整治方案，有效提高整体道床的质量和使用寿命，确保运营安全。

【关键词】整体道床开裂病害整治研究1 整体道床在地铁轨道交通中的应用地铁线路轨道铺设的道床型式，主要有整体道床和碎石道床两大类型。

整体道床，也称无碴轨道，是在坚实基底上直接浇筑混凝土以取代传统有碴轨道的轨下基础。

它具有整体性强、稳定性好、结构耐久、轨道几何形位易于保持等优点，与碎石道床相比可大大减少维修工作量，改善职工的劳动工作条件。

因此，地下线路及高架线路一般采用整体道床，地面线路一般采用碎石道床。

2 整体道床出现的病害形式交通p床的破坏从整体道床的结构看，其基础主要承受的是车体的反复作用，线路的主体结构由于地基的变形及内部应力、外部荷载的变化而产生变形和沉降，象西安地铁二线号线穿越十二条地裂缝，这些因素最终将会引起地铁线路的轨道变形，整体道床破损和开裂，道床混凝土与主体结构混凝土分离、加上地下水的影响，导致道床上出现翻浆冒泥等，其迅速发展形成道床病害。

3 整体道床产生病害的成因分析3.1 车辆运行振动的因素列车对整体道床的作用是长期且直接的，因整体道床刚性大，受到车体振动的幅度和冲击力都要大于有砟道床。

如果加上路线本身的平整性差异就会扩大这种振动，进而影响整体道床的稳定。

3.2 施工质量差异的因素整体道床的铺设都会在施工过程中会受到多种内外因素的影响，比如气候因素、配合比、施工工艺、施工技术质量的差异等。

常见的质量问题包括：（1）灌注道床的时候存在基底积水，没有及时清理就会降低混凝土强度并导致基底返浆，影响道床的稳定性。

整体道床病害分析及加固综合整治摘要：随我国城市轨道着交通的快速发展，轨道整体道床已被广泛采用。

整体道床产生的病害及维修问题也越来越引起重视。

结合工程实例，分析整体道床结构病害形成的原因，提出了病害的相关整治措施。

关键词：地铁；整体道床；病害整治中图分类号： u231+.3文献标识码：a 文章编号：随着我囯经济的快速发展，全国多个城市为适应旅客运输需求快速增长的需要，纷纷兴起大规模建设地下铁路的热潮。

整体道床以混凝土或钢筋混泥土作为钢轨基础，具有稳定性好，维修工作量小的特点。

整体道床是弹性地基梁上承受列车动载反复作用的受弯扣件，然而通过一段时期的运行出现了开裂、翻浆冒泥、道床下沉等严重病害。

本文就广州地铁一号线杨箕—烈士陵园、黄沙—芳村区间整体道床病害为例，探讨病害产生的原因并提出了病害的相关整治措施。

广州地铁一号线整体道床病害概况广州地铁一号线于1999年6月28日全线开通运营，至今运营14年。

盾构圆形结构隧道（烈士陵园-杨箕上下行）、沉管圆形结构隧道（芳村—黄沙上下行）整体道床，随着线路运量的负荷和年限的延长，隧道内整体道床由于排水不畅，加上列车通过时的反复振动，造成了整体道床与二衬混凝土仰拱之间形成空隙，道床出现翻浆冒泥。

从现场钻孔取芯式样可以看出明显断裂的痕迹，水沟砼受挤压破碎地下排水流入该部位水沟无回水，砼已失去水泥、沙浆等胶结物。

整体道床病害原因分析正确分析病害产生的原因是制定整治方案和指导维修保养的前提，多年实践证明病害产生的原因主要有几下几点。

整体道床的结构性能的影响整体道床上部结构为混凝土结构，整体刚度大，随着道床变形的增加，结构弯曲线应力增大。

根据整体道床强度计算，道床截面的弯曲力距和挠度均随基础弹性模量e值的下降而递增，当基础的e 值下降到50mpa以下时，道床截面的弯曲力矩就会急剧增加，一旦超过强度极限，轨道立即被破坏。

水文地质的影响水是引起道床病害的重要因素，是造成道床翻浆冒泥和使整体道床破环的重要条件。

整体道床产生的病害及维修问题分析与整治措施摘要：整体道床的优势明显，但是在应用中会因为外界因素或者自身施工的工艺问题导致其出现各种病害，从而影响整体道床的使用安全性，本文介绍了病害的成因并对其控制措施进行了分析。

关键词：整体道床，病害形式，病害成因，防治措施Abstract: the advantage of the track on, but in the application of external factors or because their own construction process leading to the appear all sorts of disease, which affects the use of the track on security, this paper introduces the causes of the disease and its control measures are analyzed.Key words: overall track bed, disease form, disease cause, prevention and control measures一、整体道床出现的病害形式从整体道床的结构看，其基础梁上承受的是列车的反复作用，与有砟轨道相比结构简单且稳定性好，就容易保持形状，但是其刚度大弹性小，因此其结构上的钢轨扣件和弹性垫层的性能要求较高。

当道床地面出现不均匀的情况，在列车的作用下就会导致其出现不同程度的病害。

综合看，整体道床的病害有三种集中体现，一是混凝土结构出现的破损，导致结构下沉，轨道在列车垂直载荷的作用下发生了不同程度上的形变。

轨道下沉形变是轨道吸收列车载荷的主要方式。

轨道下沉应在一个合理的范围内，如果轨道变形小在轨道承载列车的载荷大，将加快轨道部件的损伤，如果下沉变形大则容易导致轨道塑性变形，增加危险性与维护工作量，因此整体道床出现下沉变形量过大就成为了一种病害；还有就是道床上的混凝土出现上鼓变形进而破损，这时应为地下水压大导致地面抬升而造成的后果；最后是整体道床因为混凝土受到腐蚀而产生破坏。

试论隧道内整体道床下沉病害原因分析及整治措施摘要：无砟轨道整体道床在隧道内已得到了广泛采用,整体道床产生的病害及维修问题也越来越引起重视。

为此本文结合关角隧道相关病害就隧道内整体道床下沉病害原因作了相关的分析,并提出了具体的整治措施,为以后隧道内整体道床下沉病害整治技术的研究提供参考。

关键词：隧道整体道床；沉降；注浆加固；高聚物材料1病害情况及原因分析青藏铁路西宁至格尔木段关角隧道工务添乘人员同司机均感觉存在轻微晃车现象，随即报告行调，封锁线路。

随后通知德令哈工务段，察汗诺线路车间申请临时天窗对K289+110段前后线路进行检查，经检查K289+110前后高低最大2mm，排水沟边墙存在开裂、渗水情况。

K289+110道床板有吊板现象。

为了详细掌握隧道内整体道床与垫层间实际情况，现场选定2处部位（一处为道床板有渗水处所、另一处为道床板无渗水处所）进行钻孔取样。

现场整体道床进行钻孔取芯发现道床板与填充层间存在40~60mm的空腔。

加上前期检查发现K289+400-500处翻浆冒泥情况，利用维修天窗进行了钻孔取芯，经查看道床板与填充层无空腔，但C25混凝土不成形，强度不足。

病害原因分析：（1）根据现场补充钻探结果，不存在岩溶、暗河等不良地质。

（2）水沟施工缝的位置低于设计的位置，施工缝防水存在薄弱环节，导致水沟内的水进入了道床下部。

（3）关角隧道涌水量大，沟内流水深度大，向施工缝补水充分。

（4）地下水进入道床板下面的施工缝，经列车运行被反复挤出和渗入，填充层内的混凝土细颗粒逐步被水带走，随着运营时间的不断累积，造成空洞及较大缝隙，导致轨道板下沉、影响了行车安全。

（5）轨道板下沉，导致隧道侧沟壁被拉裂，产生竖向裂缝，进一步加剧了向道床方向的补水。

通过以上情况，不难发现凡道床板有渗水、翻浆及下沉处所，道床板与填充层间均有质量缺陷方面的问题，在列车长期碾压过程中造成道床板整体下沉，线路几何尺寸发生变化，是导致此次晃车的直接原因。

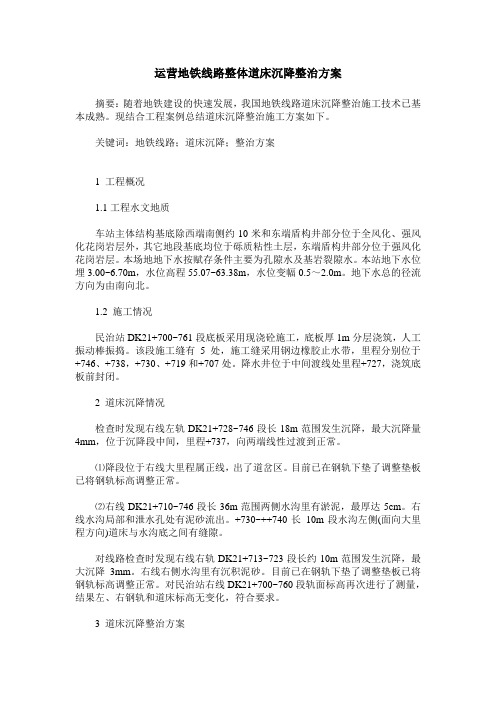

运营地铁线路整体道床沉降整治方案摘要：随着地铁建设的快速发展，我国地铁线路道床沉降整治施工技术已基本成熟。

现结合工程案例总结道床沉降整治施工方案如下。

关键词：地铁线路；道床沉降；整治方案1 工程概况1.1工程水文地质车站主体结构基底除西端南侧约10米和东端盾构井部分位于全风化、强风化花岗岩层外，其它地段基底均位于砾质粘性土层，东端盾构井部分位于强风化花岗岩层。

本场地地下水按赋存条件主要为孔隙水及基岩裂隙水。

本站地下水位埋3.00~6.70m，水位高程55.07~63.38m，水位变幅0.5～2.0m。

地下水总的径流方向为由南向北。

1.2 施工情况民治站DK21+700~761段底板采用现浇砼施工，底板厚1m分层浇筑，人工振动棒振捣。

该段施工缝有5处，施工缝采用钢边橡胶止水带，里程分别位于+746、+738，+730、+719和+707处。

降水井位于中间渡线处里程+727，浇筑底板前封闭。

2 道床沉降情况检查时发现右线左轨DK21+728~746段长18m范围发生沉降，最大沉降量4mm，位于沉降段中间，里程+737，向两端线性过渡到正常。

⑴降段位于右线大里程属正线，出了道岔区。

目前已在钢轨下垫了调整垫板已将钢轨标高调整正常。

⑵右线DK21+710~746段长36m范围两侧水沟里有淤泥，最厚达5cm。

右线水沟局部和泄水孔处有泥砂流出。

+730~++740长10m段水沟左侧(面向大里程方向)道床与水沟底之间有缝隙。

对线路检查时发现右线右轨DK21+713~723段长约10m范围发生沉降，最大沉降3mm。

右线右侧水沟里有沉积泥砂。

目前已在钢轨下垫了调整垫板已将钢轨标高调整正常。

对民治站右线DK21+700~760段轨面标高再次进行了测量，结果左、右钢轨和道床标高无变化，符合要求。

3 道床沉降整治方案3.1 总体方案采取对道床和底板锚杆锚固+填充注浆的处理方案，完成后根据现场情况，确定是否需要增加泄水孔。

铁路整体道床病害研究及综合整治【摘要】铁路整体道床有长期免维护的特点，但如果发生下沉、断裂、翻浆冒泥等病害，也存在整修难度大的不足。

本文结合生产实际中铁路整体道床病害分析及整治的中采取的方案，对整体道床各种病害成因进行了归纳，并针对各种具体原因拟定了综合整治方案，经实际检验，取得了较好的效果。

【关键字】整体道床；病害；整治[Abstract] Railway monolithic track bed has the characteristics of long maintenance free, but if there is subsidence, fracture, boiling mud and so on, is not difficult to repair. Take the whole roadbed disease analysis and treatment of railway in actual production in the scheme, the disease cause of monolithic track bed are summarized, and develop a comprehensive renovation project for a variety of reasons, the real test, and achieved good results.[Keyword] Monolithic roadbed; disease; treatment0 引言整体道床是由混凝土整体浇筑而成的铁路道床，它具有日常运用中免维护、结构整体性好等优点，在铁路线路上已大量使用。

但另一方面，由于整体道床是连续整体浇筑的混凝土机构，一旦发生沉陷或翻浆，修补非常困难。

本文结合生产实际中发生的整体道床下沉、翻浆冒泥等病害讨论其整治方案。

1整体道床翻浆冒泥原因分析1.1 施工原因整体道床作为采用混凝土整体浇筑的整体轨道结构，受到来自列车反复通过的强大冲击力，要求混凝土必须浇筑在坚实的基础之上，才能控制整体道床的下沉，否则，极易产生下沉、断裂、翻浆等病害，将大大减少整体道床使用寿命。

隧道内整体道床病害整治措施兰建【摘要】由于我国无砟轨道的发展起步较晚,隧道结构内应用整体道床铺设无砟轨道的设计、施工及运营经验都比较欠缺,随着无砟轨道技术的推广和应用,长、特长隧道内无砟轨道的运用已成为一种趋势,其中道床病害问题也越来越突出.本文以实际隧道工程内整体道床病害整治为例,分析了隧道内道床病害产生的原因,结合病害特点制定了病害整治的原则,并有针对性的提出了整治措施,对道床下沉病害采用了压注新型双组份聚氨酯膨胀材料,通过调整注浆材料体积膨胀量控制道床抬升高度,经通车运营检验,整治措施效果良好,可为隧道内整体道床的同类病害整治提供借鉴.【期刊名称】《甘肃科技纵横》【年(卷),期】2017(046)009【总页数】4页(P59-61,77)【关键词】整体道床;病害整治;聚氨酯材料【作者】兰建【作者单位】兰州铁道设计院有限公司,甘肃兰州 730000【正文语种】中文【中图分类】U457整体道床的出现使铁路工程的发展又上了一个新的台阶,因其结构简单、整体性强、少维修的特点近年来在我国铁路隧道中得到了广泛的应用。

但是由于整体道床为连续浇筑的混凝土板,一旦基底发生病害,修补极为困难。

许多隧道内整体道床病害都是由于排水不畅致使基底长期浸于水中引起道床严重下沉并开裂。

新建长寿山隧道是兰州枢纽工程中的一座特长铁路隧道,左线起讫里程为HDK41+900～HDK54+426,全长12 524 m(2 m短链）,进出口均为喇叭口形式。

进口左线单线段里程HDK41+900～HDK42+074,长174 m;进口右线单线段里程为HDYK41+901.5～HDYK42+074,长172.5 m;出口左线单线段里程为HDK54+188～HDK54+426,长238 m;出口右线单线段里程为HDYK54+188～HDYK54+525,长337 m。

共计12 112 m双线+922 m单线。

隧道纵断面坡度依次为4‰/880 m、3‰/3 568.01 m、11‰/5 650m、3‰/2 426 m的单面下坡。

地铁隧道整体道床病害机理及防治措施赵振江乔小雷【摘要】摘要：地铁整体道床的病害在地铁运营线路中比较常见，给地铁行车安全带来许多不利影响。

结合地铁区间整体道床结构经常出现的几种病害，对病害机理进行了分析，对道床病害的三种检测方法进行介绍和对比。

根据南京地铁整体道床病害的现场调研与运营经验，结合评价等级，提出了对整体道床病害的评价标准和病害治理的相关建议。

【期刊名称】城市轨道交通研究【年(卷),期】2014(017)012【总页数】4【关键词】地铁隧道；整体道床；病害Firtst-author's addressNanjing Metro Operation Co.，Ltd.，210012，Nanjing，China地铁隧道的整体道床作为地铁土建结构的重要组成部分，在列车长期振动、水文地质条件、施工质量和周边工程活动等多种因素影响下，部分区段的道床与隧道的下部结构会逐步出现剥离、脱空；围岩中的水通过结构裂缝从道床中渗出，而侵蚀道床的渗漏水促使道床与其下部结构间的混凝土经振动研磨而生成泥浆，并沉淀出细砂；在列车运行通过时，泥浆、细砂从道床、水沟面的各种缝隙中泛出，形成翻浆冒泥现象，最终造成整体道床脱空。

这些道床病害不仅缩短了隧道结构的使用寿命，增加了养护成本，也给地铁的正常运营带来不利影响，病害严重的道床路段甚至会危及地铁的行车安全。

1 整体道床病害现象地铁区间整体道床结构出现的病害主要有；1）整体道床与结构边墙剥离渗水、翻浆冒泥（参见图1）；2）整体道床与水沟接洽位出现开裂，且裂缝较长，施工缝翻浆冒泥（参见图2）；3）整体道床出现横向渗水裂缝及道床伸缩缝漏水，部分裂缝出现在钢轨支撑块旁边（参见图3）；4）道床与下部结构之间存在剥离、脱空现象，与道床剥离产生空洞、裂纹并冒泥、渗水（参见图4）。

2 整体道床病害机理分析2.1 水文地质原因地下水是造成隧道各种病害发生的主要诱导因素之一，也是造成道床翻浆冒泥和使整体道床破损的重要原因。

隧道内整体道床病害原因分析及整治措施探讨隧道积水、支撑块下沉、承轨台挡肩受损、设备生锈等造成隧道内整体道床出现一些问题；整体道床病害导致铁路养护维修困难，这影响了铁路正常运营。

文章结合百家岭隧道，分析了整体道床病害原因，并提出一些整治措施。

标签：整体道床；病害原因；整治措施整体道床即为无碴轨道，其通过将混凝土直接浇筑在基底上的方式，取代了有碴轨道的轨下基础。

无碴轨道具有稳定性强、轨道几何形位易于保持、整体性能高的特征，这对于减少道路养护维修工作量、促进交通运输业发展均有积极性作用。

然而，由于隧道内部环境以及地质条件的影响，整体道床施工需要高技术、精工艺以及好设备的支持。

1 隧道及整体道床概况四川省乐山市沙湾区轸溪站线路内百家岭隧道，处于成昆线上，隧道全长2040米，整个隧道为直线整体道床，含有3个变坡点。

该隧道采用C50级混凝土预制，支撑块外形尺寸为500mm×200mm×200mm。

铺设级别为1560对/km，为增加整体道床抗推能力，支撑块钢筋深入挡肩，为增强其抗拔能力，将底部所伸出的弯钩与道床混凝土粘结。

承轨台顶面高于道床混凝土顶面25mm，轨底坡为1：35。

2 隧道内整体道床病害的原因2.1 积水造成线路病害由于隧道地质环境以及内部环境的影响，地下水或是雨水汇集，会影响整体道床质量，而地下水则是引发整体道床病害的主要原因。

该隧道为实现排水，将3%的横坡设置在隧道混凝土道床顶面，将4%的纵坡设置在隧道侧沟沟底距轨面900mm处。

由于隧道内部环境较为潮湿，所经地区尘沙现象严重，加之隧道长期运营中缺乏养护，使道床上形成很厚很硬的积累物，这就阻止了道床积水流向路线两线的排水沟，导致隧道积水严重。

在外界无长期积累的作用下，两侧排水沟有些地段出现淤泥淤堵，这就使得道床与基础之间空隙积水无法正常排出，受毛细作用影响，基础积水会沿着沉降缝隙、伸缩缝隙以及整体道床沉降不均而形成的裂缝上升，达到道床，在道床的表面形成积水。
