详细介绍轮胎模型，主要是自己做课题时，用到的整理汇总出来的，轮胎这部分的资料比较少的，记录下来帮助大家一起学习一起进步；主要分以下两部分介绍一、轮胎模型简介轮胎是汽车重要的部件，它的结构参数和力学特性决定着汽车的主要行驶性能。
轮胎所受的垂直力、纵向力、侧向力和回正力矩对汽车的平顺性、操纵稳定性和安全性起重要作用。
轮胎模型对车辆动力学仿真技术的发展及仿真计算结果有很大影响，轮胎模型的精度必须与车辆模型精度相匹配。
因此，选用轮胎模型是至关重要的。
由于轮胎具有结构的复杂性和力学性能的非线性，选择符合实际又便于使用的轮胎模型是建立虚拟样车模型的关键。
一、轮胎模型简介轮胎建模的方法分为三种：1）经验—半经验模型针对具体轮胎的某一具体特性。
目前广泛应用的有Magic Formula公式和吉林大学郭孔辉院士利用指数函数建立的描述轮胎六分力特性的统一轮胎半经验模型UniTire，其主要用于车辆的操纵动力学的研究。
2）物理模型根据轮胎的力学特性，用物理结构去代替轮胎结构，用物理结构变形看作是轮胎的变形。
比较复杂的物理模型有梁、弦模型。
特点是具有解析表达式，能探讨轮胎特性的形成机理。
缺点是精确度较经验—半经验模型差，且梁、弦模型的计算较繁复。
3）有限元模型基于对轮胎结构的详细描述 ,包括几何和材料特性，精确的建模能较准确的计算出轮胎的稳态和动态响应。
但是其与地面的接触模型很复杂，占用计算机资源太大，在现阶段应用于不平路面的车辆动力学仿真还不现实，处于研究阶段。
主要用于轮胎的设计与制造二、ADAMS/TIRE轮胎不是刚体也不是柔体，而是一组数学函数。
由于轮胎结构材料和力学性能的复杂性和非线性以及适用工况的多样性，目前还没有一个轮胎模型可适用于所有工况的仿真，每个轮胎模型都有优缺点和适用的范围。
必须根据需要选择合适的轮胎模型。
ADAMS/TIRE分为两大类：一）.用于操稳分析的轮胎模型魔术公式是用三角函数的组合公式拟合轮胎试验数据，用一套形式相同的公式完整地表达轮胎的纵向力、侧向力、回正力矩、翻转力矩、阻力矩以及纵向力、侧向力的联合作用工况，主要包括以下的前四种模型。
车辆动力学仿真中的轮胎数学模型研究现状3471039 洛阳工学院 周学建 周志立 张文春 摘要 对车辆动力学仿真中的轮胎数学模型现状进行了分析,简要说明了轮胎动力学建模的新方法并进行了展望。
Abstract The current state of the mathematical m odel of tire dynamics is analysis.The new methods of m odelling are ex2 plained and forecasted. 关键词:车辆 轮胎 动力学 数学模型 车辆的充气轮胎具有支承车辆质量、在车辆驶过不平地面时进行缓冲、为驱动和制动提供足够附着力、提供足够的转向操纵与方向稳定性的作用。
除空气的作用力和重力外,几乎其他影响地面车辆运动的力和力矩皆由轮胎与地面接触而产生。
因此,轮胎动力学特性的研究,对研究车辆性能来说是非常必要的[1]。
车辆运动依赖于轮胎所受的力,如纵向制动力和驱动力、侧向力和侧倾力、回正力矩和侧翻力矩等。
所有这些力都是滑转率、侧偏角、外倾角、垂直载荷、道路摩擦系数和车辆运动速度的函数,如何有效地表达这种函数关系,即建立精确的轮胎动力学数学模型,一直是轮胎动力学研究人员所关心的问题。
轮胎的动力学特性对车辆的动力学特性起着至关重要的作用,特别是对车辆的操纵稳定性、制动安全性、行驶平顺性具有重要的影响。
现代车辆动力学的发展不仅需要建立能反映物理实际的精确轮胎模型,而且需要建立的轮胎数学模型能满足车辆不同方面研究,如多自由度仿真、先进车辆控制系统的需要[2]。
1 轮胎动力学建模方法及研究现状轮胎动力学建模方法有理论方法、经验和半经验方法,建立的模型有理论模型、经验和半经验模型。
1.1 理论模型由于轮胎的结构十分复杂,在侧偏和纵滑时其受力和变形难于确定,另外,轮胎和路面之间的摩擦耦合特性也具有不稳定的多变性。
在目前阶段,很难根据轮胎的物理特性和真实的边界条件来精确地计算轮胎的偏滑特性。

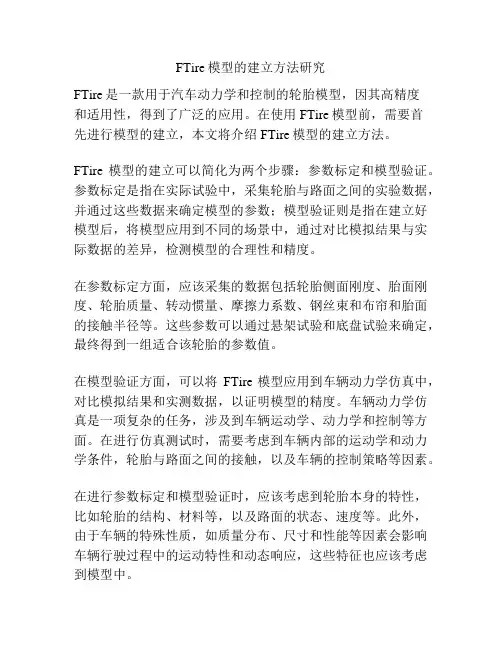

FTire模型的建立方法研究FTire是一款用于汽车动力学和控制的轮胎模型，因其高精度和适用性，得到了广泛的应用。
在使用FTire模型前，需要首先进行模型的建立，本文将介绍FTire模型的建立方法。
FTire模型的建立可以简化为两个步骤：参数标定和模型验证。
参数标定是指在实际试验中，采集轮胎与路面之间的实验数据，并通过这些数据来确定模型的参数；模型验证则是指在建立好模型后，将模型应用到不同的场景中，通过对比模拟结果与实际数据的差异，检测模型的合理性和精度。
在参数标定方面，应该采集的数据包括轮胎侧面刚度、胎面刚度、轮胎质量、转动惯量、摩擦力系数、钢丝束和布帘和胎面的接触半径等。
这些参数可以通过悬架试验和底盘试验来确定，最终得到一组适合该轮胎的参数值。
在模型验证方面，可以将FTire模型应用到车辆动力学仿真中，对比模拟结果和实测数据，以证明模型的精度。
车辆动力学仿真是一项复杂的任务，涉及到车辆运动学、动力学和控制等方面。
在进行仿真测试时，需要考虑到车辆内部的运动学和动力学条件，轮胎与路面之间的接触，以及车辆的控制策略等因素。
在进行参数标定和模型验证时，应该考虑到轮胎本身的特性，比如轮胎的结构、材料等，以及路面的状态、速度等。
此外，由于车辆的特殊性质，如质量分布、尺寸和性能等因素会影响车辆行驶过程中的运动特性和动态响应，这些特征也应该考虑到模型中。
总之，FTire模型的建立是一项复杂的任务，需要精确的试验数据和合理的模型验证过程。
通过正确建立和使用FTire模型，可以有效提高车辆控制精度和安全性，同时也有利于轮胎的设计和制造。
除了参数标定和模型验证，FTire模型的建立还需要考虑其他一些因素。
其中，一个重要的因素是轮胎的变形，即当轮胎在运动过程中承受载荷时，其形状和大小会发生变化。
这些变形会影响到轮胎与路面之间的接触状态，从而影响到行驶性能和控制精度。
因此，在建立FTire模型时，需要将轮胎变形考虑进去，以保证模型的精度。
详细介绍轮胎模型，主要是自己做课题时，用到的整理汇总出来的，轮胎这部分的资料比较少的，记录下来帮助大家一起学习一起进步；主要分以下两部分介绍一、轮胎模型简介轮胎是汽车重要的部件，它的结构参数和力学特性决定着汽车的主要行驶性能。
轮胎所受的垂直力、纵向力、侧向力和回正力矩对汽车的平顺性、操纵稳定性和安全性起重要作用。
轮胎模型对车辆动力学仿真技术的发展及仿真计算结果有很大影响，轮胎模型的精度必须与车辆模型精度相匹配。
因此，选用轮胎模型是至关重要的。
由于轮胎具有结构的复杂性和力学性能的非线性，选择符合实际又便于使用的轮胎模型是建立虚拟样车模型的关键。
一、轮胎模型简介轮胎建模的方法分为三种：1）经验—半经验模型针对具体轮胎的某一具体特性。
目前广泛应用的有 Magic Formula公式和吉林大学郭孔辉院士利用指数函数建立的描述轮胎六分力特性的统一轮胎半经验模型UniTire ，其主要用于车辆的操纵动力学的研究。
2）物理模型根据轮胎的力学特性，用物理结构去代替轮胎结构，用物理结构变形看作是轮胎的变形。
比较复杂的物理模型有梁、弦模型。
特点是具有解析表达式，能探讨轮胎特性的形成机理。
缺点是精确度较经验—半经验模型差，且梁、弦模型的计算较繁复。
3）有限元模型基于对轮胎结构的详细描述 , 包括几何和材料特性，精确的建模能较准确的计算出轮胎的稳态和动态响应。
但是其与地面的接触模型很复杂，占用计算机资源太大，在现阶段应用于不平路面的车辆动力学仿真还不现实，处于研究阶段。
主要用于轮胎的设计与制造二、 ADAMS/TIRE轮胎不是刚体也不是柔体，而是一组数学函数。
由于轮胎结构材料和力学性能的复杂性和非线性以及适用工况的多样性，目前还没有一个轮胎模型可适用于所有工况的仿真，每个轮胎模型都有优缺点和适用的范围。
必须根据需要选择合适的轮胎模型。
ADAMS/TIRE分为两大类：一） .用于操稳分析的轮胎模型魔术公式是用三角函数的组合公式拟合轮胎试验数据，用一套形式相同的公式完整地表达轮胎的纵向力、侧向力、回正力矩、翻转力矩、阻力矩以及纵向力、侧向力的联合作用工况，主要包括以下的前四种模型。
在建立车辆动力学模型时，我们对其做如下假设：1.汽车行驶在水平公路上，道路无起伏；2.忽略空气阻力和滚动阻力的影响；3.忽略汽车的俯仰、侧倾和垂向运动；4.各个轮胎的机械特性相同；5.不考虑载荷转移，汽车质量均匀地分布在每个车轮上。
1.车辆动力学模型（整车）由图1可得车辆动力学方程为车辆运动方程：F vM -= . （1） 车轮运动方程：b T FR I -=ω. （2） 车辆纵向摩擦力：N F μ=. （3）式中:M 为1/4车辆的质量(kg),v 为车辆行驶速度(m/s),F 为纵向摩擦力(N),I 为车轮的转动惯量(2m kg ⋅),ω为车轮角速度(rad/s),R 为车轮行驶半径(m),b T 为制动器制动力矩(N ·m),μ为纵向附着系数,N 为地面支持力(N)。
图1 车辆受力分析图根据式(1)、(2)和(3) 建立Simulink 仿真模型,输入为制动力和纵向附着系数, 输出为车辆速度、车轮转速及制动距离, 仿真模型如图2所示图2 车辆动力学仿真模型2.轮胎模型轮胎模型是指制动过程中轮胎附着力和其它各种参数之间的函数关系式，通常用轮胎附着系数与各种参数的函数关系式来表示。
而影响附着系数的因素很多，如前所述．除滑移率外，道路的材料、路面的状况与轮胎的结构、胎面花纹、材料以及汽车运动速度等都是影响因素。
但在实际应用中，很难得出上述多种变量对附着系数影响的关系式，而较为实际与合理的办法则是只考虑对附着系数影响较大的因素，建立附着系数的计算表达式。
经典的轮胎模型有魔术公式轮胎模型、双线性模型、Dugoff轮胎模型和Burckhardt轮胎模型等，这里采取应用比较广泛的双线性模型。
图3 纵向附着系数μ 与滑移率S 的关系曲线根据上图，推导出双线性轮胎模型的数学表达式为：................................................................................................................11h opt opt hg opt h g optopt opt S S S S S S S S S S μμμμμμμ⎧=⋅≤⎪⎪⎨-⋅-⎪=-⋅>⎪--⎩（4）基于本课题的研究目的，我们采用双线性模型分别模拟三种典型路面的 曲线，并应用于汽车防抱制动系统的控制仿真模型中。
在车辆操纵动力学模型中轮胎模型的研究一、轮胎力学特性和建模的研究历史与现状轮胎动态特性的研究可以追溯到上个世纪三十年代，Bradly和Allen（1931）为了研究汽车的动态特性，开始涉及到轮胎的动态特性。
接着又有很多科学家致力于轮胎动态特性的研究，德国的Fromm（1941）对轮胎结构进行了简化，推导出了描述轮胎侧偏特性的简单理论模型，第一次对轮胎的侧偏特性进行了理论研究。
Fiala（1954）在弹性“梁”模型的基础上，建立了侧向力，回正力矩与侧偏角和外倾角的关系。
在以后的几十年中，Fiala的理论模型得到了进一步的研究和改进。
Frank（1965）在Fiala理论模型的基础上，把胎体看作一个受弯曲的梁，研究了胎体弯曲对轮胎特性的影响。
从六十年代开始，Pacejka将胎体的变形简化为受拉的“弦”，对轮胎的静态和动态特性进行了大量的理论和试验研究。
并在后来（1989，1991）对模型进行了进一步的改进和发展，形成了著名的“Magic Formula”模型。
Sharp（1986）提出了轮辐式轮胎模型，将轮胎看作完全由相同的径向轮辐组成，这些轮辐与轮毂连接在一起，而且具有弹性。
轮辐的周期性变化会导致迟滞损失。
建立了与实际相当吻合的轮胎模型。
九十年代初，随着汽车先进底盘控制技术，虚拟原型设计以及计算机辅助工程等先进技术的飞速发展，轮胎的动态力学特性研究受到了广泛的重视。
有很多科学家致力于动态特性的研究，也得到了飞速的发展。
我国郭孔辉教授领导的科研小组二十几年来一直致力于轮胎力学特性的理论和试验研究，自行开发了具有多种功能的轮胎力学特性试验台，并利用该试验台在试验研究和理论研究上取得了重大突破。
郭孔辉教授(1986)建立了具有任意印迹压力分布的轮船侧偏特性简化理论模型。
并在该模型基础上先后推导出了纵滑侧偏特性简化理论模刑(1986)，用于汽车转向，制动与驱动动态仿真的统一模型（1986），并在大量试验和理论研究的基础上提出了一种适用于较大载荷和侧偏角变化范围的轮胎侧偏特性半经验模型（1986)。
