钢桁梁拼装施工技术措施通用范本

多跨大吨位钢桁梁桥拼装滑移施工工法多跨大吨位钢桁梁桥拼装滑移施工工法一、前言多跨大吨位钢桁梁桥拼装滑移施工工法是一种高效、安全、可靠的施工方法，被广泛应用于大跨度、大吨位的钢桁梁桥工程中。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点多跨大吨位钢桁梁桥拼装滑移施工工法具有以下特点：1. 提高施工效率：通过采用预制拼装的方式，加快了施工速度，节约了施工时间。

2. 降低施工成本：由于采用标准化的构件进行拼装，减少了现场焊接作业，降低了施工成本。

3. 增加施工安全性：由于预制构件的质量可控，并在镇定装配状态下进行连接，减少了高空作业和焊接作业，提高了施工安全性。

4. 提高桥梁的整体性能：通过预制拼装的方式，确保了桥梁的整体性能，并提高了桥梁的承载能力和抗震能力。

三、适应范围多跨大吨位钢桁梁桥拼装滑移施工工法适用于以下情况：1. 桥梁跨度较大，吨位要求较高；2. 施工期限较紧，需要提高施工速度；3. 对桥梁的整体性能和安全性要求较高。

四、工艺原理多跨大吨位钢桁梁桥拼装滑移施工工法的基本原理是将预制的钢桁梁井字形装配在支座上，并通过滑移机械设备将桥梁推进到设计位置。

其工艺流程包括：悬吊架设、井字锥体拼装、施工坡道搭设、滑移施工等。

五、施工工艺1. 悬吊架设：根据设计要求，悬吊架设定位和吊装预制钢桁梁。

2. 井字锥体拼装：按照预制钢桁梁的几何尺寸和焊接要求，进行井字锥体的拼装和焊接。

3. 施工坡道搭设：为了提供滑移施工的条件，需要搭设施工坡道，确保推进施工的平稳进行。

4. 滑移施工：通过滑移机械设备，按照设计要求，将钢桁梁从一侧推进到指定位置。

六、劳动组织多跨大吨位钢桁梁桥拼装滑移施工需要精细的劳动组织。

在施工前需要对施工队伍进行合理组织，确定各个施工工序的工作内容和责任。

同时，需要提前协商好相关单位和部门，在施工过程中保障施工的顺利进行。

钢桁梁拼装施工技术措施引言钢桁梁是一种常用于建筑物和桥梁中的结构构件，由于拥有高强度、刚性好以及耐腐蚀等特点，因此被广泛应用于建筑工程中。

在钢桁梁的施工中，拼装工艺则是一个非常重要的环节。

本文主要介绍关于钢桁梁拼装施工技术措施的相关知识和经验，并希望对建筑中的钢结构施工拼装过程能够提供一些借鉴和参考的作用。

技术措施1. 拼装方案设计在进行钢桁梁的拼装之前，需要事先制定拼装方案。

拼装方案的设计应考虑到具体的施工环境、钢桁梁的型号、规格、数量等因素，以及关于梁体拆卸程序、拼装工艺、安全保障等方面的测量计算和分析。

一般情况下，建议安排专人负责设计拼装方案，并进行现场模拟、调试，以便在实际施工过程中能够更加顺利、高效地完成拼装工作。

2. 检查材料质量在施工中，合格的材料质量是确保钢桁梁拼装成功的基本保障。

因此，在进行钢桁梁拼装之前，应对购买的材料进行严格的检查，如检查钢材的外观质量、标识、销售合同、质保书等。

另外，需要注意的是，在满足质量要求的前提下，材料的选用也会影响钢桁梁拼装的质量和效益。

因此，需要根据实际情况合理选择相关材料。

3. 预制拼装在进行钢桁梁预制拼装时，应按照拼装图纸进行拼装。

在拼装过程中，应注意材料的正确摆放和固定，以确保其在移动和运输过程中不会受到损坏。

此外，也需要注意在拼装过程中避免出现翻转或移位等情况，以便保证拼装后的钢桁梁能够正确地安装，使其承载力得到充分发挥。

4. 施工现场拼装在进行拼装时，应注意现场材料、工具、人员的管理，并加强现场安全控制。

拼装时应严格按照设计方案进行拼装，并在配合现场人员合理安排的情况下，尽可能地减少拼装时间，使拼装更加快速、高效。

另外，在拼装现场，需要注意严守安全措施。

特别是在高空、机动车辆周边、热源等危险场所，应通行标明警告标志，并设立安全提示板，以保证施工人员的安全。

5. 吊装与安装在进行钢桁梁的吊装和安装时，应按照设计方案进行，遵循安全、精湛的吊装技术，特别需要注意放置好吊钩，确保吊装的稳定和安全。

钢桁梁施工方案【整理版施工方案】一、工程概述本工程中的钢桁梁结构位于_____，其跨度为_____米，总重量约为_____吨。

钢桁梁的主要作用是_____，在整个项目中具有重要的地位。

二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行详细的技术交底。

2、编制施工方案，并组织专家进行论证和审批。

（二）材料准备1、确保钢材的质量符合设计要求，具备合格的材质证明和检验报告。

2、准备好焊接材料、高强螺栓等连接材料，确保其性能和规格满足施工要求。

（三）现场准备1、平整施工场地，修筑临时道路，确保施工车辆和设备的通行顺畅。

2、搭建临时生产设施，如加工棚、仓库等。

（四）机械设备准备1、配备起重机、电焊机、钻孔机等施工机械设备，并进行调试和维护。

2、确保测量仪器的精度和准确性，如全站仪、水准仪等。

三、施工工艺流程（一）杆件制作1、钢材的切割和矫正，采用先进的切割设备和工艺，保证杆件尺寸的精度。

2、杆件的焊接，严格按照焊接工艺规程进行操作，确保焊接质量。

3、焊接后的检验和矫正，包括外观检查、无损检测等。

（二）拼装场地布置1、选择平整、坚实的场地作为拼装场地，并进行硬化处理。

2、合理布置拼装胎架，确保拼装精度和稳定性。

（三）杆件拼装1、将制作好的杆件按照设计顺序和要求进行拼装。

2、采用临时连接措施，保证拼装过程中的结构稳定性。

（四）焊接1、对拼装后的节点进行焊接，焊接顺序和工艺应符合设计要求。

2、焊接过程中进行实时监测，控制焊接变形。

（五）高强螺栓连接1、对需要采用高强螺栓连接的部位进行处理，确保连接面的平整度和清洁度。

2、按照规定的扭矩进行高强螺栓的紧固。

（六）涂装1、对钢桁梁进行除锈处理，达到规定的除锈等级。

2、进行防腐涂装和防火涂装，保证涂层的厚度和质量。

四、施工质量控制（一）原材料质量控制1、对钢材、焊接材料、高强螺栓等原材料进行严格的检验和验收。

2、建立原材料的质量追溯制度，确保质量问题可追溯。

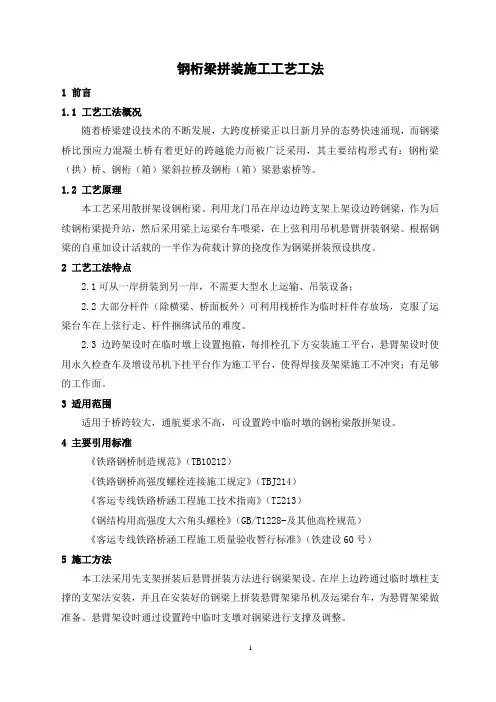

钢桁梁拼装施工工艺工法1 前言1.1 工艺工法概况随着桥梁建设技术的不断发展，大跨度桥梁正以日新月异的态势快速涌现，而钢梁桥比预应力混凝土桥有着更好的跨越能力而被广泛采用，其主要结构形式有：钢桁梁（拱）桥、钢桁（箱）梁斜拉桥及钢桁（箱）梁悬索桥等。

1.2 工艺原理本工艺采用散拼架设钢桁梁。

利用龙门吊在岸边边跨支架上架设边跨钢梁，作为后续钢桁梁提升站，然后采用梁上运梁台车喂梁，在上弦利用吊机悬臂拼装钢梁。

根据钢梁的自重加设计活载的一半作为荷载计算的挠度作为钢梁拼装预设拱度。

2 工艺工法特点2.1可从一岸拼装到另一岸，不需要大型水上运输、吊装设备；2.2大部分杆件（除横梁、桥面板外）可利用栈桥作为临时杆件存放场，克服了运梁台车在上弦行走、杆件捆绑试吊的难度。

2.3 边跨架设时在临时墩上设置抱箍，每排栓孔下方安装施工平台，悬臂架设时使用永久检查车及增设吊机下挂平台作为施工平台，使得焊接及架梁施工不冲突；有足够的工作面。

3 适用范围适用于桥跨较大，通航要求不高，可设置跨中临时墩的钢桁梁散拼架设。

4 主要引用标准《铁路钢桥制造规范》（TB10212）《铁路钢桥高强度螺栓连接施工规定》（TBJ214）《客运专线铁路桥涵工程施工技术指南》（TZ213）《钢结构用高强度大六角头螺栓》（GB/T1228-及其他高栓规范）《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设60号）5 施工方法本工法采用先支架拼装后悬臂拼装方法进行钢梁架设。

在岸上边跨通过临时墩柱支撑的支架法安装，并且在安装好的钢梁上拼装悬臂架梁吊机及运梁台车，为悬臂架梁做准备。

悬臂架设时通过设置跨中临时支墩对钢梁进行支撑及调整。

6 工艺流程及操作要点6.1 施工工艺流程钢梁拼装分支架上拼装和悬臂拼装2种情况。

拼装时杆件应该预拼检查合格，各种辅助工程施工安装到位质量合格后方能进行钢梁的架设作业。

2种情况架设杆件的工艺流程见下图1：支架上首节钢梁安装流程支架上后续节间钢梁安装流程注：支架上安装时支撑标高是按照钢梁厂设拱度来确定的，杆件的安装顺序可以有多种顺序。
