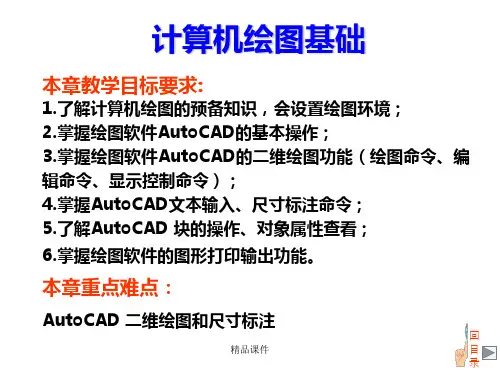

计算机绘图基础 CAD

提高了设计效率；
(4)有利于实现产品设计的标准化、系列化、通 用化； (5)它为使用计算机辅助制造（CAM）、计算机 辅助检测（CAT）、计算机辅助工程（CAE）、 计算机辅助工艺过程设计（CAPP），为计算机 管理、集成制造系统准备了完备的信息，创造了 良好的基础； CAD系统的软件包括系统软件和应用软件。系统 软件是与计算机硬件联系紧密的软件，它起着扩 充计算机功能、合理调度设备资源的作用，应用 软件是用户为完成某些CAD任务所编制的程序， 它有很强的针对性。一般CAD系统的应用软件应 包括几何建模软件、工程绘图软件、结构分析软 件、优化设计软件、数值模拟软件、工程数据管 理软件等。
2.2开放的二次开发功能
（1）提供多种开发工具。 （2）直接访问、修改AutoCAD原有标准系统 库函数和文件。 （3）对线型库、字体库、图案库以及菜单文 件、对话框进行用户定制。
2.3提供多种接口文件
具有较强的数据交换能力，提供DWF等 数据信息交换方式。 2.4支持多种交互设备 2.5具有良好的用户界面和高级辅助功能




在AutoCAD中用黑色字符标明的菜单项表示该 项可用为有效菜单，用灰色字符标明的菜单项 目表示该项暂时不可用，需要选定合乎要求的 对象之后才能使用的菜单称为无效菜单。 如果某菜单项右侧带有省略号“…”，表示选取 该项后将会打开一个对话框，通过对话框可为 该命令的操作指定参数。 如果某菜单项右侧带有“”符号，表示该项 还包括下一级菜单，用户可进一步选定下一级 菜单中的选项。 如果菜单项右侧没有任何符号，则表示选取该 项将直接执行某个命令。
AutoCAD软件主要具有如下特点：
2.1完善的图形绘制和编辑功能
（1）可以绘制二维图形和三维实体图形。 （2）可以对三维实体进行自动消隐、润色 和赋材质等操作，以生成真实感极强的渲 染图形。 （3）具有强大的图形编辑功能，能方便地 进行图形的修改、编辑操作。 （4）强大的尺寸整体标注和半自动标注功 能。

面绘图机, 其有效绘图面积为 385 mm×280 mm。
② 绘图速度与加速度。笔的加速度决定了笔速度的高低, 一
般绘图机速度每分钟可达几十米以上, 加速度为几个g(g=9.8 m／
s2 ) 。
③ 步距(分辨率)。对笔式绘图机而言, 步距是指每个脉冲信 号下绘图笔所移动的距离。步距一般为 0.1 mm～0.01 mm, 步距 越小, 绘图精度越高, 绘出的图线越光滑。 ④ 绘图精度, 包括距离精度和重复精度。 #; ⑤ 绘图功能, 包括绘图笔的个数及生成各种图线的能力等。
光栅扫描图形显示器主要由图形监视器、帧缓冲存储器、显 示控制器三大部分组成。图形监视器类似于电视机, 接收从计算 机传来的图形信号, 其作用是执行图形的显示。图形监视器分彩 色和单色两种。显示器同时可显示的颜色数取决于帧缓冲存储器 的容量, 容量越大, 可显示的颜色数越多。帧缓冲存储器和显示控 制器合称为显示卡(也称为显示适配器), 做在一块板子上, 插在主 机箱内的插槽上。 显示卡的作用是产生和控制图形的显示, 它要 和图形监视器配套使用。显示卡有单色和彩色两种, 目前使用较
13.2 AutoCAD绘图软件的使用
一、 AutoCAD绘图软件基础
1. 基本概念
(1) 坐标系统及坐标: 一般采用直角坐标系统, 平面坐标是X-Y
系统, 三维坐标是X-Y-Z 系统, 原点常设在屏幕左下角。 通常, 水
平方向为X坐标, 垂直方向为Y坐标, 对于X-Y - Z系统, Z轴正向为 垂直于显示屏幕朝外。 坐标有绝对坐标、相对坐标之分。从坐标原点进行度量的坐 标称为绝对坐标, 相对于当前点进行度量的坐标称为相对坐标。
Hale Waihona Puke MicroStation、 CADKEY等。

CAPP ： Computer Aided Process Planning ，计算机辅助工艺设计。是利用 计算机技术辅助工艺人员设计零件从毛坯到 成品的制造方法，是将企业产品设计数据转 换为产品制造数据的一种技术 。 • 常用的CAD软件： 机械类：UG、Pro/E、CATIA、Inventor、 MDT 、 Solidworks 、 SolidEdge 、 AutoCAD等。 • 常用的 CAD/CAE/CAM 一体化软件： UG 、 PRO/E、 CATIA等。
锁定/解锁工具栏的快捷菜单
锁定的工具条和窗口不能 被拖动。如果想拖动， 可按住Ctrl键临时解锁， 或者再次单击图标 对其解锁。
状态栏菜单：在状态栏空白位置点击右键会出现状态栏菜单，用来 控制状态栏中显示的项目。
7. 绘图区域：是指AutoCAD绘图的工作区，相当于 手工绘图的图纸，用户所做的一切都反映在该区 域中。在绘图窗口的左下方有一个坐标系的图标， 它表示绘图区的方位，图标中的 X 和 Y 分别表示 x 轴和 y 轴的正方向，缺省状态下 AutoCAD 使用世 界坐标系。 如 果 有 必 要 ， 用 户 也 可 以 通 过 UCS （ User Coordinate System）命令建立自己的坐标系。 如果用户在绘图区没有发现坐标系图标，可以在 命令行中输入“ UCSICON” 命令，然后在下面的 命令行中输入“ON”命令即可打开坐标系图标。
六. AutoCAD的开发定制功能
具备强大的用户定制功能，用户可以方便的将软件进行改 造，从而更易自己使用；
具有良好的二次开发性，AutoCAD提供多种方式以使用户 按照自己的思路去解决问题。AutoCAD开放的平台使用户 可以用 AutoLISP、 LISP、 ARX 、 Visual BASICA等语言 开发适合特定行业使用的CAD产品； 界面增加了工具选项板、状态栏托盘图标、联机设计中心 等功能。工具选项板可以更加方便的使用标准或用户创建 的专业图库中的图形块以及国家标准的填充图案，状态栏 托盘图标它提供了对通信、外部参照、CAD标准、数字签 名的即时气泡通知支持，是AutoCAD 协同设计理念的最 有力地工具。联机设计中心将互联网上无穷尽的设计资源 方便的为用户所用。

完整版)CAD制图入门教程CAD制图入门教程在研究CAD制图前，了解工作界面是提高绘图效率的基础。

CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口由以下几部分组成：1.标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则显示Drawing。

紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。

2.工具栏：常用的有标准工具栏、对象特性工具栏、绘图工具栏和修改工具栏。

3.绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。

利用视窗缩放功能，可使绘图区无限增大或缩小。

当光标移至绘图区域内时，便出现了十字光标和拾取框。

绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。

4.命令行提示区：命令行用于接受用户的命令或参数输入。

在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。

5.状态行：显示当前图形的绘制状态，如光标的坐标、捕捉、栅格、正文等功能的开关状态。

为了更好地适应个人需求，可以对窗口元素进行定制：1.工具栏：视图→工具栏，选择所需工具栏后关闭。

或者在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。

2.命令行和绘图窗口：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。

将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。

（F2快捷键：命令行和文本窗口的切换。

）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。

F6键则在坐标显示中切换，控制坐标显示特性。

在新建图形文件时，可以通过以下方式进行：1.文件→新建2.标准工具栏→新建3.命令：New4.利用启动对话框新建文件，该对话框有四个选项卡：打开、新建、保存和另存为。
