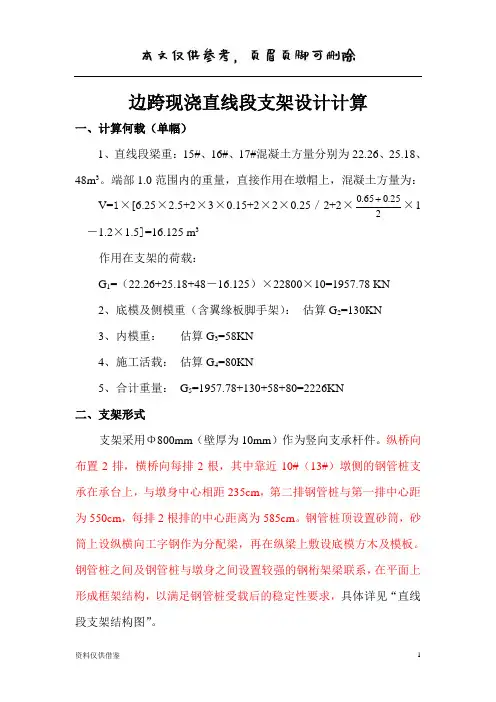

边跨现浇直线段支架设计计算一、计算何载（单幅）1、直线段梁重：15#、16#、17#混凝土方量分别为22.26、25.18、48m3。
端部1.0范围内的重量，直接作用在墩帽上，混凝土方量为：V=1×[6.25×2.5+2×3×0.15+2×2×0.25／2+2×225 .065.0 ×1－1.2×1.5]=16.125 m3作用在支架的荷载：G1=（22.26+25.18+48－16.125）×22800×10=1957.78 KN2、底模及侧模重（含翼缘板脚手架）：估算G2=130KN3、内模重：估算G3=58KN4、施工活载：估算G4=80KN5、合计重量：G5=1957.78+130+58+80=2226KN二、支架形式支架采用Φ800mm（壁厚为10mm）作为竖向支承杆件。
纵桥向布置2排，横桥向每排2根，其中靠近10#（13#）墩侧的钢管桩支承在承台上，与墩身中心相距235cm，第二排钢管桩与第一排中心距为550cm，每排2根排的中心距离为585cm。
钢管桩顶设置砂筒，砂筒上设纵横向工字钢作为分配梁，再在纵梁上敷设底模方木及模板。
钢管桩之间及钢管桩与墩身之间设置较强的钢桁架梁联系，在平面上形成框架结构，以满足钢管桩受载后的稳定性要求，具体详见“直线段支架结构图”。

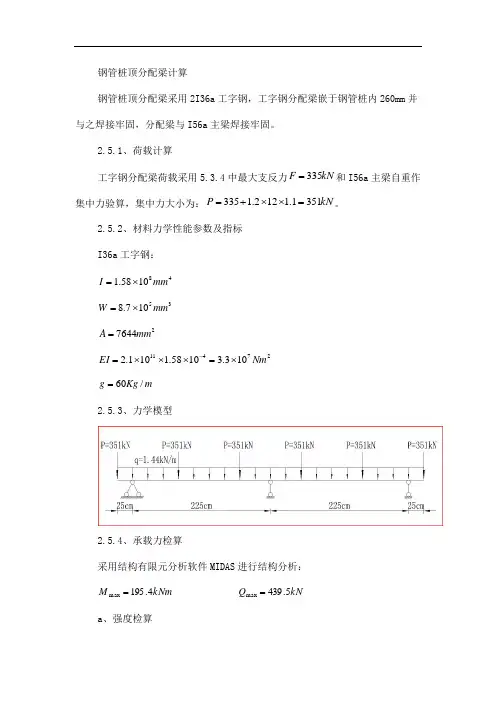

根据支架的具体结构，现将其简化成力学计算模型，如下图所示：327.5585327.510×1202020780550115115纵桥向横桥向三、支架内力及变形验算1、 横梁应力验算：横梁有长度为12.4m ，采用2I56a 工字钢，其上承托12根I45a 工字钢。
为简化计算横梁荷载采用均布荷载。
（1）纵梁上面荷载所生的均布荷载：Q 1=2226÷2÷12.25=90.86KN/m （2）纵梁的自重所生的均布荷载：Q 2=0.8038×(1.15+5.5/2)×11÷12.25=2.815N/m （3）横梁自身的重量所生的均布荷载：Q 3=2×1.0627=2.125N/m （4）横梁上的总均布荷载：Q=90.86+2.815+2.125=95.8N/mq=95.8KN/mQ图(KN)320585320M 图(KN.m)（5）力学简图：由力学简图可求得： 支座反力R=95.8×12.25/2 =586.78 KN由Q 图可得Qmax=306.56 KNM 图可得Mmax=490.5 KN.mq320320585横梁为简支双悬臂梁（6）应力验算σmax =W M max =22342105.4905⨯⨯=104.7MPa ＜[σ]=145Mpaτmax =Ib S Q max =225.1655762136921005.306⨯⨯⨯⨯⨯⨯==255.96Kg/cm 2τmax =25.6 MPa ＜[τ]=120 Mp Δ复合强度 σ=223τσ+=226.2537.104⨯+=113.7Mpa ＜[σ] 2、横梁的刚度验算λ=m ／L=3.2／5.85=0.54f C = f D =EIqml 243（-1+6λ2+3λ3）=655762101.2245853208.9563⨯⨯⨯⨯⨯⨯ (-1+6×547.02+3×547.03) =0.9285×1.286 =1.194cmf E =3844ql (5-24λ2)=655762101.23841085.58.95684⨯⨯⨯⨯⨯⨯(5-24×547.02)=0.1061×(-2.18)=-0.393cm(向上)通过以上计算可知，横梁在均布荷载作用下，跨中将出现向上的拱度。

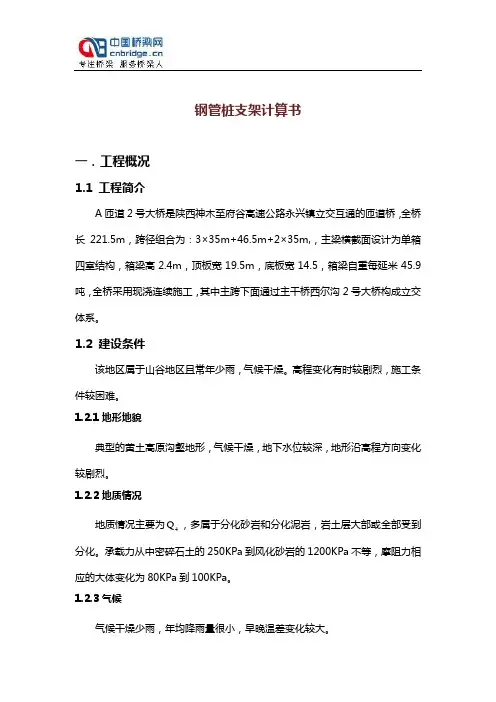

钢管桩支架计算书一．工程概况1.1 工程简介A匝道2号大桥是陕西神木至府谷高速公路永兴镇立交互通的匝道桥，全桥长221.5m，跨径组合为：3×35m+46.5m+2×35m,，主梁横截面设计为单箱四室结构，箱梁高2.4m，顶板宽19.5m，底板宽14.5，箱梁自重每延米45.9吨，全桥采用现浇连续施工，其中主跨下面通过主干桥西尔沟2号大桥构成立交体系。
1.2 建设条件该地区属于山谷地区且常年少雨，气候干燥。
高程变化有时较剧烈，施工条件较困难。
1.2.1地形地貌典型的黄土高原沟壑地形，气候干燥，地下水位较深，地形沿高程方向变化较剧烈。
1.2.2地质情况地质情况主要为Q，多属于分化砂岩和分化泥岩，岩土层大部或全部受到4分化。
承载力从中密碎石土的250KPa到风化砂岩的1200KPa不等，摩阻力相应的大体变化为80KPa到100KPa。
1.2.3气候气候干燥少雨，年均降雨量很小，早晚温差变化较大。
二．施工方案总体布置和荷载设计值2.1 支架搭设情况说明A匝道2号大桥上部结构采用现浇式预应力钢筋混凝土变截面箱梁。
根据工程实际情况采用钢管桩支架方案进行现浇施工，砼浇筑分两次浇筑，即第一次浇筑箱梁底板和腹板，第二次浇筑箱梁顶板和翼缘板。
根据大桥结构设计情况及现场施工条件的特点，综合考虑安全性、经济性和适用性，拟采用钢管桩支架作为该现浇体系的临时支承结构。
钢管桩采用Φ800mm×8mm-Q235的无缝焊接钢管。
方木布置情况：横桥向放置截面尺寸为15cm×15cm的方木，间距0.3m。
15cm×15cm方木放置在工10型钢上，工10型钢放置在贝雷梁上，贝雷梁放置在钢管桩顶端的沙桶上。
2.2 设计荷载取值混凝土自重取：26.5kN/m3箱梁重：24.1kN/m2模板自重： 2.5kN/m2施工人员和运输工具重量： 2.5kN/m2振捣混凝土时产生的荷载： 2.5kN/m2考虑分项系数后的每平米荷载总重：31.6kN/m2三．贝雷梁设计验算大桥第四跨跨径为46.5m,其他跨径为35m,在计算中需要对不同的跨径进行验算。

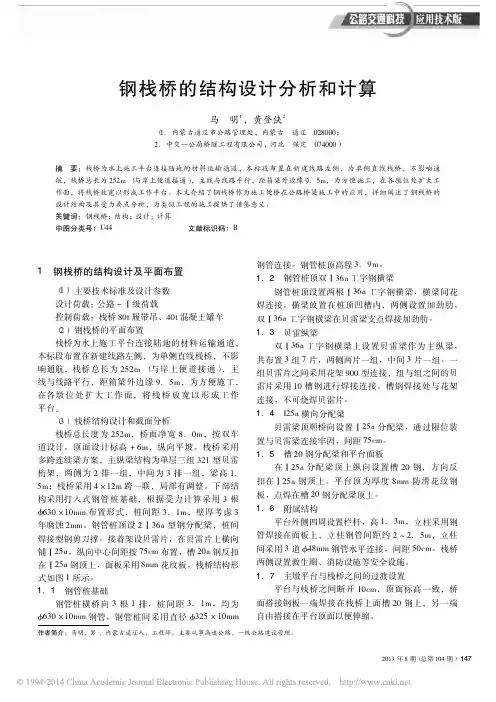

乐清湾1号桥西侧钢筋砼面板栈桥计算书目录乐清湾1号桥西侧钢筋砼面板栈桥计算书1计算范围计算范围为栈桥的基础及上部结构承载能力，主要包括：20cm钢筋砼桥面板→贝雷梁→HN500*200型钢→钢管桩。
2主要计算荷载恒载：结构自重（按结构实际重量计算）。
活载：公路—Ⅰ级汽车、50t履带吊机；其它可变荷载：流水压力、风荷载、波浪力。
荷载组合：1、恒载+公路—Ⅰ级汽车荷载+可变荷载；2、恒载+履带吊机+可变荷载；3结构形式支撑桩：φ800mm钢管桩间平联：φ273×6mm钢管桩顶横梁：HN500*200 主梁：321型单层贝雷梁钢筋混凝土面板：7000×2000×200mm4计算荷载1、竖向荷载：公路—Ⅰ级汽车荷载：G=550kN。
公路—Ⅰ级车辆荷载如下：参考相关混凝土运输车荷载参数，公路—Ⅰ级车辆荷载能够包含在本栈桥上使用的所有汽车荷载。
2、水平荷载： a 、风载：根据《公路桥涵设计通用规范》 JTG D60-2004之4.3.7。
风载计算公式：wh d 310wh k k k A W F = 式中Fwh ：横向风荷载标准值（KN ）；Wd ：设计基本风压（KN/m2），经计算得Wd=0.8 KN/m2； Awh ：横向迎风面积（m2），取单桩上便道栈桥Awh=3.84m2； k0：设计风速重现期换算系数，此处取0.8； k1：风载阻力系数，分别取0.8、1.9、1.3； k3：地形、地理条件系数，此处取1.08；Fwh ，钢管桩=0.8×0.8×1.08×0.80kpa ×1×0.5＝0.27KN ；(单排桩) Fwh ，桁架=0.8×1.9×1.08×0.80kpa ×4.86＝6.4KN ；(单跨) Fwh ，桥面系=0.8×1.3×1.08×0.80kpa ×1.85=1.7 KN ；(单跨) 总计为：8.52KN 。
