工业以太网及其应用

工业以太网通信协议在智能城市中的应用随着智能城市建设的不断推进，工业以太网通信协议作为一种重要的通信技术，在智能城市中的应用逐渐受到重视。

本文将探讨工业以太网通信协议在智能城市中的应用，并分析其在城市管理、智能交通、智能能源等方面的具体作用。

工业以太网通信协议是一种基于以太网技术的工业控制网络协议，具有高速传输、稳定可靠、实时性强等特点。

在智能城市建设中，工业以太网通信协议可以应用于城市管理系统、智能交通系统、智能能源系统等各个领域，发挥着重要的作用。

首先，工业以太网通信协议在智能城市的城市管理中发挥着重要作用。

通过工业以太网技术，可以实现城市各部门之间的信息共享和数据交换，实现城市资源的统一调度和管理。

例如，城市的环境监测系统、供水系统、供电系统等可以通过工业以太网实现数据的实时传输和监测，为城市管理提供科学依据。

其次，工业以太网通信协议在智能交通系统中也有广泛的应用。

利用工业以太网技术，可以实现智能交通信号控制、车辆监测与管理、智能停车系统等功能。

通过实时传输道路交通信息和车辆信息，可以实现交通拥堵的预测与调度，提高交通运输效率，减少交通事故发生率，改善城市交通环境。

此外，工业以太网通信协议还可以应用于智能能源系统中。

通过工业以太网技术，可以实现能源监测与管理、智能电网调度、分布式能源管理等功能。

通过实时监测能源的生产、传输和消费情况，可以实现能源资源的合理利用，提高能源利用效率，降低能源消耗成本，促进城市可持续发展。

综上所述，工业以太网通信协议在智能城市中具有重要的应用价值。

在未来智能城市建设中，应继续深化工业以太网通信协议技术研究，推动其在智能城市各个领域的广泛应用，实现城市智能化、信息化和可持续发展的目标。

工业以太网技术方案
简介
本文旨在介绍工业以太网技术方案。

工业以太网是一种应用于工业控制环境下的数据传输技术。

它能够提供高速、实时、可靠的数据传输，适用于诸如工厂自动化、机器人技术等领域。

技术优势
工业以太网技术在应用场景方面有很多优势：
- 高速传输：传输速率高达10Gbps，能够满足大数据量、高速传输的需求。

- 实时性强：传输时延小于1ms，保证实时性。

- 可靠性高：采用冗余传输、差错检测等技术，保证数据传输的可靠性。

- 灵活性：采用分布式结构，能够轻松扩展、升级。

应用场景
工业以太网技术可以应用于以下领域：
- 工厂自动化：工业以太网能够连接厂级控制系统（MES）、生产线控制系统（PCS）等设备，实现自动化生产。

- 机器人技术：工业以太网能够连接机器人、视觉设备等，实现高速、精准的机器人控制。

- 智能物流：工业以太网能够连接各种设备，实现物流信息的实时传输和监管。

结论
工业以太网技术是当前工业自动化领域中一种重要的数据传输技术，能够提供高速、实时、可靠的数据传输服务，有着广泛的应用前景。

工业以太网在工业中的应用1 引言需求的转变产生工业以太网。

在大型控制系统中，大多采用专门为控制系统而设计的实时控制网络，称为现场总线系统（FCS）。

FCS是顺应智能现场仪表而发展起来的，它的初衷是用数字通讯代替4～20mA模拟传输技术，但随着现场总线技术与智能仪表管控一体化（仪表调校、控制组态、诊断、报警、记录）的发展，使FCS在控制领域内引起了一场前所未有的革命。

在过去的十几年间，在工厂自动化和过程自动化领域中，FCS是现场级通信系统中的主流解决方案。

不过，随着技术的不断进步和发展，传统现场总线越来越多地表现出了其本身的局限性。

一方面，随着现场设备智能程度的不断提高，控制变得越来越分散，分布在工厂各处的智能设备之间以及智能设备和工厂控制层之间需要连续地交换控制数据，这使得现场设备之间数据的交换量飞速增长；另一方面，随着计算机技术的发展，企业希望能够将底层的生产信息整合到统一的全厂信息管理系统中，于是，企业的信息管理系统需要读取现场的生产数据，并通过工业通信网络实现远程服务和维护，因此，纵向一致性也成为热门的话题，用户希望管理层和现场级能够使用统一的、与办公自动化技术兼容的通信方案，这样可以大大简化工厂控制系统的结构，节约系统实施和维护的成本。

基于这样的需求，以太网技术（Ethernet）开始逐渐从工厂和企业的信息管理层向底层渗透，以太网技术开始应用于工厂的控制级通信。

以太网具有传输速度高、低耗、易于安装和兼容性好等方面的优势，由于它支持几乎所有流行的网络互联协议，所以在商业系统中被广泛采用。

但是传统以太网是为面向办公自动化等实时性要求不高的领域而设计的，它采用总线式拓扑结构和多路存取载波侦听碰撞检测（CSMA/CD）通讯方式,在实时性要求较高的场合下，重要数据的传输过程会产生传输延滞，这被称为以太网的“不确定性”。

研究表明：商业以太网在工业应用中的传输延滞在2～30ms之间，这是影响以太网长期无法进入过程控制领域的重要原因之一。

工业以太网案例—现代制造业随着科技的不断发展，现代制造业不断追求更高的效率和更加智能化的生产方式。

工业以太网作为现代制造业中不可或缺的通讯网络技术之一，在多个领域得到了广泛应用。

本文将介绍工业以太网在现代制造业中的应用案例。

案例一：汽车生产厂商汽车制造业是一个典型的现代制造业行业，汽车品牌商常常需要不断升级或更新车型。

而这个过程需要最快的响应速度和最精准的生产效果。

这就需要高效的生产线所支持的计划生产和自动化生产环境。

为了实现自动化与智能化，许多汽车厂商选择使用工业以太网技术构建智能工厂。

工业以太网技术的应用，能够大幅提高生产的效率、降低故障率、实现自动化流程控制和产品质量的管理。

汽车厂商通过使用工业以太网技术，可以连接整个车辆生产流程的各个节点和信息系统，从而提高整车生产的灵活性和效率，同时降低生产成本，提高产品质量的稳定性和可靠性。

案例二：机床制造商机床是一种高精度工具机，广泛用于制造切削、钻孔、弯曲和磨削等使用。

机床制造商在生产过程中，通常需要通过多种方式进行数据的传输和交流，以保障机床生产的准确性、效率和稳定性。

工业以太网技术可以为机床制造商提供高速数据传输和即时反馈的服务，从而提高整个机床生产过程的效率和质量。

工业以太网技术能够实现对机床的控制和监控。

机床制造商可以利用工业以太网网络，来监测机床生产过程中各个关键指标的变化、制定机床的操作计划以及改进机床的设计和改进等。

除此之外，工业以太网还能够实现远程诊断和快速故障排除，减少机床维修和保养的成本和时间。

案例三：集成电路制造商集成电路制造商是一种高技术的制造企业，传统的制造模式侧重于人工操作，生产效率低下。

但是工业以太网技术的应用，能够实现生产流程的智能化管理和自动化控制。

通过使用工业以太网技术，集成电路制造商可以提高生产效率、降低能源消耗和减少人为操作误差。

同时，利用工业以太网实现对整个生产过程的自动化控制和高效监控，不仅提高了生产效率，还增加了生产的灵活性和生产过程的可视化程度。

工业以太网相关技术及其应用摘要：首先，介绍了现场总线技术的现状和发展趋势，详细介绍了工业以太网的相关技术,最后介绍了目前工业以太网的应用和工业以太网的发展前景。

关键词：以太网自动化技术0 引言过去十几年中，现场总线是工厂自动化和过程自动化领域中现场级通讯系统的主流解决方案。

但随着自动化控制系统的不断进步和发展，传统的现场总线技术在许多应用场合已经难以满足用户不断增长的需求。

以太网已经在局域网和Internet上取得了巨大的成功，在整个企业的信息系统中，以太网已经非常成功的应用于市场经营管理层、生产管理层和过程监控层。

如果能够在底层设备网络上引入以太网不仅可以使现场设备层、过程控制层和管理层在垂直层面方便集成，更能降低不同厂家设备在水平层面上的集成成本。

以太网技术由于具有成本低、通信速率和带宽高、兼容性好、软硬件资源丰富、广泛的技术支持基础和强大的持续发展潜力等诸多优点，在过程控制领域的管理层已被广泛应用。

事实证明，通过一些实时通信增强措施及工业应用高可靠性网络的设计和实施，以太网可以满足工业数据通信的实时性及工业现场环境要求，并可直接向下延伸应用于工业现场设备间的通信。

2 工业以太网相关技术2.1 工业以太网简介工业以太网一般是指在技术上与商业以太网(即IEEE802.3标准)兼容，但在产品设计时，材质的选用、产品的强度、适用性以及实时性等方面能够满足工业现场的需要，也就是满足环境性、可靠性、安全性以及安装方便等要求的以太网。

以太网是按IEEE802.3标准的规定，采用带冲突检测的载波侦听多路访问方法(CSMA/CD)对共享媒体进行访问的一种局域网。

其协议对应于ISO/OSI七层参考模型中的物理层和数据链路层，以太网的传输介质为同轴电缆、双绞线、光纤等，采用总线型或星型拓扑结构，传输速率为10Mbps, 100Mbps, 1000Mbps 或更高。

在办公和商业领域，以太网是最常用的通信网络，近几年来，随着以太网技术的快速发展，以太网技术已开始广泛应用于工业控制领域，它是现代自动控制技术和信息网络技术相结合的产物，是下一代自动化设备的标志性技术，是改造传统工业的有力工具，同时也是信息化带动工业化的重点方向。

工业以太网交换机原理与应用一、工业以太网交换机原理1.MAC地址学习：每个连接到交换机上的设备都有一个唯一的MAC地址。

交换机通过监控传入和传出的数据包，学习每个设备的MAC地址和其所在的端口。

这样交换机就能够在接收到数据包时快速找到目标设备的地址并将数据包发送至对应端口，从而实现数据的快速交换。

2.交换/转发机制：工业以太网交换机一般支持两种交换/转发机制：存储转发和直接转发。

存储转发会在接收到一个数据包后，先对其进行检查，然后将其存储在内存中，然后再判断目标设备的MAC地址，最后将数据包转发至对应端口。

直接转发则是在接收到数据包后立即进行判断，然后将其转发至目标端口，没有存储的过程。

存储转发相对于直接转发具有更好的稳定性和可靠性，但是速度上稍慢一些。

3.路由/交换表：交换机内部有一个路由/交换表，用于记录每个设备的MAC地址以及与之相对应的端口。

当交换机接收到一个数据包时，需要通过查询路由/交换表找到目标设备的MAC地址，并将数据包发送至相应的端口。

4.广播和多播：交换机能够将广播和多播数据包同时发送至所有连接的设备。

广播数据包的目标设备为所有设备，而多播数据包的目标设备是选择性的一组设备。

广播和多播在工业网络中常用于设备配置和组网等应用。

二、工业以太网交换机应用1.工业自动化：工业以太网交换机广泛应用于各类工业自动化系统中，如工业控制系统、机器人控制系统等。

它们通过连接各类工业设备，实现了数据的实时交互和控制。

2.物联网：随着物联网的兴起，工业以太网交换机越来越多地应用于物联网相关的设备和系统中。

例如，智能家居和智能建筑中的各类设备和传感器可以通过工业以太网交换机进行数据交互和控制。

3.视频监控：工业以太网交换机也广泛应用于视频监控系统中。

通过连接各类摄像机和监控设备，交换机可以实现视频流的传输和监控信号的分发。

4.机房建设：在大型机房中，工业以太网交换机是实现设备之间连接和数据交换的重要设备。

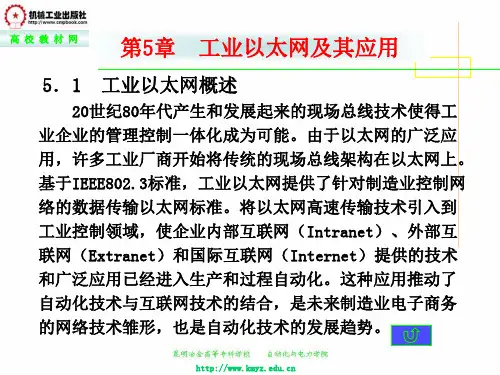

第五章工业以太网及其应用1、什么是工业以太网？有何特点？答：工业以太网是指工业厂商将传统的现场总线架构在以太网上。

基于IEEE802.3标准，工业以太网提供了针对制造业控制网络的数据传输以太网标准。

将以太网高速传输技术引入到工业控制领域，是企业内部互联网、外部互联网和国际互联网提供的技术和广泛应用进入生产和过程自动化。

这种应用推动了自动化技术与互联网技术的结合，是未来制造业电子商务的网络技术雏形，也是自动化技术的发展趋势。

2、在S7--300中使用工业以太网，如何进行硬件组态？答：操作步骤如下：（1）打开“SIMATIC Manger”，根据系统硬件的组成，进行系统的硬件组态。

（2）分别组态两个系统的硬件模块。

（3）设置CP343—1、CP343—IT模块的参数，建立一个新的以太网。

设置MPI、IP地址。

3、在S7—300中，FCS（AG-Send）和FC6（AG-Recv）程序块如何应用？答：在“SIMATIC Manger”界面中，分别在CPU314C——2PTP、CUP314C——2DP中插入OB35定时中断程序块和数据块DB1、DB2，并在两个OB35中调用FCS（AG-Send）和FC6（AG-Recv）程序块。

4、与普通的现场总线及工业以太网相比较，PROFINET有哪些不同的地方？答：PROFINET是由Profibus国际组织推出的新一代基于工业以太网技术的自动化总线标准。

作为一项战略性的技术创新，PROFINET为自动化领域提供了一套完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题。

同时作为跨供应商的技术，可以完全兼顾工业以太网和现有的现场总线技术，保护现有资源。

5、请简单说明PROFINET IO通信的组态过程。

答：操作步骤如下：（1）打开STEP7软件（2）新建一个项目(3)添加IO Controller(4)对IO Controller进行硬件组态(5)对IO Ｄｅｖｉｃｅ进行硬件组态(6)编写程序步骤（7）设置ＩＯ设备名（8）设置ＰＧ／ＰＣ接口（9）下载硬件组态。

以太网技术在工业控制领域的应用及意义随着计算机和网络技术的飞速发展，在企业网络不同层次间传送的数据信息己变得越来越复杂，工业网络在开放性、互连性、带宽等方面提出了更高的要求。

现场总线技术适应了工业网络的发展趋势，用数字通信代替传统的模拟信号传输，大量地减少了仪表之间的连接电缆、接线端口等，降低了系统的硬件成本，被誉为自动化领域的计算机局域网。

现场总线的出现，对于实现面向设备的自动化系统起到了巨大的推动作用，但现场总线这类专用实时通信网络具有成本高、速度低和支持应用有限等缺陷，以及总线通信协议的多样性使得不同总线产品不能直接互连、互用和互可操作等，无法达到全开放的要求，因此现场总线在工业网络中的进一步发展受到了限制。

随着Internet技术的不断发展，以太网己成为事实上的工业标准，TCP/IP 的简单实用已为广大用户所接受，基于TCP/IP协议的以太网可以满足工业网络各个层次的需求。

目前不仅在办公自动化领域内，而且在各个企业的上层网络也都广泛使用以太网技术。

由于它技术成熟，连接电缆和接口设备价格较低，带宽也在飞速增加，特别是快速Ethernet与交换式Ethernet的出现，使人们转向希望以物美价廉的以太网设备取代工业网络中相对昂贵的专用总线设备。

Ethernet通信机制Ethernet是IEEE802. 3所支持的局域网标准，最早由Xerox开发，后经数字仪器公司、Intel公司和Xerox联合扩展，成为Ethernet标准。

Ethernet采用星形或总线形结构，传输速率为10Mb/s，100 Mb/s，1000 Mb/s或是更高，传输介质可采用双绞线、光纤、同轴电缆等，网络机制从早期的共享式发展到目前盛行的交换式，工作方式从单工发展到全双工。

在OSI/ISO 7层协议中，Ethernet本身只定义了物理层和数据链路层，作为一个完整的通信系统，它需要高层协议的支持。

自从APARNET将TCP/IP和Ethernet捆绑在一起之后，Ethernet便采用TCP/IP作为其高层协议，TCP用来保证传输的可靠性，IP则用来确定信息传递路线。
