第三节旋风水膜除尘器

第三节旋风水膜除尘器


除尘器的断面风速通常为1.2～2.4 m/s，阻力500～1500Pa，用于净化气体的耗
水量为0.4～1.3 L/m3。为了防止水雾带出，在喷水管的上部设有挡水圆盘。气体
出口有整流叶片以降低除尘器阻力。这种除尘器常用作文氏管的脱水器。
3．麻石水膜除尘器 用于锅炉烟气除尘的立式旋风水膜除尘器中，目前常见的有采用耐磨耐腐材料 麻石（花岗岩）砌筑的麻石水膜除尘器，亦有砖或混凝土壳体的以及内部衬以铸 石、瓷砖或涂敷耐磨耐腐材料钢板壳体的各种水膜除尘器。但从结构形式和除尘 原理上来说是相同的。下面介绍使用较广的麻石水膜除尘器。 （1）麻石水膜除尘器的结构和除尘原理 目前所使用的麻石水膜除尘器的结构由圆柱形筒体（用耐磨耐腐材料麻石—— 花岗岩砌筑）、环形喷嘴（或溢流水槽）、水封、沉淀池等组成。含尘烟气从下 部以高速切向进入筒体，形成急剧上升的旋转气流。烟尘在离心力作用下甩向筒 壁，并被由负压吸入在筒壁形成自上而下的水膜湿润和粘附，然后随水流入锥形 灰斗，经水封和排水沟冲至沉淀池。净化后的烟气从上部出口排出。 （2）麻石水膜除尘器的特点及存在问题 特点： a 抗腐蚀性强，耐磨性好，经久耐用。 b 适应性强，不仅能用于抛煤机锅炉和其他不同型式的层燃炉，同时也能适应 含尘浓度较高、烟尘颗粒较细的煤粉炉和含尘浓度极高的沸腾炉。 c 除尘效率高，一般均可达90％左右。 d 由于主体不用钢材，因此耗钢量少，对于麻石产区还是具有能就地取材、节 约投资的特点。
二、卧式旋风水膜除尘器
卧式旋风水膜除尘器又称鼓形除尘器、旋筒式水膜除尘器、螺旋水膜除尘器及 卧式旋风水浴除尘器等名称，通常称之为卧式旋风水膜除尘器。 1．结构与除尘原理 卧式旋风水膜除尘器的结构如图5-22所示，它由截面为倒卵形或倒梨形的横置圆 筒外壳，类似外壳形状的内筒，在外壳与内筒之间的螺旋导片、角锥泥浆槽、挡 水板及水位调节机构等组成。
旋风除尘器课件_图文

旋风除尘器课件_图文

转而沿轴心向上旋转，最后经排出管排出。这股
向上旋转的气流称为内涡旋（内涡流）。外
涡旋和内涡旋的旋转方向相同，含尘气流作旋转 运动时，尘粒在惯性离心力推动下移向外壁，到 达外壁的尘粒在气流和重力共同作用下沿壁面落 入灰斗。
• 气流从除尘器顶部向下高速旋转时，顶部压力下 降，一部分气流会带着细尘粒沿外壁面旋转向上 ，到达顶部后，在沿排出管旋转向下，从排出管
• 分级效率为50%的粉尘粒径为半分离直 径或切割直径dc50。
• 临界粒径dcp愈小，除尘效率愈高。 • 2.除尘器内的压力 降pressure drop
除尘器内的压力 分布 pressure distribution
尘粒在旋风器中受到两个力的作用：
a.离心力 b.向心力
• 离心力ft： • 向心力fd：
旋风除尘器课件_图文.ppt
• 旋风除尘器是利用旋转气流产生的离心 力使尘粒从气流中分离的，用来分离粒 径大于5—10μm以上的的颗粒物。工业上 已有100多年的历史。
• 特点：结构简单、占地面积小，投资低 ，操作维修方便，压力损失中等，动力 消耗不大，可用于各种材料制造，能用 于高温、高压及腐蚀性气体，并可回收 干颗粒物。
• a．切向速度Vt
• 外涡旋：Vt随半径r的减小而增大，在内外涡旋 的0.6交5)界rp，面r上p为V排t最出大管，半交径界。面半径r0≈(0.66～
• 内涡旋：Vt随半径r的减小而减小。 • 某一断面上的切向速度分布规律为： • 外旋：n=0.5，有 • 内旋：n=-1， 有 • 内外交界面：n=0，有Vt=常数，最大，对应直
•
(Rep≤1时)
• 在交界面上尘粒有三种情况：
• ①ft>fd 移向外壁 • ②fd>ft 移向内壁 • ③ft=fd 进去50%，出来50%，即除
除尘器的分类与应用PPT课件

除尘器的分类与应用PPT课件


混合模型 (mixture model)
欧拉模型 (eulerian model)
Page ▪ 20
20
旋风分离器内流场模拟 建立三维模型
网格划分 求解
Page ▪ 21
21
旋风分离器内流场模拟
பைடு நூலகம்
Page ▪ 22
22
横截面旋流速度矢量图
Page ▪ 23
23
湍流模拟，涡旋脱落（Vortex Shedding）
14
静电除尘器
Page ▪ 15
静电除尘器的工作 原理是利用高压电场 使烟气发生电离，气 流中的粉尘荷电在电 场作用下与气流分离。 负极由不同断面形状 的金属导线制成，叫 放电电极。正极由不 同几何形状的金属板 制成，叫集尘电极。
15
FLUENT在除尘领域模拟的基本理论和方法
1.除尘器流场特性
在除尘领域中,一般采用以流场为研究对象分 析流场各质点运动情况的欧拉法来分析和描述除尘 器中的气固两相流的运动规律。除尘器流场一般认 为是一种气溶胶体系,在用FLUENT软件模拟时,其 中固体或液体颗粒为分散相,气体为连续相。含尘 气流可看作是不可压缩的,因为气体与固体或液体 颗粒相的相对速度远小于音速
Page ▪ 18
18
流场的计算方法分类及其适用范围 流体计算方法
耦合求解法 Couple method
高速可压缩流动
Page ▪ 19
非耦合求解法 Seg-regated method
不可压缩、 微可压缩流动
19
数学模型
多相流模型 (multiphase models)
VOF模型 （volume of fluid model）
有业内人士认为，在政策推动下，我国环保产业在未 来一段时期仍将保持年均 15%~20%的 复合增长率，预计“十二五”期间环保产业产值可达 2 万亿元，到 2020 年，将成为国民经济的 支柱产业之一。
旋风除尘器(教学版)

旋风除尘器(教学版)


1 H = N L+ h 2
气体流过的长度 L = Nπ D ,h是筒体的长度， H是筒体加上锥体的长度。
径向最大沉降距离为b，类比于重力沉降室， 在层流状态：
N π Dut ηi = bv1
在湍流状态：
N π Dut 1 − exp − ηi = bv1
各个参数的意义见教材表6-3。 在旋风除尘器内：
c. 1972 年, DLeith及WLich t推出了横向 渗混模型 认为在分离器的任一模截面上, 颗粒浓度的 分布是均匀的, 在近壁处的边界层内, 是层流流 动, 只要颗粒在离心效应下浮游进入此边界层内, 就被捕集分离下来, 这就是边界层分离理论。
6. 气流运动的特点
• 气流的速度 • 为方便，常把内外旋流气体的运动分解为三个速 度分量：切向速度VT、径向速度Vr、轴向速度Vz。 • a.切向速度VT • 切向速度决定气流质点离心力大小，颗粒在离心 力作用下逐渐移向外壁。 • 切向速度是决定气流合速度大小的主要速度分量， 也是决定气流质点离心力和颗粒捕集效率的主要 因素。
ρPd v ut = 18µ r
2 2 p 1
层流状态时：
ηi =
湍流状态时：
π N ρ P d 2 v1
pi
9µb
π N ρPd 2 v pi 1 ηi = 1 − exp − µ b 9
d.将旋风除尘器视为利用离心力进行沉降的沉降 室 沉降室长度为NπD 沉降室高度为b 沉降速度＝径向速度V r 活塞流
8.分割直径 cut diameter • 分级效率为50%的粉尘粒径dc50。
尘粒在旋风器中受到两个力的作用： a.离心力 b.向心力
Ft Vt F
《旋风除尘器》课件

《旋风除尘器》课件


口形状
气管…
高效除尘、低能耗、结构 简单、易于维护。
根据工艺需求和现场实际 情况，确定旋风除尘器的 处理风量。
入口形状对除尘效率有重 要影响，需根据实际情况 选择。
分离空间的大小和形状影 响颗粒的分离效果，需进 行合理设计。
排气管和灰斗的设计需满 足排放和储存的需求。
关键参数与优化
关键参数：处理风量、入 口风速、分离效率、阻力 损失。
工作原理
含尘气体进入旋风除尘器后，在高速 旋转的作用下，粉尘颗粒受到离心力 的作用被甩向器壁，并沿器壁落入集 尘斗中，清洁气体则从顶部排出。
类型与特点
类型
根据结构和用途的不同，旋风除 尘器可分为立式、卧式、多管式 等。
特点
结构简单、造价低廉、维护方便 、适应性强等。
应用领域
01
02
03
工业粉尘治理
1. 根据实际需要调整入口 风速，以提高分离效率。
优化建议
2. 优化排气管和灰斗的设 计，降低阻力损失。
案例分析
案例一
某钢铁厂旋风除尘器改造，通过优化设计，提高了除尘效率和降低了能耗。
案例二
某水泥厂旋风除尘器应用，针对特殊工况进行定制化设计，实现了高效除尘。
PART 03
旋风除尘器的性能测试与 评估
国际化竞争加剧
面对国际化竞争的挑战，企业需 要加强技术研发和品牌建设，提 高产品在国际市场的竞争力。
THANKS
感谢观看
REPORTING
REPORTING
测试方法与标准
测试方法
采用标准测试方法，如ISO 11057和EN 779等，对旋风除尘 器的性能进行测试。
测试标准
确保测试在规定的标准条件下进行，如温度、湿度、颗粒物 浓度等。
除尘装置ppt课件教学教程.ppt

除尘装置ppt课件教学教程.ppt


由式 （6一9）得气流在交界面上的切向速度
vT0
13（ 0.9 ）0.62 0.7 0.45
＝24.92m/s
由式（6－12）计算
vr
Q 2πr0h0
1.37
＝0.54m/s
2π 0.7 0.225 2.58
旋风除尘器
例题（续）
根据式（6－16）
dc
[18pvvT2r0r0
]1/ 2
[18 2.4
➢气流运动包括切向、轴向和径向： 切向速度、轴向速度和径向速度
旋风除尘器气流与尘粒的运动
旋风除尘器内气流与尘粒的运动（续）
➢切向速度决定气流质点离心力大小， 颗粒在离心力作用下逐渐移向外壁
➢到达外壁的尘粒在气流和重力共同作 用下沿壁面落入灰斗
➢上涡旋－气流从除尘器顶部向下高速 旋转时，一部分气流带着细小的尘粒 沿筒壁旋转向上，到达顶部后，再沿 排出管外壁旋转向下，最后从排出管 排出
宽度为W、高度为H和长度为dx的捕集元，假定气体流过dx距离
的时间内，边界层dy内粒径为dp的粒子都将沉降而除去
湍流式重力沉降室
粒子在微元内的停留时间
dt dx / v0 dy / us
被去除的分数 dNp dy usdx
Np H v0H
对上式积分得
ln Np
usdx ln C v0H
100 a ( a )0.5 100 b b 100 a ( b gb )0.5 100 b a ga 100 a ( 1b )0.182 100 b 1a
Pd
Pc 0.013(2.291
1)1器效率的因素（续）
➢ 操作变量 • 提高烟气入口流速，旋风除尘器分割直径变小，除尘器 性能改善
机械除尘器和湿式除尘器ppt课件

机械除尘器和湿式除尘器ppt课件

38
罗托克伦(Roto-Clone)型自激式除尘器 1－挡水板，2－溢流箱，3－“S”型通道 4－静水位，5－工作水位
39
冲击(自激)式除尘器特点 • 冲击速度一定，除尘效率和阻力随喷头进入深 度的增加而增加。 • 进入深度一定，除尘效率和阻力随冲击速度的 增加而增加。 • 同一条件下，当冲击速度和进入深度增大到一 定值后，如继续增加，其除尘效率几乎不变化， 而阻力却急剧增加。
②扩散式(倒锥形)旋风除尘器
结构：圆筒体，倒锥体；倒漏斗 形的反射屏(又称挡灰盘)。 筒身呈倒圆锥形，因而减少 了含尘气体自筒身中心逃逸出去 的可能性。 装有圆锥形的反射屏，防止 两次气流将已经分离下来的粉尘 重新卷起，被上升气流带出。
24
机理：
含尘气流进入，从上向下作旋转运 动，到达锥体下部时，由于反射屏作用， 大部分气流折转向上由排出管排出。紧 靠器壁的少量气流随浓缩粉尘沿倒锥下 沿与反射屏之间的环缝进入灰斗。 携尘气流进入灰斗后，速度降低，粉尘 得到分离，净化气流由反射屏中心透气 孔向上排出，与上升的主气流混合后经 排出管排出。
G 100 , % G
c i
Gi——进入除尘器的粉尘量， kg/s； Gc——被捕集的粉尘量， kg/s。
7
根据总除尘效率的不同，除尘器可分：
• ①低效除尘器：除尘效率为50～８０％，
–如重力沉降式、惯性除尘器等；
• ②中效除尘器：除尘效率为80～95％，
–如低能湿式除尘器等；
• ③高效除尘器：除尘效率为95％以上，
一般除尘过程：
1）气体最适宜的操作速度范围为1.8～2.8m/s。
2）当泡沫层高度为30mm时，除尘效率为95～ 99%；当泡沫层高度增至120mm时，除尘效率 为99.5%。 3）压力损失为600～800Pa。
第五章 旋风除尘器PPT课件

第五章 旋风除尘器PPT课件


d
1
exp
0.693
d dc
p 50
1
n 1
•
n 1 1 0.67 D 0.14
T
0.33
•
283 D——旋风器的直径
• 2．由 • 3．
与 d p d 50
的关系图查取
总 Ri di
23
（四）影响效率的因素
• 1．工作条件
• 1率）增进大口。但速不度能V过I,V大I增，大过，大则会切影向响速气度流V运θ增动大的，方d向cp减（小剧，烈效、
方向混乱），破坏了正常的涡流运动，另外阻力会加大，故 常选用V2=12—25m/s。
• 2）除尘器的结构尺寸
• 一般而言，直径越小，Ft越大，则效率越小，过小易逃逸。 出口管直径减小，则r0减小，减少了内涡旋，则效率增大。 但dpp减小阻力会增大，故不能太小。
• 筒体长度增大，则效率增大，但过大阻力会增大，所以，筒 体长度不大于5倍筒体直径。另外，希望锥体长度大一点， 这样会使切向速度大和距器壁短。
9
切向速度的分布
气
流
中
心 D Di e
速
度 分
外 涡 旋 Di
布
内涡旋
D
外 筒 壁
10
2．气流的速度
• a．切向速度Vt
• 外涡旋：Vt随半径r的减小而增大，在内外涡旋
的 交 界 面 上 Vt 最 大 ， 交 0.65)rp，rp为排出管半径。
界
面
半
径
r0≈(0.66～
• 内涡旋：Vt随半径r的减小而减小。
• 旋风器斜放对效率影响不大。
• 24
• 气流从除尘器顶部向下高速旋转时，顶部压力下 降，一部分气流会带着细尘粒沿外壁面旋转向上， 到达顶部后，在沿排出管旋转向下，从排出管排
文丘里旋风水膜除尘器的除尘模拟实验PPT资料优秀版

文丘里旋风水膜除尘器的除尘模拟实验PPT资料优秀版


三、实验流程
在文丘里湿式除尘器中所进行的除尘过程可分化为雾化、凝聚、除雾三个过程，前两个过程在文丘里管内进行，后一个过程在捕滴器
内完成。
（1）TH-880Ⅳ型微电脑烟尘平行采样仪（武汉天虹智能仪表厂）：1台
（6）在文丘里水膜除尘器的烟气出口烟道上采样口内，同时测定相应的烟气参数并记录。
（2）用橡胶管将采样管连接到烟尘测试仪上，将采样枪采样嘴和皮托管伸入文丘里水膜除尘器烟气进口采样口内，使采样嘴背对气流
预热10min后转动180º，即采样嘴正对气流方向，同时打开抽气泵的开关进行等速采样。
2、检查TH-880Ⅳ型微电脑烟尘平行采样仪干燥筒内的硅胶干燥剂，保证其呈兰色，清洗瓶内装入3%的H2O2150ml，仔细阅读该装置
的说明及线路连接图，连接线路。
实验三
文丘里—旋风再把选定好的采样 嘴装到采样头上。
（2）用橡胶管将采样管连接到烟尘测试仪上， 将采样枪采样嘴和皮托管伸入文丘里水膜除尘 器烟气进口采样口内，使采样嘴背对气流预热 10min后转动180º，即采样嘴正对气流方向，同 时打开抽气泵的开关进行等速采样。
五、实验步骤
（3）采样完毕后，关掉仪器开关，抽出采样枪， 待温度降下后，小心取出滤筒保存好。
五、实验步骤
1、滤筒的预处理：测试前先将滤筒编号，然后 在105℃烘箱中烘2h，取出后置于干燥器内冷却 20min，再用分析天平测得初重G1并记录。
2、检查TH-880Ⅳ型微电脑烟尘平行采样仪干燥 筒内的硅胶干燥剂，保证其呈兰色，清洗瓶内 装入3%的H2O2150ml，仔细阅读该装置的说明 及线路连接图，连接线路。然后打开电源开关， 预热20~30分钟。
五、实验步骤
3、启动风机：风机启动应在无负荷或负荷很 低的情况下，否则会烧坏电机。因此要在风 机前的阀门处于全闭的情况下启动风机，待 运行正常打开阀门。

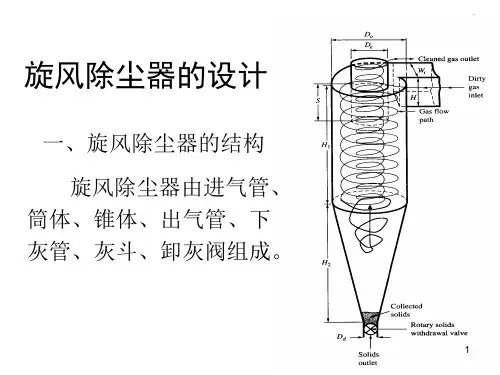

旋风除尘器的设计演示幻灯片

旋风除尘器的设计演示幻灯片

13
1020 320
80 480
1030
550
蜗壳
设计 制图 校对 审核
图号
LX－06
比例
1:2
日期
2006年1月
武汉科技大学环境工程中心
证书号：171020 14
A.法兰的画法
1)法兰材料的确定
采用角钢，查手册：选不等边角钢40×25×4 还可选等边角钢：36×4 2)螺栓孔距确定 需满足JB/ZQ4248-86。如螺栓直径为8mm，孔距大于28mm。对于旋风
8
七、旋风除尘器的效率检验
• 已知处理烟气温度T＝180℃，查表或用公式可得常压下烟 气密度ρg＝0.8kg/m3，动力黏度μ＝2.5×10－5 Pa·s。
由几何尺寸，可得自然返回长 L 2.3D0( De2 / HWi )1/ 3 2.30.84( 0.422 / 0.420.18)1/ 3 2 m
十、零件图的画法
A.蜗壳的画法
1)蜗壳出口断面尺寸确定 出口风速：v＝12~15m/s abv＝Q，取a＝b； a＝（Q/v）1/2＝〔5000/（15×3600）〕 1/2 ＝0.304~0.340 取a＝b＝320mm 2)确定偏心距 考虑焊接方便，蜗壳出口内壁距旋风出气管20mm， 于是中心线到出口蜗壳出口内壁距半径：r＝230mm， 中心线距蜗壳外壁半径：R＝210+20+320＝550mm。 偏心距：e＝320/4＝8mm
• 因ηT ＞85%，故满足设计要求。
八、压力损失估算
p k gVc2 (6 ~ 9) 0.819.52 811 ~ 1216 Pa
2
2
压力损失取上限，旋风除尘器阻力近似为1300Pa。
10
九、结构设计
立式旋风水膜除尘器

立式旋风水膜除尘器

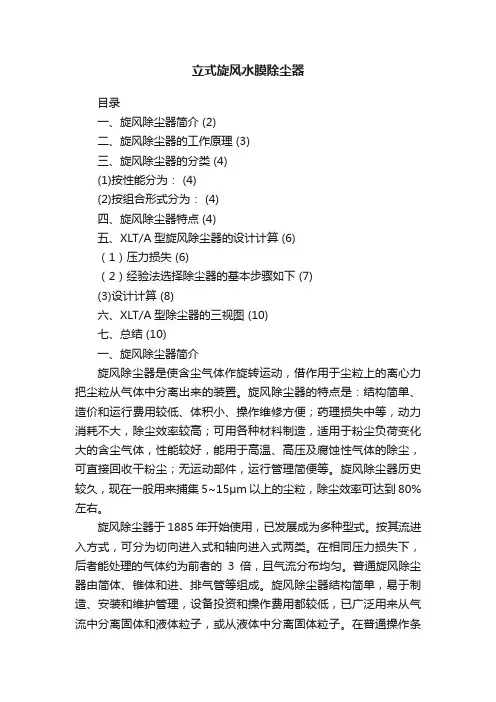

立式旋风水膜除尘器目录一、旋风除尘器简介 (2)二、旋风除尘器的工作原理 (3)三、旋风除尘器的分类 (4)(1)按性能分为： (4)(2)按组合形式分为： (4)四、旋风除尘器特点 (4)五、XLT/A型旋风除尘器的设计计算 (6)（1）压力损失 (6)（2）经验法选择除尘器的基本步骤如下 (7)(3)设计计算 (8)六、XLT/A型除尘器的三视图 (10)七、总结 (10)一、旋风除尘器简介旋风除尘器是使含尘气体作旋转运动，借作用于尘粒上的离心力把尘粒从气体中分离出来的装置。
