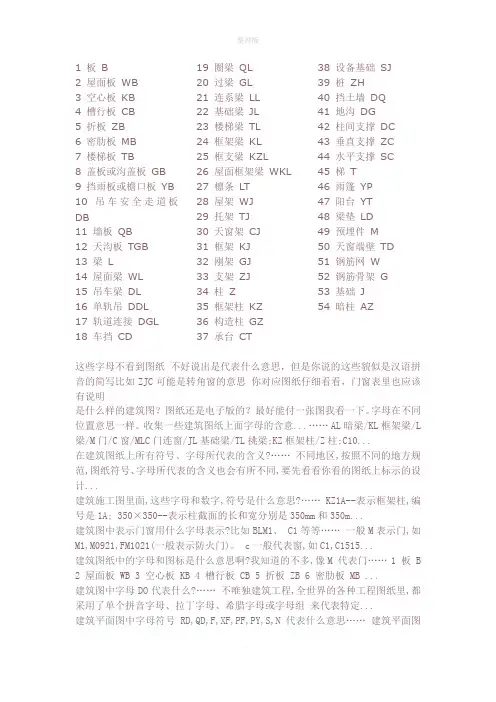

1 板B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD 19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ这些字母不看到图纸不好说出是代表什么意思,但是你说的这些貌似是汉语拼音的简写比如ZJC可能是转角窗的意思你对应图纸仔细看看,门窗表里也应该有说明是什么样的建筑图?图纸还是电子版的?最好能付一张图我看一下。
字母在不同位置意思一样。
收集一些建筑图纸上面字母的含意...…… AL暗梁/KL框架梁/L 梁/M门/C窗/MLC门连窗/JL基础梁/TL挑梁;KZ框架柱/Z柱;C10...在建筑图纸上所有符号、字母所代表的含义?…… 不同地区,按照不同的地方规范,图纸符号、字母所代表的含义也会有所不同,要先看看你看的图纸上标示的设计...建筑施工图里面,这些字母和数字,符号是什么意思?…… KZ1A--表示框架柱,编号是1A; 350×350--表示柱截面的长和宽分别是350mm和350m...建筑图中表示门窗用什么字母表示?比如BLM1、 C1等等…… 一般M表示门,如M1,M0921,FM1021(一般表示防火门)。
房屋的建造一般需经设计和施工两个过程,设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程,还应在初步设计基础上增加技术设计(或称扩大初步设计)阶段,以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求,施工图是要求从满足施工要求的角度出发,提供完整翔实的资料。
所以,我们把按照“国标"的规定,用正投影方法画出的一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容,并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类:一类是建筑施工图(简称“建施"),主要表示建筑物的总体布局,外部造型、内部布置、细部构造、装修和施工;另一类是结构施工图(简称“结施”),主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式:一种是表示整体的图纸,以此来反映建筑物的全貌;另一类则是表示局部,反映各个细部的具体做法。
建筑施工图表示整体的图纸有:总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图,如楼梯详图、门窗详图等。
结构施工图中,表示整体的图纸有:基础平面图、楼层结构平面图、屋顶结构平面图等.表示细部的图纸有:基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中,一套完整的施工图,根据其专业内容或作用的不同,包括如下内容:(1)图纸目录。
(2)设计总说明。
(3)建筑施工图.(4)结构施工图.(5)建筑装修图。
(6)设备施工图(简称“设施”),本书不做讨论.阅读施工图时,应按先整体后局部,先文字说明后图样,先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋,尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点,但其基本的组成内容是相似的,构成他们的基本构配件通常有:基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。
施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件,它详细描述了建筑物的设计、构造和施工过程。
施工图纸中使用了许多特定的符号和标记,这些符号代表着不同的建筑元素和设备。
本文将介绍施工图纸中常用符号的含义和解释,帮助读者更好地理解和应用这些建筑符号。
一、基础符号1、直线:在施工图纸中,直线代表物体的轮廓或边界。
例如,墙壁、天花板和地面都可以用直线表示。
2、圆:圆通常用来表示圆形物体或曲面。
例如,管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。
3、矩形:矩形通常用来表示方形物体或平面。
例如,窗户、门和墙壁都可以用矩形表示。
4、弧形:弧形代表曲线形状的物体或表面。
例如,穹顶、拱形门和曲线墙面都可以用弧形表示。
二、设备符号1、电器符号:在施工图纸中,电器符号代表各种电气设备和部件,如电线、开关、插座和灯具等。
每个符号都代表不同的电器元素,例如灯泡表示灯具,方框表示开关。
2、管道符号:管道符号代表各种管道和流体系统,如水管、气管、油管和排水管等。
每个符号都代表不同的管道元素,例如圆圈表示管道的接头,箭头表示管道的方向。
三、结构符号1、楼板符号:楼板符号代表建筑物的楼层和地面。
每个符号都代表不同的楼板元素,例如实线表示楼板的边缘,虚线表示楼板的开孔。
2、柱子符号:柱子符号代表建筑物中的支撑柱。
每个符号都代表不同的柱子元素,例如矩形表示实心柱,圆形表示圆柱。
四、其他符号1、尺寸符号:在施工图纸中,尺寸符号用于标注物体的尺寸和距离。
例如,箭头表示测量方向,波浪线表示连续测量。
2、标高符号:标高符号用于表示地面的高度和建筑物的水平面。
例如,三角形表示标高的高度,虚线表示相对高度。
总结:施工图纸中的符号是建筑工程中的重要语言,它们代表着不同的建筑元素和设备。
掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。
本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法,希望能够帮助读者更好地理解和应用这些建筑符号。
施工图常用符号、图例大全一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定:主要承重构件,应绘制水平和竖向定位轴线,并编注轴线号;对非承重墙或次要承重构件,编写附加定位轴线。
2、定位轴线的编号1)横向定位轴线编号用阿拉伯数字,自左向右顺序编写;2)纵向轴线编号用拉丁字母(除I、O、Z),自下而上顺序编写。
平面图上定位轴线的编号,宜标注在图样的下方与左侧。
在两轴线之间,有的需要用附加轴线表示,附加轴线用分数编号。
3)对于详图上的轴线编号,若该详图同时适用多根定位轴线,则应同时注明各有关轴线的编号,如下图所示。
二、索引符号与详图符号1)详细表示某些重要局部,需要另绘制其详图进行表达。
2)对需用详图表达部分应标注索引符号,并在所绘详图处标注详图符号。
三、标高符号标高是标注建筑物高度方向的一种尺寸形式,以米为单位。
绝对标高:以青岛附近黄海平均海平面为零点测出的高度尺寸,它仅使用在建筑总平面图中。
相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。
如楼面、台阶顶面等标高。
结构标高: 指结构构件未经装修的表面的标高。
如圈梁底面、梁顶面等标高。
四、引出线五、其他符号1、连接符号:对于较长的构件,当其长度方向的形状相同或按一定规律变化时,可断开绘制,断开处应用连接符号表示。
连接符号为折断线(细实线),并用大写拉丁字母表示连接编号。
2、折断符号1)直线折断:当图形采用直线折断时,其折断符号为折断线,它经过被折断的图面。
2)曲线折断:对圆形构件的图形折断,其折断符号为曲线。

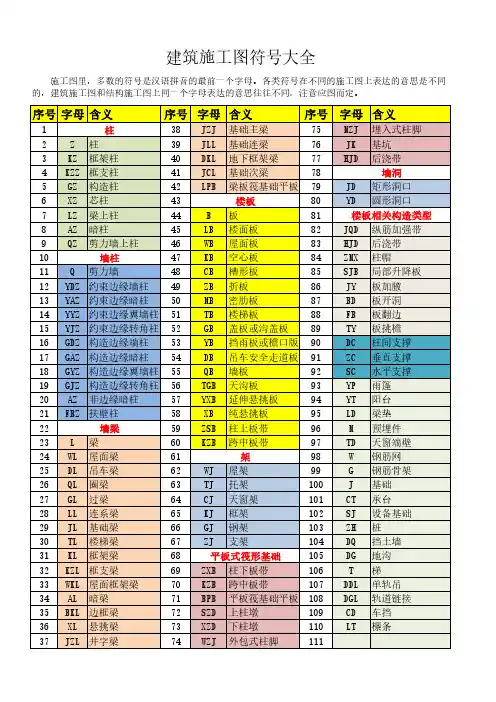

施工图里,多数的符号是汉语拼音的最前一个字母。
各类符号在不同的施工图上表达的意思是不同的,建筑施工图和结构施工图上同一个字母表达的意思往往不同,注意应图而定。
1 板B
2 屋面板WB
3 空心板KB
4 槽行板CB
5 折板ZB
6 密肋板MB
7 楼梯板TB
8 盖板或沟盖板GB
9 挡雨板YB
10 吊车安全走道板DB
11 墙板QB
12 天沟板TGB
13 梁L
14 屋面梁WL
15 吊车梁DL
16 单轨吊DDL
17 轨道连接DGL 18 车挡CD
19 圈梁QL
20 过梁GL
21 连系梁LL
22 基础梁JL
23 楼梯梁TL
24 框架梁KL
25 框支梁KZL
26 屋面框架梁
WKL
27 檩条LT
28 屋架WJ
29 托架TJ
30 天窗架CJ
31 框架KJ
32 刚架GJ
33 支架ZJ
34 柱Z
35 框架柱KZ
36 构造柱GZ
37 承台CT
38 设备基础SJ
39 桩ZH
40 挡土墙DQ
41 地沟DG
42 柱间支撑DC
43 垂直支撑ZC
44 水平支撑SC
45 梯T
46 雨篷YP
47 阳台YT
48 梁垫LD
49 预埋件M
50 天窗端壁TD
51 钢筋网W
52 钢筋骨架G
53 基础J
54 暗柱AZ
KZ2 是一种框架柱,编号为KZ2。
资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载施工图上常用符号大全地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容施工图纸常用的符号集锦2018-03-08 HYPERLINK"https:///s?__biz=MzA5ODE0NDkzNQ==&mid=2651997829&idx =3&sn=c59c84c767403e3d629bf72c6c41309b&chksm=8b70e14dbc07685bf8200a03 d3a191c98c837b82e22f87c7b9897c9a9acfa1a923f1595eafa5&mpshare=1&scene= 23&srcid=03096ddzrhgPdugrdECZwe7d" \l "#" 广联达造价圈广联达造价圈广联达造价圈微信号 gld-zjq功能介绍广联达造价圈致力于为广大造价从业者提供最专业的知识、技巧,和最前沿的行业资讯,争做造价从业者最靠谱的朋友!一、钢筋平法图集常用符号解释la:非抗震构件的钢筋锚固长度。
laE:抗震构件的钢筋锚固长度。
bw:剪力墙的厚度。
bf:转角处的暗柱的厚度。
ln:梁的净跨度。
llE:钢筋的搭接长度。
hc:支座的净宽度。
λv:为约束边缘构件的配筋特征值,计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm,二级不宜大于150mm。
bf:剪力墙厚度。
bc:端柱端头的宽度。
bw:剪力墙厚度。
lc:为约束边缘构件沿墙肢的长度,不应小于图集中表内的数值、1.5bw 和450mm三者的最大值,有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mm。
建筑施工图中符号大全引言建筑施工图作为一种重要的工程图纸,用于指导和记录建筑项目的施工过程。
其中,使用了许多特定的符号来表示不同的建筑元素、材料和施工方式。
本文将介绍建筑施工图中常见的符号,并提供相关解释和示例。
1. 符号分类建筑施工图中的符号可以根据其功能和用途进行分类,主要包括以下几类:1.1 标志符号标志符号用于标识建筑平面图中的不同标志点或标记,通常包括箭头、划线符号等。
例如:•建筑物入口的标志符号:➡️•逃生通道的标志符号:➡️1.2 构件符号构件符号用于表示建筑设计中的构件元素,如墙壁、柱子、梁等。
通常用简化的几何图形来表示,例如:•墙壁的符号:➡️•柱子的符号:➡️1.3 建筑材料符号建筑材料符号用于表示建筑施工图中使用的不同材料类型,如砖石、混凝土、玻璃等。
符号会根据材料的特色和属性进行设计,例如:•砖石的符号:➡️•玻璃的符号:➡️1.4 设备符号设备符号用于表示建筑施工图中的设备元件,如管道、排风扇、电缆等。
符号会根据设备的功能和形状进行设计,例如:•水管的符号:➡️•电缆的符号:⚡️2. 符号示例下面将介绍一些常见的建筑施工图符号,并提供相应的示例图:2.1 建筑物入口标志符号:➡️示例图:➡️________/ \\| |\\ __________/2.2 墙壁构件符号:➡️示例图:➡️➡️➡️➡️➡️➡️➡️➡️2.3 砖石建筑材料符号:➡️示例图:➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️2.4 水管设备符号:➡️示例图:➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️3. 结论本文介绍了建筑施工图中常见的符号,并提供了对应的解释和示例图。
这些符号在建筑施工图中起到了标识、表示和记录的重要作用,为建筑施工提供了必要的信息和指导。
对于建筑从业者来说,熟悉和理解这些符号是十分重要的。
希望本文可以为读者提供一些帮助和参考。
请注意,此文档仅提供了一些常见的建筑施工图符号示例,并不能覆盖所有的符号类型。
工程施工平面图符号工程施工平面图符号种类繁多,基本可以分为建筑、结构、给排水、暖通空调、火灾报警、弱电、照明、绿化、消防、道路等多个方面。
下面我们就来一一介绍一些常见的工程施工平面图符号及其含义。
1.建筑符号建筑平面图中的建筑符号表示了建筑物的尺寸、结构形式、构件材料等信息。
常见的建筑符号有:(1) 墙体:通常用实线代表,不同类型的墙可以用不同样式的线来表示,如实墙、空心墙、双层墙等。
(2) 柱子:用矩形或圆形的符号表示,通常在平面图上标注了柱子的尺寸和编号。
(3) 梁:用横向短线表示,线的宽度和数量表示梁的尺寸和受力情况。
(4) 地板:用水平实线表示,不同类型的地板可以用不同的线样式和颜色表示。
2.结构符号结构平面图中的结构符号表示了建筑物的结构形式、构件连接方式、材料规格等信息。
常见的结构符号有:(1) 钢筋:用线条和符号表示,常见的表示方法有横向波浪线和斜向斜线交叉。
(2) 钢柱:用矩形或圆形的符号表示,通常在平面图上标注了柱子的尺寸、编号和钢筋连接方式。
(3) 钢梁:用横向短线表示,通常在平面图上标注了梁的尺寸、编号和连接方式。
3.给排水符号给排水平面图中的给排水符号表示了建筑物的给水管道、排水管道、水管连接方式、阀门安装位置等信息。
常见的给排水符号有:(1) 给水管道:用实线表示,通常标注了管道的规格、材料、管径、连接方式等信息。
(2) 排水管道:用虚线表示,通常标注了管道的规格、材料、管径、连接方式等信息。
(3) 阀门:用小圆圈和"V"字符号表示,通常标注了阀门的规格、材料、连接方式等信息。
4.暖通空调符号暖通空调平面图中的暖通空调符号表示了建筑物的供暖系统、通风系统、空调系统、管道连接方式、设备位置等信息。
常见的暖通空调符号有:(1) 空调设备:用方形或圆形的符号表示,通常标注了设备的型号、规格、功率、连接方式等信息。
(2) 风管:用虚线表示,通常标注了风管的规格、材料、管径、连接方式等信息。
附录一建筑施工常用数据1.常用符号及代号附表1-1 常用构件代号名称代号名称代号名称代号板 B 屋面梁WL 支架ZJ屋面板WB 吊车梁DL 柱z空心板KB 圈梁QL 基础J槽心板CB 过梁GL 设备基础SJ拆板ZB 连系梁LL 桩ZH密肋板MB 基础梁JL 柱间支撑xC楼梯板TB 楼梯梁TL 垂直支撑CC盖板或沟盖板GB 檀条LT 水平支撑SC檐口板YB 屋架WJ 梯T吊车安全走道板CB 托架TJ 雨篷YP墙板QB 天窗架CJ 阳台YT天沟板TGB 刚架GJ 梁垫LD梁L 框架KJ 预埋件M 注:①本表录自《建筑制图标准》GBJ-73;适用于钢筋混凝土预制、现浇构件和钢木构件;②预应力钢筋混凝土构件代号,应在构件代号前加注“Y-”,如Y-DL表示预应力钢筋混凝土吊车梁。
附表1-2 结构施工图常用代号序号符号意义1 F 钢筋直径、圆的直径2 L 长度3 b 宽度4 h 高度5 d 钢筋、圆木、钢管直径、角钢翼缘、扁钢、钢板的厚度6 t 薄壁构件、型钢、钢管的厚度7 n 数量8 s 间距附表1-3 钢筋代号钢筋种类新符号钢筋种类新符号1级钢φ冷拉IV级钢筋(光面)F L冷拉I级钢φL冷拉IV级钢筋(螺纹)II级钢F V级钢筋(光面)F s冷拉II级钢F L v级钢筋。
(螺纹)III级钢F冷拔低碳钢丝F b冷拉III级钢F L碳素钢丝F AIV级钢(光面)φ刻痕钢丝F kIV级钢(螺纹)钢绞线F J普通碳素钢金属结构钢牌号标记牌号标记#1钢白色十黑色锰钢黄色十蓝色#2钢黄色硅锰钢红色十黑色#3钢红色锰钒钢蓝色十绿色#4钢黑色铬钢绿色十黄色#5钢绿色铬硅钢蓝色十红色#6钢蓝色铬锰钢蓝色十黑色#7钢红色十棕色钼钢紫色优质碳素结构用钼铬钢紫色十绿色#0~5 白色钼铬锰钢紫色十绿色#20~25 棕色十绿色铬钼钢铝白色#30~40 白色十蓝色铬钼铝钢黄色十紫色#40 白色十棕色硼钢紫色十黑色#15~40Mn 白色二条附表1-5 建材、设备的规格型号标志土建材料规格表示法电器材料设备规格表示法上下水材料设备规格表示法符号意义符号意义符号意义∠三角铁DG电线管VLV室内铝芯塑料电缆-扁钢、钢板G焊接钢管XLV铝心乙烯护套电缆I 工字钢VG硬塑料管Ps 管线承受压力如1.6N /mm‘φ圆形材料直径SWG英国标准线规Dg公称通径、毫米“英寸AWG美国线规d管螺纹、英寸@ 每个、每样BWG 伯明翰线规n 螺栓孔数目# 号CWG 中国线规z 闸阀mm毫米BW 绝缘塑料护套管J 截止阀HV硬度HPV 电话线型号L 节流阀kg 千克、公斤HBV 广播线型号Q 球阀t 吨、公吨RVS 灯用钢芯统型软线 D 蝶阀m 米、100厘米RFS 灯用钢芯复合软线G 隔膜阀M2平方米BLV 铝芯瓷夹塑料线X 旋塞阀M3立方米BLFX 室内铝芯橡胶线H 止回罚(底阀)BBLX 铝芯玻系橡胶线 A 安全罚BLXF 室外橡皮线Y 减压阀LJ 裸铝线s 疏水阀附表1-6 常用材料强度的符号符号意义符号意义不同受力状态下各种材料的强度符号屈服受拉受压受剪弯曲受拉弯曲受压ƒ泛指材料强度ƒa钢材强度ƒayƒatƒacƒs钢筋强度ƒsy,ƒso.aƒstƒscƒp预应力束强度ƒp y,ƒpo.2ƒvtƒpcƒc混凝土强度ƒctƒccƒcvƒctmƒccmƒm砌体强度ƒmiƒmcƒmvƒmimƒmcmƒi木材强度ƒitƒicƒivƒiimƒicm注:在不致混淆时,可省略表示某种材料意义的下标。
12施工网免费为您提供最详细的 建筑常用构件代号大全,包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种 建筑图纸符号大全 都有。
一、柱代号二、墙柱代号三、梁代号四、墙梁代号五、54种建筑图纸符号大全如果您想下载以上所有常用建筑图纸符号大全,请点击以下的一键下载按钮进行下载一、常用建筑符号解释在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
@表示钢筋间距,Φ表示钢筋型号,也就是我们所说的一二三四五级 钢筋符号 。
1、箍筋表示方法:⑴φ10@100/200(2)表示箍筋为φ10,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
2、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
3、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22为通长,4φ12架立筋,用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
4、梁腰中钢筋表示方法:⑴G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
工程施工图各种符号1. 尺寸标注符号尺寸标注符号用于标注构件的尺寸,包括长度、宽度、厚度等。
常见的尺寸标注符号包括标注箭头、尺寸线、标注数字等。
标注箭头用于指示尺寸的方向,尺寸线则连接箭头和标注数字,用于表示尺寸的大小。
尺寸标注符号需要按照国家标准进行标注,以保证施工图的准确性。
2. 材料标注符号材料标注符号用于标注构件的材料,包括钢筋、混凝土、砖等。
常见的材料标注符号包括材料图例、标注文字等。
材料图例用于表示不同材料的符号,标注文字则用于说明具体材料的规格和型号。
材料标注符号需要按照相关规范进行标注,以确保施工材料的质量和规格。
3. 设备标注符号设备标注符号用于标注施工图中的设备,包括管道、阀门、泵等。
常见的设备标注符号包括设备图例、标注文字等。
设备图例用于表示不同设备的符号,标注文字则用于说明设备的型号和规格。
设备标注符号需要按照相关标准进行标注,以保证施工设备的选择和安装。
4. 土建施工标注符号土建施工标注符号用于标注土建施工图中的各种信息,包括地基、地下管线、建筑物结构等。
常见的土建施工标注符号包括分层标注、平面布置图、结构图等。
分层标注用于标注建筑物的不同层次,平面布置图用于标注建筑物的平面布置,结构图用于标注建筑物的结构形式。
土建施工标注符号需要按照土建施工图设计规范进行标注,以确保施工的安全和稳定。
5. 电气施工标注符号电气施工标注符号用于标注电气施工图中的各种信息,包括电缆、开关、插座等。
常见的电气施工标注符号包括电气图例、电气符号、标注文字等。
电气图例用于表示不同电气设备的符号,电气符号用于表示电气设备的连接和布置,标注文字用于说明电气设备的型号和规格。
电气施工标注符号需要按照电气施工图设计规范进行标注,以确保电气设备的选择和安装。
以上是工程施工图中常见的符号使用情况,这些符号是施工图中必不可少的一部分,通过这些符号的合理标注可以让施工图更加清晰明了,为施工提供更好的指导。
希望以上内容能够帮到大家,如果有任何问题欢迎大家留言讨论。
建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程,设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程,还应在初步设计基础上增加技术设计(或称扩大初步设计)阶段,以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求,施工图是要求从满足施工要求的角度出发,提供完整翔实的资料。
所以,我们把按照“国标”的规定,用正投影方法画出的一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容,并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类:一类是建筑施工图(简称“建施”),主要表示建筑物的总体布局,外部造型、内部布置、细部构造、装修和施工;另一类是结构施工图(简称“结施”),主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式:一种是表示整体的图纸,以此来反映建筑物的全貌;另一类则是表示局部,反映各个细部的具体做法。
建筑施工图表示整体的图纸有:总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图,如楼梯详图、门窗详图等。
结构施工图中,表示整体的图纸有:基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有:基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中,一套完整的施工图,根据其专业内容或作用的不同,包括如下内容:(1)图纸目录。
(2)设计总说明。
(3)建筑施工图。
(4)结构施工图。
(5)建筑装修图。
(6)设备施工图(简称“设施”)阅读施工图时,应按先整体后局部,先文字说明后图样,先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋,尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点,但其基本的组成内容是相似的,构成他们的基本构配件通常有:基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。
建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程,设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程,还应在初步设计基础上增加技术设计(或称扩大初步设计)阶段,以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求,施工图是要求从满足施工要求的角度出发,提供完整翔实的资料。
所以,我们把按照“国标”的规定,用正投影方法画出的一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容,并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类:一类是建筑施工图(简称“建施”),主要表示建筑物的总体布局,外部造型、内部布置、细部构造、装修和施工;另一类是结构施工图(简称“结施”),主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式:一种是表示整体的图纸,以此来反映建筑物的全貌;另一类则是表示局部,反映各个细部的具体做法。
建筑施工图表示整体的图纸有:总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图,如楼梯详图、门窗详图等。
结构施工图中,表示整体的图纸有:基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有:基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中,一套完整的施工图,根据其专业内容或作用的不同,包括如下内容:(1)图纸目录。
(2)设计总说明。
(3)建筑施工图。
(4)结构施工图。
(5)建筑装修图。
(6)设备施工图(简称“设施”)阅读施工图时,应按先整体后局部,先文字说明后图样,先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋,尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点,但其基本的组成内容是相似的,构成他们的基本构配件通常有:基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。
建筑施工图作为专业的建筑图纸,具有一个严格的符号使用规则,这种专用的行业语言是保证不同的建筑施工人员能够读懂图纸的必要手段。
下面向大家简单介绍一些建筑施工图的常用符号:
1.
2.
第九课:常用建筑构造配件图例
由于平面图一般采用 1:50、1:100、1:200的比例绘制,各层平面图中的楼梯、门窗、卫生设备等都不能按照实际形状画出,均
采用“国标”规定的图例来表示,而相应的具体构造用较大比例的详图表达。
“国标”中常用的建筑构造及配件图例如表:
1.
2.。
土建施工图中得常用符号
五、施工图中常用得符号
1、定位轴线
在施工图中通常将房屋得基础、墙、柱、墩与屋架等承重构件得轴线画出,并进行编号,以便于施工时定位放线与查阅图纸。
这些轴线称为定位轴线。
定位轴线及编号得画法
“国标”规定,定位轴线用细点划线绘制。
轴线编号得圆圈用细实线绘制,其直径为8mm。
在圆圈内写上编号。
平面图上水平方向得编号用阿拉伯数字,从左向右依次编写(如右图由1到9)。
垂直方向得编号,用大写拉丁字母自下而上顺次编写(如右图由A到E)。
I、O及Z三个字母不得作轴线编号,以免与数字1、0及
2混淆。
在较简单或对称得房屋中,平面图得轴线编号一般标注在图形得下方及左侧。
较复杂或不对称得房屋,图形上方与右侧也可以标注。
对于一些与主要承重构件相联系得次要构件,它得定位轴线一般作为附加轴线,编号用分数表示,如右图中得“1/A”。
分母表示前一轴线得
编号,如“A”;分子表示附加轴线得编号,用阿拉伯数字顺序编写。
在画详图时,轴线编号得圆圈直径为10mm。
通用详图得轴线号,只用圆圈,不注写编号。
如一个详图适用于几个轴线时,应同时将各有关轴线得编号注明。
(a)通用详图得轴线号,只用圆圈,不写编号。
(b)详图用于两个轴线时。
(c)详图用于三个或三个以上轴线时。
(d)详图用于三个以上连续编号得轴线时。
2、标高符号
在总平面图、平、立、剖面图上,常用标高符号表示某一部位得高度。
各图上所用标高符号以细实线绘制。
标高数值以米为单位,一般注至小数点后三位(总平面图中为二位数)。
图中得标高数字表示其完成面得数值。
如标高数字前有“-”号得,表示该处完成面低于零点标高。
如数字前没有符号得,表示高于零点标高。
标高符号形式
标高符号画法
立面图与剖面图上标高符号注法
3、索引符号与详图符号
为方便施工时查阅图样,在图样中得某一局部或构件,如需另见详图时,常用索引符号注明画出详图得位置、详图得编号及详图所在得图纸编号,如右图中剖面图B轴线上所示。
索引符号画法
用一引出线指出要画详
图得地方,在线得另一端画一细实线圆,其直为10mm。
引出线应对准圆心,圆内过圆心画一水平线,上半圆中用阿拉伯数字注明该详图得编号,下半圆中用阿拉伯数字注明该详图所在图纸得编号。
索引符号画法
当索引符号用于索引剖面详图时,应在被剖切得部位绘制剖切位置线。
引出线所在一侧应为剖视方向。
详图符号
表示详图得位置与编号,用一粗实线圆绘制,直径为14mm。
详图与被索
引得图样同在一张图纸内时,应在符号内用阿拉伯数字注明详图符号。
如不在同一张图纸内,可用细实线在符号内画一水平直径,在上半圆中注明详图编号,在下半圆中注明被索引图纸号。
零件、钢筋、杆件、设备等得编号
本编号应用阿拉伯数字按顺序编写,并应以直径为6mm得细实线圆绘制。
4、指北针
用细实线圆绘制,直径宜为24mm。
指针尖为北向,指针尾部宽度宜为3mm。
需用较大直径绘制指北针时,指针尾部宽度宜为直径得1/8。
