金刚石串珠锯的一项改进技术
陈冀渝
【期刊名称】《石材》
【年(卷),期】2002(000)010
【摘要】@@ 金刚石串珠锯作为新一代切具已在石材、砼等硬脆预材料的切割加工中得到广泛应用 . 现用的金刚石串珠锯是由在基材上经电镀或金属烧结成的金刚石串珠 , 以一定间隔固定在钢丝绳芯上而制成 . 为了加固在串珠与钢丝绳间填充聚氨酯类的热塑性树脂材料 . 这一技术曾获得欧洲发明专利 . 但是 , 金刚石串珠锯 , 切割过程中对串珠冲击很大 , 在钢丝绳移动方向上 , 串珠顶端部位摩耗增大 , 产生龟裂或碎落 , 而串珠偏移固定位置或固定层从钢丝绳上松脱 , 使其转动 , 不能再固定串珠 , 产生异常的早期摩耗 , 或使钢丝绳与串珠内部接触而摩耗 , 导致切具磨损 . 针对这些技术问题 , 有必要对现用的金刚石串珠锯进行技术改进 . 对此 , 海外一公司的技术人员推出了一项技术小发明 . 该技术发明看似不起眼 , 但收效奇佳 .
【总页数】1页(P34-34)
【作者】陈冀渝
【作者单位】四川建材科学研究院,四川,成都,610000
【正文语种】中文
【中图分类】TU754
【相关文献】
1.几款国内外金刚石多绳串珠锯的轮系张紧系统及外型设计
2.金刚石串珠锯的改进
3.金刚石串珠锯与臂式锯组合开采大理石工艺方法介绍
4.花岗石砂锯与多绳金刚石串珠锯主要技术性能比较
5.简易金刚石串珠锯的设计
因版权原因，仅展示原文概要，查看原文内容请购买。

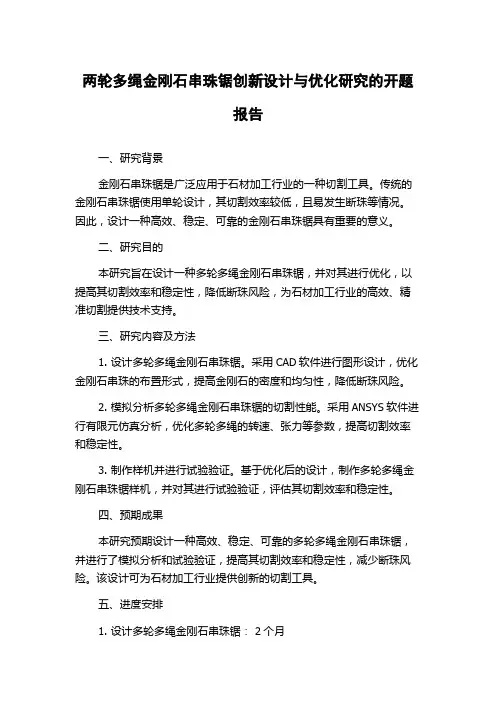

两轮多绳金刚石串珠锯创新设计与优化研究的开题报告一、研究背景金刚石串珠锯是广泛应用于石材加工行业的一种切割工具。
传统的金刚石串珠锯使用单轮设计，其切割效率较低，且易发生断珠等情况。
因此，设计一种高效、稳定、可靠的金刚石串珠锯具有重要的意义。
二、研究目的本研究旨在设计一种多轮多绳金刚石串珠锯，并对其进行优化，以提高其切割效率和稳定性，降低断珠风险，为石材加工行业的高效、精准切割提供技术支持。
三、研究内容及方法1. 设计多轮多绳金刚石串珠锯。
采用CAD软件进行图形设计，优化金刚石串珠的布置形式，提高金刚石的密度和均匀性，降低断珠风险。
2. 模拟分析多轮多绳金刚石串珠锯的切割性能。
采用ANSYS软件进行有限元仿真分析，优化多轮多绳的转速、张力等参数，提高切割效率和稳定性。
3. 制作样机并进行试验验证。
基于优化后的设计，制作多轮多绳金刚石串珠锯样机，并对其进行试验验证，评估其切割效率和稳定性。
四、预期成果本研究预期设计一种高效、稳定、可靠的多轮多绳金刚石串珠锯，并进行了模拟分析和试验验证，提高其切割效率和稳定性，减少断珠风险。
该设计可为石材加工行业提供创新的切割工具。
五、进度安排1. 设计多轮多绳金刚石串珠锯： 2个月2. 模拟分析多轮多绳金刚石串珠锯的切割性能：3个月3. 制作样机并进行试验验证： 2个月4. 成果总结和答辩：1个月六、参考文献1. Li, L., Li, X., & Li, J. (2019). Dynamic performance analysis of diamond wire sawing for silicon wafer processing. International Journal of Advanced Manufacturing Technology, 101(1-4), 363-375.2. Kannan, R., & Nagarajan, P. (2014). Multi layer diamond wire sawing for delicate processing of crystalline silicon wafers. Journal of Materials Research and Technology, 3(3), 229-234.3. Wang, J., & Chen, R. (2019). Optimization of wire saw parameters for crystalline silicon slicing. Journal of Materials Processing Technology, 270, 96-104.。

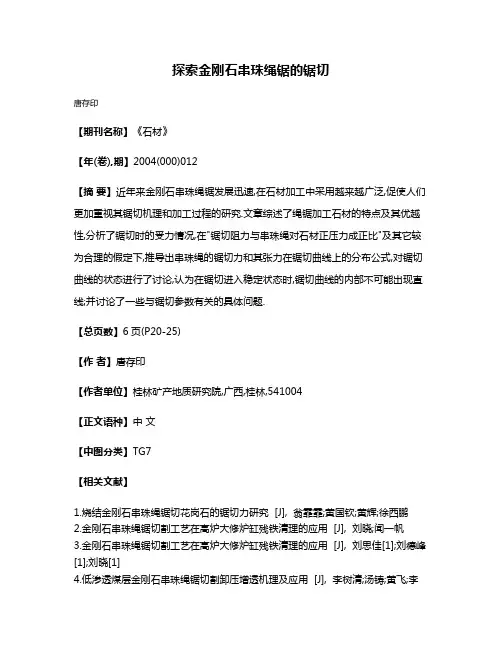

探索金刚石串珠绳锯的锯切
唐存印
【期刊名称】《石材》
【年(卷),期】2004(000)012
【摘要】近年来金刚石串珠绳锯发展迅速,在石材加工中采用越来越广泛,促使人们更加重视其锯切机理和加工过程的研究.文章综述了绳锯加工石材的特点及其优越性,分析了锯切时的受力情况,在"锯切阻力与串珠绳对石材正压力成正比"及其它较为合理的假定下,推导出串珠绳的锯切力和其张力在锯切曲线上的分布公式,对锯切曲线的状态进行了讨论,认为在锯切进入稳定状态时,锯切曲线的内部不可能出现直线;并讨论了一些与锯切参数有关的具体问题.
【总页数】6页(P20-25)
【作者】唐存印
【作者单位】桂林矿产地质研究院,广西,桂林,541004
【正文语种】中文
【中图分类】TG7
【相关文献】
1.烧结金刚石串珠绳锯切花岗石的锯切力研究 [J], 翁霏霏;黄国钦;黄辉;徐西鹏
2.金刚石串珠绳锯切割工艺在高炉大修炉缸残铁清理的应用 [J], 刘晓;闻一帆
3.金刚石串珠绳锯切割工艺在高炉大修炉缸残铁清理的应用 [J], 刘思佳[1];刘德峰[1];刘晓[1]
4.低渗透煤层金刚石串珠绳锯切割卸压增透机理及应用 [J], 李树清;汤铸;黄飞;李
波;蔡康旭;刘诚;段蓉;朱颜平;杨党震
5.金刚石串珠绳锯切缝煤层实验装置的研制 [J], 汤铸;李树清;黄飞;朱颜平;杨党震因版权原因，仅展示原文概要，查看原文内容请购买。

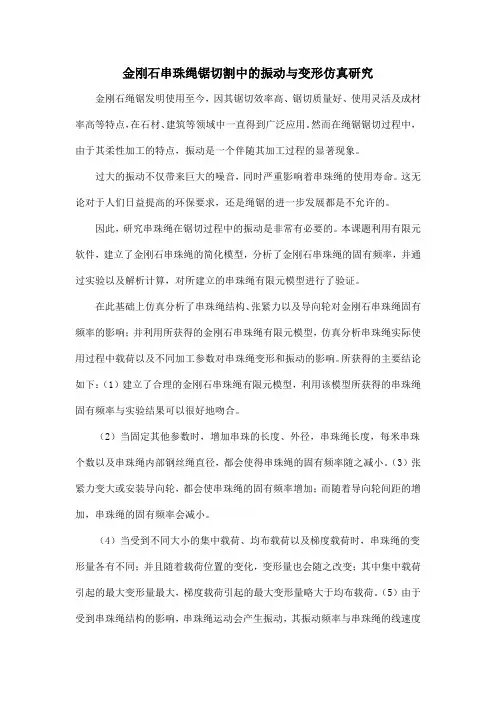

金刚石串珠绳锯切割中的振动与变形仿真研究金刚石绳锯发明使用至今，因其锯切效率高、锯切质量好、使用灵活及成材率高等特点，在石材、建筑等领域中一直得到广泛应用。
然而在绳锯锯切过程中，由于其柔性加工的特点，振动是一个伴随其加工过程的显著现象。
过大的振动不仅带来巨大的噪音，同时严重影响着串珠绳的使用寿命。
这无论对于人们日益提高的环保要求，还是绳锯的进一步发展都是不允许的。
因此，研究串珠绳在锯切过程中的振动是非常有必要的。
本课题利用有限元软件，建立了金刚石串珠绳的简化模型，分析了金刚石串珠绳的固有频率，并通过实验以及解析计算，对所建立的串珠绳有限元模型进行了验证。
在此基础上仿真分析了串珠绳结构、张紧力以及导向轮对金刚石串珠绳固有频率的影响；并利用所获得的金刚石串珠绳有限元模型，仿真分析串珠绳实际使用过程中载荷以及不同加工参数对串珠绳变形和振动的影响。
所获得的主要结论如下：（1）建立了合理的金刚石串珠绳有限元模型，利用该模型所获得的串珠绳固有频率与实验结果可以很好地吻合。
（2）当固定其他参数时，增加串珠的长度、外径，串珠绳长度，每米串珠个数以及串珠绳内部钢丝绳直径，都会使得串珠绳的固有频率随之减小。
（3）张紧力变大或安装导向轮，都会使串珠绳的固有频率增加；而随着导向轮间距的增加，串珠绳的固有频率会减小。
（4）当受到不同大小的集中载荷、均布载荷以及梯度载荷时，串珠绳的变形量各有不同；并且随着载荷位置的变化，变形量也会随之改变；其中集中载荷引起的最大变形量最大，梯度载荷引起的最大变形量略大于均布载荷。
（5）由于受到串珠绳结构的影响，串珠绳运动会产生振动，其振动频率与串珠绳的线速度v以及单位长度上的串珠个数N有关，其相应关系可表述为：f=N*v（Hz）。
（6）通过仿真可以发现：影响金刚石串珠产生变形的主要原因是金刚石串珠绳加工过程所承受的载荷，而影响金刚石串珠绳振动频率的主要因素是串珠绳的运动速度及其串珠结构。

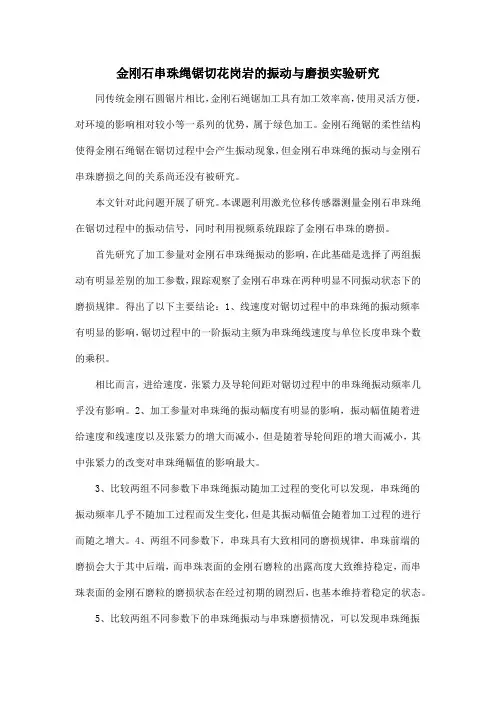

金刚石串珠绳锯切花岗岩的振动与磨损实验研究同传统金刚石圆锯片相比，金刚石绳锯加工具有加工效率高，使用灵活方便，对环境的影响相对较小等一系列的优势，属于绿色加工。
金刚石绳锯的柔性结构使得金刚石绳锯在锯切过程中会产生振动现象，但金刚石串珠绳的振动与金刚石串珠磨损之间的关系尚还没有被研究。
本文针对此问题开展了研究。
本课题利用激光位移传感器测量金刚石串珠绳在锯切过程中的振动信号，同时利用视频系统跟踪了金刚石串珠的磨损。
首先研究了加工参量对金刚石串珠绳振动的影响，在此基础是选择了两组振动有明显差别的加工参数，跟踪观察了金刚石串珠在两种明显不同振动状态下的磨损规律。
得出了以下主要结论：1、线速度对锯切过程中的串珠绳的振动频率有明显的影响，锯切过程中的一阶振动主频为串珠绳线速度与单位长度串珠个数的乘积。
相比而言，进给速度，张紧力及导轮间距对锯切过程中的串珠绳振动频率几乎没有影响。
2、加工参量对串珠绳的振动幅度有明显的影响，振动幅值随着进给速度和线速度以及张紧力的增大而减小，但是随着导轮间距的增大而减小，其中张紧力的改变对串珠绳幅值的影响最大。
3、比较两组不同参数下串珠绳振动随加工过程的变化可以发现，串珠绳的振动频率几乎不随加工过程而发生变化，但是其振动幅值会随着加工过程的进行而随之增大。
4、两组不同参数下，串珠具有大致相同的磨损规律，串珠前端的磨损会大于其中后端，而串珠表面的金刚石磨粒的出露高度大致维持稳定，而串珠表面的金刚石磨粒的磨损状态在经过初期的剧烈后，也基本维持着稳定的状态。
5、比较两组不同参数下的串珠绳振动与串珠磨损情况，可以发现串珠绳振
动大，其串珠磨损也更为剧烈，串珠绳的切割寿命更少一些。
一种金刚石绳锯机获得专利
佚名
【期刊名称】《石材》
【年(卷),期】2014(0)11
【摘要】由长沙市德天冶金科技有限公司申请的一种金刚石绳锯机获得专利，申请号：201120536506，其机座通过滚轮支承于导轨上，该机座上面设置机体，在机体上安装行走装置、旋转装置、动力装置及导向装置，该旋转装置包括一连接套，该连接套一端同轴连接一蜗轮，该蜗轮经蜗杆连接旋转电机的输出端；连接套另一端设置有沿垂直其轴向延伸的滑槽，一绳锯架的移动梁活动配设于滑槽中，移动梁上设置有沿其长度方向延伸的丝杆，该丝杆的一端设有从传动链轮，该从传动链轮经主传动链轮连接移动电机，连接套上固定设置有与丝杆相配合的螺母；该动力装置的主电机安装于移动梁上，绕设绳锯的主飞轮安装于主电机输出轴上；该导向装置包括设置于绳锯架上且位于主飞轮前方上、下侧的上、下导向轮，上、下导向轮分别通过摆动杆与绳锯架连接。
【总页数】1页(P45-45)
【正文语种】中文
【相关文献】
1.一种沟槽式金刚石串珠和金刚石绳锯获得专利
2.一种金刚石绳锯用注塑模具获得专利
3.一种山核桃脱脯机获得国家专利
4.一种双向止转绳锯串珠及金刚石绳锯获得专利
5.一种改进连接点结构的环形金刚石绳锯获得专利
因版权原因，仅展示原文概要，查看原文内容请购买。

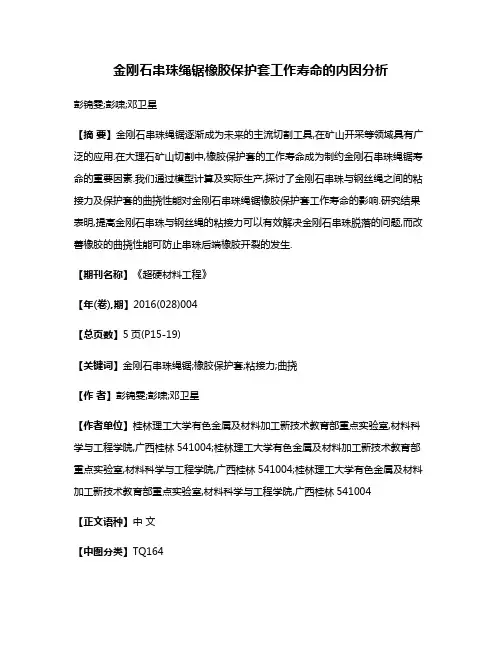

金刚石串珠绳锯橡胶保护套工作寿命的内因分析彭锦雯;彭啸;邓卫星【摘要】金刚石串珠绳锯逐渐成为未来的主流切割工具,在矿山开采等领域具有广泛的应用.在大理石矿山切割中,橡胶保护套的工作寿命成为制约金刚石串珠绳锯寿命的重要因素.我们通过模型计算及实际生产,探讨了金刚石串珠与钢丝绳之间的粘接力及保护套的曲挠性能对金刚石串珠绳锯橡胶保护套工作寿命的影响.研究结果表明,提高金刚石串珠与钢丝绳的粘接力可以有效解决金刚石串珠脱落的问题,而改善橡胶的曲挠性能可防止串珠后端橡胶开裂的发生.【期刊名称】《超硬材料工程》【年(卷),期】2016(028)004【总页数】5页(P15-19)【关键词】金刚石串珠绳锯;橡胶保护套;粘接力;曲挠【作者】彭锦雯;彭啸;邓卫星【作者单位】桂林理工大学有色金属及材料加工新技术教育部重点实验室,材料科学与工程学院,广西桂林541004;桂林理工大学有色金属及材料加工新技术教育部重点实验室,材料科学与工程学院,广西桂林541004;桂林理工大学有色金属及材料加工新技术教育部重点实验室,材料科学与工程学院,广西桂林541004【正文语种】中文【中图分类】TQ1641968年英国人浦劳斯提出将高硬度金刚石和高柔性钢丝绳相结合，制作新型的切割工具的设想。
十年之后，1978年，意大利的APUAN石材矿山成功进行了第一条金刚石串珠绳锯切割实验[1-3]。
金刚石串珠绳锯具有全形貌切割、低能耗、切割效率高、不受尺寸约束、低声低尘、机械体积小而多变、组装方便等优点。
因此在矿山开采、板材切割、大型建筑构件拆迁、水下切割、管道切割等领域得到广泛的应用，并且成为当今世界主流的切割工具[4-5]。
金刚石绳锯主要由高强度钢丝绳、金刚石串珠以及保护套三部分组成。
随着金刚石产业的发展成熟，保护套材料成为制约金刚石串珠绳锯质量的技术短板[6-7]。
保护套主要有橡胶和塑料两种，塑料保护套主要用于石材在生产车间的切割，而橡胶保护套则主要用于户外切割，如矿山切割、老旧设备的拆除、钢筋混凝土切割等，因此工作环境更加恶劣，对其使用要求更高。
