高压输配电线路施工课程标准

第1篇一、课程概述输电工程施工课程主要包括以下四个方面：1. 理论知识：学习输电线路工程的基本原理、技术规范、设计标准等，为后续实践操作打下坚实基础。

2. 施工技术：学习输电线路施工的基本工艺、施工方法、施工设备等，掌握施工过程中的质量控制要点。

3. 安全管理：了解输电线路施工过程中的安全知识，掌握安全操作规程，提高安全意识。

4. 实践操作：通过现场实习、模拟操作等方式，使学生熟练掌握输电线路施工的各项技能。

二、课程内容1. 输电线路工程概述：介绍输电线路工程的概念、分类、发展历程及在我国的应用情况。

2. 输电线路设计：学习输电线路设计的基本原理、设计方法、设计标准等。

3. 输电线路施工工艺：学习输电线路施工的基本工艺、施工方法、施工设备等。

4. 杆塔施工：学习杆塔的种类、构造、施工方法及质量控制要点。

5. 导线及地线施工：学习导线及地线的种类、选择、架设方法及质量控制要点。

6. 绝缘子及金具施工：学习绝缘子及金具的种类、选用、安装方法及质量控制要点。

7. 输电线路施工安全管理：学习输电线路施工过程中的安全知识、安全操作规程及应急预案。

8. 输电线路施工质量控制：学习输电线路施工过程中的质量控制要点、检测方法及整改措施。

9. 输电线路施工组织与管理：学习输电线路施工的组织形式、施工计划、进度控制及成本管理。

10. 输电线路施工新技术与新工艺：学习输电线路施工领域的新技术、新工艺及发展趋势。

三、课程特点1. 理论与实践相结合：课程注重理论知识的学习，同时强调实践操作技能的培养。

2. 案例教学：通过分析实际工程案例，使学生了解输电线路施工的实际情况。

3. 校企合作：与企业合作，为学生提供实习机会，提高学生的实践能力。

4. 注重创新能力：鼓励学生参与课题研究，培养创新意识和创新能力。

总之，输电工程施工课程旨在培养学生具备输电线路施工领域的专业知识和技能，为我国电力事业的发展贡献力量。

通过本课程的学习，学生将能够胜任输电线路施工、设计、运行及检修等工作，为我国电力事业的发展做出贡献。

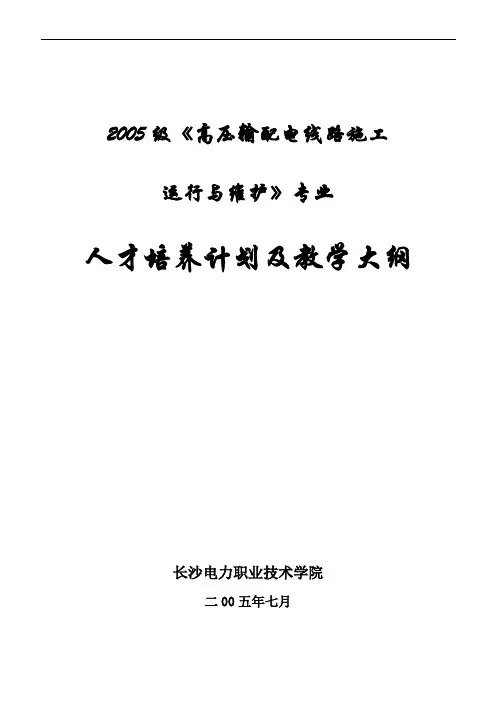

2005级《高压输配电线路施工运行与维护》专业人才培养计划及教学大纲长沙电力职业技术学院二00五年七月目录一、2005级高压输配电线路施工运行与维护专业人才培养计划二、专业课程教学大纲1.《工程制图》……………………………………………………………………………2.《电子技术》……………………………………………………………………………3.《电力安全知识》………………………………………………………………………4.《机械基础》……………………………………………………………………………5.《电工基础》……………………………………………………………………………6.《电工测量》……………………………………………………………………………7.《线路各种规程》………………………………………………………………………8.《高电压技术》………………………………………………………………………9.《电力系统》…………………………………………………………………………10.《送电线路测量》……………………………………………………………………11.《送电线路施工》……………………………………………………………………12.《电气设备》…………………………………………………………………………13.《送电线路运行和检修》……………………………………………………………14.《电力电缆》…………………………………………………………………………15.《线路基础》…………………………………………………………………………16.《线路带电作业技术》………………………………………………………………17.《电网建设工程危险点预测与预控措施》…………………………………………18.《电机学》………………………………………………………………………………三、实践课程教学大纲1.《钳工实习》……………………………………………………………………………2.《电工工艺实习》………………………………………………………………………3.《线路基本工艺实习》…………………………………………………………………4.《输配电线路施工实习》………………………………………………………………5.《认识实习》……………………………………………………………………………6.《测量实习》……………………………………………………………………………7.《线路运行与检修实习》……………………………………………………………8.《反事故演习》………………………………………………………………………9.《计算机综合实习》…………………………………………………………………10.《带电作业实习》……………………………………………………………………11.《毕业实习》…………………………………………………………………………附件：2005级高压输配电线路施工运行与维护专业执行计划2005级《高压输配电线路施工运行与维护》专业人才培养计划一、专业培养目标掌握高压输配电线路施工运行与维护专业职业岗位（群）所需的基础理论知识和专业技能，具备线路施工能力、能进行线路施工运行维护的高级职业技术应用型人才。

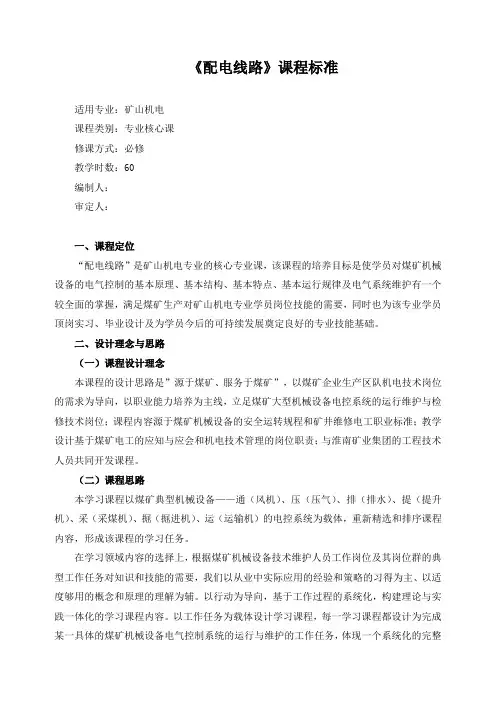

《配电线路》课程标准适用专业：矿山机电课程类别：专业核心课修课方式：必修教学时数：60编制人：审定人：一、课程定位“配电线路”是矿山机电专业的核心专业课，该课程的培养目标是使学员对煤矿机械设备的电气控制的基本原理、基本结构、基本特点、基本运行规律及电气系统维护有一个较全面的掌握，满足煤矿生产对矿山机电专业学员岗位技能的需要，同时也为该专业学员顶岗实习、毕业设计及为学员今后的可持续发展奠定良好的专业技能基础。

二、设计理念与思路（一）课程设计理念本课程的设计思路是”源于煤矿、服务于煤矿”，以煤矿企业生产区队机电技术岗位的需求为导向，以职业能力培养为主线，立足煤矿大型机械设备电控系统的运行维护与检修技术岗位；课程内容源于煤矿机械设备的安全运转规程和矿井维修电工职业标准；教学设计基于煤矿电工的应知与应会和机电技术管理的岗位职责；与淮南矿业集团的工程技术人员共同开发课程。

（二）课程思路本学习课程以煤矿典型机械设备——通（风机）、压（压气）、排（排水）、提（提升机）、采（采煤机）、掘（掘进机）、运（运输机）的电控系统为载体，重新精选和排序课程内容，形成该课程的学习任务。

在学习领域内容的选择上，根据煤矿机械设备技术维护人员工作岗位及其岗位群的典型工作任务对知识和技能的需要，我们以从业中实际应用的经验和策略的习得为主、以适度够用的概念和原理的理解为辅。

以行动为导向，基于工作过程的系统化，构建理论与实践一体化的学习课程内容。

以工作任务为载体设计学习课程，每一学习课程都设计为完成某一具体的煤矿机械设备电气控制系统的运行与维护的工作任务，体现一个系统化的完整的工作过程。

三、课程教学目标本课程的课程标准在制定过程中对培养要求和培养目标等进行调研、分析，内容排序中充分进行调研，与校内外专家进行探讨分析，遵循认知规律，由易到难地设计学习情境，同时兼顾教学工作过程的先后顺序。

（一）专业能力目标1、具备煤矿提升设备电控系统的安装、维护、检修、运行管理能力；2、具备煤矿运输设备电控系统的安装、操作、维护、维修与管理能力；3、具备采煤机械设备电控系统的维护维修、运行管理能力；4、具备通风机械设备电控系统的维护维修、运行管理能力；5、掌握故障分析方法，能对矿山机械设备电气控制系统常见故障进行分析并排除；6、根据完成的工作进行资料收集、整理和存档等技术资料整理能力。

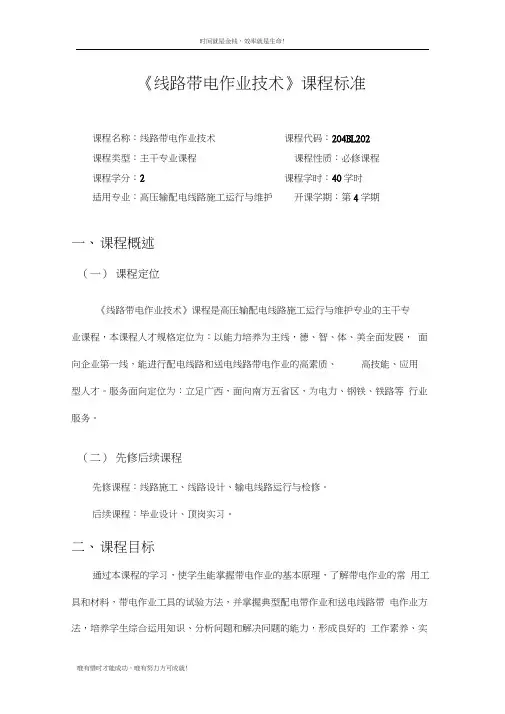

《线路带电作业技术》课程标准课程名称：线路带电作业技术课程代码：204BL202课程类型：主干专业课程课程性质：必修课程课程学分：2 课程学时：40学时适用专业：高压输配电线路施工运行与维护开课学期：第4学期一、课程概述（一）课程定位《线路带电作业技术》课程是高压输配电线路施工运行与维护专业的主干专业课程，本课程人才规格定位为：以能力培养为主线，德、智、体、美全面发展，面向企业第一线，能进行配电线路和送电线路带电作业的高素质、高技能、应用型人才。

服务面向定位为：立足广西，面向南方五省区，为电力、钢铁、铁路等行业服务。

（二）先修后续课程先修课程：线路施工、线路设计、输电线路运行与检修。

后续课程：毕业设计、顶岗实习。

二、课程目标通过本课程的学习，使学生能掌握带电作业的基本原理，了解带电作业的常用工具和材料，带电作业工具的试验方法，并掌握典型配电带作业和送电线路带电作业方法，培养学生综合运用知识、分析问题和解决问题的能力，形成良好的工作素养、实事求是的工作作风，建立职业安全意识和经济意识，达到带电作业工的要求。

（一）能力目标（1 ）能正确选择带电作业工具和材料；（2 ）能检查带电作业用工具，能对带电作业工具进行试验；（3 ）能正确填写带电作业工作票；（4）能编制带电作业方案，了解组织措施；（5）能进行配电模拟带电作业；（7）能进行送电线路摸拟带电作业。

（8 ）能正确保管带电作业工器具。

（二）知识目标（1）掌握带电作业方法分类；（2）了解带电作业的基本原理；（3）了解带电作业工具的分类、型号及其特性；（4 ）了解带电作业的安全距离和危险率；（5 ）了解带电作业中的绝缘配合。

（6）掌握带电作业的作业流程；（三）素质拓展目标（1）培养学生资料查阅能力、自学能力、认真细仔的素质、形成经济意识；（2）培养学生严格遵守操作规程、安全意识、与人合作精神、语言表达能力及；（3）培养学生胆大心细的优良品质；（1 ）具有良好的语言表达与社会沟通能力。

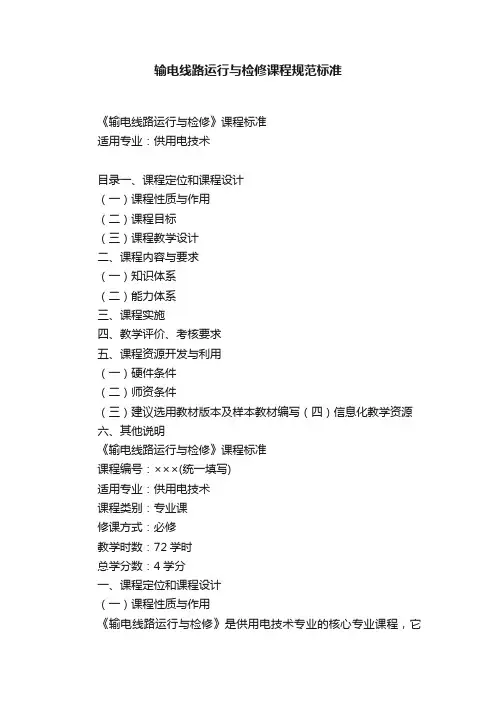

输电线路运行与检修课程规范标准《输电线路运行与检修》课程标准适用专业：供用电技术目录一、课程定位和课程设计（一）课程性质与作用（二）课程目标（三）课程教学设计二、课程内容与要求（一）知识体系（二）能力体系三、课程实施四、教学评价、考核要求五、课程资源开发与利用（一）硬件条件（二）师资条件（三）建议选用教材版本及样本教材编写（四）信息化教学资源六、其他说明《输电线路运行与检修》课程标准课程编号：×××(统一填写)适用专业：供用电技术课程类别：专业课修课方式：必修教学时数：72学时总学分数：4学分一、课程定位和课程设计（一）课程性质与作用《输电线路运行与检修》是供用电技术专业的核心专业课程，它是一门基于典型工作分析；理论和实际操作融为一体的、工学结合的课程；是供用电技术专业针对送变电工程公司、电业局、电网公司和其他厂矿企业中厂用电部分电力线路的施工、运行与维护岗位的专业的核心课程。

本课程主要培养学生：具备吃苦耐劳、团结协作、工作责任心的作风和意识，教学内容与生产实际紧密结合，通过课堂讲授、电化教学、现场教学、技能训练、生产实践等教学环节，使学生全面地掌握输配电线路运行、检修的基本知识和生产技术技能，并通过技能鉴定获得相应工种高级工职业资格证书。

（二）课程目标知识体系目标1.了解与架空输配电线路运行相关的国家/行业标准和规范的能力。

2.编制线路运行技术文件的能力。

3.正确选择工器具，安全运输工器具和材料，正确使用和保养仪器仪表的能力。

4.熟悉定期巡视、故障巡视、登杆检查、通道维护、弧垂调整的作业流程，掌握其基本操作技能。

5.安全用电和外伤急救的能力。

6.熟悉对架空输配电线路检修工作的分类；7.掌握检修工作的组织和安全措施；8.熟悉砼杆、铁塔基础、拉线基础本体容许误差，杆塔上构件的安装规范；9.熟悉导线、避雷线损伤的处理标准，导线、避雷线连接尺寸和技术要求；10.掌握架空输配电线路绝缘子串、金具的基本类型、结构、技术规格和安装规范。

输配电工程施工标准输配电工程施工是指按照相关规范和要求，对输电线路、配电设备等进行安装、调试和保护等工作。

输配电工程的施工标准具有重要的指导意义，对于提高施工质量、保障工程安全具有重要的意义。

本文将对输配电工程施工标准进行详细介绍，包括施工前的准备工作、施工过程中的安全要求、施工质量要求等内容。

二、施工前的准备工作1、施工前的组织准备施工单位在进行输配电工程施工前，应当认真制定施工组织设计，并明确施工的各项任务和责任。

根据工程特点和施工时间等因素，合理安排施工人员和设备。

在施工过程中，应当对施工现场进行认真考察并进行风险评估，加强现场施工管理，确保施工作业的安全。

2、技术准备在进行输配电工程施工前，施工单位应当对所需的材料和设备进行充分的准备。

对于复杂的输配电工程，应当进行技术交底和技术培训，确保施工人员具备必要的技术能力和操作经验。

三、施工过程中的安全要求1、作业人员的安全防护在输配电工程施工中，作业人员应当严格遵守有关安全法规和规定，佩戴好安全防护用品，并按照相关要求进行安全教育和培训，提高安全意识，确保自身的安全。

2、现场安全管理对于施工现场的安全管理，施工单位应当设置警示标志，确保施工现场的安全。

在进行大型设备吊装、作业等危险操作时，需制定详细的施工方案，并由专业人员进行操作、监督，并加强现场管理，做好防护措施，确保施工现场的安全。

3、设备安全运行输配电工程中的设备运行安全是施工过程中的重要环节。

施工单位应当依据相关规范和标准，对设备进行合理的调试和运行，并严格遵守设备运行规程，确保设备的正常运行。

四、施工质量要求1、材料和设备的合格进场在输配电工程施工中，对于使用的材料和设备，应当依据相关规范和标准进行采购，并确保材料和设备的合格进场，合格的材料和设备才能够用于施工。

2、工程施工质量的保障在输配电工程施工过程中，施工单位应当按照设计要求和相关标准进行施工，确保施工质量符合相关规范要求。

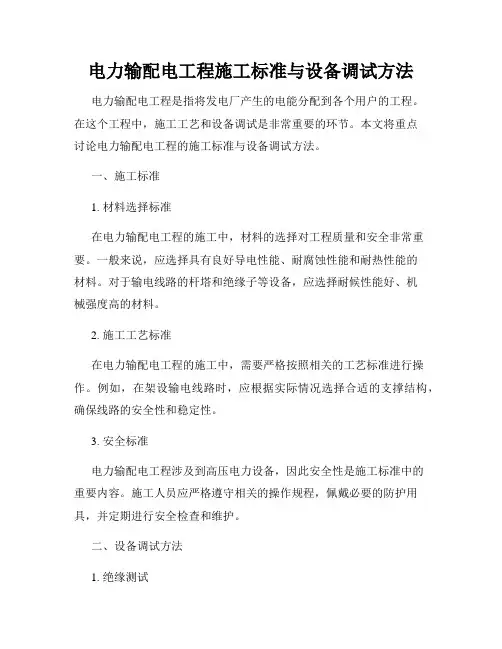

电力输配电工程施工标准与设备调试方法电力输配电工程是指将发电厂产生的电能分配到各个用户的工程。

在这个工程中，施工工艺和设备调试是非常重要的环节。

本文将重点讨论电力输配电工程的施工标准与设备调试方法。

一、施工标准1. 材料选择标准在电力输配电工程的施工中，材料的选择对工程质量和安全非常重要。

一般来说，应选择具有良好导电性能、耐腐蚀性能和耐热性能的材料。

对于输电线路的杆塔和绝缘子等设备，应选择耐候性能好、机械强度高的材料。

2. 施工工艺标准在电力输配电工程的施工中，需要严格按照相关的工艺标准进行操作。

例如，在架设输电线路时，应根据实际情况选择合适的支撑结构，确保线路的安全性和稳定性。

3. 安全标准电力输配电工程涉及到高压电力设备，因此安全性是施工标准中的重要内容。

施工人员应严格遵守相关的操作规程，佩戴必要的防护用具，并定期进行安全检查和维护。

二、设备调试方法1. 绝缘测试在电力输配电工程中，绝缘测试是设备调试的重要环节。

绝缘测试可以用来检测设备绝缘性能的好坏。

常用的绝缘测试方法有直流接地电阻测试、正、负极性相继接地电阻测试和绝缘电阻测试等。

2. 短路试验短路试验是检测电力设备的电气性能的方法之一。

通过在设备上施加短路电流，可以测试设备的负载能力和短路保护系统的工作情况。

3. 阻抗测试阻抗测试是用来测量电力设备的阻抗特性的方法。

通过测量设备的阻抗，可以判断设备的电气性能是否符合要求，并评估设备的运行状态。

以上介绍了电力输配电工程施工标准与设备调试方法的一些内容。

在实际施工中，还需要根据具体情况选择合适的方法和工艺，确保工程的质量和安全。

值得注意的是，电力输配电工程具有一定的复杂性和危险性，施工人员应具备相应的专业知识和技能，严格遵守标准和规程，确保工程的顺利进行。

电气工程及其自动化《输电线路工程施工管理》课程教学大纲课程中文名称：输电线路工程施工管理课程英文名称：TransmissionLineManagement课程编号：C1256 应开课学期：7学时数：24 学分数：1.5适用专业,电气工程及其自动化（输电线路工程方向）课程类型：专业拓展课程/选修先修课程：输电线路力学基础、输电线路工程施工、架空输电线路设计一、课程性质《输电线路工程施工管理》课程是电气工程及其自动化（输电线路工程方向）专业选修的一门重要专业课之一。

通过本课程的教学使学生熟悉输电线路工程施工管理的施工进度计划管理的程序，熟悉工程项目质量管理各个具体环节，熟悉工程施工安全管理，了解工程施工技术档案管理与信息管理，熟悉工程竣工验收与试运行，具备输电线路工程施工管理的初步能力。

二、课程目标通过对该课程的学习，使学生熟悉项目施工管理组织机构，熟悉施工进度计划管理，掌握工程项目质量管理，掌握工程施工安全管理，了解工程施工技术档案管理与信息管理，熟悉工地管理施工平面布置，熟悉施工方法与资源需求计划，熟悉施工管理与协调，熟悉工程竣工验收及试运行。

三、支撑的毕业要求第一章项目施工管理组织机构（2学时）（1）项目管理组织机构；0.5学时（2）职责与分工；1学时（3）工程负责人简介。

0.5学时（1）输电线路工程施工工序；1学时（2）施工组织设计与进度计划编制；1学时（3）工程进度影响因素；1学时（4）进度计划实施与调整；0.5学时（5）工期延期的控制与调整。

0.5学时第三章工程项目质量管理（4学时）（1）工程项目质量管理；0.5学时（2）工程项目质量过程的控制；0.5学时（3）工程项目质量控制的基本方法；1学时（4）工程项目事故原因分析；0.5学时（5）工程质量事故的处理；0.5学时（6）工程项目事故处理的方案。

I学时第四章工程施工安全管理（2学时）（1）安全管理概述；0.5学时（2）安全管理组织系统；0.5学时（3）安全管理责任保证体系。

《输配电线路设计》课程标准适用专业：输配电工程技术课程类别：专业核心课程修课方式：必修课教学时数：46课程学分：2.5一、制定课程标准的依据本标准是依据《国家职业教育改革实施方案》（国发（2019）4号）《教育部关于职业院校专业人才培养方案制订与实施工作的指导意见》（教职成（2019）13号）《湖南省职业教育改革实施方案》（湘政发（2023）2号）《关于加强职业院校课程建设的意见》（湘教发（2018）41号）等文件精神，参照送电线路工、配电线路工等工种国家职业标准，根据≪GB50545I1OkV~750kV架空输电线路设计规范》、QOkV及以下架空配电线路设计技术规程》规程标准，以及输配电工程技术专业的人才培养目标和培养规格的要求而制定，用于指导“输配电线路设计”课程标准的编制。

二、课程性质与任务本课程是输配电工程技术专业一门专业核心课程。

本课程前导课程有“输配电线路基础”、“工程力学”、“输配电线路施工”、“架空输配电线路运行与检修”等，后续课程包括“输电专业毕业设计”、“顶岗实习”等。

本课程对接送电线路工、配电线路工等工种，基于职业能力分析，在引入部分输配电线路设计规范基础上，培养学生掌握输配电线路设计基本知识的专业能力；以及团结协作、工作责任心、职业道德等综合素质和能力。

本课程对学生职业能力培养和职业素质养成起主要支撑作用。

三、课程目标与要求（一）知识目标1 .掌握导线和避雷线的机械物理特性，设计导线的最大使用应力；2 .掌握导线弧垂计算、导线应力计算、导线长度计算等；3 .掌握导线安装曲线确定弧垂观测档及观测弧垂值；4 .掌握导线初伸长的补偿；5 .了解防振锤型号，安装距离；6 .了解杆塔荷载的计算及受力分析。

（二）能力目标1 .能搜集资料并正确选择导线；2 .能熟练利用瓠垂和应力的关系，判定安全距离；3 .能根据任务要求，独立完成电杆头部外形尺寸校验等项目；4 .会搜集资料并确定线路设计的最大设计风速；5 .能熟练操作计算机运用设计软件完成线路设计；6 .能自主学习，独立思考，正确评价他人。

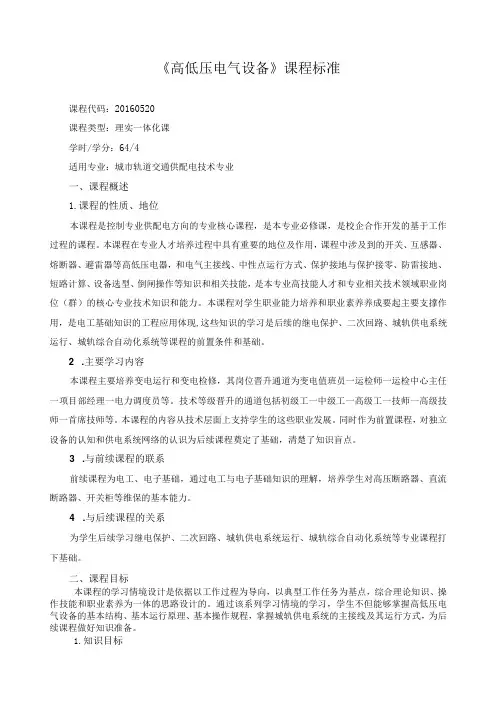

《高低压电气设备》课程标准课程代码：20160520课程类型：理实一体化课学时/学分：64/4适用专业：城市轨道交通供配电技术专业一、课程概述1.课程的性质、地位本课程是控制专业供配电方向的专业核心课程，是本专业必修课，是校企合作开发的基于工作过程的课程。

本课程在专业人才培养过程中具有重要的地位及作用，课程中涉及到的开关、互感器、熔断器、避雷器等高低压电器，和电气主接线、中性点运行方式、保护接地与保护接零、防雷接地、短路计算、设备选型、倒闸操作等知识和相关技能，是本专业高技能人才和专业相关技术领域职业岗位（群）的核心专业技术知识和能力。

本课程对学生职业能力培养和职业素养养成要起主要支撑作用，是电工基础知识的工程应用体现,这些知识的学习是后续的继电保护、二次回路、城轨供电系统运行、城轨综合自动化系统等课程的前置条件和基础。

2 .主要学习内容本课程主要培养变电运行和变电检修，其岗位晋升通道为变电值班员一运检师一运检中心主任一项目部经理一电力调度员等。

技术等级晋升的通道包括初级工一中级工一高级工一技师一高级技师一首席技师等。

本课程的内容从技术层面上支持学生的这些职业发展。

同时作为前置课程，对独立设备的认知和供电系统网络的认识为后续课程奠定了基础，清楚了知识盲点。

3 .与前续课程的联系前续课程为电工、电子基础，通过电工与电子基础知识的理解，培养学生对高压断路器、直流断路器、开关柜等维保的基本能力。

4 .与后续课程的关系为学生后续学习继电保护、二次回路、城轨供电系统运行、城轨综合自动化系统等专业课程打下基础。

二、课程目标本课程的学习情境设计是依据以工作过程为导向，以典型工作任务为基点，综合理论知识、操作技能和职业素养为一体的思路设计的。

通过该系列学习情境的学习，学生不但能够掌握高低压电气设备的基本结构、基本运行原理、基本操作规程，掌握城轨供电系统的主接线及其运行方式，为后续课程做好知识准备。

1.知识目标学习完本课程后，学生能够D理解开关、开关柜、互感器、避雷器等电器设备的功能、结构、原理、主要技术参数和应用注意事项。

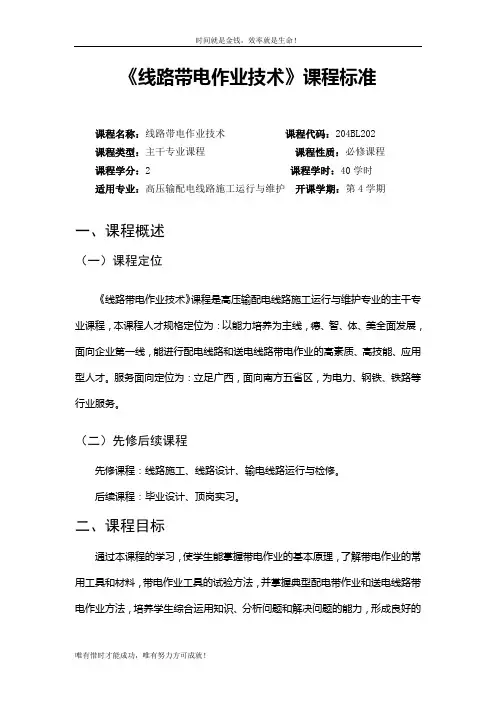

《线路带电作业技术》课程标准课程名称：线路带电作业技术课程代码：204BL202课程类型：主干专业课程课程性质：必修课程课程学分：2 课程学时：40学时适用专业：高压输配电线路施工运行与维护开课学期：第4学期一、课程概述（一）课程定位《线路带电作业技术》课程是高压输配电线路施工运行与维护专业的主干专业课程，本课程人才规格定位为：以能力培养为主线，德、智、体、美全面发展，面向企业第一线，能进行配电线路和送电线路带电作业的高素质、高技能、应用型人才。

服务面向定位为：立足广西，面向南方五省区，为电力、钢铁、铁路等行业服务。

（二）先修后续课程先修课程：线路施工、线路设计、输电线路运行与检修。

后续课程：毕业设计、顶岗实习。

二、课程目标通过本课程的学习，使学生能掌握带电作业的基本原理，了解带电作业的常用工具和材料，带电作业工具的试验方法，并掌握典型配电带作业和送电线路带电作业方法，培养学生综合运用知识、分析问题和解决问题的能力，形成良好的工作素养、实事求是的工作作风，建立职业安全意识和经济意识，达到带电作业工的要求。

（一）能力目标（1）能正确选择带电作业工具和材料；（2）能检查带电作业用工具，能对带电作业工具进行试验；（3）能正确填写带电作业工作票；（4）能编制带电作业方案，了解组织措施；（5）能进行配电模拟带电作业；（7）能进行送电线路摸拟带电作业。

（8）能正确保管带电作业工器具。

（二）知识目标（1）掌握带电作业方法分类；（2）了解带电作业的基本原理；（3）了解带电作业工具的分类、型号及其特性；（4）了解带电作业的安全距离和危险率；（5）了解带电作业中的绝缘配合。

（6）掌握带电作业的作业流程；（三）素质拓展目标（1）培养学生资料查阅能力、自学能力、认真细仔的素质、形成经济意识；（2）培养学生严格遵守操作规程、安全意识、与人合作精神、语言表达能力及；（3）培养学生胆大心细的优良品质；（1）具有良好的语言表达与社会沟通能力。

无人机架线法
利用无人机携带导线进行展放，具有效率高、安全性好、 适应性强等优点。适用于跨越河流、峡谷等复杂地形条件 下的架线施工。
06
质量检测与验收标准
质量检测项目和方法
线路杆塔检测
包括杆塔材料、结构、连接等 方面的检测，采用目视检查、
无损检测等方法。
导线和地线检测
对导线和地线的材料、规格、 张力等进行检测，采用测量仪 器和目视检查等方法。
结构优化与选型
结构优化
通过改进杆塔结构形式、采用高 强度材料和优化连接方式等手段 ，提高杆塔的受力性能和经济效
益。
选型原则
根据输电线路的电压等级、导线 型号、架设条件和地形地貌等因 素，选择合适的杆塔类型和结构
形式。
经济性分析
综合考虑杆塔制造成本、运输费 用、施工费用和后期维护费用等 因素，进行经济性分析和比较， 选择经济合理的杆塔结构方案。
由碳纤维复合材料作为加强芯，铝或铝合 金作为导体，具有重量轻、强度高、耐高 温等特点。
地线类型及性能参数
镀锌钢绞线（GJ）
以镀锌钢为主要材料，具有良好的耐腐蚀性和机械强度，常用于 地线及避雷线。
铝包钢绞线（GLJ）
以铝包钢为主要材料，结合了铝的导电性和钢的强度，适用于地线 及通讯线路。
光纤复合地线（OPGW）
笼并浇筑混凝土。
沉井法
03
在地下水位较高的地区，可采用沉井法施工。先在地面上制作
好沉井，然后将其沉入土中，再进行混凝土浇筑。
组塔施工方法
1 2
地面组装法
将铁塔各段在地面进行组装，然后利用抱杆或吊 车等起重设备将组装好的铁塔整体起立。
单件吊装法
将铁塔各段分别吊装至安装位置，然后在空中进 行组装。此方法适用于高度较高的铁塔。

高压架空输电线路施工课程设计简介高压架空输电线路是对电力系统进行电能传输的主要方式，施工难度大、安全风险高。

本课程设计旨在通过学习和实践，掌握高压架空输电线路施工的基本知识和技能。

本文档将对课程设计的目标、内容和实施过程进行详细讲解。

目标本课程设计主要目标是：1.理解高压架空输电线路的基本知识，包括构造、材料、配件等。

2.掌握高压架空输电线路施工的基本流程和方法。

3.了解高压架空输电线路的安全管理，学会识别危险和采取避免危险的措施。

4.实践能力强，能够独立完成简单的高压架空输电线路施工任务。

内容本课程设计包括以下基本内容：1.高压架空输电线路的构造和材料：介绍高压架空输电线路的基本构造和所用材料。

包括线路中的导线、绝缘子、金具以及地线等。

2.施工前的准备工作：包括安全规定、现场选址、工具的准备、操作者的技能和健康状况等。

要求学生了解现场监管、个人防护、安全预估和作业申请等方面的知识。

3.高压架空输电线路施工的基本原则：详细讲解悬挂、接头、绝缘子安装等施工操作。

4.安全监控和措施：着重介绍高压架空输电线路安全措施和应对措施，帮助学生了解安全问题的解决和安全工作的考虑。

5.高压架空输电线路施工的特殊场合：包括弯道、山区、海拔及气候等因素的影响。

如此场合下施工的注意事项和解决方法。

6.施工后的维护和检修：讲解维护和检修以及腐蚀防治、线路监视、排除故障和加强保护的方法和技术。

实施过程为了确保本课程设计的成功实施，需要充分准备以下要素：1.教师：本课程需要熟悉高压架空输电线路施工技术的教师来进行指导。

2.学生：学生应该对本行业有所了解，需要学生积极参与实践环节。

3.实践环节：为了培养学生的实践能力，在讲解理论知识的同时，需要学生进行室内模拟实验和实际施工操作。

4.教材：建议使用详细的教材，介绍高压架空输电线路的设计、施工原则、工具和设备的使用方法等方面的知识。

总的来说，对于学生来说，熟悉本文档中所列出的知识和技能是建立基本能力的关键。

电力技术施工标准一、架空电力线路1、架空电力线路使用的器材，架设前应进行外观检查，且符合下列规定：1．1不应有松股、交叉、断裂及破损等缺陷。

1．2不应有严重腐蚀现象。

1．3钢绞线镀锌铁线表面镀锌层应良好，无腐蚀。

绝缘线厚度应符合规定。

且易剥离，绝缘线端部应有密封措施。

1．4有黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热镀锌制品。

各种连接螺栓易有放松装置。

放松装置弹力应适宜，厚度符合规定。

1．5绝缘子及绝缘横担绝缘子安装前应进行外观检查，且应符合下列规定：瓷件与铁件组合无歪斜现象，且结合紧密，贴件镀锌良好。

1．6 瓷釉光滑，无裂纹、缺釉、烧痕、气泡或瓷釉烧坏等缺陷。

1．7高压绝缘子安装前，应安装清除表面污垢、附着物及不应有涂料。

1．7 环形钢筋混凝土电杆制造质量应符合现行国家表准的规定。

安装前应进行外观检查，且符合下列规定：1表面光洁平整，壁厚均匀，无露筋、跑浆等现象。

2放置地平面检查时，应无纵向裂纹，横向裂纹的宽度不应大于0.2mm，长度不应大于1/3 周长。

3 杆身弯曲不应超过杆长的2/1000。

二电杆基坑及基础埋设2．1 基坑施工前的定位应符合下列规定；1 直线干顺线路方向位移，10KV及以下架空线路不应超过设计档距的1%。

直线杆横方向位移不应超过50mm。

2转角杆、分歧杆的横线路、顺线路方向的位移均不超过50mm。

3电杆基坑深度应符合设计规定。

电杆基础坑深度的允许偏差应为+100/-50mm。

410KV及以下电杆其深度当设计为规定时不与小于下表：5杆上变压器台的电杆其埋设深度当设计未作规定时，其深度不小于2.0米。

6双杆变压器台双杆基础坑应符合以下规定：根开的中心偏差不应超过-/+30mm。

两杆坑基础深度一致。

2.2基坑回填应符合下列规定;1 土块应打碎。

2 10KV及以下架空线路基坑每回填500mm应夯实一次，回填过程应清除树根杂草。

3 松软土质的基坑，回填土时应增加夯实次数或采取加固措施。

《高压输配电线路施工》课程标准CQDZ-X1-Z4-31-2011 1．适用范围本标准适用于重庆电力高等专科学校高压输配线路施工、运行与维护专业。

学时：160学时，学分：10.5学分。

(说明：学时、学分按照对应专业的人才培养实施性计划确定)2．制订依据2.1教育部教高［2006］16号:：《关于全面提高高等职业教育教学质量的若干意见》。

2.2 重庆电力高等专科学校《高压输配电线路施工运行与维护专业人才培养方案》。

2.3重庆电力高等专科学校《课程教学大纲管理标准》。

2.4《中华人民共和国职业技能鉴定规范·输、配电线路工》、《中华人民共和国职业技能鉴定规范•线路架设工》。

2.5国家电网公司生产技能人员职业能力培训规范（Q/GDW 232-2008）。

2.6 GB50173-92《35kV及以下架空电力线路施工及验收规范》、GB J 233—90《110～500kV架空电力线路施工及验收规范》.3. 课程性质与作用本课程是高压输配电线路施工运行与维护专业的核心专业课程。

是基于典型工作分析、工学结合的理实一体化课程。

本课程主要培养学生具备吃苦耐劳、团结协作的作风和意识，掌握架空输配电线路基础施工、杆塔施工和架线施工的专业能力，养成懂安全、会管理、负责任的职业素养和职业道德。

4．本课程与其它课程的关系5. 课程总体设计思路5.1课程设置依据本课程是依据“高压输配线路施工、运行与维护专业工作任务与职业能力分析表”中的架空线路施工工作项目设置的。

为获得《线路架设工》或《配电线路工》职业资格证书及参加输配电线路施工运行与维护实际工作打下一定的基础。

为此而设置这门课。

5.2课程目标定位基于典型工作分析，通过理实一体的教学过程，使学生掌握输配电线路施工知识和技能，具有一定施工组织管理能力；全面培养吃苦耐劳、团队协作、工作责任心、职业道德和职业规范等综合素质，能够胜任输配电线路架设、输变电线路工程技术等工种的职业岗位要求。

输电线路施工课程要求掌握的内容：1.电力系统包括发电厂、电力网和用电设备。

2.电力网：包括变电所和各种不同电压等级的输电线路。

3.直流输电方式：感抗、容抗小，线路能耗小，适宜长距离输电。

4.输电线路按电压等级分类：1）配电线路 110kV及以下电压等级2）输电线路 220kV及以上电压等级a)220kV 高压输电线路；b)330kV、500kV和750kV 超高压输电线路；c)1000kV交流（800 kV直流）特高压输电线路。

5.架空输电线路主要有：基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

6.架空输电线路施工一般可分为：1）准备工作2）施工安装3）启动验收三个大的阶段。

具体地分为：7.线路施工特点1)输电线路施工属野外作业，环境条件差，施工不仅受雨雪等自然条件的制约，还受社会环境的制约，因此工期风险大。

2）输电线路施工，高空作业多，交叉跨越多，因此安全风险大。

3)输电线路施工机械化程度低，作业点常常处于深山峡谷区中，交通条件差，施工人员作业条件和生活条件艰苦。

8.混凝土的抗压强度主要决定于水泥标号和水灰比。

1)水泥标号高、水灰比小，强度就高；反之，强度就低。

2)粗骨料表面有棱角时能增大骨料与水泥浆的粘结力，对其强度有利。

3)正常养护条件下，前7天强度可达28天强度的60％～65％，28天后强度增长很慢。

9.混凝土浇筑施工工艺流程10.座地式摇臂抱杆分解组塔施工工艺流程11.座地摇臂抱杆使用要点：1）抱杆吊装前必须使其呈竖直状态，其弯曲度小于1/7002）利用两侧摇臂对称平衡起吊，避免抱杆侧向受弯；3）起吊过程中，两侧吊绳与抱杆轴尽量处于铁塔对称面内，避免抱杆受扭；4）每次起吊重量不能超过允许吊重。

5）提升抱杆时腰环不得少于2道。

腰环距离应满足抱杆使用要求。

6）抱杆升高后，应调整抱杆呈竖直状态。

7）抱杆必须一段一段接长，每提一次只能接装一段。

12.倒落式人字抱杆整立杆塔起吊过程中，必须保持主牵引地锚中心、抱杆顶、杆塔中心线、制动地锚中心始终在一个垂直面上。

高压输电线路施工安全标准化指南随着电力需求的不断增长，高压输电线路的建设和施工显得尤为重要。

然而，由于高压输电线路本身的特殊性质和施工过程中的高风险性，必须严格遵守相关的安全标准和规范，确保施工过程的安全性和可靠性。

本指南旨在提供一套全面的高压输电线路施工安全标准化指南，以帮助施工人员制定并执行安全措施，减少施工事故的发生。

一、施工前准备1.1 施工前，需与相关部门进行沟通，确保施工符合法律法规的要求。

1.2 进行详细的设计和规划，包括线路布置、支架及塔杆安装位置、材料选用等。

1.3 制定详细的施工方案，包括施工流程、安全措施、应急预案等。

检查施工设备和工具的完好性，确保施工无隐患。

二、施工现场安全控制2.1 确保施工现场和周边区域的安全，设置明显可见的警示标志，防止未经授权的人员入内。

2.2 检查地质环境和天气条件，评估施工风险并采取相应的安全措施。

2.3 施工现场要保持整洁有序，定期清理杂物和建立有效的排水系统，防止积水和滑倒事故的发生。

2.4 施工过程中，必须有专人进行安全监督和指导，并及时处理各类安全问题。

三、施工过程中的安全控制3.1 施工人员必须接受专门培训，理解和掌握高压输电线路施工的相关安全要求和操作规程。

3.2 施工人员必须配备合适的个人防护装备，如护目镜、耳塞、安全帽、防护手套等，以保护自身安全。

3.3 在施工过程中，应使用符合标准的材料和设备，并定期检查和维护，确保其正常工作和安全可靠。

3.4 施工中的高压电力设备必须按照相关规范和操作程序操作，避免电击和其他电力事故发生。

3.5 在高风险环节，如塔杆安装、导线张力调整等，必须制定详细的操作规程，并由经验丰富的人员进行操作。

四、应急预案和事故处理4.1 在施工前，制定详细的应急预案，并对施工人员进行培训，以便在紧急情况下能够有效地应对。

4.2 随时保持联络渠道的畅通，确保能够及时呼叫救援和处理突发事件。

4.3 如发生事故，必须立即启动应急预案，采取必要的措施进行事故处理和抢救，并做好相关记录和报告。
