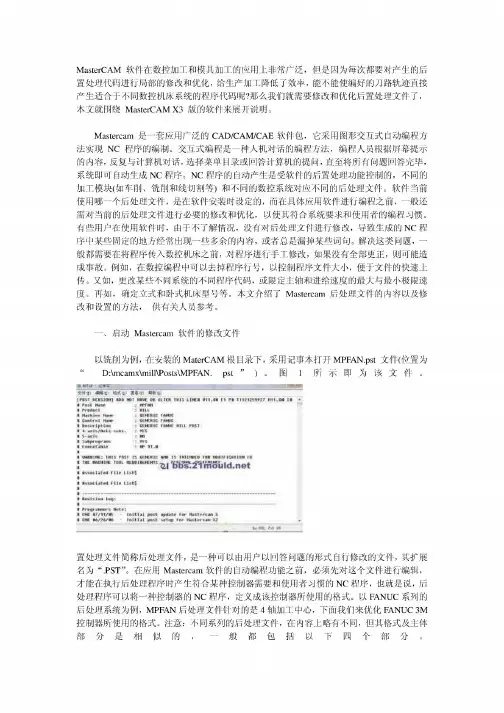

mastercamx3后处理的优化及修改教程

Mastercam后置处理文件及其设定方法详细说明Mastercam后置处理文件及其设定方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统后置处理文件的扩展名为pst，称为pst文件，它定义了切削加工参数、nc程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。

如：# mi2-absolute, or incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。

在这一部分里，定义了数控系统编程的所有准备功能g代码格式和辅助功能m代码格式。

2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。

如：# error messages （错误信息）psuberror # arc output not allowederror-wrong axis used in axis substitution, e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。

3．定义变量的数据类型、使用格式和常量赋值如规定g代码和m代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是a、b和c，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。

4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。

如定义nc程序的目录，定义启动和退出后置处理程序时的c-hook程序名。

5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。

Mastercam后置处理文件及其设定方法详细说明Mastercam后置处理文件及其设定方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统后置处理文件的扩展名为pst，称为pst文件，它定义了切削加工参数、nc程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。

如：# mi2-absolute, or incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。

在这一部分里，定义了数控系统编程的所有准备功能g代码格式和辅助功能m代码格式。

2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。

如：# error messages （错误信息）psuberror # arc output not allowederror-wrong axis used in axis substitution, e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。

3．定义变量的数据类型、使用格式和常量赋值如规定g代码和m代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是a、b和c，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。

4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。

如定义nc程序的目录，定义启动和退出后置处理程序时的c-hook程序名。

5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。

MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。

（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。

（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。

（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。

Mastercam后置处理文件及其设定方法详细说明Mastercam后置处理文件及其设定方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统后置处理文件的扩展名为pst，称为pst文件，它定义了切削加工参数、nc程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。

如：# mi2-absolute, or incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。

在这一部分里，定义了数控系统编程的所有准备功能g代码格式和辅助功能m代码格式。

2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。

如：# error messages （错误信息）psuberror # arc output not allowed"error-wrong axis used in axis substitution", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。

3．定义变量的数据类型、使用格式和常量赋值如规定g代码和m代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是a、b和c，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。

4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。

如定义nc程序的目录，定义启动和退出后置处理程序时的c-hook程序名。

5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
