给排水管道工程施工方案

第1篇

一、工程概况

本工程为某住宅小区给排水工程，主要包括生活给水、生活排水、雨水排水、中水回用系统等。工程位于我国某城市，占地面积约10万平方米，总建筑面积约20万平方米。小区共有住宅楼10栋，其中高层住宅8栋，多层住宅2栋。本方案旨在为小区提供安全、可靠、高效的生活给排水服务。

二、施工组织与管理

1. 施工组织机构

（1）项目经理部：负责整个工程的施工组织、协调和管理。

（2）工程技术部：负责施工图纸的审核、施工方案的编制、技术交底等工作。

（3）质量保证部：负责工程质量检查、验收、整改等工作。

（4）安全文明施工部：负责施工现场的安全文明施工，确保施工安全。

（5）材料设备部：负责材料的采购、保管、发放等工作。

2. 施工管理

（1）严格执行国家及地方有关施工规范、标准和操作规程。

（2）建立健全施工管理制度，明确各岗位职责，确保施工顺利进行。

（3）加强施工现场的巡查，发现问题及时整改。

（4）加强施工人员的安全教育，提高安全意识。

三、施工方案

1. 生活给水系统

（1）水源：采用市政自来水。

（2）供水方式：采用高位水箱、变频供水设备、市政供水相结合的方式。

（3）管道材质：采用UPVC、PE等无毒、耐腐蚀材料。

（4）施工要点： - 管道安装前，对管道进行清理，确保管道内无杂物。

- 管道安装时，注意管道的平直度和坡度，确保管道的畅通。

- 管道连接处，采用专用胶水或热熔连接，确保连接牢固。

- 管道安装完成后，进行水压试验，确保管道无渗漏。

2. 生活排水系统

（1）排水方式：采用重力自流排水。

（2）管道材质：采用UPVC、PE等无毒、耐腐蚀材料。

（3）施工要点：

- 管道安装前，对管道进行清理，确保管道内无杂物。

- 管道安装时，注意管道的平直度和坡度，确保管道的畅通。

- 管道连接处，采用专用胶水或热熔连接，确保连接牢固。

- 管道安装完成后，进行通水试验，确保管道无堵塞。

第1篇

一、工程概况

1.1 工程名称：XX住宅小区给排水工程

1.2 工程地点：XX市XX区XX路XX号

1.3 工程规模：本工程建筑面积约XX万平方米，共XX栋楼，XX层。

1.4 工程内容：本工程主要包括给水系统、排水系统、中水系统、消防给水系统、雨水系统等。

二、施工组织与管理

2.1 施工组织机构

施工项目部设立项目经理部，下设施工技术组、质量保证组、安全文明施工组、材料设备组、合同预算组等，确保施工的顺利进行。

2.2 施工人员配置

根据工程规模和施工要求，配置相应数量的施工人员，包括施工队长、施工员、技术员、质检员、安全员等。

2.3 施工进度计划

制定详细的施工进度计划，明确各阶段的工作内容和时间节点，确保工程按期完成。

2.4 施工质量控制

严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量。

2.5 施工安全管理

建立健全安全管理制度，加强施工现场的安全管理，确保施工安全。

三、给水系统施工方案

3.1 给水系统设计原则

1. 采用分区供水，保证供水压力和水量；

2. 采用变频调速泵站，实现节能降耗； 3. 采用管道直饮水系统，提高供水水质。

3.2 给水系统施工流程

1. 施工准备：现场勘查、编制施工方案、办理施工许可；

2. 管道铺设：按照设计图纸进行管道铺设，确保管道的水平和垂直度；

3. 设备安装：安装给水设备，如变频调速泵、水箱、阀门等；

4. 系统调试：对给水系统进行调试，确保系统运行正常。

3.3 给水系统施工要点

1. 管道铺设前，对管道进行清管、试压，确保管道质量；

2. 管道焊接采用电弧焊，确保焊接质量；

3. 设备安装前，对设备进行检查，确保设备完好；

4. 系统调试时，对系统进行试运行，确保系统运行正常。

四、排水系统施工方案

4.1 排水系统设计原则

1. 采用雨污分流制排水，提高排水效率；

2. 采用重力流排水，减少能耗；

3. 采用防臭措施，改善排水环境。

2. 给排水管道施工技术方案

2.1 施工程序

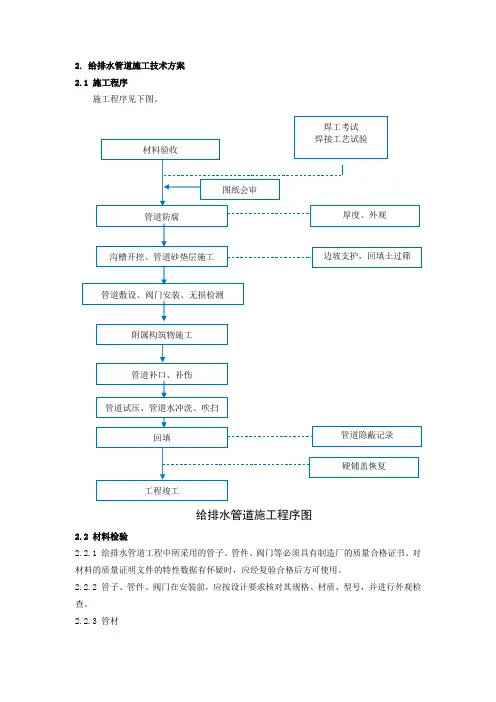

施工程序见下图。

给排水管道施工程序图

2.2 材料检验

2.2.1 给排水管道工程中所采用的管子、管件、阀门等必须具有制造厂的质量合格证书。对材料的质量证明文件的特性数据有怀疑时，应经复验合格后方可使用。

2.2.2 管子、管件、阀门在安装前，应按设计要求核对其规格、材质、型号，并进行外观检查。

2.2.3 管材 厚度、外观 材料验收

管道防腐

沟槽开挖、管道砂垫层施工

管道敷设、阀门安装、无损检测 图纸会审 焊工考试

焊接工艺试验

边坡支护，回填土过筛

管道补口、补伤

管道试压、管道水冲洗、吹扫

回填

工程竣工 管道隐蔽记录

硬铺盖恢复 附属构筑物施工 钢管外表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷。钢管外表面锈蚀或凹陷不应超过壁厚负偏差。钢管外径及壁厚允许偏差，应符合行业钢管制造标准。

2.2.4 管道附件

2.2.4.1法兰和盲板的密封面应平整光洁，不得有毛刺及径向沟槽。

2.2.4.2螺栓及螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓与螺母应配合良好。

2.2.4.3阀门应进行外观检查，其零部件应齐全完好，并按照规定进行阀门试压。

2.3 管沟开挖

2.3.1 放线与测量

2.3.1.1 地下管道放线，应按设计要求和已有的控制点进行。

2.3.1.2 地下管线的线路测量，应遵守下列规定：

(1) 固定水准点的精确度不应低于四等。

(2) 沿管道线路应设临时水准点，并用水准导线与固定水准点连接。

(3) 测定管道线路的中心线和折点的坐标和标高。

(4) 管道线路同原有地下管线、电缆及其他构筑物交叉处的地面上应设临时标志。

(5) 定线测量应作记录，并标明所有水准点和连接线。

2.3.2 管沟开挖

2.3.2.1 管沟开挖前，应征得建设单位施工人员的同意，所有参加管沟开挖施工人员都要接受安全技术交底。

2.3.2.2管沟开挖应用机械开挖。开挖时遇有管道、电缆时，应用人工开挖，应严加保护，并同时报告技术人员。由技术人员及时与建设单位和设计部门协商解决。

第1篇

本工程为某住宅小区给排水管道施工项目，主要包括住宅楼、地下车库、地下人防工程等区域的给排水管道施工。工程总长度约为1000米，其中给水管约为600米，排水管约为400米。工程预算约为100万元，工期为60天。

二、施工组织设计

1. 施工队伍

（1）项目经理：负责整个工程的施工组织、协调、管理，确保工程按期完成。

（2）技术负责人：负责施工技术指导、施工方案编制、施工质量监督等。

（3）施工员：负责现场施工管理、施工进度控制、施工安全监督等。

（4）施工班组：负责具体施工操作，包括管道安装、焊接、试压、冲洗等。

2. 施工进度计划

根据工程实际情况，制定以下施工进度计划：

（1）前期准备：5天

（2）管道安装：20天

（3）管道焊接：10天

（4）管道试压：5天

（5）管道冲洗：5天

（6）管道验收：5天

（7）工程总结：5天

三、施工方案

1. 施工准备

（1）施工图纸：根据设计图纸，对给排水管道进行详细规划，明确管道走向、管径、材质、连接方式等。

（2）施工材料：准备符合设计要求的管道、管件、阀门、焊条等材料。 （3）施工工具：准备切割机、焊接机、试压泵、冲洗泵等施工工具。

（4）施工人员：组织施工队伍，进行技术培训和安全教育。

2. 施工工艺

（1）管道安装

1）根据设计图纸，确定管道走向，挖掘沟槽，确保沟槽尺寸符合设计要求。

2）在沟槽底部铺设砂垫层，保证管道基础平整。

3）将管道按照设计要求铺设到沟槽内，调整管道高程，确保管道坡度符合设计要求。

4）连接管道与管件，采用焊接、法兰连接等方式。

（2）管道焊接

1）焊接前，对管道、管件进行清洗，去除油污、锈蚀等杂质。

2）采用合适的焊接方法，如电弧焊、气焊等，保证焊接质量。

3）焊接过程中，注意控制焊接温度、焊接速度等参数，确保焊接质量。

（3）管道试压

1）将管道与试压泵连接，进行试压。

2）试压压力应不低于设计压力的1.5倍，持续时间为30分钟。
