题库管理系统_UML建模

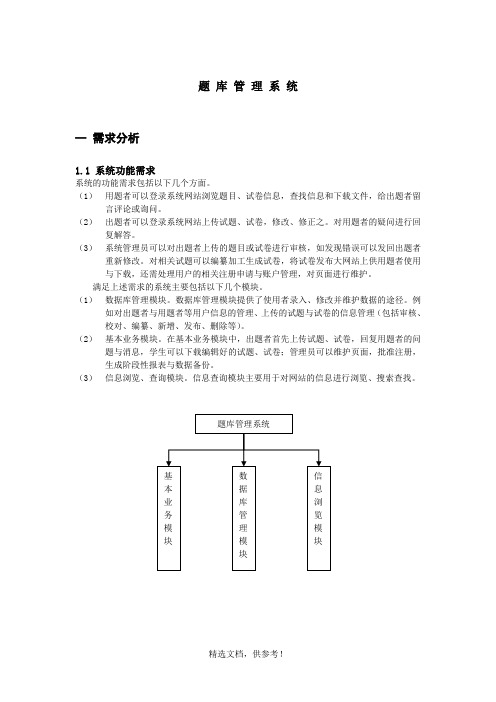

题库管理系统一需求分析1.1 系统功能需求系统的功能需求包括以下几个方面。

（1）用题者可以登录系统网站浏览题目、试卷信息，查找信息和下载文件，给出题者留言评论或询问。

（2）出题者可以登录系统网站上传试题、试卷，修改、修正之。

对用题者的疑问进行回复解答。

（3）系统管理员可以对出题者上传的题目或试卷进行审核，如发现错误可以发回出题者重新修改。

对相关试题可以编纂加工生成试卷，将试卷发布大网站上供用题者使用与下载，还需处理用户的相关注册申请与账户管理，对页面进行维护。

满足上述需求的系统主要包括以下几个模块。

（1）数据库管理模块。

数据库管理模块提供了使用者录入、修改并维护数据的途径。

例如对出题者与用题者等用户信息的管理、上传的试题与试卷的信息管理（包括审核、校对、编纂、新增、发布、删除等）。

（2）基本业务模块。

在基本业务模块中，出题者首先上传试题、试卷，回复用题者的问题与消息，学生可以下载编辑好的试题、试卷；管理员可以维护页面，批准注册，生成阶段性报表与数据备份。

（3）信息浏览、查询模块。

信息查询模块主要用于对网站的信息进行浏览、搜索查找。

1.2数据库管理模块数据库管理模块包含如下几个方面。

（1）用户信息管理。

包括用题者、出题者与管理员的信息管理。

（2）试题、试卷信息管理。

负责上传的试题、试卷以及编辑好后加工生成的试卷文件的信息管理。

（3）试题、试卷文件上传、下载记录信息管理。

负责管理文件的上传与下载的历史记录。

1.3基本业务管理模块基本业务管理模块包含以下几个方面。

（1）试题、试卷文件的上传。

出题者可以使用此模块将试题或试卷性的文件上传到网站服务器。

（2）试题、试卷的查找。

用题者可以使用此模块来根据输入的关键词查找自己所需的试题、试卷，浏览之或下载之。

（3）试题、试卷的下载。

用题者可以使用此模块从网站上下载相应的试题、试卷文件。

（4）消息发布。

出题者上传文件的同时，可以推介该套试题、试卷的学习方法，知识重点和相关文章。

待系统管理员审核通过后，以消息的形式将推介信息通知给用题者。

（5）试题、试卷发布。

系统管理员将已审核通过的试题、试卷发布到系统网站上去。

（6）页面维护。

管理人员可以使用此模块对网站的页面进行维护。

（7）用户注册申请批准。

管理人员可以使用此模块批注用户的注册申请。

二系统的UML基本模型2.1系统的用例图创建用例之前要先确定系统的参与者。

（1）在题库管理系统中，需要有出题者与用题者的参与。

出题者作为题库资源的主要贡献者，使用系统可以发布试题、试卷（当然可以附加答案与讲义等资料）。

出题者还可以与用题者互动，，通过查看用题者对自己所出题目、试卷的回复、评论和疑问，可以更加清晰与深入地了解题库资源的使用情况。

出题者若发现自己上传的试题、试卷有错误可以请求管理员发回修正。

用题者如果是面向学校这一块的话，一般是学生；面向社会的话就有可能是社会大众。

用题者可以浏览题库网站展示的题目与试卷，可以分类查找，按关键字查找检索。

此外，用题者可以从网站上下载题目、试卷等资源，对所用的试题、试卷可以加以评论、打分，对该套试题、试卷的出题人可以咨询留言。

（2）系统需要专门的管理员来对题库精心管理操作与系统维护。

管理员可以添加试题，对出题者上传的试题、试卷进行审核、分类、修改、删除，并对相关多套试题进行编纂，以生成试卷。

将试卷发布，如遇错误可发回出题者进行更正，对题库要时时更新，以保持题库的饱和度与新鲜度。

除此之外，系统管理员还需对用户的业务模块进行管理，处理用户留言、评论，对用题者与出题者的互动消息进行维护管理。

对用户的注册申请进行批准。

系统还需进行日常的维护与管理，系统管理员负责网站的页面更新与维护、页面的美化与功能的完善以及板块的调整。

对于试题库可以进行归档与备份，还可以生成阶段性报表。

1 系统用户参与的总的用例图用题者与出题者都可以从“网站用户”这个参与者泛化而来，网站用户是指网站的注册用户，注册用户可以登录网站完成相应的操作。

系统用户参与的总用例图如图所示，从图中可以清楚地看到泛化关系和哥哥参与者所参与的用例。

2 用题者参与的用例。

【用例说明】（1）Look through info：试题、试卷资源浏览用例。

（2）Subject Search：题目搜索用例。

用题者根据搜索关键字查找相应题目资源。

（3）Download：文件下载用例。

（4）Identity：权限认证用例。

此用例用来认证文件下载者是否具有下载文件资源的权限。

（5）Comment：用题者留言、评论的用例。

（6）Account Manage：用户账户管理的用例。

3 出题者参与的用例。

【用例说明】（1）Upload Subject：出题者上传题目或者试卷的用例。

（2）Request to Modify：请求发回修正的用例。

（3）Reply Message：回复用题者的留言用例。

（4）Personal info maintenance：个人信息维护（更新）。

4 系统管理员参与的用例。

【用例说明】（1）Subject Manage：题目管理用例。

包括：Audit Subject：审核题目用例。

Add Subject：添加题目用例。

Classify：对试题进行分类别处理用例。

Update Subject：对试题进行更新更正处理用例。

Delete Subject：删除题目的用例。

如上传的文件不合法或错误太多或不符合要求，管理员可以删除之。

（2）Paper Maintenance：试卷管理与维护用例。

包括：Generate Paper：可以将多套试题组织编辑生成套卷。

Edit Paper：对试卷进行适当地编辑排版处理。

Publish Paper：试卷发布用例。

Update Or Modify：对试卷文件进行更新更正处理。

（3）User Manage：用户管理用例。

可以处理：Process Registration：处理用户注册神申请的用例。

Process Message：管理员处理网站用户的消息互动用例，如对用题者的留言与评论进行审核；也可由管理员发布系统消息通知用户。

User Account Maintenance：管理与维护用户的账户用例。

人用题者的账户积分不够会提醒之。

恶意留言与灌水用户次数多达一定程度后或被警告之。

（4）System Maintenance：系统维护。

包括：Page Maintenance：页面维护。

设计页面的美化，板块的调整。

Exam base Backup：题库备份归档的用例。

当题库中的试题、试卷资源到一定时间后达到一定量后，数据库会显得非常庞大，这时可以将一定时期前的题库资源进行归档备份处理，将之前的文件资源移动到他处，以保障数据库的正常、高速运转。

Generate Report：生成阶段性报表的用例。

可以定期对用户浏览量大或下载量大的试题、试卷资源进行统计，生成报表分析，以更加明确用户的需求。

2.2系统的时序图1．系统管理人员管理网站系统的时序图【时序图说明】（1）Login()：登录系统的函数。

（2）Add_Or_Delelte_Subject()：若审核后即可将题目添加到题库中去。

对不合系统要求的题目可以进行删除。

（3）Edit_And_Generate_Paper()：对多套试题进行编纂，对已上出的试卷进行编排，即可生成试卷，发布之。

（4）Audit_Or_Delete_Message()：对用题者的留言或评论进行审核，通过则通知消息双方，若未通过则删除之。

（5）Add_Or_Delete_User():添加或删除用户。

（6）Refresh()：刷新页面的函数。

（7）Notify()：通知消息到对方的函数。

管理员通过管理接口的交互进行管理操作，具体的操作有管理窗口与数据库交互完成，管理员操作后的结果会在页面上显示。

2.出题者上传的时序图+【时序图说明】（1）Login()：登录系统的函数。

（2）UploadFile()：上传试题、试卷文件资源。

（3）Identity()：验证上传的文件大小，命名规范性等因素。

（4）Pass()：上传通过。

（5）Return()：服务器返回上传文件信息。

（6）Success_Or_Fial_Upload()：页面显示上传操作的结果（或成功或异常）。

3.用题者下载题目、试卷资源的时序图【时序图说明】（1）Request()：请求下载URL。

（2）Send()：下载页面将用题者的下载申请发送到服务器。

（3）Identity()：验证用户是否有权限下载资源（如验证是否登录，积分是否充足…）。

（4）Authorize()：授权允许下载。

（5）Return()：服务器返回用题者申请下载的URL。

（6）Success_Or_Fial_Download()：下载页面显示是否成功申请到URL,如果是，则可以进行下载操作。

2.3系统的状态图1出题者的状态图2.用题者的状态图3.题库中试题的状态图2.4系统的活动图1.用户者在系统中的活动图2.出题者的活动图3.管理人员的活动图三系统中的类1.参与者相关的类【类说明】（1）User类是系统用户的父类。

（2）Customer类是用题者类。

除了继承父类的属性和方法外，还构建了自己的属性的方法。

（3）Producer是出题者类，继承User父类。

（4）Admin类是系统管理员类，除继承父类外，还有自己的属性和方法。

2.系统中的其他类【类说明】（1）File类是题库中所有文件资源的类。

此类属性有fileID(文件编号),filename(文件名),flag(标识是否为试题或试卷)，cataID(描述该试题、试卷的科目分类)，typeID(描述该套试题或试卷是单元测试类型，章节综合题，或等级考试的等级级别…)，fileSize(文件大小)，shortInfo(简介)，fileURL(文件URL),Creater(文件提供者)，CreateDate(文件创建按日期)。

（2）Cata类。

描述文件所属科目性质的类。

（3）Type类。

描述该套试题或试卷是单元测试类型，章节综合题，或等级考试的等级级别等信息。

（4）UpOrDownloadRecord类，表示文件上传和下载信息的类。

属性包括id(记录编号)，fileID(上传或下载的文件编号)，operator（上传或下载文件的用户），operateTime(用户上传或下载文件的时间)， IP（用户上传或下载的 IP地址记录)，memo（备注信息）。

3.系统各类之间的关系总结题库管理系统的应用服务器负责保存整个Web 应用程序，数据库则是负责数据的管理与应用。

组成Web 应用层序的页面包括：登录系统页面（Login Page）、前台展示主页面（main Page），文件上传页面（File Upload Page）、文件下载页面（File Download Page）、信息发布页面（Message Issue Page）.后台管理与维护页面（Maintenance Pages）。
