[精编]典型零件加工工艺分析

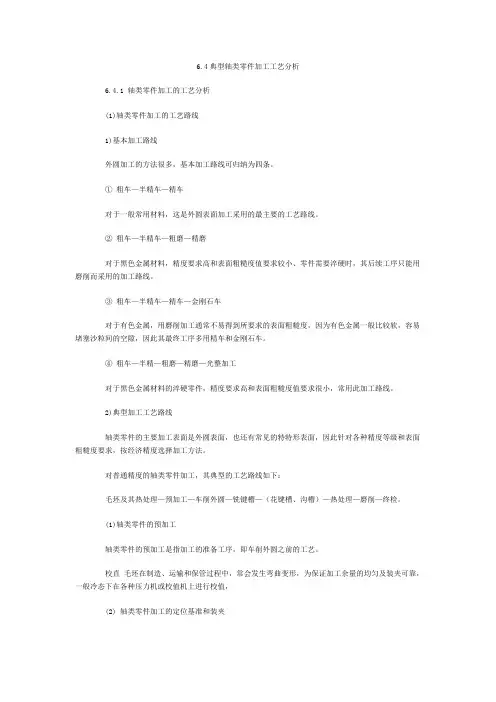

6.4典型轴类零件加工工艺分析

6.4.1 轴类零件加工的工艺分析

(1)轴类零件加工的工艺路线

1)基本加工路线

外圆加工的方法很多，基本加工路线可归纳为四条。

① 粗车—半精车—精车

对于一般常用材料，这是外圆表面加工采用的最主要的工艺路线。

② 粗车—半精车—粗磨—精磨

对于黑色金属材料，精度要求高和表面粗糙度值要求较小、零件需要淬硬时，其后续工序只能用磨削而采用的加工路线。

③ 粗车—半精车—精车—金刚石车

对于有色金属，用磨削加工通常不易得到所要求的表面粗糙度，因为有色金属一般比较软，容易堵塞沙粒间的空隙，因此其最终工序多用精车和金刚石车。

④ 粗车—半精—粗磨—精磨—光整加工

对于黑色金属材料的淬硬零件，精度要求高和表面粗糙度值要求很小，常用此加工路线。

2)典型加工工艺路线

轴类零件的主要加工表面是外圆表面，也还有常见的特特形表面，因此针对各种精度等级和表面粗糙度要求，按经济精度选择加工方法。

对普通精度的轴类零件加工，其典型的工艺路线如下：

毛坯及其热处理—预加工—车削外圆—铣键槽—（花键槽、沟槽）—热处理—磨削—终检。

(1)轴类零件的预加工

轴类零件的预加工是指加工的准备工序，即车削外圆之前的工艺。

校直 毛坯在制造、运输和保管过程中，常会发生弯曲变形，为保证加工余量的均匀及装夹可靠，一般冷态下在各种压力机或校值机上进行校值，

(2) 轴类零件加工的定位基准和装夹 1）以工件的中心孔定位 在轴的加工中，零件各外圆表面，锥孔、螺纹表面的同轴度，端面对旋转轴线的垂直度是其相互位置精度的主要项目，这些表面的设计基准一般都是轴的中心线，若用两中心孔定位，符合基准重合的原则。中心孔不仅是车削时的定为基准，也是其它加工工序的定位基准和检验基准，又符合基准统一原则。当采用两中心孔定位时，还能够最大限度地在一次装夹中加工出多个外圆和端面。

典型零件机械加工工艺过程

1轴类零件加工分析

(1)轴类零件加工的工艺路线

1)基本加工路线

外圆加工的方法很多，基本加工路线可归纳为四条。

①粗车—半精车—精车

对于一般常用材料，这是外圆表面加工采用的最主要的工艺路线。

②粗车—半精车—粗磨—精磨

对于黑色金属材料，精度要求高和表面粗糙度值要求较小、零件需要淬硬时，其后续工序只能用磨削而采用的加工路线。

③粗车—半精车—精车—金刚石车

对于有色金属，用磨削加工通常不易得到所要求的表面粗糙度，因为有色金属一般比较软，容易堵塞沙粒间的空隙，因此其最终工序多用精车和金刚石车。

④粗车—半精—粗磨—精磨—光整加工

对于黑色金属材料的淬硬零件，精度要求高和表面粗糙度值要求很小，常用此加工路线。

2)典型加工工艺路线

轴类零件的主要加工表面是外圆表面，也还有常见的特特形表面，因此针对各种精度等级和表面粗糙度要求，按经济精度选择加工方法。

对普通精度的轴类零件加工，其典型的工艺路线如下： 毛坯及其热处理—预加工—车削外圆—铣键槽—（花键槽、沟槽）—热处理—磨削—终检。

(1)轴类零件的预加工

轴类零件的预加工是指加工的准备工序，即车削外圆之前的工艺。

校直毛坯在制造、运输和保管过程中，常会发生弯曲变形，为保证加工余量的均匀及装夹可靠，一般冷态下在各种压力机或校值机上进行校值，

(2)轴类零件加工的定位基准和装夹

1）以工件的中心孔定位在轴的加工中，零件各外圆表面，锥孔、螺纹表面的同轴度，端面对旋转轴线的垂直度是其相互位置精度的主要项目，这些表面的设计基准一般都是轴的中心线，若用两中心孔定位，符合基准重合的原则。中心孔不仅是车削时的定为基准，也是其它加工工序的定位基准和检验基准，又符合基准统一原则。当采用两中心孔定位时，还能够最大限度地在一次装夹中加工出多个外圆和端面。

2）以外圆和中心孔作为定位基准（一夹一顶）用两中心孔定位虽然定心精度高，但刚性差，尤其是加工较重的工件时不够稳固，切削用量也不能太大。粗加工时，为了提高零件的刚度，可采用轴的外圆表面和一中心孔作为定位基准来加工。这种定位方法能承受较大的切削力矩，是轴类零件最常见的一种定位方法。

典型零件的加工工艺

1. 引言

典型零件的加工工艺是指对常见的机械零件进行加工的工艺流程和方法。随着制造业的发展，加工工艺也不断发展和创新，以提高产品的质量和生产效率。本文将介绍几种典型零件的加工工艺，包括铣削、车削、钻孔和焊接等。

2. 铣削工艺

铣削是现代制造业中最常用的加工工艺之一，用于加工各种形状复杂的零件。其基本原理是利用旋转的刀具对工件进行切削。铣削工艺包括以下几个步骤：

• 工件固定：将待加工的工件固定在铣床上。

• 刀具选择：根据工件材料和形状选择合适的刀具。

• 加工参数设置：包括切削速度、进给速度和轴向进给量等。

• 铣削操作：根据零件的要求进行铣削操作，包括平面铣削、立体铣削和孔加工等。

• 完成后的处理：对加工好的零件进行检查和清洁。

3. 车削工艺

车削是将工件固定在车床上，利用刀具对工件进行旋转切削的加工工艺。车削工艺适用于加工外圆、内圆和螺纹等形状的零件。车削工艺的步骤如下：

• 工件固定：将工件用卡盘或卡钳固定在车床上。

• 选择刀具：根据工件的材质和形状选择合适的刀具。

• 加工参数设置：包括转速、进给速度和切削深度等参数的设定。

• 车削操作：根据零件的要求进行车削操作，包括外圆车削、内圆车削和螺纹车削等。

• 检查和修整：对加工好的零件进行检查和修整，确保质量要求。

4. 钻孔工艺

钻孔是在工件上使用钻床或钻头进行孔加工的一种工艺。钻孔工艺的步骤如下：

• 工件固定：将待加工的工件固定在钻床工作台上。

• 选择合适的钻头：根据孔径和材质选择合适的钻头。

• 加工参数设置：设置钻削转速、进给速度和冷却液的使用等。

• 钻孔操作：用钻头对工件进行孔加工，按照要求进行孔的深度和直径的控制。 • 清洁和检查：对加工好的孔进行清理和检查，确保孔的质量。

5. 焊接工艺

焊接是将两个或多个工件通过熔化和凝固的过程连接在一起的工艺。焊接工艺的步骤如下：

• 工件准备：准备待焊接的工件，包括清洁和坡口处理等。

- 1 - 典型零件机械加工工艺与实例

典型零件机械加工工艺与实例

机械加工是制造业中一种重要的工艺技术，它可以将原材料加工成特定的形状和尺寸的零件。在机械加工过程中，不同的零件需要采用不同的加工工艺，下面将介绍一些典型的零件机械加工工艺并给出实例。

1.车削加工

车削是一种常见的切削加工工艺，它可以将圆柱形的工件加工成不同形状和尺寸的零件。车削加工通常使用车床进行加工，将工件固定在车床上，然后通过旋转刀具的方式将工件加工成所需形状和尺寸。例如，汽车发动机的曲轴就是通过车削加工加工而成的。

2.铣削加工

铣削是一种将工件放置在铣床上进行加工的工艺技术。铣削加工可以将工件从不同角度进行加工，可以加工出各种形状的凹凸面和倒角等。例如，机床上的床身、工作台和立柱等零件，都是通过铣削加工加工而成的。

3.钻孔加工

钻孔是一种加工孔洞的工艺技术，可以将工件上的孔洞加工成不同形状和尺寸的孔洞。钻孔加工通常使用钻床进行加工，将工件固定在钻床上，然后通过旋转钻头的方式将工件加工成所需形状和尺寸。例如，电器设备中的插座、开关和电线等，都是通过钻孔加工加工而成的。 - 2 - 4.冲压加工

冲压是一种加工薄板材料的工艺技术，可以将材料加工成各种形状和尺寸的零件。冲压加工通常使用冲床进行加工，将材料固定在冲床上，然后通过冲床上的模具将材料加工成所需形状和尺寸。例如，汽车车身、电器外壳和日常生活中的金属制品等，都是通过冲压加工加工而成的。

以上是一些典型的零件机械加工工艺，虽然加工工艺不同，但都需要精确的加工工艺和技术，以达到所需的加工效果。在实际加工中，应根据不同的工件选择合适的加工工艺，以提高生产效率和加工质量。
