中级维修电工实操考核

国家职业技能鉴定《中级电工技能考核》 实操要点

教师：许顺隆 日期：2009年7月 1 第一部分：仪器部分

一、 QJ23A型直流电阻电桥使用

（一）直流电桥的工作原理

直流电桥的电路原理图如图1所示。它可简化为如图2所示的简化原理图。由图2可知，当电流表两端的电压Uab=0时，电流表没有电流流过，此时Ubo=Uao。根据电路原理，Uao=Rx×4.5/（R1+Rx），Ubo=R3×4.5/（R2+R3）。即：Rx/（R1+Rx）= R3/（R2+R3），或R1/Rx+1 = R2/R3+1，

R1/Rx=R2/R3，Rx=R3×R1/R2。只要知道R1/R2的比值和R3的具体值，就可求出Rx的实际欧姆值。

在直流电桥中，R1/R2的比值通常以“量程倍率读数”表示，R3的具体欧姆值可从“标度盘示值”中读出。因此，被测电阻的阻值Rx =（量程倍率读数）×（标度盘示值）Ω。

（二）直流电桥的特点

直流电桥的主要特点是精确测量电阻的阻值（此外其内部电阻精确、昂贵且容易损坏）。对于电阻测量，若要求精度较低时，可用万用表进行测量。指针式万用表一般误差很大（分辨率很低），电阻为1～10Ω时，测量误差约为10～50%（如0.75Ω的电阻，测量结果可能为0.5Ω或1Ω，误差则为±33.3%）；电阻为10～1000Ω时，测量误差还随着测量电阻阻值的增大而明显增大，其平均误差约在10～30%之间。若要求较精确的测量，就应该采用电桥等其它方法。

直流电桥有单臂电桥和双臂电桥之分，单臂电桥主要用于精确测量中值电阻而双臂电桥则主要用于低阻值电阻的精确测量。与万用表比较，直流电桥的测量误差很小，一般单臂电桥的测量误差为0.2%～1.0%左右，双臂电桥的测量误差约为2%左右，对于很低阻值（0.0001～0.0011Ω）电阻，测量最大误差一般也不超过20%。

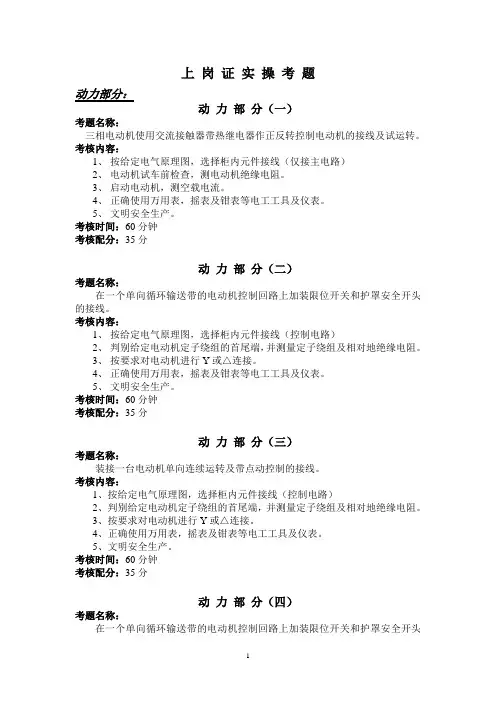

1 上 岗 证 实 操 考 题

动力部分：

动 力 部 分（一）

考题名称：

三相电动机使用交流接触器带热继电器作正反转控制电动机的接线及试运转。

考核内容：

1、 按给定电气原理图，选择柜内元件接线（仅接主电路）

2、 电动机试车前检查，测电动机绝缘电阻。

3、 启动电动机，测空载电流。

4、 正确使用万用表，摇表及钳表等电工工具及仪表。

5、 文明安全生产。

考核时间：60分钟

考核配分：35分

动 力 部 分（二）

考题名称：

在一个单向循环输送带的电动机控制回路上加装限位开关和护罩安全开头的接线。

考核内容：

1、 按给定电气原理图，选择柜内元件接线（控制电路）

2、 判别给定电动机定子绕组的首尾端，并测量定子绕组及相对地绝缘电阻。

3、 按要求对电动机进行Y或△连接。

4、 正确使用万用表，摇表及钳表等电工工具及仪表。

5、 文明安全生产。

考核时间：60分钟

考核配分：35分

动 力 部 分（三）

考题名称：

装接一台电动机单向连续运转及带点动控制的接线。

考核内容：

1、按给定电气原理图，选择柜内元件接线（控制电路）

2、判别给定电动机定子绕组的首尾端，并测量定子绕组及相对地绝缘电阻。

3、按要求对电动机进行Y或△连接。

4、正确使用万用表，摇表及钳表等电工工具及仪表。

5、文明安全生产。

考核时间：60分钟

考核配分：35分

动 力 部 分（四）

考题名称：

在一个单向循环输送带的电动机控制回路上加装限位开关和护罩安全开头 2 的接线。

考核内容：

1、指出给定交流接触器所存在的缺陷。

2、交流接触器的检修。

3、电动机试车前的检查、测绝缘电阻。

4、启动电动机、测空载电流。

5、正确使用万用表、摇表等电工工具及仪表。

6、文明安全生产。

考核时间：60分钟

考核配分：35分

照明部分：

照明及仪表部分(一)

考题名称：

1．用二极管和三端稳压管等元件按图接出串联稳压电源。

中级电工实操试题

一、安装单相三极及三相四极插座

二、安装白炽灯照明电路

三、用数字式万用表测量交、直流电压

四、用兆欧表测量三相异步电动机绝缘电阻

五：T型连接单股导线

一：安装单相三极及三相四极插座

1、准备要求

（1）设备准备

序号 名 称 规 格 数 量 备 注

1 单相三极插座 10A 1个

2 三相四极插座 15A 1个

3 高分断小型断路器 NB1-63 10A 4极 1个

4 三相四线插头 NO：199 1个

（2）材料准备

序号 名 称 规 格 数 量 备 注

1 塑铜线 1.5 mm2 各5米 黄、绿、红、蓝、黄绿相间色

2 多股绝缘塑料导线 2.5 mm2 各5米 黄、绿、红、蓝色

3 细木工板 40cm×50cm 1块

4 自攻螺丝 长度20 mm 20个

5 端子排 JD0-1020 380 V、10 A 30节

（3）工用具准备

序号 名 称 规 格 数 量 备 注

1 一字螺钉旋具 1把

2 十字螺钉旋具 1把

3 尖 嘴 钳 1把

4 剥 线 钳 1把

5 数字式万用表 DT890 1块

2、操作考核规定及说明

（1）操作程序说明：

1）安装电路；

2）清理现场；

3）安全文明操作。

（2）考核规定说明：

1）如操作违章或未按操作程序执行操作，将停止考核；

2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对安装单相三极及三相四极插座的熟练程度。

3、考核时限

（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：10min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表

附图

单相三极及三相四极插座

试题名称：安装单相三极及三相四极插座 考核时间：10min

1 职业技能鉴定教材

《中级维修电工技能操作与考核》

电子教学资料

戴月根 费新华 主编

Publishing House of Electronics Industry

北京 • BEIJING

2

前 言

为了配合《中级维修电工技能操作与考核》课程的教学，体现教材的编写特色，更好地为读者服务，编写了此教学资料。教学资料内容有三个部分：

第一部分是教学指南，包括了课程性质与任务、课程内容和要求、教学建议、教学时间分配。

第二部分是电子教案，采用PowerPoint课件形式。教师可以根据不同的教学要求按需选取和重新组合。

第三部分是习题答案，给出了每道习题的详细解答过程。

限于编著者水平，教学资料中有错误或不妥之处，请读者给予批评指正。

编 者

2007年8月

3 《中级维修电工技能操作与考核》

教学指南

一、课程的性质与任务

本书是辅助中等职业学校电类专业学生考证的教材，主要介绍中级维修电工需掌握的知识和技能，因中级维修电工必须以初级维修电工的知识和技能为基础，故本书在内容安排上，按由浅入深、由易到难、由初级到中级的顺序进行讲授和训练，每个模块自成一个系统，在每个模块的最后一个单元，安排有本模块的技能训练与单元考核，并配有详细的考核评分标准，可供技能训练和单元考核时参考。本课程旨在培养中等职业学校电类专业学生在中级维修电工岗位方面的技能和操作，也可作为维修电工初级、中级考证培训所开设的课程。

二、学习本课程所需的预备知识

学生应掌握了《电工基础》课程的基本知识。

三、课程内容、教学要求、教学指导

模块1 安全用电

[教学要求]

1．掌握维修电工在进行操作时，应遵循的操作规程；

2．了解有关人体触电的知识，掌握触电的原因和预防触电及触电急救的知识。

[教学内容]

1．倒闸操作规程、停电检修操作规程、带电检修操作规程

2．人体触电的类型和形式。

3．预防触电的措施。

4. 保护接地和保护接零各起的作用。
