PADS使用技巧

PADS是一款功能强大的PCB设计软件，广泛应用于电子产品设计领域。在使用PADS进行设计时，合理利用一些技巧可以提高工作效率，下面将介绍几个常用且实用的PADS使用技巧。

1.学习快捷键：快捷键可以极大地提高工作效率，因此学习并熟练使用PADS的快捷键是非常重要的。可以通过查看软件的帮助文档或者在软件界面上查找相应的快捷键。一旦掌握了常用的快捷键，设计过程中不再需要频繁切换鼠标和键盘操作，大大提高了工作效率。

2.利用功能：PADS提供了非常强大的功能，可以帮助我们快速定位到需要的元素或设置。例如，可以使用功能找到特定元件、特定信号网或者特定层的元素。在设计复杂的PCB时，利用功能可以减少寻找元素的时间，提高设计效率。

3. 使用设计覆盖层：PADS提供了设计覆盖层（Overlay）功能，可以将设计中的部分内容以一种半透明的方式覆盖在布线图上。这样可以在进行布线时，同时参考原理图和布线约束，提高设计准确性。设计覆盖层还可以用于表示设计规则的半透明图形，以便在设计过程中随时检查设计符合性。

4. 利用本地库：PADS提供了本地库（Library）功能，可以将元器件封装和参数保存为本地库。在设计过程中，可以直接从本地库中选择相应的元器件，减少重复设计的工作量，提高设计效率。同时，本地库还可以方便进行参数和封装的更新维护，确保设计的准确性和一致性。

5. 使用布线指导：PADS提供了布线指导（Route Guidance）功能，可以根据设计规则自动对设计进行布线指导。在进行布线时，布线指导会根据设计规则对线宽、间距、走线方向等进行限制和优化，帮助我们遵循设计规则，提高布线效果。布线指导还可以进行手动优化，以满足特定的布线要求。

6.利用批量操作：PADS提供了一些批量操作的功能，可以帮助我们同时对多个元素进行相同的操作。例如，可以通过批量选择和批量修改的功能，一次性对多个元器件或者连线进行相同的修改。这样可以大大减少操作的时间和工作量。

7.合理使用封装：在完成元器件的布局时，合理使用封装是非常重要的。不同的封装对设计的影响很大，因此需要根据元器件的特点选择适合的封装。在PADS中，可以通过封装的和浏览功能，快速找到合适的封装。同时，可以添加自定义封装，满足特定设计需求。

8.进行规则检查：在设计完成后，一定要进行规则检查。PADS提供了强大的规则检查功能，可以帮助我们检查设计是否符合电气规则、布线规则等。在进行规则检查时，可以根据设计需求自定义检查规则，确保设计的准确性、可靠性和一致性。

9.使用版本控制：PADS提供了版本控制工具，可以帮助我们管理设计的版本和修改记录。在进行设计迭代时，可以使用版本控制功能进行版本管理，方便进行版本比较、回滚和修改追踪。这样可以确保设计的可追溯性，方便多人协作和设计迭代。

10.随时保存备份：在进行设计过程中，随时保存备份是非常重要的。即使使用了版本控制工具，也不能完全依赖于它。因此，经常保存备份，以防止数据丢失和设计遭到破坏。同时，还可以定期进行设计文件的备份，以确保设计的安全性。 综上所述，合理利用PADS的功能和技巧可以提高工作效率和设计质量。希望以上介绍的PADS使用技巧能够对使用者有所帮助。

合集下载

第11章PADS功能使用技巧（6）

第11章PADS功能使用技巧（6）

第11章PADS功能使用技巧（6）

二五、如何显示网络的阻抗？

有些PCB文件中，选择网络后查看其属性，可以看到如下图所示的阻抗值，有些却没有，这是什么情况？

其实很简单，只要你的叠层设置有CAM Plane或Split/Mixed层即可，如下图所示： 然后点击Thickness...进入板层厚度设置对话框，从中设置各层厚度与介质系数之类即可

二六、为什么我布出的线都显示为细线？

PADS Layout有一个最小显示宽度的参数，低于这个参数的对象都是显示为一条细线，如下图所示的Options对话框，其中的Minimum display width设置为8mil，这就表是小于8mil线宽的对象都会显示为一条细线。

如果你想所有线都正常显示，只需要将此值设置为0即可。

二七、为什么我的走线只显示最外面的轮廓？

有时候你会看到有些走线会显示成下图所示的样子：

有两种可能，第一种是你可能执行了无模命令【O】切换到了边框视图模式下。边框视图模式下，导线和焊盘以边框代表实体，导线以两条平行线代表，其距离为导线的宽度，焊盘则以其外形的边框来显示，这样可以加快刷新画面的速度。

第二种可能是此走线被设置为保护（Protected），而你又在如下图所示Options选项对话框中勾选了 Show Protection项

二八、什么是Die元件？

我们经常看到（或使用）的元器件都是具有特定封装形式的，如DIP、SOP、QFP、BGA等，芯片在出产进行分销工作时已经进行了邦定操作并加上了特定封装，这样方便于应用，如下图所示，在封装内部有一个Die（裸片），经过BondWire（邦定线）将Bond Pad（邦定引脚）与封装引脚相连接。

但很明显，封装制作也是需要成本的，因此有些IC厂商将裸片没进行封装制作而直接售出，而由客户自行到邦定厂进行邦定，这样就可以降低成本。但相比而言，裸片的不良率一般较经过封装后出来的元器件要高。

PADS使用技巧

PADS使用技巧

PADS使用技巧

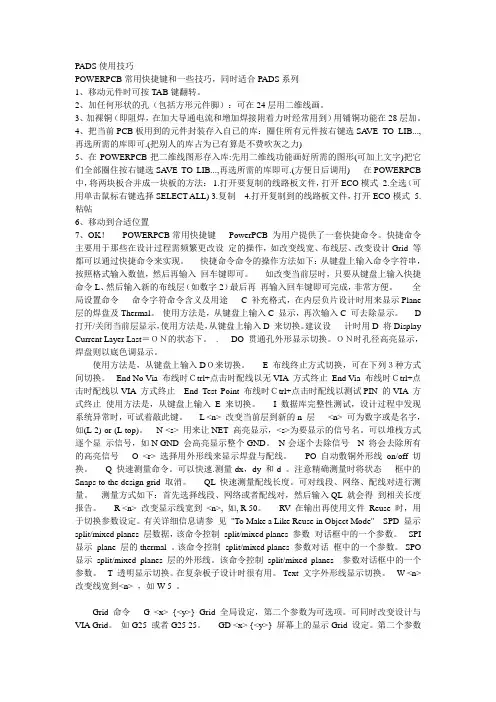

POWERPCB常用快捷键和一些技巧，同时适合PADS系列

1、移动元件时可按TAB键翻转。

2、加任何形状的孔（包括方形元件脚）：可在24层用二维线画。

3、加裸铜（即阻焊，在加大导通电流和增加焊接附着力时经常用到）用铺铜功能在28层加。

4、把当前PCB板用到的元件封装存入自已的库：圈住所有元件按右键选SAVE TO LIB...,再选所需的库即可.(把别人的库占为已有算是不费吹灰之力)

5、在POWERPCB把二维线图形存入库:先用二维线功能画好所需的图形(可加上文字)把它们全部圈住按右键选SAVE TO LIB...,再选所需的库即可.(方便日后调用) 在POWERPCB中，将两块板合并成一块板的方法： 1.打开要复制的线路板文件，打开ECO模式 2.全选（可用单击鼠标右键选择SELECT ALL) 3.复制 4.打开复制到的线路板文件，打开ECO模式 5.粘帖

6、移动到合适位置

7、OK！ POWERPCB常用快捷键 PowerPCB 为用户提供了一套快捷命令。快捷命令主要用于那些在设计过程需频繁更改设 定的操作，如改变线宽、布线层、改变设计Grid 等都可以通过快捷命令来实现。 快捷命令命令的操作方法如下：从键盘上输入命令字符串，按照格式输入数值，然后再输入 回车键即可。 如改变当前层时，只要从键盘上输入快捷命令L、然后输入新的布线层（如数字2）最后再 再输入回车键即可完成，非常方便。 全局设置命令 命令字符命令含义及用途 C 补充格式，在内层负片设计时用来显示Plane

层的焊盘及Thermal。 使用方法是，从键盘上输入C 显示，再次输入C 可去除显示。 D

打开/关闭当前层显示，使用方法是，从键盘上输入D 来切换。建议设 计时用D 将Display

Current Layer Last＝ＯＮ的状态下。 . DO 贯通孔外形显示切换。ＯＮ时孔径高亮显示，焊盘则以底色调显示。

pads 铜挖空区域技巧

pads 铜挖空区域技巧

第 1 页 共 4 页 pads 铜挖空区域技巧

（最新版2篇）

目录（篇1）

1.PADS 铜挖空区域技巧的概述

2.PADS 铜挖空区域的操作流程

3.铜挖空区域的设计原则

4.铜挖空区域的设计技巧

5.铜挖空区域的实际应用案例

正文（篇1）

PADS 铜挖空区域技巧是一种在印刷电路板 (PCB) 设计中常用的技术，它可以有效地减少电路板的重量和体积，同时提高电路板的散热性能。下面我们将详细介绍 PADS 铜挖空区域技巧的操作流程、设计原则、设计技巧以及实际应用案例。

一、PADS 铜挖空区域技巧的概述

PADS 铜挖空区域技巧是指在 PADS 软件中设计铜挖空区域，以便在印刷电路板制造过程中将铜箔挖空，从而形成镂空结构。这种技术可以使电路板更轻、更薄、更散热，因此在电子设备中得到广泛应用。

二、PADS 铜挖空区域的操作流程

在 PADS 软件中，我们可以按照以下步骤设计铜挖空区域:

1.创建一个新的 PCB 文档，并导入所需的原理图和布局。

2.在“Layers”选项卡中，选择“Cu”层，然后单击“Add Pad”按钮添加铜垫。

3.使用鼠标拖动铜垫，将其放置在所需位置，并调整其大小。

4.在“Layers”选项卡中，选择“Vias”层，然后单击“Add Via” 第 2 页 共 4 页 按钮添加过孔。

5.使用鼠标拖动过孔，将其放置在所需位置，并调整其大小。

6.在“Layers”选项卡中，选择“Cu”层，然后单击“Add Trace”按钮添加走线。

7.使用鼠标拖动走线，将其放置在所需位置，并调整其路径和大小。

8.在“Layers”选项卡中，选择“Plane”层，然后单击“Add Plane”按钮添加铜层。

9.使用鼠标拖动铜层，将其放置在所需位置，并调整其大小。

10.最后，在“File”菜单中选择“Export”选项，将 PCB 文件导出为 Gerber 文件格式，以便进行生产。

PADS应用技巧

PADS应用技巧

PADS应用技巧

PADS是一款非常流行的PCB设计软件，被广泛应用于电子行业。它具有功能强大、易于学习和使用的特点。在使用PADS时，掌握一些技巧和窍门可以提高工作效率和设计质量。下面是一些常用的PADS应用技巧：

1.使用快捷键：熟悉并使用快捷键可以大大提高工作效率。可以通过点击“帮助”菜单下的“快捷键参考表”来查看所有快捷键的列表，并根据自己的工作习惯进行个性化设置。

2.使用工具栏：PADS提供了丰富的工具栏，可以方便地访问各种功能。可以根据需要自定义工具栏，将常用的工具添加到工具栏上，以便快速访问。

3.使用层设置：在进行布局和布线时，使用层设置可以选择显示或隐藏特定层。通过点击“视图”菜单下的“层设置”选项可以打开层设置对话框，可以根据需要选择显示或隐藏一些层。

4.使用自动布局和布线工具：PADS提供了强大的自动布局和布线工具，可以帮助设计师快速完成复杂的布局和布线任务。在进行自动布局和布线之前，可以通过设置一些参数来调整自动布局和布线的结果。

5.使用电气规则检查工具：PADS提供了电气规则检查工具，可以帮助设计师快速检查电路板设计中的错误和潜在问题。在进行布局和布线之前，应该使用电气规则检查工具对电路进行检查，以确保设计的正确性。

6.使用信号完整性工具：PADS提供了信号完整性工具，可以帮助设计师在设计电路板时解决信号完整性问题，如时钟分配、信号回退等。在进行布局和布线之前，可以使用信号完整性工具对布局和布线进行优化。 7.使用三维视图：PADS提供了三维视图功能，可以帮助设计师更好地理解电路板的外观和布局。可以通过点击“视图”菜单下的“三维网架”选项来打开三维视图，可以通过鼠标控制视图的旋转、缩放和移动。

8. 使用导入和导出功能：PADS支持多种文件格式的导入和导出，如Gerber、DXF、PADS ASCII等。可以通过点击“文件”菜单下的“导入”和“导出”选项来导入和导出文件，以便与其他CAD软件进行交互。
