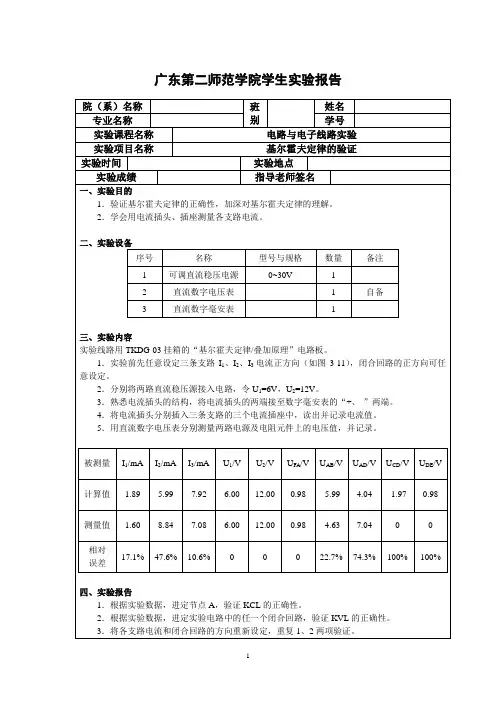

基尔霍夫定律的验证的实验报告

1 广东第二师范学院学生实验报告

院（系）名称 班别 姓名

专业名称 学号

实验课程名称 电路与电子线路实验

实验项目名称 基尔霍夫定律的验证

实验时间 实验地点

实验成绩 指导老师签名

一、实验目的

1．验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

2．学会用电流插头、插座测量各支路电流。

二、实验设备

序号 名称 型号与规格 数量 备注

1 可调直流稳压电源 0~30V 1

2 直流数字电压表 1 自备

3 直流数字毫安表 1

三、实验内容

实验线路用TKDG-03挂箱的“基尔霍夫定律/叠加原理”电路板。

1．实验前先任意设定三条支路I1、I2、I3电流正方向（如图3-11），闭合回路的正方向可任意设定。

2．分别将两路直流稳压源接入电路，令U1=6V，U2=12V。

3．熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“+、-”两端。

4．将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。

5．用直流数字电压表分别测量两路电源及电阻元件上的电压值，并记录。

被测量 I1/mA I2/mA I3/mA U1/V U2/V UFA/V UAB/V UAD/V UCD/V UDE/V

计算值 1.89 5.99 7.92 6.00 12.00 0.98 -5.99 4.04 -1.97 0.98

测量值 1.60 8.84 7.08 6.00 12.00 0.98 -4.63 7.04 0 0

相对

误差 17.1% 47.6% 10.6% 0 0 0 22.7% 74.3% 100% 100%

四、实验报告

1．根据实验数据，进定节点A，验证KCL的正确性。

2．根据实验数据，进定实验电路中的任一个闭合回路，验证KVL的正确性。

3．将各支路电流和闭合回路的方向重新设定，重复1、2两项验证。

2 4．误差原因分析。

(1) 电阻值不恒等电路标出值，电阻误差较大。

基尔霍夫定律的验证实验报告

实验目的：

验证基尔霍夫定律，即电流差值定律和电流的闭合定律。

实验原理：

1. 电流差值定律（基尔霍夫第一定律）指出，在一个电路的任意一个节点上，节点流入的电流差值等于节点流出的电流差值。数学表达式为：ΣI_in = ΣI_out。

2.电流的闭合定律（基尔霍夫第二定律）指出，在一个电路中，电流在闭合回路中的总和等于供电电压的总和。数学表达式为：ΣI=0。

实验材料：

1.电源

2.导线

3.电阻

4.电流表

5.电压表

实验步骤：

1.连接实验电路，包括电源、导线、电阻、电流表和电压表。

2.使用导线将电源、电流表、电压表和电阻连接在一起，构成一个简单的电路。

3.分别测量并记录电阻两端的电压和电流。 4.将电阻更换为新的不同阻值的电阻，重复步骤3

5.统计并比较不同电阻下的电流和电压数据，验证基尔霍夫定律。

实验结果：

以一个简单的电路为例，连接一个12V的电源、一个10Ω的电阻以及一个电流表和一个电压表。测量得到电压表读数为12V，电流表读数为1.2A。我们可以验证基尔霍夫定律：

1.在节点上，电流只有一个，所以节点流入的电流和流出的电流应该相等。在这个电路中，电流表读数为1.2A，即节点流入电流和流出电流都是1.2A，符合电流差值定律。

2.电路中只有一个回路，电压表读数为12V，也等于供电电源的电压。因此，符合电流的闭合定律。

实验分析：

通过实验结果，我们可以验证基尔霍夫定律。在一个简单电路中，电流差值定律表明在一个节点上，流入的电流和流出的电流相等，而电流的闭合定律显示电流在闭合回路中总和为零。而实验结果与这两个定律的预测值相符，说明基尔霍夫定律成立。

实验结论：

基尔霍夫定律是电学中非常重要的定律，经过实验证明，电流差值定律和电流的闭合定律在电路中成立。实验结果表明，实际电路中的电流和电压符合基尔霍夫定律的预测值，验证了基尔霍夫定律的正确性。因此，在电路分析和设计中，基尔霍夫定律是非常有用和可靠的工具。

基尔霍夫定律的验证的实验报告

一、实验目的

本实验旨在验证基尔霍夫定律，掌握其在电路分析中的应用。通过使用实验仪器和电路元件，测量和分析电路中的电流和电压，验证基尔霍夫定律的准确性。

二、实验仪器和材料

1.直流电源

2.电流表

3.电压表

4.变阻器

5.电阻器

6.连线

7.万用表

三、实验原理

1.基尔霍夫第一定律：在一个电路网络中，电流汇入交叉点的总和等于汇出该交叉点的总和。

2.基尔霍夫第二定律：沿电路中闭合回路的回路电势和等于各个元件电势降及电源电动势之和。

四、实验步骤

步骤一：搭建简单电路 1.将直流电源正极与一个变阻器的一端连接，将另一端接地。

2.将电源负极与一个电阻器的一端连接。

3.将电阻器的另一端与变阻器连接。

步骤二：连接电流表

1.将电流表的一端连接到直流电源负极。

2.将电流表的另一端连接到变阻器的另一端。

3.读取电流表的显示数值。

步骤三：连接电压表

1.将电压表的正极连接到电阻器的连接处。

2.将电压表的负极连接到变阻器的连接处。

3.读取电压表的显示数值。

五、实验数据记录和处理

根据步骤二和步骤三的实验结果，记录电流表和电压表的显示数值。

实验数据如下：

电流表显示：0.5A

电压表显示：10V

根据基尔霍夫定律，可以得到以下两个方程：

方程1：I1=I2+I3

方程2：U=U1+U2+U3 其中I1为从电源流出的电流（0.5A），I2为通过变阻器的电流，I3为通过电阻器的电流。

U为电源的电压（10V），U1为电源电动势，U2为变阻器的电压，U3为电阻器的电压。

六、实验讨论和结论

通过实验数据和基尔霍夫定律的运用，可以得到以下结论：

1.根据方程1，可以得出I2+I3=0.5A，即变阻器和电阻器的电流之和等于电源电流。

2.根据方程2，可以得出U=U1+U2+U3，即电源电压等于变阻器和电阻器的电压之和。

3.实验数据和计算结果相符，验证了基尔霍夫定律在电路分析中的准确性。

基尔霍夫定律实验报告

基尔霍夫定律（Kirchhoff's Law）是电路理论中常见的重要定律，它由德国物理学家查尔斯·基尔霍夫（Gustav Kirchhoff）于1845年提出。该定律亦称电路定律，其核心内容包括电压定律与电流定律：电压定律是电路中的节点之间的电压的求和总是等于 0；电流定律指的是通过一个回路中的每条封闭线段的电流的求和也等于 0。

为了验证基尔霍夫定律两个定律的正确性，我们进行了相应的实验。实验仪器由一个6V的单极直流电源、一个美国泰森科技公司生产的数字万用表、一个电阻组件组成。

首先，由两个电阻相连组成回路，并测量回路中每个电阻之间的总电压。例如，在R1与R2相连时，测量电压为 4.44V，其中R1上的电压为2.2V，而R2上的电压则为 2.24V。然后，在R1与R3相连时，测量电压为 3.37V，即R1上的电压为1.69V，而R3上的电压则为1.68V。

此外，我们的实验也检测了回路中每个电阻的电流值。例如，在R1与R2相连时，R1的电流为0.73A，而R2的电流则为0.70A；在R1与R3相连时，R1的电流为0.56A，而R3的电流则为0.56A，这两个电流值完全相等。

由于回路内所有电压的求和总是等于 0，而回路中每段封闭线段的电流求和也等于 0，我们可以证实基尔霍夫定律的正确性。

从上述实验可以得出，基尔霍夫定律是定量描述电路的重要定律，它为工程师研究电路和设计电子系统大大提高了效率，因此它也是电路理论的重要组成部分。
