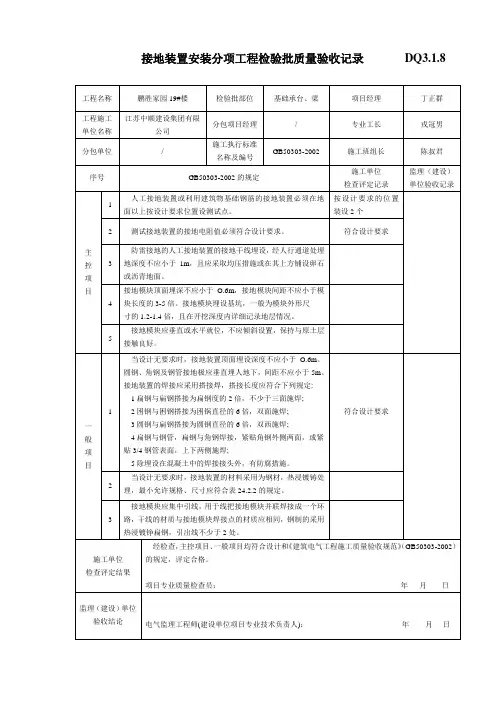

接地装置安装分项工程检验批质量验收记录 DQ3.1.8

工程名称 鹏胜家园19#楼 检验批部位 基础承台、梁 项目经理 丁正群

工程施工单位名称 江苏中顺建设集团有限公司 分包项目经理 / 专业工长 戎冠男

分包单位 / 施工执行标准

名称及编号 GB50303-2002 施工班组长 陈叔君

序号 GB50303-2002的规定 施工单位

检查评定记录 监理（建设）

单位验收记录

主

控

项

目 1 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。 按设计要求的位置装设2个

2 测试接地装置的接地电阻值必须符合设计要求。 符合设计要求

3 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

4 接地模块顶面埋深不应小于O.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺

寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。

5 接地模块应垂直或水平就位，不应倾斜设置，保持与原土层

接触良好。

一

般

项

目 1 当设计无要求时，接地装置顶面埋设深度不应小于O.6m。

圆钢、角钢及钢管接地极应垂直埋人地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定:

1扁钢与扁钢搭接为扁钢度的2倍，不少于三面施焊;

2困钢与困钢搭接为困锅直径的6倍，双面施焊;

3圆钢与扁钢搭接为圆钢直径的6倍，双西施焊;

4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧

贴3/4钢管表面，上下两侧施焊;

5除埋设在混凝土中的焊接接头外，有防腐措施。 符合设计要求

2 当设计无要求时，接地装置的材料采用为钢材，热浸镀铸处

理，最小允许规格、尺寸应符合表24.2.2的规定。

3 接地模块应集中引线，用于线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用

接地装置检验批质量验收记录(总2页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 接地装置检验批质量验收记录

08190101

单位（子单位）工程名称 分部（子分部）工程名称 分项工程名称

施工单位 项目负责人 检验批容量

分包单位 分包单位项目负责人 检验批部位

施工依据 验收依据 GB50606-2010

验收项目 设计要求及规范规定 最小\实际抽样数量 检查记录 检查结果

主控

项目 1 材料、器具、设备进场质量检测 第3.5.1条

2 采用建筑物共用接地装置时，接地电阻不应大于1Ω 第16.2.1条

3 采用单独接地装置时，接地电阻不应大于4Ω 第16.2.1条

4 接地装置的焊接应符合规定 第16.2.1条

5 接地装置测试点的设置 第16.2.1条

6 防雷接地的人工接地装置的接地干线埋设 第16.1.1条

7 接地模块的埋设深度、间距和基坑尺寸 第16.1.1条

8 接地模块设置应垂直或水平就位 第16.1.1条

一般

项目 1 接地装置埋设深度、间距和搭接长度和防腐措施 第16.1.1条

2 接地体垂直长度不应小于2.5m，间距不宜小于5m 第16.1.1条

3 接地体埋深不宜小于0.6m 第16.1.1条

4 接地体距建筑物距离不应小于1.5m 第16.1.1条

施工单位检查结果 主控项目全部合格，一般项目满足施工规范规定要求。

专业工长:

项目专业质量检查员:

年 月 日

监理单位验收结论 专业监理工程师：

年 月 日

2、验收依据说明

【规范名称及编号】《智能建筑工程施工规范》GB50606-2010

【条文摘录】

摘录一：

3.5.1 材料、器具、设备进场质量检测应符合下列规定：

接地装置安装分项工程质量验收记录 （统表2）

分包单位 / 分包单位负责人 / 分包项目经理 /

序号 检验批部位、区段 施工单位评定结果 监理（建设）单位验收结论

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

检

查

结

论 工程质量验收记录基本齐全

项目专业技术负责人：

2006年9月25日 验

收

结

论 专业监理工程师：

（建设单位项目专业技术负责人）

年 月 日

电缆电线导管敷设分项工程质量验收记录DQ1.4

工程名称 主厂房 结构类型 框架 检验批数 7批

施工单位 常州二建建设有限公司 项目经理 孙埝 技术负责人 张建 分包单位 / 分包单位负责人 / 分包项目经理 /

序号 检验批部位、区段 施工单位评定结果 监理（建设）单位验收结论

1 0米层结平B～C/18～20 施工符合设计及验收规范要求

2 0米层结平B～C/12～14 施工符合设计及验收规范要求

3 3.8米层结平 施工符合设计及验收规范要求

4 运转层结平 施工符合设计及验收规范要求

5 14米层结平 施工符合设计及验收规范要求

6 24.5米层结平 施工符合设计及验收规范要求

7 28.5米层结平 施工符合设计及验收规范要求

8

9

10

11

12

13

检

查

结

论 经查电导管质保资料和安装验收记录齐全，施工符合设计及验收规范要求：合格 。

项目专业技术负责人：

2006年09月25日 验

收

结

论 专业监理工程师：

（建设单位项目专业技术负责人）

1234567891011接地线、接地极连接检验批质量验收记录（模板）单位工程名称市政分项工程名称接地线、接地极连接验收部位接地线、接地极连接检施工执行标准名称及编号电气装置安装工程接地装置施工及验收规范（GB50169-2016）分包单位分包负责人施工班组长施工单位专业工长项目负责人
