接地装置安装分项工程检验 批质量验收记录

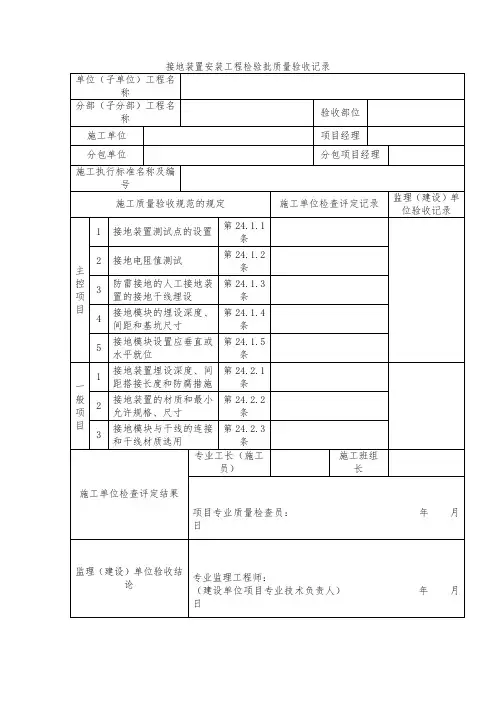

接地装置安装工程检验批质量验收记录

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 接地装置测试点的设置 第24.1.1条

2 接地电阻值测试 第24.1.2条

3 防雷接地的人工接地装置的接地干线埋设 第24.1.3条

4 接地模块的埋设深度、间距和基坑尺寸 第24.1.4条

5 接地模块设置应垂直或水平就位 第24.1.5条

一般项目 1 接地装置埋设深度、间距搭接长度和防腐措施 第24.2.1条

2 接地装置的材质和最小允许规格、尺寸 第24.2.2条

3 接地模块与干线的连接和干线材质选用 第24.2.3条

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月

日

监理（建设）单位验收结论 专业监理工程师：

（建设单位项目专业技术负责人） 年 月

日

接地装置安装检验批质量验收记录

编号：

工程名称

单位（子单位）工程名称 分部（子分部）

工程名称 分项工程名称

施工单位 项目负责人 检验批容量

分包单位 分包单位

项目负责人 检验批部位

施工依据 《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 验收依据 《电气装置安装工程接地装置施工及验收规范》GB 50169-2006

验收项目 设计要求及规范规定 最小/实际抽样数量 检查记录 检查结果

主

控

项

目 1 材料规格及材质 符合设计要求

2 镀锌层表面检查 镀锌层表面完好

3 接地体埋设深度 接地体顶面埋设深度应符合设计规定，当无规定是，不应小于0.6m。

角钢、钢管、铜棒、铜管等接地体应垂直配置。出接地体外接地体引出线的垂直部分和接地装置谅解（焊接）部位外侧100mm范围内应作防腐处理，在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。

4 接地体间距 不宜小于其长度额2倍，水平接地体的间距应符合设计规定，当设计无规定时不宜小于5m。

5 接地线防止机械损伤和化学腐蚀措施 接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。热镀锌刚才焊接时将破坏的热镀锌防腐，应在焊痕外100mm内做防腐处理。

6 与接地网或接地干线的链接 接地干线应在不同的亮点及以上与接地网相连接，自然接地体应在不同的两点几以上与接地干线和接地网相连接。

7 回填土 不应有石块和建筑垃圾，外取的土壤不得有较强的腐蚀性，回填土应分层夯实。室外接地回填宜有100-300mm高度的防沉层，在上去石质地段或电阻率较高的土质区应在土沟中至少回填100mm厚的净土垫层，再敷设接地体，然后用净土分层夯实回填。 8 接地装置的接地电阻值测试☆ 测试接地装置的接地电阻值必须符合设计要求

一般项目

1 明敷接地线的安装 安装位置合理，便于检查，无妨碍设备检修运行巡视

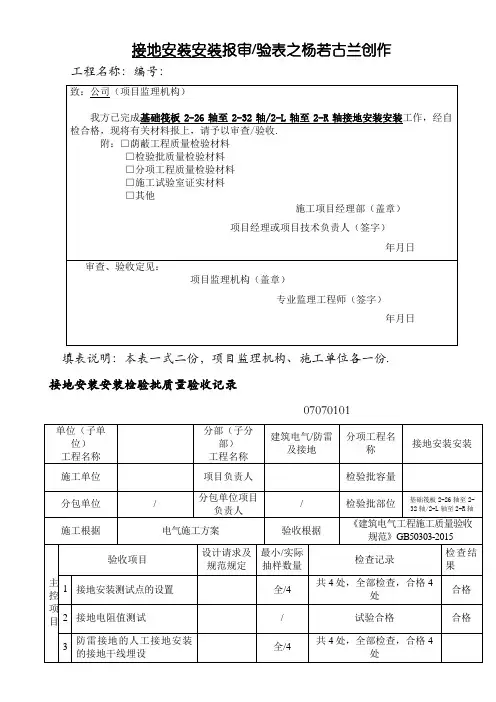

接地安装安装报审/验表之杨若古兰创作

工程名称：编号：

致：公司（项目监理机构）

我方已完成基础筏板2-26轴至2-32轴/2-L轴至2-R轴接地安装安装工作，经自检合格，现将有关材料报上，请予以审查/验收.

附：□荫蔽工程质量检验材料

□检验批质量检验材料

□分项工程质量检验材料

□施工试验室证实材料

□其他

施工项目经理部（盖章）

项目经理或项目技术负责人（签字）

年月日

审查、验收定见：

项目监理机构（盖章）

专业监理工程师（签字）

年月日

填表说明：本表一式二份，项目监理机构、施工单位各一份.

接地安装安装检验批质量验收记录

07070101

单位（子单位）

工程名称 分部（子分部）

工程名称 建筑电气/防雷及接地 分项工程名称 接地安装安装

施工单位 项目负责人 检验批容量

分包单位 / 分包单位项目负责人 / 检验批部位 基础筏板2-26轴至2-32轴/2-L轴至2-R轴

施工根据 电气施工方案 验收根据 《建筑电气工程施工质量验收规范》GB50303-2015

主

控

项

目 验收项目 设计请求及

规范规定 最小/实际

抽样数量 检查记录 检查结果

1 接地安装测试点的设置 全/4 共4处，全部检查，合格4处 合格

2 接地电阻值测试 / 试验合格 合格

3 防雷接地的人工接地安装的接地干线埋设 全/4 共4处，全部检查，合格4处 4 接地模块的埋设深度、间距可基坑尺寸 / / /

5 接地模块设置应垂直或水平就位 / / /

一

般

项

目 1 接地安装埋设深度、间距和搭接长度 全/4 共4处，全部检查，合格4处 100%

2 接地安装的材质和最小答应规格 全/4 共4处，全部检查，合格4处 100%

接地干线敷设检验批质量验收记录

接地干线是电力系统中的重要设备，其敷设质量直接影响着电力系统的安全运行。为了保证接地干线的质量，必须进行检验批质量验收。下面是一份接地干线敷设检验批质量验收记录，详细记录了验收过程和结果。

----

验收单位：XXX电力有限公司

工程名称：XXX变电站接地干线敷设工程

工程地点：XXX市XXX区

工程单位：XXX建筑工程有限公司

施工日期：XXXX年XX月XX日-XXXX年XX月XX日

一、项目概况

本工程是为了加强变电站接地装置的功能，提高电力系统的安全性而进行的接地干线敷设工程。总长度为XXXm，包括XXX段。

二、检验批划分

根据工程的具体情况和施工进度，将工程划分为X个检验批，分别进行质量验收。

三、质量验收项目及要求

1.接地干线的规格和型号符合设计要求。

2.接地干线的截面尺寸和形状符合设计要求。

3.接地干线的材料符合国家标准和相关规范要求。 4.接地干线的焊接工艺符合焊接工艺规范要求。

5.接地干线的敷设及固定符合设计要求。

6.接地干线与引下线的接头连接可靠。

四、检查内容及结果

检验批次：第X批

检查单位：XXX电力有限公司

检查时间：XXXX年XX月XX日

1.接地干线规格和型号的检查：

检查方法：查阅设计文件和相关规范要求。

检查结果：接地干线规格和型号符合设计要求。

2.接地干线截面尺寸和形状的检查：

检查方法：使用尺子和卡尺测量接地干线截面的尺寸和形状。

检查结果：接地干线截面尺寸和形状符合设计要求。

3.接地干线材料的检查：

检查方法：查阅供应商提供的材料质量合格证明和实物检查。

检查结果：接地干线材料符合国家标准和相关规范要求。

4.接地干线焊接工艺的检查：

检查方法：查阅焊接工艺规范、焊工合格证等文件和焊接接头的外观检查。 检查结果：接地干线焊接工艺符合焊接工艺规范要求。

5.接地干线敷设及固定的检查：

检查方法：查阅设计文件和施工记录，实地检查接地干线的敷设和固定情况。
