齿轮传动基础知识

齿轮传动设计基础知识点

齿轮传动是一种常见的力传递装置，广泛应用于机械工程领域。它通过不同大小的齿轮之间的啮合来实现功率的传递和转速的变换。本文将介绍齿轮传动设计的基础知识点，包括齿轮的种类、齿轮参数的计算以及齿轮传动的优缺点。

一、齿轮的种类

1. 直齿轮

直齿轮是最常见的齿轮类型，其齿轴与轴线平行。直齿轮适用于中低速传动，并能承受较大的载荷。其主要缺点是噪音和齿面磨损较大。

2. 斜齿轮

斜齿轮的齿轴与轴线倾斜一定角度，能够在不同轴线的位置上传递力矩。斜齿轮适用于高速传动，但噪音较大，效率相对较低。

3. 锥齿轮

锥齿轮是一种适用于非平行轴传动的齿轮，其齿轴与轴线相交。锥齿轮广泛应用于汽车差速器等场合。

4. 内齿轮

内齿轮是直齿轮的一种变体，其齿轮位于轮轴内部。内齿轮传动常用于高精度传动系统，如航空器操纵系统。

二、齿轮参数的计算 1. 齿数与模数的计算

齿数是齿轮上齿的数量，模数是齿距与齿数的比值。一般情况下，齿数可以通过传动比和模数来计算，也可以根据实际需求选定。

2. 齿轮啮合的计算

齿轮啮合的计算包括齿顶高度、齿根高度、齿向间隙等参数的确定。这些参数的选择需要考虑齿轮传动的工作条件和要求。

3. 齿轮的模数设计

齿轮的模数设计是根据传动功率和齿数来确定的。模数的选择要综合考虑齿轮的强度、装配精度和经济性。

4. 齿轮的强度计算

齿轮的强度计算是确定齿轮是否能够承受传递的力矩和载荷的关键。其中包括表面强度和弯曲强度的计算。

三、齿轮传动的优缺点

1. 优点

（1）传递功率大：齿轮传动能够传递大的功率，因为齿轮相对于带轮而言，具有更大的传动比。

（2）传动效率高：齿轮传动的效率通常在95%以上，相比其他传动方式具有更高的效率。 （3）传动平稳：齿轮传动没有滑动和弹性变形，因此传动平稳，没有冲击和振动。

（4）传动精度高：齿轮传动具有良好的传动精度，适用于精密传动系统。

2. 缺点

（1）噪音较大：齿轮传动在运转时会产生一定的噪音，特别是高速传动时噪音更明显。

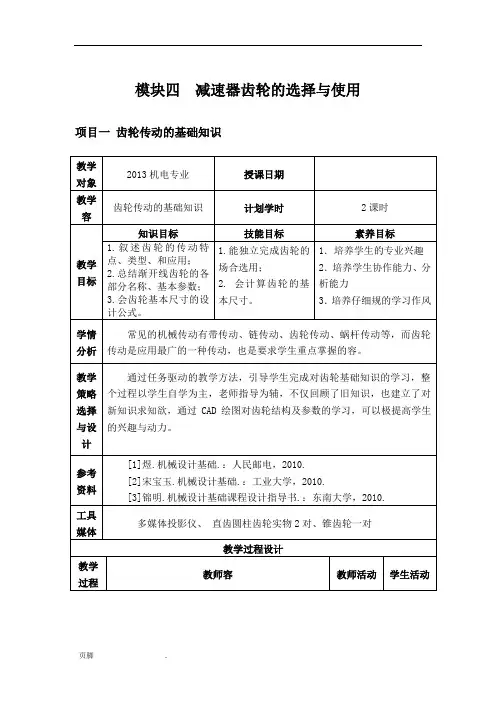

页脚 . 模块四 减速器齿轮的选择与使用

项目一 齿轮传动的基础知识

教学对象 2013机电专业 授课日期

教学容 齿轮传动的基础知识 计划学时 2课时

教学目标 知识目标 技能目标 素养目标

1.叙述齿轮的传动特点、类型、和应用；

2.总结渐开线齿轮的各部分名称、基本参数；

3.会齿轮基本尺寸的设计公式。 1.能独立完成齿轮的场合选用；

2. 会计算齿轮的基本尺寸。 1．培养学生的专业兴趣

2．培养学生协作能力、分析能力

3．培养仔细规的学习作风

学情分析 常见的机械传动有带传动、链传动、齿轮传动、蜗杆传动等，而齿轮传动是应用最广的一种传动，也是要求学生重点掌握的容。

教学策略选择与设计 通过任务驱动的教学方法，引导学生完成对齿轮基础知识的学习，整个过程以学生自学为主，老师指导为辅，不仅回顾了旧知识，也建立了对新知识求知欲，通过CAD绘图对齿轮结构及参数的学习，可以极提高学生的兴趣与动力。

参考资料 [1]煜.机械设计基础.：人民邮电，2010.

[2]宋宝玉.机械设计基础.：工业大学，2010.

[3]锦明.机械设计基础课程设计指导书.：东南大学，2010.

工具媒体 多媒体投影仪、 直齿圆柱齿轮实物2对、锥齿轮一对

教学过程设计

教学过程 教师容 教师活动 学生活动

页脚 . 一、

导入新课

复习带传动的容，总结出带传动的优缺点。大家平时还能见到的另一种传动――自行车上用的链传动，能否比带传动在传动比方面更准确一些呢？由此引出本次课的新容。

齿轮传动 通过语言引入新课 回顾旧知识，唤起对新知识的欲望

二、

合作探究、探索新知

任务驱动1：在生活中我们身边常见的机械传动除了带传动、链传动，一些比较重要的机械设备或精密的仪器传动，大都采用齿轮进行传动，比如：名贵的手表、数控机床的调速、汽车的调速等，这是为什么呢？请通过查看课本，以小组为单位进行总结归纳，完成下发的任务卡。

齿轮传动知识测试

1.模数m的大小反映齿轮轮齿的大小，模数越大，轮齿越大，齿轮的承载能力越大。（） [单选题] *

A、正确(正确答案)

B、错误

2. 模数m的单位为mm。（） [单选题] *

A、正确(正确答案)

B、错误

3模数.m越大，P就越大，齿轮承载能力也越大。（） [单选题] *

A、正确(正确答案)

B、错误

4.开式齿轮传动主要失效形式是齿面磨损和轮齿折断。（） [单选题] *

A、正确(正确答案)

B、错误

5.开式齿轮传动通常采用人工定期加油润滑。（） [单选题] *

A、正确(正确答案)

B、错误

6.开式齿轮传动没有齿面点蚀现象。（） [单选题] *

A、正确(正确答案)

B、错误

7.开式齿轮传动的主要失效形式是齿面塑性变形。（） [单选题] *

A、正确

B、错误(正确答案)

8.开式齿轮传动一般采用黏度很高防锈性好的开式齿轮油。（） [单选题] *

A、正确(正确答案)

B、错误

9.闭式齿轮传动主要失效形式是齿面疲劳点蚀、轮齿折断。（） [单选题] *

A、正确(正确答案)

B、错误

10.闭式软齿面齿轮的失效形式主要是齿面胶合。（） [单选题] *

A、正确

B、错误(正确答案)

11.闭式软齿面齿轮的实效形式为齿面点蚀。（） [单选题] *

A、正确(正确答案)

B、错误

12.闭式齿轮传动主要失效形式是齿面疲劳点蚀、轮齿折断；开式齿轮传动主要失效形式是齿面磨损和轮齿折断。（） [单选题] *

A、正确(正确答案)

B、错误

13.闭式齿轮传动中，轮齿折断是主要的失效形式。（） [单选题] *

A、正确

B、错误(正确答案)

14.当齿轮的齿顶圆直径小于轴孔直径的2倍时，应将齿轮和轴做成一体的齿轮轴。（） [单选题] *

A、正确(正确答案)

B、错误

15.当齿数z＜17，又不允许产生根切现象，可采用变位齿轮。（） [单选题] *

A、正确(正确答案)

齿轮基础必学知识点

以下是齿轮基础必学的知识点：

1. 齿轮的定义：齿轮是一种用于传递转动的机械元件，它由一组齿数相等、剖面相同的齿排列在轮轴上。

2. 齿轮的作用：齿轮主要用于传递转矩和旋转速度，通过齿轮传动可以改变输入轴和输出轴的转速和转矩。

3. 齿轮的分类：齿轮可以根据齿轮的齿数和齿形来分类，常见的分类包括直齿轮、斜齿轮、蜗杆齿轮等。

4. 齿轮的主要参数：齿轮的主要参数包括模数、齿数、齿宽、压力角等。这些参数对齿轮的传动效果和强度有重要影响。

5. 齿轮的传动比：齿轮传动比是指输入轴和输出轴的转速比，可以通过齿轮的齿数比来计算。

6. 齿轮的啮合问题：齿轮的啮合是指两个齿轮齿面相互接触和传递转动的过程，啮合过程中需要考虑啮合角和啮合系数等问题。

7. 齿轮的设计原则：齿轮的设计需要考虑传动效率、噪音、强度等因素，通常需要满足一定的设计原则和标准。

8. 齿轮的制造工艺：齿轮的制造工艺包括锻造、车削、滚齿等，不同的工艺对齿轮的精度和强度有不同的要求。

9. 齿轮的润滑和维护：齿轮在运动过程中需要适当的润滑和维护，以保持正常运转和延长使用寿命。

10. 齿轮的应用：齿轮广泛应用于机械传动领域，如汽车、工程机械、船舶等，也用于其他领域如机械工具、钟表等。
