IEC标准

IEC

技

术

标

准

二〇〇六年十月

目录

一．IEC电气标准介绍 ................................................ 3

一）电气技术文件的种类 .......................................... 4

1．功能性文件................................................ 4

2．位置文件.................................................. 8

3．接线文件.................................................. 8

4．项目表.................................................... 9

5．说明文件................................................. 10

6．其他文件................................................. 11

二）电气制图的图形符号 ......................................... 11

1、图形符号的组成........................................... 11

2、图形符号的分类........................................... 11

三）文字符号 ................................................... 12

四）项目代号 ................................................... 14

1. 项目与项目代号........................................... 14

2. 项目代号的构成........................................... 15

二．绘图技巧和经验 ................................................ 16

一）电路图设计 ................................................. 16

二）文字标注 ................................................... 16

三）电路检查 ................................................... 17

四）明细表生成 ................................................. 17

五）网络表生成 ................................................. 17

六）端子表生成 ................................................. 17

七）电缆自动生成 ............................................... 17

三．模版制作介绍 ................................... 错误!未定义书签。

四．绘图图层的设置规定 ............................. 错误!未定义书签。

五．软件绘图规范 .................................................. 18

一、一般规则 ................................................... 18

二、电气一次和电气二次专业制图的规定 ........................... 19

三、电路图的绘制原则与方法 ..................................... 20

1．用图形符号表示电气元件 ......................................... 20

2．电路图的布局 ................................................... 20

3．电路图中电源的表示 ............................................. 20

4．电路图的标注 ................................................... 20

六．IEC版软件图库介绍 ............................................. 21

七．图纸的布局技巧和要求 .......................................... 23

一）图纸的布局要求 ............................................. 23

二）图纸的布局技巧 ............................................. 23

八．纸间的关联关系说明 ............................................ 23

一．IEC电气标准介绍

IEC标准即国际电工委员会（International Electrical Commission），是由各国电工委员会组成的世界性标准化组织，其目的是为了促进世界电工电子领域的标准化。国际电工委员会的起源是1904年在美国圣路易召开的一次电气大会上通过一项决议。根据这项决议，1906年成立了IEC，它是世界上成立最早的一个标准化国际机构。

IEC的宗旨是通过其成员，促进电气化、电子工程领域的标准化和有关方面的国际合作，例如根据标准进行合格评定的工作，电气、电子和相关技术方面的合作等。

世界上大多数国家都将IEC标准作为统一电气工程语言的依据。我国于1986年采用IECll3《简图、表图、表格》、IEC60750《电气技术中的项目代号》及相关文发布了GB/T 6988《电气制图》系列标准、GB/T 5094《电气技术中的项目代号》等标准。这些标准，统一了电气制图的规则，为提高电气技术信息交流的速度和质量发挥了重要作用。

随着科学技术的发展，系统和设备越来越复杂，功能越来越完善。人们对操作和维修却要求越来越简单、易行，希望通过阅读技术文件能正确掌握操作技术和维修方法。这就要求电气信息的表达更有全局的观念，将复杂的系统作为一个整体、各个单元、或功能、或位置作为系统的一部分，作相应的分层，并给各层中各项目以清晰的符号代号，以利快速检索、查询。可以说，电气技术的发展对文件编制提出了新的要求。进入90年代以来，国际电工委员会首先修订了IECll3系列标准，代之以新的标准系列IEC 61082《电气技术用文件的编制》，全面规范了电气简图和相关文件的编制规则。接着在90年代中后期开始陆续发布了IEC

61346《工业系统、成套装置与设备以及工业产品——结构原则和检索代号》系列标准，代替了IEC 60750，提出了结构与检索的全新概念。IEC还对文件和文件编制规定了满足信息技术要求的管理方法。

由于机、电早已密不可分，IEC在90年代中后期发布的多个标准，都是IEC与ISO(国际标准化组织)联合起草，适用范围也不仅仅是电，而是一切技术领域。

全国电气文件编制和图形符号标准化技术委员会对口IEC/TC3，一直在密切跟踪国际标准的制订动态，在国家质量技术监督局的大力支持下，正陆续将lEC标准转化为国家标准。现已将多条IEC发布的标准编入国家标准正式版本，发布为国家标准。

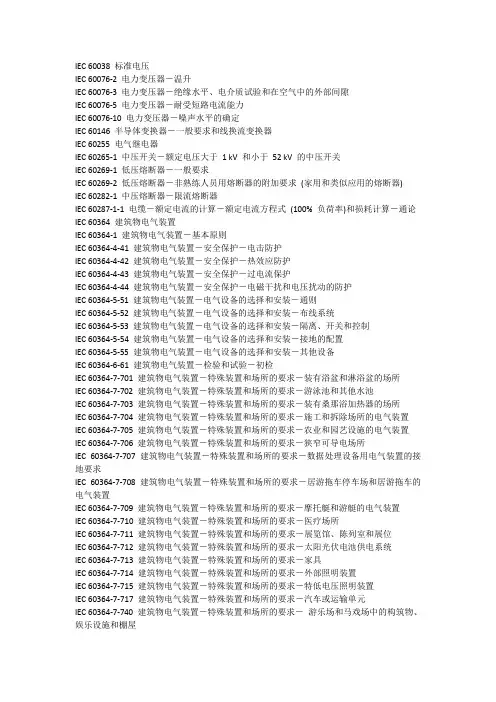

电气制图及相关标准由下属几部分组成：

GB／T6988．1-1997 《电气技术用文件的编制 第1部分:一般要求》idt IEC

1082-1：1991

GB／T6988．2-1997 《电气技术用文件的编制 第2部分:功能性简图》等idt IEC 1082-2：1993

GB／T6988．3-1997 《电气技术用文件的编制 第3部分:接线图和接线表》idt IEC 1082-3：1993

还有一些正在定制或计划定制为国家标准。这些标准的发布与实施，必将加速我国技术领域的信息化进程。

下面来介绍一下电气技术用文件的编制。

电气图是用图形符号和其他图示法绘制的表示电气系统、装置和设备各组成部分的相互关系及其连接关系，用以表达电气工作原理，描述电气产品的构成和功能，并提供产品装接和使用信息的一种简图。

一）电气技术文件的种类

电气技术文件包括技术人员熟知的概略图、逻辑图、电路图、接线图等电气简图，也包括接线表、元件表、说明书等设计文件。电气技术文件编制中的文件，按其用途及使用特征等进行分类，主要有：功能性文件、位置文件、接线文件、项目表及说明文件等。

1．功能性文件

1）概略图

表示系统、分系统、装置、部件、设备中各项目之间的主要关系和连接的、相对比较简单的简图，通常用单线表示法。示例见图1-1。

2）框图 框图是主要采用方框符号表示的一种概略图。它概略地描述项目的基本组成和相互关系。示例见图1-26。

3）网络图

网络图是在地图上表示诸如发电站、变电站、电信设备以及电力线、传输线等网络的一种概略图。

4）功能图

功能图是表示理论的或理想的电路而不涉及实现方法的一种简图。它可详细表示系统、分系统、装置、部件、设备等的功能。

当用于分析和计算电路特性或状态时，为等效电路功能简图。它表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能。等效电路图中的元件符号一般都是功能性元件符号，不代表实际的元件。例如图1-2所示的变压器等效电路图，将含有铁心、绕组的变压器实体变成了一个仅含有电阻和电感的电路。这个图是分析和计算变压器、感应电机电磁特性和运行状态的重要工具。

当主要使用二进制逻辑元件符号时，为逻辑功能简图。示例见图1-3。 图1-1 某轧钢厂概略图示例

5）电路图

电路图即电原理图，是采用图形符号并按功能顺序排列，表示系统、分系统、装置、部件、设备等实际电路的连接关系的一种简图。它一般只表示其功能与电气原理，而不需考虑项目的实际尺寸、形状及其位置。示例见图1-4。由图可以看出该电动机的控制原理：接触器KM的触点是由其释放线圈来控制的。该线圈图1-3

定时脉冲发生器设备逻辑功能图 图1-2 变压器等效电路图

a)构成示意图 b)等效电路

图1-4电动机控制电路图
