电磁阀工作原理

电磁阀与气缸工作原理

电磁阀是一种常见的控制元件，其工作原理基于电磁效应。它由线圈、铁芯和阀芯组成。

当线圈通电时，产生磁场使得铁芯被吸引。吸引力使得阀芯与阀座分离，形成通道，介质（如气体或液体）可以通过通道流过。反之，当线圈断电时，磁场消失，阀芯由于弹簧力回到初始位置，关闭通道，介质停止流动。

气缸是一种最常见的执行元件，它的工作原理基于气体力学原理。气缸通常由气缸筒、活塞、活塞杆和密封件组成。

当气缸供气时，气体压力使活塞受到推力。如果活塞杆固定，活塞便会沿着筒体方向移动。反之，当气缸排气时，活塞杆推动活塞回到初始位置。

通过控制电磁阀的通电和断电，可以控制气缸的运动。当电磁阀通电时，气缸供气，活塞被推动；当电磁阀断电时，气缸排气，活塞回到初始位置。

这种电磁阀与气缸的组合使用，可以实现各种不同的自动化控制功能。例如，可以用来控制机械臂的运动、开关设备的操作等。

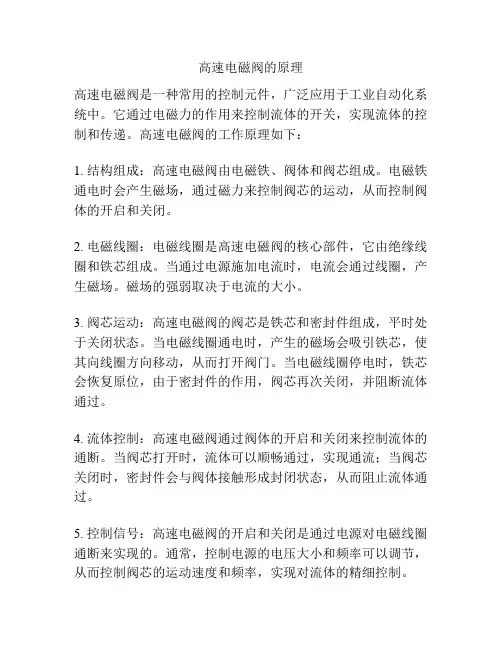

高速电磁阀的原理

高速电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。它通过电磁力的作用来控制流体的开关，实现流体的控制和传递。高速电磁阀的工作原理如下：

1. 结构组成：高速电磁阀由电磁铁、阀体和阀芯组成。电磁铁通电时会产生磁场，通过磁力来控制阀芯的运动，从而控制阀体的开启和关闭。

2. 电磁线圈：电磁线圈是高速电磁阀的核心部件，它由绝缘线圈和铁芯组成。当通过电源施加电流时，电流会通过线圈，产生磁场。磁场的强弱取决于电流的大小。

3. 阀芯运动：高速电磁阀的阀芯是铁芯和密封件组成，平时处于关闭状态。当电磁线圈通电时，产生的磁场会吸引铁芯，使其向线圈方向移动，从而打开阀门。当电磁线圈停电时，铁芯会恢复原位，由于密封件的作用，阀芯再次关闭，并阻断流体通过。

4. 流体控制：高速电磁阀通过阀体的开启和关闭来控制流体的通断。当阀芯打开时，流体可以顺畅通过，实现通流；当阀芯关闭时，密封件会与阀体接触形成封闭状态，从而阻止流体通过。

5. 控制信号：高速电磁阀的开启和关闭是通过电源对电磁线圈通断来实现的。通常，控制电源的电压大小和频率可以调节，从而控制阀芯的运动速度和频率，实现对流体的精细控制。

综上所述，高速电磁阀通过电磁力驱动阀芯的运动，从而控制流体的通断。其工作原理简单、结构紧凑，具有响应速度快、控制精度高等特点，因此被广泛应用于各种工业自动化领域。

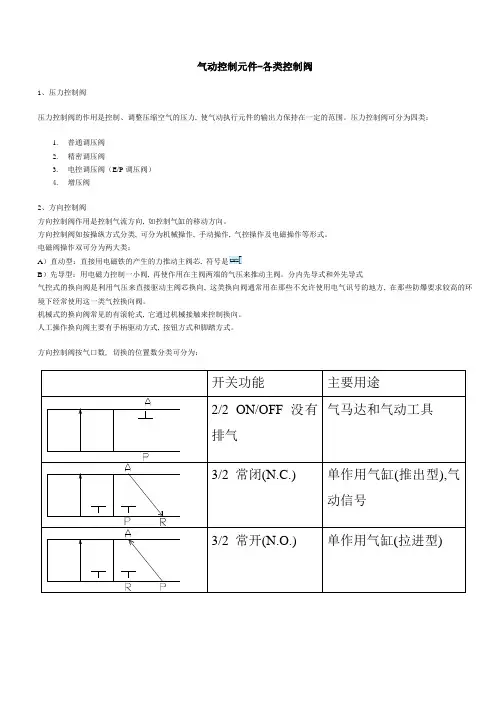

气动控制元件-各类控制阀

1、压力控制阀

压力控制阀的作用是控制、调整压缩空气的压力, 使气动执行元件的输出力保持在一定的范围。压力控制阀可分为四类：

1. 普通调压阀

2. 精密调压阀

3. 电控调压阀（E/P调压阀）

4. 增压阀

2、方向控制阀

方向控制阀作用是控制气流方向, 如控制气缸的移动方向。

方向控制阀如按操纵方式分类, 可分为机械操作, 手动操作, 气控操作及电磁操作等形式。

电磁阀操作双可分为两大类：

A）直动型：直接用电磁铁的产生的力推动主阀芯, 符号是

B）先导型：用电磁力控制一小阀, 再使作用在主阀两端的气压来推动主阀。分内先导式和外先导式

气控式的换向阀是利用气压来直接驱动主阀芯换向, 这类换向阀通常用在那些不允许使用电气讯号的地方, 在那些防爆要求较高的环境下经常使用这一类气控换向阀。

机械式的换向阀常见的有滚轮式, 它通过机械接触来控制换向。

人工操作换向阀主要有手柄驱动方式, 按钮方式和脚踏方式。

方向控制阀按气口数, 切换的位置数分类可分为：

开关功能 主要用途

2/2 ON/OFF没有排气 气马达和气动工具

3/2 常闭(N.C.) 单作用气缸(推出型),气动信号

3/2 常开(N.O.) 单作用气缸(拉进型) 4/2 输出口A和B之间的换带共同排气口 双作用气缸、我厂的调速器锁定电磁阀（双电磁铁）、球阀控制柜旁通阀电磁阀（原先为三位）。

5/2 输出A和B之间换向,带独立排气口 双作用气缸、我厂的刹车控制柜、及空气围带电磁阀（将两位五通当两位三通用）。

5/3 中间排气式,如5/2中位时输出AB均为排气 双作用气缸,气缸可能均卸压

5/3 中间封闭式,如5/2中位时完全密封住气 双作用气缸,气缸可能在任意位置停止

5/3 中间加压式 特殊用途

阀的安装

1. 阀身直接型（管接式）

连接到阀的大多数常见的方法是带螺纹的接头直接拧入带螺纹的气口内, 即所谓阀体带气口的阀。这种方法需要一次安装连接到气缸的气控口和输入口, 以及每个排气口装一个消声器。

- 1 - 电磁阀的作用和工作原理

电磁阀是一种常用的控制元件，通常用于控制液体和气体的流动。它的主要作用是控制介质的流动方向、流量和压力等参数，从而实现对设备和系统的控制。

电磁阀的工作原理是利用电磁效应将电能转化为机械能。它由电磁铁和阀体两部分组成。当电流通过电磁铁线圈时，将产生磁场，磁场作用于阀体上的铁芯，使阀芯受到磁力作用而移动，从而控制介质的流动。

电磁阀按照控制介质的种类分为气动电磁阀和液动电磁阀两种。气动电磁阀通常用于控制气体的流动，而液动电磁阀则用于控制液体的流动。根据控制方式的不同，电磁阀还可分为常开型和常闭型。

电磁阀的使用范围非常广泛，涉及到自动化控制、工业生产、航空航天、军事等领域。它的高可靠性、精确控制和快速响应等特点，使得电磁阀在现代工业中得到广泛应用。
