卤素灯的工作原理

电子信息学院学年论文

1

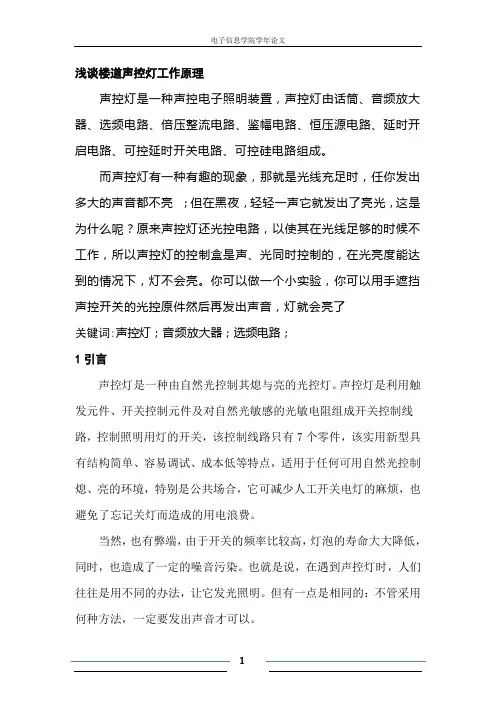

浅谈楼道声控灯工作原理

声控灯是一种声控电子照明装置，声控灯由话筒、音频放大器、选频电路、倍压整流电路、鉴幅电路、恒压源电路、延时开启电路、可控延时开关电路、可控硅电路组成。

而声控灯有一种有趣的现象，那就是光线充足时，任你发出多大的声音都不亮 ；但在黑夜，轻轻一声它就发出了亮光，这是为什么呢？原来声控灯还光控电路，以使其在光线足够的时候不工作，所以声控灯的控制盒是声、光同时控制的，在光亮度能达到的情况下，灯不会亮。你可以做一个小实验，你可以用手遮挡声控开关的光控原件然后再发出声音，灯就会亮了

关键词:声控灯；音频放大器；选频电路；

1引言

声控灯是一种由自然光控制其熄与亮的光控灯。声控灯是利用触发元件、开关控制元件及对自然光敏感的光敏电阻组成开关控制线路，控制照明用灯的开关，该控制线路只有7个零件，该实用新型具有结构简单、容易调试、成本低等特点，适用于任何可用自然光控制熄、亮的环境，特别是公共场合，它可减少人工开关电灯的麻烦，也避免了忘记关灯而造成的用电浪费。

当然，也有弊端，由于开关的频率比较高，灯泡的寿命大大降低，同时，也造成了一定的噪音污染。也就是说，在遇到声控灯时，人们往往是用不同的办法，让它发光照明。但有一点是相同的：不管采用何种方法，一定要发出声音才可以。 电子信息学院学年论文

2

2原理

声控灯包括灯负载RL、可控硅SCR、话筒MIC及声控电路，灯负载RL与可控硅SCR串接后与电源相连，话筒将声音信号转换成电信号，声控电路通过声音信号控制可控 硅SCR的导通状态，其特征在于，所述声控电路包括电源部分，谐振放大部分及触发器，电源部分通过电容降压、整流及稳压提供声控电路所需的直流电压，谐振放大部分包括多极三极管放大，话筒接在第一级放大三极管的基极上并由电容耦合 ，一个由电感和电容构成的振荡电路接在末级放大三极管的基极上，放大后的信号影响触发器的翻转，并最终控制可控硅的控制极的电位。包括灯负载RL、可控硅SCR、话筒MIC及声控电路，灯负载RL与可控硅SCR串接后与电源相连，话筒将声音信号转换成电信号，声控电路通过声音信号控制可控硅SCR的导通状态，其特征在于，所述声控电路包括电源部分，谐振放大部分及触发器，电源部分通过电容降压、整流及稳压提供声控电路所需的直流电压，谐振放大部分包括多极三极管放大，话筒接在第一级放大三极管的基极上并由电子信息学院学年论文

电子信息学院学年论文

1

论 文 目 录

1、引言……………………………………………………………………1

2、原理……………………………………………………………………1

3、音频放大器……………………………………………………………2

4、3.1功率放大电路的原理……………………………………………2

5、3.2丙类高频功率放大器……………………………………………3

6、3.3丙类谐振功率放大器的工作原理………………………………4

7、选频电路………………………………………………………………4

8、总结……………………………………………………………………5

9、参考文献………………………………………………………………6

10、英文翻译……………………………………………………………7

全文共9页 电子信息学院学年论文

2

浅谈楼道声控灯工作原理

摘要:

声控灯是一种声控电子照明装置，声控灯由话筒、音频放大器、选频电路、倍压整流电路、鉴幅电路、恒压源电路、延时开启电路、可控延时开关电路、可控硅电路组成。

而声控灯有一种有趣的现象，那就是光线充足时，任你发出多大的声音都不亮 ；但在黑夜，轻轻一声它就发出了亮光，这是为什么呢？原来声控灯还光控电路，以使其在光线足够的时候不工作，所以声控灯的控制盒是声、光同时控制的，在光亮度能达到的情况下，灯不会亮。你可以做一个小实验，你可以用手遮挡声控开关的光控原件然后再发出声音，灯就会亮了

关键词:声控灯；音频放大器；选频电路；

中图分类号： TP311 文献标识码: A

1引言

声控灯是一种由自然光控制其熄与亮的光控灯。声控灯是利用触发元件、开关控制元件及对自然光敏感的光敏电阻组成开关控制线路，控制照明用灯的开关，该控制线路只有7个零件，该实用新型具有结构简单、容易调试、成本低等特点，适用于任何可用自然光控制熄、亮的环境，特别是公共场合，它可减少人工开关电灯的麻烦，也避免了忘记关灯而造成的用电浪费。

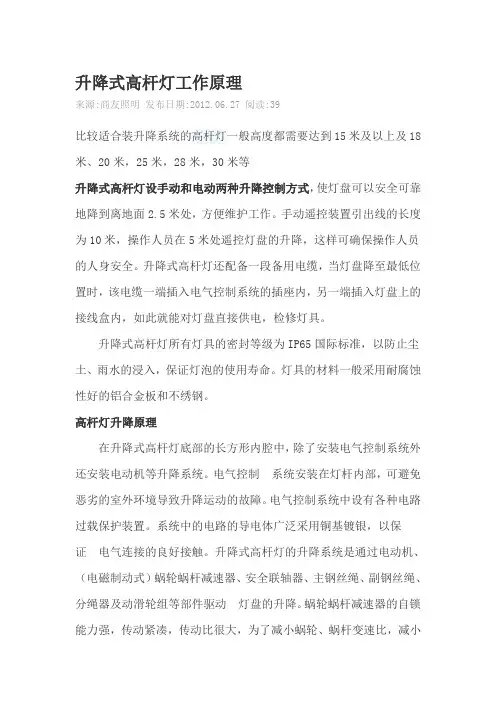

升降式高杆灯工作原理

来源:商友照明 发布日期:2012.06.27 阅读:39

比较适合装升降系统的高杆灯一般高度都需要达到15米及以上及18米、20米，25米，28米，30米等

升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。手动遥控装置引出线的长度为10米，操作人员在5米处遥控灯盘的升降，这样可确保操作人员的人身安全。升降式高杆灯还配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入电气控制系统的插座内，另一端插入灯盘上的接线盒内，如此就能对灯盘直接供电，检修灯具。

升降式高杆灯所有灯具的密封等级为IP65国际标准，以防止尘土、雨水的浸入，保证灯泡的使用寿命。灯具的材料一般采用耐腐蚀性好的铝合金板和不绣钢。

高杆灯升降原理

在升降式高杆灯底部的长方形内腔中，除了安装电气控制系统外还安装电动机等升降系统。电气控制 系统安装在灯杆内部，可避免恶劣的室外环境导致升降运动的故障。电气控制系统中设有各种电路过载保护装置。系统中的电路的导电体广泛采用铜基镀银，以保证 电气连接的良好接触。升降式高杆灯的升降系统是通过电动机、（电磁制动式）蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动 灯盘的升降。蜗轮蜗杆减速器的自锁能力强，传动紧凑，传动比很大，为了减小蜗轮、蜗杆变速比，减小上升扭矩，特别增加了一组动滑轮，使灯盘的升降速度小于 0.2米/秒。主钢丝绳通过分绳器与灯盘副钢丝绳相连，可避免由于主钢丝的拉伸而造成副钢丝的缠绕。主、副钢丝绳均采用高强度耐腐蚀6*19型不旋转镀锌 钢丝绳。升降滑轮组都采用经过热镀锌处理的A3钢支架、不锈钢轴、铜滑轮，确保在正常大气条件下不锈蚀运转灵活。各种紧固件垫圈、卡圈等零件也都采用热镀 锌件或不绣钢。灯盘上设有6组导向滑轮组及三组以上制动装置，在灯盘的提升或下降过程中呈120度分布的导向轮沿灯杆表面滚动，保证灯盘不产生摆动。灯盘 的导向轮与灯杆表面接触的工作部分表面采用橡胶热压合工艺。为了充分保证灯盘到极限位置时自动停车，灯盘上升、下降运动都装性能可靠的限位开关，并设有超 行程保护。高杆灯灯盘的升降是靠改变电动机的旋转方向来实现。为了安全防盗，长方形空腔配有密封门，密封门上装有特制的门锁。

从技术的角度来讲，目前汽车配件大全配备的前大灯主要有卤素灯和

氙气灯两种；虽然已有一些高档豪华车开始使用大灯，不过成本相对高

，还是以卤素和氙气为主。

卤素灯开始应用到车身上始于年代，它的发光原理和普通白炽灯极为

相似，即通过灯管中螺旋状的钨丝生热后发光，其发光的强度受到钨丝自

身熔点的限制。

一般而言，要提高卤素灯的亮度不仅要增加钨丝的电阻数，而且钨丝

的熔点也必须提高。

卤素灯的钨丝由于有着比普通白炽灯更高的熔点，所以在亮度上大于

后者。

氙气灯的英文简称是气体放电灯，其最早应用于航空运输上。

但被大批量使用到汽车上则是最近十多年的事情，它由海拉公司在年

代初开发而来。

氙气灯的发光原理与前面介绍的卤素灯和白炽灯截然不同。

它没有灯丝，而是利用高压的正负电刺激灯泡中的氙气与稀有金属发

生化学反应进而发光，平时我们所看到氙气灯管中那颗小小的玻璃球就是

氙气灯的灯光来源，其间灌满了氙气及少量的稀有金属。

但氙气灯由于技术含量较高，所以在价格上比普通的卤素灯和白炽灯

都贵。

氙气灯与卤素灯的区别主要如下：氙气灯是靠高压电弧放电来照明的

，所以氙气灯需要在灯泡之外配备额外的电子控制启动装置，俗称安定器

，因为点亮氙气灯需要万伏的启动电压，而普通车用卤素灯只需要伏的工

作电压安定器作为灯泡之外的一个独立部件，对整套氙气灯的可靠性产生

重要影响，此外，安定器作为一种高压电器装置，其自身的安全性也非常

重要。

如果只改装氙气灯泡却不相应地更换灯具，则并不能取得理想效果。

因为由于氙气灯靠电弧发光，而电弧本身的形状会略显弯曲，因此与

卤素灯形状整齐的灯丝相比，氙气灯在灯具的设计上会有所不同。

由于形状弯曲，原有卤素灯灯具的焦点位置并不能完全适应氙气灯的

电唬氙气灯虽然寿命很长，但由于它并不是独立工作的，所以安定器质量

的好坏直接关系到整套系统的寿命长短。 市场上出售的劣质安定器，不仅不能保证与氙气灯泡同寿命，更会在

工作时产生强烈的电磁干扰，影响车内收音机工作。
