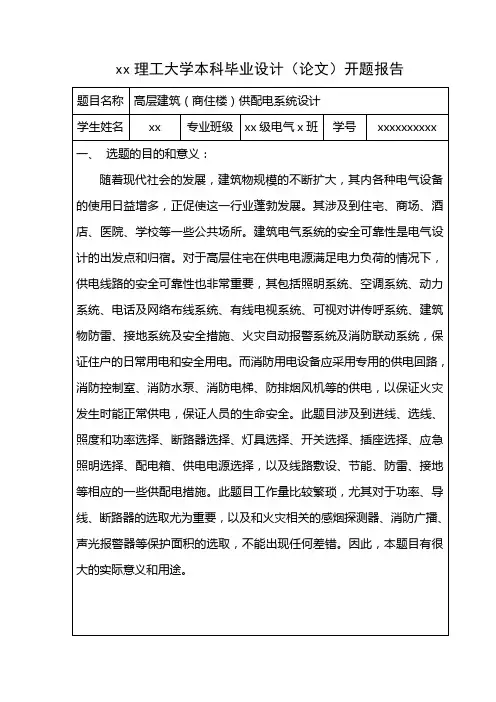

题目名称 高层建筑（商住楼）供配电系统设计
学生姓名 xx 专业班级 xx级电气x班 学号 xxxxxxxxxx
一、 选题的目的和意义：
随着现代社会的发展，建筑物规模的不断扩大，其内各种电气设备的使用日益增多，正促使这一行业蓬勃发展。其涉及到住宅、商场、酒店、医院、学校等一些公共场所。建筑电气系统的安全可靠性是电气设计的出发点和归宿。对于高层住宅在供电电源满足电力负荷的情况下，供电线路的安全可靠性也非常重要，其包括照明系统、空调系统、动力系统、电话及网络布线系统、有线电视系统、可视对讲传呼系统、建筑物防雷、接地系统及安全措施、火灾自动报警系统及消防联动系统，保证住户的日常用电和安全用电。而消防用电设备应采用专用的供电回路，消防控制室、消防水泵、消防电梯、防排烟风机等的供电，以保证火灾发生时能正常供电，保证人员的生命安全。此题目涉及到进线、选线、照度和功率选择、断路器选择、灯具选择、开关选择、插座选择、应急照明选择、配电箱、供电电源选择，以及线路敷设、节能、防雷、接地等相应的一些供配电措施。此题目工作量比较繁琐，尤其对于功率、导线、断路器的选取尤为重要，以及和火灾相关的感烟探测器、消防广播、声光报警器等保护面积的选取，不能出现任何差错。因此，本题目有很大的实际意义和用途。
二、 国内外研究现状简述：
此商住楼需要商业和住宅分开供电。商业配电箱需依据面积计算其所需功率选取合适的进线，根据面积、梁宽布置感烟探测器等其合适位置，保证火灾发生时能准确反应和工作。住宅则需要强电和弱电分开设计。强电照明根据不同的场合选择不同级别的照度。住宅采用放射式和树干式结合的供电方式，动力采用放射式供电。其负荷等级最高为一级，都由配电间经桥架引至各层电管井内送至各层用电场所。走道照明、应急照明、电梯、消防水泵、生活水泵及消防风机为一级用电其他为三级，电压为380V/220V。弱电中电话线及网络系统采用二芯多模光纤，有线电视则采用同轴电缆，都由地埋经桥架引至电管井内。本商住楼低压配电系统接地型式采用TN-C-S系统，在地下一层配电间设总等电位端子箱。本设计区别于其他项目有以下四点：①本设计应急照明都采用集中蓄电池供电，在电管井中集中供电，区别于以往的自带蓄电池供电。②其公共照明与应急照明分开供电，风机及电梯电源均采用双回路供电末端自动切换，提高可靠性。③本设计为地下三层，区别于其他的地下一层供配电。④低压侧采用无功补偿 ,以提高供电质量 ,节约能源 。
