低温截止阀基础知识讲解

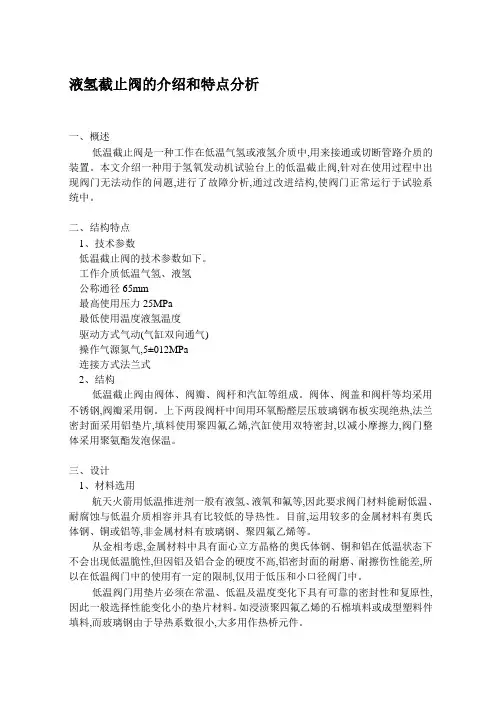

液氢截止阀的介绍和特点分析一、概述低温截止阀是一种工作在低温气氢或液氢介质中,用来接通或切断管路介质的装置。

本文介绍一种用于氢氧发动机试验台上的低温截止阀,针对在使用过程中出现阀门无法动作的问题,进行了故障分析,通过改进结构,使阀门正常运行于试验系统中。

二、结构特点1、技术参数低温截止阀的技术参数如下。

工作介质低温气氢、液氢公称通径65mm最高使用压力25MPa最低使用温度液氢温度驱动方式气动(气缸双向通气)操作气源氮气,5±012MPa连接方式法兰式2、结构低温截止阀由阀体、阀瓣、阀杆和汽缸等组成。

阀体、阀盖和阀杆等均采用不锈钢,阀瓣采用铜。

上下两段阀杆中间用环氧酚醛层压玻璃钢布板实现绝热,法兰密封面采用铝垫片,填料使用聚四氟乙烯,汽缸使用双特密封,以减小摩擦力,阀门整体采用聚氨酯发泡保温。

三、设计1、材料选用航天火箭用低温推进剂一般有液氢、液氧和氟等,因此要求阀门材料能耐低温、耐腐蚀与低温介质相容并具有比较低的导热性。

目前,运用较多的金属材料有奥氏体钢、铜或铝等,非金属材料有玻璃钢、聚四氟乙烯等。

从金相考虑,金属材料中具有面心立方晶格的奥氏体钢、铜和铝在低温状态下不会出现低温脆性,但因铝及铝合金的硬度不高,铝密封面的耐磨、耐擦伤性能差,所以在低温阀门中的使用有一定的限制,仅用于低压和小口径阀门中。

低温阀门用垫片必须在常温、低温及温度变化下具有可靠的密封性和复原性,因此一般选择性能变化小的垫片材料。

如浸渍聚四氟乙烯的石棉填料或成型塑料件填料,而玻璃钢由于导热系数很小,大多用作热桥元件。

2、密封结构在关闭件设计时,阀座采用较硬的材料———不锈钢,阀瓣采用较软的材料———铜,当低温下奥氏体发生相变时,密封面高低不平,软材料在操作力的作用下产生形变而使其与阀座贴合紧密,补偿由于热应力和组织应力引起的材料变形,解决了高压低温工况下的密封性问题。

3、绝热结构为较好地实现低温截止阀的绝热,将阀盖设计成细长结构,加长热桥,防止因填料函部分过冷而使处在填料函部位的阀杆以及阀盖上部的零件结霜,影响使用。

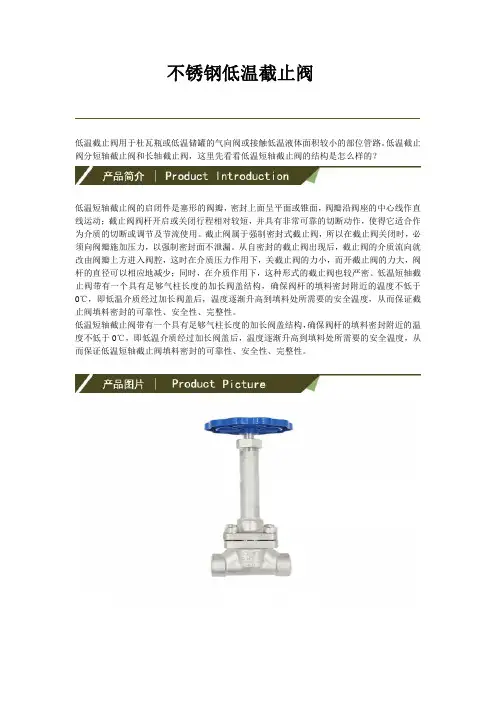

不锈钢低温截止阀低温截止阀用于杜瓦瓶或低温储罐的气向阀或接触低温液体面积较小的部位管路。

低温截止阀分短轴截止阀和长轴截止阀，这里先看看低温短轴截止阀的结构是怎么样的？低温短轴截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。

截止阀属于强制密封式截止阀，所以在截止阀关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

从自密封的截止阀出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关截止阀的力小，而开截止阀的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的截止阀也较严密。

低温短轴截止阀带有一个具有足够气柱长度的加长阀盖结构，确保阀杆的填料密封附近的温度不低于0℃，即低温介质经过加长阀盖后，温度逐渐升高到填料处所需要的安全温度，从而保证截止阀填料密封的可靠性、安全性、完整性。

低温短轴截止阀带有一个具有足够气柱长度的加长阀盖结构，确保阀杆的填料密封附近的温度不低于0℃，即低温介质经过加长阀盖后，温度逐渐升高到填料处所需要的安全温度，从而保证低温短轴截止阀填料密封的可靠性、安全性、完整性。

丹阳市延陵中学五金厂是提供各种工业医用实验室气体集中供气（站）的研发、制造、销售及售后服务为一体的科研型工厂企业，从事低温设备、燃气设备、气体汇流排、集装格、钢瓶检测设备、阻火器、减压器、调压阀组、高压软管、各种气体阀门、工位气包接头箱、空温汽化器，电加热水浴汽化器，LNG气化调压站，CNG调压撬等的生产和销售，及快速接头、杜瓦瓶截止阀维修包等附件。

该厂生产的产品质量可靠，性能稳定。

在这给大家推荐丹阳市延陵中学五金厂给大家，本厂拥有生产许可证，可以根据客户需求定制各种设备，并给您提供专业的服务。

希望能和大家合作愉快！欢迎致电垂询！。

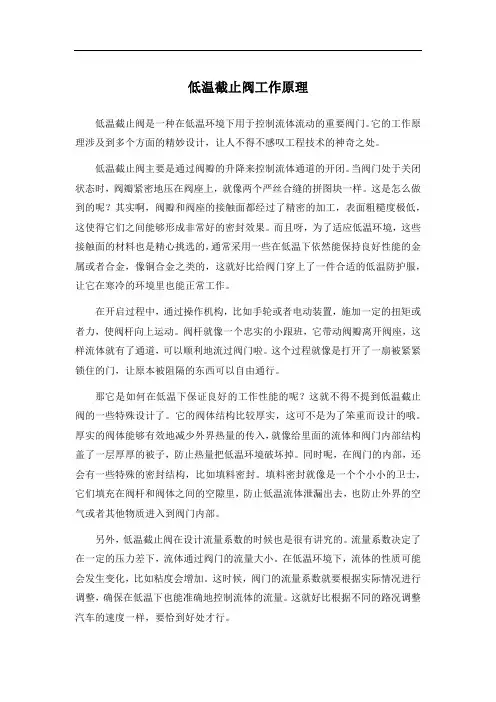

低温截止阀工作原理低温截止阀是一种在低温环境下用于控制流体流动的重要阀门。

它的工作原理涉及到多个方面的精妙设计，让人不得不感叹工程技术的神奇之处。

低温截止阀主要是通过阀瓣的升降来控制流体通道的开闭。

当阀门处于关闭状态时，阀瓣紧密地压在阀座上，就像两个严丝合缝的拼图块一样。

这是怎么做到的呢？其实啊，阀瓣和阀座的接触面都经过了精密的加工，表面粗糙度极低，这使得它们之间能够形成非常好的密封效果。

而且呀，为了适应低温环境，这些接触面的材料也是精心挑选的，通常采用一些在低温下依然能保持良好性能的金属或者合金，像铜合金之类的，这就好比给阀门穿上了一件合适的低温防护服，让它在寒冷的环境里也能正常工作。

在开启过程中，通过操作机构，比如手轮或者电动装置，施加一定的扭矩或者力，使阀杆向上运动。

阀杆就像一个忠实的小跟班，它带动阀瓣离开阀座，这样流体就有了通道，可以顺利地流过阀门啦。

这个过程就像是打开了一扇被紧紧锁住的门，让原本被阻隔的东西可以自由通行。

那它是如何在低温下保证良好的工作性能的呢？这就不得不提到低温截止阀的一些特殊设计了。

它的阀体结构比较厚实，这可不是为了笨重而设计的哦。

厚实的阀体能够有效地减少外界热量的传入，就像给里面的流体和阀门内部结构盖了一层厚厚的被子，防止热量把低温环境破坏掉。

同时呢，在阀门的内部，还会有一些特殊的密封结构，比如填料密封。

填料密封就像是一个个小小的卫士，它们填充在阀杆和阀体之间的空隙里，防止低温流体泄漏出去，也防止外界的空气或者其他物质进入到阀门内部。

另外，低温截止阀在设计流量系数的时候也是很有讲究的。

流量系数决定了在一定的压力差下，流体通过阀门的流量大小。

在低温环境下，流体的性质可能会发生变化，比如粘度会增加。

这时候，阀门的流量系数就要根据实际情况进行调整，确保在低温下也能准确地控制流体的流量。

这就好比根据不同的路况调整汽车的速度一样，要恰到好处才行。

从实际应用的例子来看，在液化天然气的储存和运输过程中，低温截止阀就发挥着不可替代的作用。

截止阀基础知识与设计计算截止阀（Gate Valve）是一种常用的流体控制阀门，广泛应用于石油、化工、电力、冶金等工业领域。

本文将介绍截止阀的基础知识和设计计算。

一、截止阀基础知识1.截止阀的原理和结构截止阀是通过旋转阀门来控制流体的流通。

其主要由阀体、阀盖、阀杆、阀座和阀瓣等组成。

当阀门关闭时，阀瓣与阀座紧密接触，阻断流体的流通；当阀门开启时，阀瓣与阀座分离，使流体得以流通。

2.截止阀的分类截止阀可分为平板式截止阀、单门式截止阀和双门式截止阀。

其中平板式截止阀适用于中小口径的管道，单门式截止阀适用于中大口径的管道，双门式截止阀适用于大口径的管道。

3.截止阀的优缺点截止阀的优点是结构简单、密封性好、流阻小，适用于高温高压条件下的流体控制；缺点是启闭力大、开启维护麻烦，对垂直管道中的流体流动有一定影响。

二、截止阀的设计计算1.阀门的大小选择选择阀门的大小，需要考虑流量系数和压力损失。

流量系数通过实际试验或根据流体的参数计算得出，可根据不同的应用领域选择相应的流量系数。

压力损失可以通过管道阻力计算公式进行估算。

2.阀门的材质选择根据工作介质的性质，选择合适的阀门材质。

常见的材质有碳钢、不锈钢、合金钢等。

对于特殊介质，还需要注意选择耐腐蚀材料。

3.阀门密封面设计阀瓣与阀座的密封面设计要保证良好的密封性，减小泄漏量。

常见的密封方式有金属对金属密封、金属对弹性材料密封和弹性材料密封。

4.阀门的操作力计算设计阀门的操作力是为了保证正常的开启和关闭操作。

操作力的计算应考虑阀门的结构参数以及对流体产生的作用力。

5.阀门的安装与维护阀门的安装应根据施工要求进行，注意阀门的定位和固定，防止阀门因震动而松动。

平时要注意阀门的维护保养，定期检查阀门的密封性和操作性。

总结：截止阀是一种常用的流体控制阀门，其基础知识包括原理结构、分类和优缺点等；设计计算包括阀门大小选择、阀门材质选择、密封面设计、操作力计算以及安装与维护等。

公司低温截止阀使用说明书和维护手册一、用途和性能规范：本阀门系常规型深冷截止阀，适用于温度为-196℃~150℃的液氧、液氮、液氨、液氢等低温介质的长输管线上，用来截断或接通介质流体介质。

二、采用标准设计标准：GB/T12235-2007、GB/T24925-2010;连接尺寸：GB/T9113-2010;结构尺寸：GB/T12221-2005;压力温度额定值：GB/T12224-2005；压力试验：JB/T9092-1999.三、主要技术参数四、工作原理和结构说明4.1本阀门系常规深冷截止阀，装置在水平管线上，依靠手轮或其它驱动装置的转动而开闭阀瓣，用于截断或接通流体介质。

4.2本阀门中头垫片使用304 SS+柔性石墨垫片。

五、主要零件材料：、阀门的流量系数验算：七、保管、保养、安装调试、使用及维修7.1保管保养7.1.1本阀门应存放在干燥、通风的室内，阀门两端应封堵。

7.1.2存放的阀门应定期检查，清除污垢。

7.1.3安装后，应定期进行检修。

7.1.4检修装配后，应进封试验，并作详细记录，以备查考。

7.2安装调试7.2.1安装前，仔细检查本阀门标志是否与使用要求相符。

7.2.2安装前，应检查阀门内腔和密封面，不允许有污垢附着。

7.2.3阀门安装或拆卸其所需空间应予考虑。

7.2.4在阀门安装于配管时，为防止阀瓣受配管的铁锈或其它物质的损坏，阀门应处于全开为位置。

7.2.5阀门在长期存放后，在使用前应进行操作试验。

7.2.6阀门安装后，应检查联接螺栓是否均匀拧紧。

7.3使用7.3.1在使用中，要求将阀瓣全开或全闭，允许将阀瓣部分开启作调节流量用。

7.3.2在使用中，应经常给阀杆梯形螺纹部分加含铜润滑剂。

7.3.3开启或关闭阀门时，应用手轮，不得借助杠杆或其它工具。

7.4。

低温截止阀产品使用说明书1 概述1.1 主要用途及适用规范：低温截止阀作为切断装置主要用于乙烯、丙烯、丙烷、乙烷、乙炔、甲烷、液氧、液氢、液化天然气、液化石油等特殊介质的工业管道阀门。

适用于石油、化工、液化天然气和液化石油运输等行业2 低温截止阀结构特征与工作原理：2.1结构特征阀盖设计为长颈结构，能隔离低温介质对填料的影响，可防止阀盖密封件的性能降低，也可使阀门启闭灵活。

1）填料采用柔性石墨或聚四氟乙烯组合式结构，具有良好的抗低温性能；3）垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式结构；4）流体阻力小；5）防静电结构、防火结构。

7）阀门的密封面堆焊钴基硬质合金，硬质合金在低温下变形小、耐磨损，可保持良好的密封性能。

8）阀体与阀盖的连接采用法兰连接；阀盖上有上密封机构。

2.1工作原理按顺时针方向旋转手轮时阀瓣下降，使密封面吻合，将通道切断，即为关闭，逆时针旋转手轮时则为开启。

3 低温截止阀结构示意图（见图1）4 主要零件的材料零件材料见表1表15 保管、使用和安装5.1本阀门通道两端须堵密封盖，存放有干燥通风的室内。

长期存放，应经常检查，防止锈蚀5.2安装前，应将阀门清洗干净，并消除在运输过程中可能造成的缺陷。

5.3安装前，必须仔细核对阀门上的标志和铭牌是否符合使用要求。

5.4本阀门应安装在水平或垂直管道上的直立或侧卧位置，并便于检修和操作。

5.5本阀门在运行时应全开或全闭，不能作节流用，以免密封面受冲刷而加速磨损。

5.6传动部位应保持清洁，应定期加注润滑油。

6 故障分析与排除方法见表2表2图一低温截止阀示意图。

低温截止阀产品使用说明书一、产品介绍低温截止阀是一种用于管道系统的关键设备，它能够有效地控制流体在管道中的流动，具有阻止倒流、调节流量的作用。

本产品适用于低温环境下的机械设备，广泛应用于石油、化工、制药等行业。

二、产品特点1. 材质优良：低温截止阀使用高强度不锈钢制成，具有耐低温、耐腐蚀的特点，确保产品长期稳定可靠的使用。

2. 密封性能好：产品采用先进的密封技术，能够有效地防止流体泄漏，提高设备运行的安全性。

3. 耐磨损：低温截止阀的密封面经过特殊处理，具有出色的耐磨损性能，能够保持长期的使用寿命。

4. 操作简便：产品采用先进的控制系统，操作简便，能够实现快速的开关控制，适合各类工况要求。

三、安装与调试1. 安装前准备：在安装低温截止阀之前，需要对管道进行清洗、排水等工作，确保管道内部干净无杂质。

2. 安装步骤：(1) 将低温截止阀轴承及密封面进行润滑处理，并确保密封面无泄漏。

(2) 将低温截止阀与管道连接，使用螺栓进行紧固，确保连接牢固可靠。

(3) 调整低温截止阀位置，确保其与管道的对齐度。

3. 调试操作：(1) 打开低温截止阀的出口阀门，让流体进入管道，确保阀门运行正常。

(2) 检查阀门的开关灵活性，确保无卡阻现象。

(3) 检测低温截止阀的泄漏情况，确保密封性能良好。

(4) 根据实际需求进行调整，使低温截止阀能够灵活、准确地控制流量。

四、注意事项1. 在使用过程中，严禁随意拆卸低温截止阀，以免造成损坏或泄漏。

2. 定期对低温截止阀进行检查，及时清洁、润滑，以确保阀门的正常运行。

3. 当低温截止阀出现异常情况时，应及时停止使用，并请专业人员进行检修或维护。

4. 请勿在过低温度环境下长时间使用低温截止阀，以免影响其性能和使用寿命。

5. 在操作过程中，需小心操作，避免撞击或碰撞低温截止阀，以防损坏设备。

五、维护保养1. 定期检查低温截止阀的工作状态，确保其正常运行。

2. 根据实际情况，定期清洗低温截止阀，除去管道内积存的杂质。

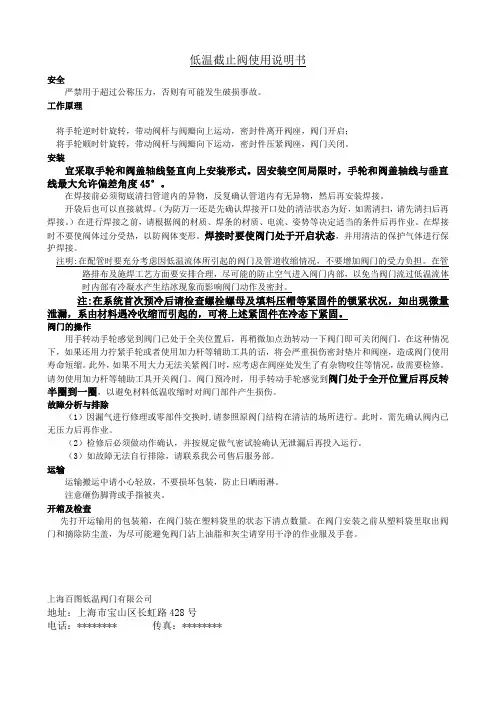

低温截止阀使用说明书安全严禁用于超过公称压力，否则有可能发生破损事故。

工作原理将手轮逆时针旋转，带动阀杆与阀瓣向上运动，密封件离开阀座，阀门开启；将手轮顺时针旋转，带动阀杆与阀瓣向下运动，密封件压紧阀座，阀门关闭。

安装宜采取手轮和阀盖轴线竖直向上安装形式。

因安装空间局限时，手轮和阀盖轴线与垂直线最大允许偏差角度45°。

在焊接前必须彻底清扫管道内的异物，反复确认管道内有无异物，然后再安装焊接。

开袋后也可以直接就焊。

（为防万一还是先确认焊接开口处的清洁状态为好，如需清扫，请先清扫后再焊接。

）在进行焊接之前，请根据阀的材质、焊条的材质、电流、姿势等决定适当的条件后再作业。

在焊接时不要使阀体过分受热，以防阀体变形。

焊接时要使阀门处于开启状态，并用清洁的保护气体进行保护焊接。

注明:在配管时要充分考虑因低温流体所引起的阀门及管道收缩情况，不要增加阀门的受力负担。

在管路排布及施焊工艺方面要安排合理，尽可能的防止空气进入阀门内部，以免当阀门流过低温流体时内部有冷凝水产生结冰现象而影响阀门动作及密封。

注:在系统首次预冷后请检查螺栓螺母及填料压帽等紧固件的锁紧状况，如出现微量泄漏，系由材料遇冷收缩而引起的，可将上述紧固件在冷态下紧固。

阀门的操作用手转动手轮感觉到阀门已处于全关位置后，再稍微加点劲转动一下阀门即可关闭阀门。

在这种情况下，如果还用力拧紧手轮或者使用加力杆等辅助工具的话，将会严重损伤密封垫片和阀座，造成阀门使用寿命短缩。

此外，如果不用大力无法关紧阀门时，应考虑在阀座处发生了有杂物咬住等情况，故需要检修。

请勿使用加力杆等辅助工具开关阀门。

阀门预冷时，用手转动手轮感觉到阀门处于全开位置后再反转半圈到一圈，以避免材料低温收缩时对阀门部件产生损伤。

故障分析与排除（1）因漏气进行修理或零部件交换时,请参照原阀门结构在清洁的场所进行。

此时，需先确认阀内已无压力后再作业。

（2）检修后必须做动作确认，并按规定做气密试验确认无泄漏后再投入运行。

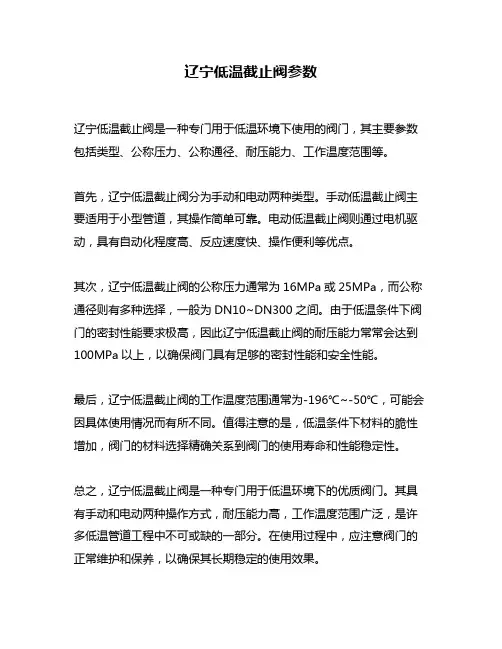

辽宁低温截止阀参数
辽宁低温截止阀是一种专门用于低温环境下使用的阀门，其主要参数包括类型、公称压力、公称通径、耐压能力、工作温度范围等。

首先，辽宁低温截止阀分为手动和电动两种类型。

手动低温截止阀主要适用于小型管道，其操作简单可靠。

电动低温截止阀则通过电机驱动，具有自动化程度高、反应速度快、操作便利等优点。

其次，辽宁低温截止阀的公称压力通常为16MPa或25MPa，而公称通径则有多种选择，一般为DN10~DN300之间。

由于低温条件下阀门的密封性能要求极高，因此辽宁低温截止阀的耐压能力常常会达到100MPa以上，以确保阀门具有足够的密封性能和安全性能。

最后，辽宁低温截止阀的工作温度范围通常为-196℃~-50℃，可能会因具体使用情况而有所不同。

值得注意的是，低温条件下材料的脆性增加，阀门的材料选择精确关系到阀门的使用寿命和性能稳定性。

总之，辽宁低温截止阀是一种专门用于低温环境下的优质阀门。

其具有手动和电动两种操作方式，耐压能力高，工作温度范围广泛，是许多低温管道工程中不可或缺的一部分。

在使用过程中，应注意阀门的正常维护和保养，以确保其长期稳定的使用效果。

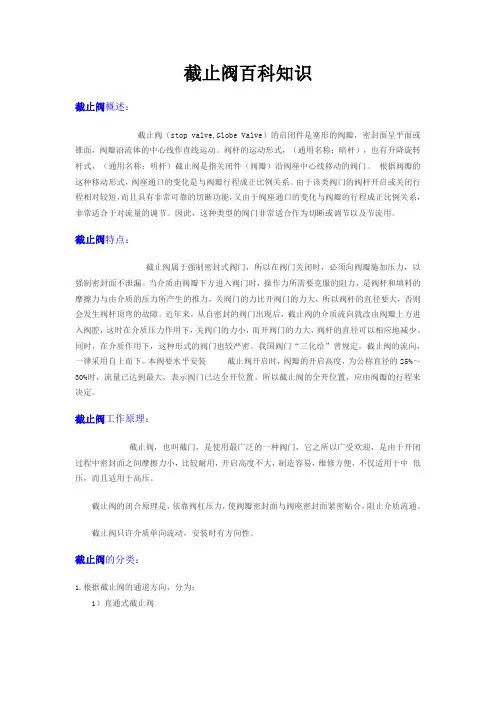

截止阀百科知识截止阀概述：截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

因此，这种类型的阀门非常适合作为切断或调节以及节流用。

截止阀特点：截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀工作原理：截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

截止阀只许介质单向流动，安装时有方向性。

截止阀的分类：1.根据截止阀的通道方向，分为：1）直通式截止阀2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

天津低温截止阀参数天津低温截止阀是一种广泛应用于气体输送领域的重要阀门，它的主要作用是截止和调节管道中的气体流量。

本文将介绍天津低温截止阀的参数。

1. 阀门口径天津低温截止阀的口径一般为DN15-600mm，其中DN表示公称直径，单位为毫米。

阀门的口径通常选取根据气体流量，管道口径等要素综合考虑。

2. 阀门材质天津低温截止阀的主要材质有碳钢、合金钢、不锈钢等，其中碳钢阀门适用于工作温度在-29℃至425℃的场合，而合金钢和不锈钢阀门适用于工作温度在-196℃至650℃的场合。

3. 阀门压力天津低温截止阀的额定压力一般为0.1-150MPa，其中MPa表示兆帕，是压力单位之一，相当于1兆帕=10bar=145psi。

阀门的额定压力取决于工作环境的气压及阀门的材料等多个因素。

4. 温度范围天津低温截止阀的工作温度一般可以达到-196℃至+150℃，这取决于阀门的材料及密封材料的选择。

需要注意的是，当气体温度低于极低温度时，阀门的密封性能将会受到影响。

5. 流量系数天津低温截止阀的流量系数一般在0.05-345，这个系数表示阀门口的流量与气体压力差之间的关系。

流量系数是阀门性能参数的重要指标，它对阀门的截止性能和节流性能都有决定性的影响。

6. 应用领域天津低温截止阀广泛应用于液化气体、天然气、液氨、氢气、氮气等输送管道的截止和调节。

它的良好的密封性能、高耐腐蚀性、低温性能、自锁防松装置等特点，使得它在工业领域得到了广泛应用。

总之，了解天津低温截止阀的参数，有助于在选择和使用阀门时做出更加准确的决策，确保阀门的正常工作。

低温截止阀的结构设计,绝热形式选择,材料选用1 引言随着新型氢氧研制的深入,对于火箭发动机氢氧温区用的低温阀门也提出了更多要求,尤其是对阀门口径的要求越来越大,其中液氢温区用的低温截止阀已达到DN250,液氧温区已达DN200 (以上口径是针对截止阀,球阀口径已达到DN300)。

在航天领域作为流体输送及切断用途而广泛使用的阀门主要有截止阀和球阀。

以下针对高真空多层低温截止阀设计时应考虑的问题进行讨论与分析。

2 低温阀门的定义及结构低温阀是一种在温度等于或低于120 K的介质中工作的阀门。

低温阀除了应满足一般阀门所具备性能之外,更主要的是在低温状态下保证密封面的封性能,动作灵活,漏热低等特点,而其关键技术对漏热的要求。

因此根据绝热方式的不同,其结构要有堆积绝热式、高真空绝热、真空粉末绝热和高空多层绝热等多种形式。

3 低温截止阀的材料由于低温阀工作介质的低温性质,使低温阀门对材料有许多特殊要求。

3. 1 材料耐低温性能低温阀不仅要求在低温下保证正常工作,同时要保证其常温的工作机械性能,也要满足低温下所需的机械性能,尤其是冲击功和相对延伸率的要求。

针对以上要求,为了防止材料在低温下的低应力脆断,一般多采用奥氏体组织的材料,如:奥氏体不锈钢铸件、铜、铜合金、铝及铝合金等。

这是因为经过对低应力脆性断裂特点研究,对金属断裂机理进行分析发现,金属的低温韧性即缺口尖端处的金属微观塑性变形能力是决定设备抵抗应力脆断破坏的关键。

实验表明,具有面心立方结构的金属,如铜、铝、镍和奥氏体类钢基本上没有这种温度效应,即没有低应力脆断。

这是因为当温度降低时,面心立方金属的屈服强度没有显著变化,而且不易产生形变孪晶,位错容易运动,局部应力易于松弛,裂纹不易传播,一般没有脆性转变温度。

3. 2 与低温介质的相容性材料与低温介质的相容性就是要求材料本身不能与低温介质发生任何物理化学变化,不能引起腐蚀及爆炸。

如在氧介质中工作的材料,不允许使用玻璃钢作为绝热材料,也不允许使用活性碳作为吸气剂,因为它们均能与氧发生燃烧爆炸。

截止阀概述截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。

阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

依据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有特别牢靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，特别适合于对流量的调整。

因此，这种类型的截流截止阀阀门特别适合作为切断或调整以及节流用。

工作原理截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造简单，修理便利，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻挡介质流通。

截止阀只许介质单向流淌，安装时有方向性。

截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封牢靠性不强。

丝扣截止阀图解截止阀工作原理及特性阀门对其所在的管路中的介质起着切断和节流的重要作用,截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻挡介质沿密封面之间的缝隙泄漏。

截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。

截止阀启闭过程中启高度较小,易于流量的调整,且制造修理便利,压力适用范围广。

与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,截止阀比前者简洁,便于制造和修理。

从使用寿命上来说,截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全全闭过程中阀瓣行程小,其高度相对闹阀较小。

截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流淌阻力大,造成流体动力在管路中损失较大。

截止阀温度等级分类截止阀是一种常见的工业阀门，用于控制管道中流体的流量。

截止阀的作用是打开和关闭管道，以控制流体的流动。

截止阀的温度等级是指它能够承受的最高温度。

根据温度等级的不同，截止阀可以分为几个等级。

一、低温截止阀（LT）低温截止阀适用于工作温度较低的场合。

它们通常用于液化天然气（LNG）等低温介质的输送系统中。

低温截止阀采用特殊的材料和结构设计，以确保在低温条件下的安全运行。

这些阀门通常具有较高的密封性和耐低温性能，以防止介质泄漏和阀门结冰。

二、普通温度截止阀（N）普通温度截止阀适用于常温和中温范围内的工作条件。

它们广泛应用于石油、化工、冶金等行业的管道系统中。

普通温度截止阀具有较好的耐压和耐腐蚀性能，能够满足一般工业领域的需求。

三、中温截止阀（M）中温截止阀适用于高温介质的输送系统。

它们通常用于热力发电、石油化工等行业的高温管道中。

中温截止阀具有较高的耐热性能和耐压性能，能够在高温条件下稳定工作，并保证流体的正常流动。

四、高温截止阀（H）高温截止阀适用于极高温条件下的工作环境。

它们通常用于电力、冶金等行业的高温管道系统中。

高温截止阀采用特殊的高温合金材料和陶瓷密封件，具有极高的耐高温性能和耐腐蚀性能，能够承受高温下的压力和流体冲击。

五、超高温截止阀（UH）超高温截止阀适用于极端高温条件下的工作环境。

它们通常用于航空航天、核能等领域的超高温管道系统中。

超高温截止阀采用先进的陶瓷材料和高温合金材料制造，具有出色的耐高温性能和耐腐蚀性能，能够在极端高温条件下保持稳定的工作状态。

总结：不同温度等级的截止阀适用于不同的工作条件和介质。

低温截止阀适用于低温条件下的输送系统，普通温度截止阀适用于常温和中温范围内的工作条件，中温截止阀适用于高温介质的输送系统，高温截止阀适用于极高温条件下的工作环境，超高温截止阀适用于极端高温条件下的工作环境。

根据实际需求选择合适的截止阀温度等级，能够保证管道系统的安全运行和流体的正常流动。
