路基路面工程课程设计计算书班级：张三姓名：李四学号：王五一、原始资料某高速公路地处公路自然区划Ⅱ区，土基干湿类型为中湿。
由交通调查某公路竣工初年的交通组成如下表，预测交通增长率为8％。
二、沥青混凝土路面设计1、轴载分析根据设计规范，公路等级为高速公路，设计年限取为15年，按双向四车道设计，车道系数是0.40-0.50，取0.45。
将交通组成数据输入东南大学HPDS2011软件，获得累计当量轴次及交通等级：当以设计弯沉值和沥青层层底拉应力为指标时，设计年限内一个车道上的累计当量轴次为321万次，属中等交通等级。
当以半刚性材料结构层层底拉应力为指标时，设计年限内一个车道上的累计当量轴次为277万次，属轻交通等级。
一个车道上大客车以及中型以上各种货车的日平均车数为418辆，属轻交通等级。
依据我国沥青路面交通等级划分规定，该高速公路为中等交通等级。
2、初拟路面结构组合设计根据本地区的路用材料，结合已有工程经验与典型结构，拟定了两个结构组合方案。
根据结构层的最小施工厚度、材料、水文、交通量一集施工机具的功能等因素，初步确定路面结构组合与各层厚度如下：方案一：柔性基层沥青路面细粒式沥青混凝土AC-13（4cm）+中粒式沥青混凝土AC-20（6cm）+密级配沥青碎石ATB-30（14cm）+贯入式沥青碎石（厚度待定）+级配碎石（20cm），以贯入式沥青碎石为设计层。
方案二：半刚性基层沥青路面细粒式沥青混凝土AC-13（4cm）+中粒式沥青混凝土AC-20（6cm）+粗粒式沥青混凝土AC-25（8cm）+水泥稳定碎石（厚度待定）+水泥石灰砂砾土（20cm），以水泥稳定碎石为设计层。
3、各层材料抗压模量与劈裂强度确定高等级公路规范规定材料设计参数需试验确定，本课程设计由于条件限制，材料设计参数直接取用沥青路面设计规范中建议数值，得到各层材料抗压模量与劈裂强度。
资料汇总4、土基回弹模量确定区，粉质土，路基处于中湿状态，稠度取为 1.0，查《二级该路段处于Ⅱ2自然区划各土组土基回弹模量参考值表》得土基回弹模量为29MPa，根据《公路沥青路面设计规范》规定，土基回弹模量应大于30MPa，取31MPa。

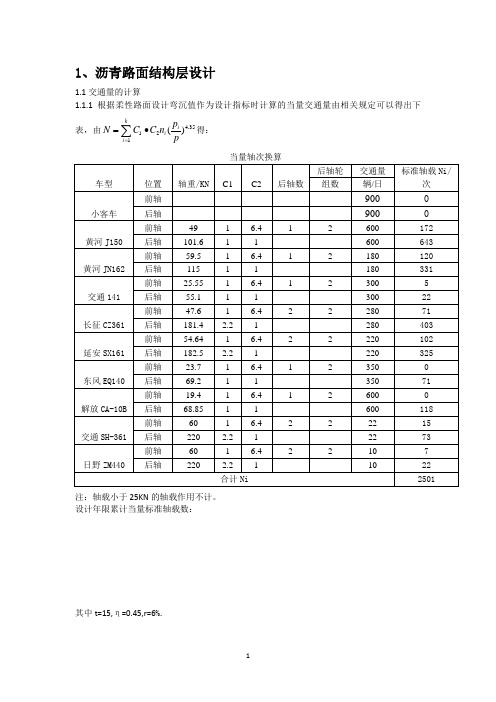

1、沥青路面结构层设计 1.1交通量的计算1.1.1根据柔性路面设计弯沉值作为设计指标时计算的当量交通量由相关规定可以得出下表，由 4.35121()ki i i p N C C n p==∙∑得： 当量轴次换算注：轴载小于25KN 的轴载作用不计。
设计年限累计当量标准轴载数：其中t=15,η=0.45,r=6%.1.1.2为半刚性路面时计算的当量交通量，由8'''121()kiiipN c c nP==∑得：当量轴次换算注：轴载小于50KN的轴载作用不计。
设计年限累计当量标准轴载数：其中t=15, η=0.45, r=6%.当以设计弯沉值和沥青层层底拉应力为指标时:路面营运第一年双向日平均当量轴次: 2501设计年限内一个车道上的累计当量轴次:9561518 属重交通等级当以半刚性材料结构层层底拉应力为设计指标时:路面营运第一年双向日平均当量轴次: 2851设计年限内一个车道上的累计当量轴次:10899595属重交通等级即路面设计交通等级为重交通等级2、路面结构组合层组合2.1方案一：2.1.1结构组合与材料选取由上面的计算得到设计年限内一个行车道上的累计标准轴次约为956万次左右，根据规范推荐结构，路面结构层采用沥青混凝土（22cm）、基层采用水泥稳定碎石（20cm）、底基层采用水泥石灰砂砾土（厚度待定）。
规范规定高速公路一级公路的面层由二至三层组成，查规范，采用三层沥青面层，表面层采用细粒式密级配沥青混凝土（厚4cm），中间层采用中粒式密级配沥青混凝土（厚8cm），下面层采用粗粒式沥青混凝土（厚10cm）。
2.1.2各层材料的抗压模量与劈裂强度2.1.3路面结构层厚度的确定及强度验算2.1.3.1土基回弹模量的确定该路段处于II区，为中液限粘性土，查相关表的土基回弹模量为40.0MPa。
----------------------------------------细粒式沥青混凝土40 mm----------------------------------------中粒式沥青混凝土80 mm----------------------------------------粗粒式沥青混凝土100 mm----------------------------------------水泥稳定碎石200 mm----------------------------------------水泥石灰砂砾土?mm----------------------------------------新建路基2.1.3.2设计指标的确定对于一级公路，规范要求以设计弯沉值作为设计指标，并进行结构层层底拉应力的验算。
一、路基(挡土墙）设计1.1 设计资料某新建公路重力式路堤墙设计资料如下.（1）墙身构造：墙高8m,墙背仰斜角度，墙身分段长度20m，其余初始拟采用尺寸如图1—1所示.图1—1 初始拟采用挡土墙尺寸图（2）土质情况：墙背填土为砂性土，其重度，内摩擦角；填土与墙背间的摩擦角.地基为整体性较好的石灰岩，其容许承载力，基底摩擦系数。
（3）墙身材料:采用5号砂浆砌30号片石，砌体重度,砌体容许压应力，容许剪应力，容许压应力。
1.2 劈裂棱体位置确定1.2.1 荷载当量土柱高度的计算墙高6m，按墙高缺点附加荷载强度进行计算。
按照线形内插法，计算附加荷载强度：，则:1.2.2 破裂角的计算假设破裂面交于荷载范围内，则有：因为，则有根据路堤挡土墙破裂面交于荷载内部时破裂角的计算公式：1。
2。
3 验算破裂面是否交于荷载范围内破裂棱体长度：车辆荷载分布宽度：所以，，即破裂面交于荷载范围内，符合假设.1。
2。
4 路基边坡稳定性验算可利用解析法进行边坡稳定性分析，则有其中，,，.对于砂性土可取，即,则：所以，路基边坡稳定性满足要求。
1。
3 土压力计算根据路堤挡土墙破裂面交于荷载内部的土压力计算公式：1.3.1 土压力作用点位置计算表示土压力作用点到墙踵的垂直距离。
1.3.2土压力对墙趾力臂计算基底倾斜，土压力对墙趾的力臂:1.4 挡土墙稳定性验算1.4.1 墙体重量及其作用点位置计算挡土墙按单位长度计算，为方便计算，从墙趾沿水平方向把挡土墙分为三部分,右侧为平行四边形，左侧为两个三角形（如图1-2):图1—2挡土墙横断面几何计算图式1。
4.2抗滑稳定性验算对于倾斜基底，验算公式：所以,抗滑稳定性满足要求。
1。
4。
3抗倾覆稳定性验算抗倾覆稳定性验算公式：所以,抗倾覆稳定性满足要求。
1.5 基地应力和合力偏心矩验算1。
5.1 合力偏心矩计算上式中，弯矩为作用于基底形心的弯矩,所以计算式,需要先计算对形心的力臂：根据之前计算过的对墙趾的力臂,可计算对形心的力臂。
