螺纹压力表起压原理、概述说明以及解释1. 引言1.1 概述螺纹压力表是一种用于测量液体或气体中的压力的仪器。
它利用压力传感器原理将外部的压力信号转化为可读取的电信号，以便进行相应的观测和记录。
由于其简单、精确和可靠的特性，螺纹压力表在各个行业中被广泛应用。
1.2 文章结构本文将分为五个主要部分来探讨螺纹压力表的起压原理、概述说明以及解释。
首先，在引言部分，我们将对文章进行概述，并介绍文章的结构和目的。
随后，我们将详细阐述螺纹压力表起压原理，包括压力传感器基本原理、螺纹连接方式介绍以及起压装置和工作原理。
接下来，我们会对螺纹压力表进行概述说明，包括其构造和组成部分、工作特性和可靠性评估，以及应用领域和市场需求。
然后，我们会对螺纹压力表进行解释，包括测量范围及精度要求解析、使用注意事项及常见问题解决方法，以及维护保养及校准措施讲解。
最后，在结论部分，我们将总结螺纹压力表起压原理与应用意义，并展望未来螺纹压力表的发展趋势与挑战方向。
1.3 目的本文旨在介绍和解释螺纹压力表的起压原理、概述说明以及解释。
通过对其基本原理、构造和工作方式进行详细阐述，读者将能够全面了解螺纹压力表在工业领域中的重要性和广泛应用。
同时，本文也旨在提供关于使用和维护螺纹压力表的相关指导，帮助读者更好地运用该仪器并避免常见问题。
最后，通过对未来发展趋势与挑战方向的展望，读者可以对螺纹压力表技术的前景有一定的了解。
2. 螺纹压力表起压原理2.1 压力传感器基本原理螺纹压力表是一种常用的测量工具，它通过压力传感器来实现对压力的测量。
压力传感器是将被测物体的压力转化为电信号输出的装置。
其基本原理是利用柔性元件的变形与受力之间的关系。
在螺纹压力表中，通常使用金属弯曲或拉伸柔性元件作为传感器。
当被测物体施加一定的压力时，传感器上的柔性元件会发生形变，从而引起电阻、电容、电感等特性参数的变化。
这些参数变化经过信号处理电路后转换成电信号输出，在显示屏或仪表上以数字或模拟量形式展示出来。
螺纹联接紧固常识一、概述：在机械设备行业中，设备运行的好坏有三大重要因素：1、润滑是否良好2、联接是否牢固3、间隙是否正常。
因此，螺纹联接知识的正确使用和螺纹联接现状的科学管理对提高设备的运转具有举足轻重的作用。
螺纹联接在机械设备中的运用非常广泛，所以螺纹紧固显得非常的重要。
利用带有螺纹的零件把需要相对固定在一起的零件联接起来，称之为螺纹联接。
螺纹联接是一种可拆联接，其结构简单，装拆方便，联结可靠，且多数螺纹零件以标准化，生产率高，成本低廉，因而得到广泛的应用。
二、螺纹联接的基本常识：螺纹联接基本分为：螺栓联接，双头螺柱联接和螺钉连接。
（1）螺栓联接：螺栓的一端通常为六角形头部，另一端有螺纹。
螺栓连接是将螺栓一端穿过被联接机件的孔，套上垫圈再拧紧螺母，把机件联接起来。
这种联接方式，不需要加工螺纹孔，比较简单，因而获得广泛应用。
（2）螺柱联接：双头螺栓柱的两端均有螺纹。
双头螺柱联接是，把螺纹较短的一端拧紧在被联接件的螺孔内，靠螺纹尾端的过盈而紧定，然后放上第二个被联接的零件，最后套上垫圈再拧上螺母，将机件联成一体。
拆卸时只需拧下螺母，螺柱仍留在螺纹孔内，故螺纹不易损坏。
这种联接主要用于被联接件之一不太厚，不便穿孔，并且需经常拆卸或因结构限制不易采用螺栓联接的场合。
（3） 螺钉联接：这种联接不是用螺母，而是用螺钉穿过一机件的孔后直接拧入另一个机件的螺孔内，便能夹紧零件。
a ）螺栓联接b ）双头螺柱联接c ）螺钉联接d ）紧固螺钉联接三、 螺栓的标识：螺栓各部位图示：六角对边六角对角六角头厚度 C 螺纹倒角 C 0六角头倒角 r 过渡圆螺纹公称直径杆部直径 L 公称长度 L 0螺纹长度1、图中螺纹规格d ，通常有4mm 、5mm 、6mm 、8mm 、10mm 、12mm ，直至150mm ，也表示为M4、M5、M6、M8、M10、M12等。
L 也就是平时在工作中所说螺栓的螺杆长度。
2、图中8.8表示螺栓的强度等级，螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

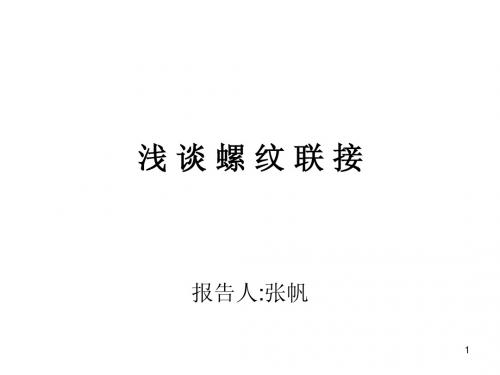

浅谈螺纹联接技术摘要：螺纹联接结构是汽车总装里面大量使用的基本结构，它的可靠性和汽车的总体质量息息相关，特别是底盘部分的螺纹联接结构，更是关系到汽车的安全性能。
螺纹联接结构保证其可靠性的关键在于预紧力的选择及合理控制，还有有效的放松方法。
关键词：螺纹联接，预紧力，可靠性设计，统计过程控制现今时代，汽车已经成为人们生活中必不可少的重要工具，国内汽车行业发展日新月异，竞争更是激烈，消费者越来越重视汽车的品质。
螺纹联接技术作为汽车总装里面大量使用的基本结构，它的可靠性和汽车的总体质量息息相关，特别是底盘部分的螺纹联接结构，更是关系到汽车的安全性能[1]。
螺纹联接是用螺纹紧固件把两个或更多的被联接件夹紧在一起，以便抵抗各种外载荷，而被联接件不分离，不滑移，或者接合面不泄漏。
为此，在施加外载荷之前，需拧紧螺纹紧固件，以夹紧被联接件。
称拧紧螺纹紧固件为预紧，称该力为预紧力，所以螺纹联接技术的最核心的便是预紧力。
螺纹紧固件在装配拧紧时，使拧紧的螺纹组合件预先受到一个力的作用，这个力即为预紧力。
预紧力的大小，直接影响联接的可靠性、紧密性、疲劳强度、防松性能和在承受载荷后被联接件间产生缝隙或发生相对滑移的可能性。
但预紧力过大或过小都会引起螺纹联接不同形式的失效：1、紧固件的失效：（1）过大的预紧力：螺栓拉长甚至断裂或溃牙。
（2）过小的预紧力：螺栓在使用过程中松旷、脱落。
（3）螺栓的疲劳失效：大多数螺栓在使用时以疲劳的形式失效，较大的预紧力增加了螺栓的平均应力，因此可能使疲劳寿命缩短。
2、联接件的失效：（1）压溃：过大的预紧力可能会使薄壁壳体如：法兰、缸盖等压溃，在承受工作载荷时导致连接体破裂；（2）联接不可靠：过小的预紧力导致联接件联接不可靠，紧密性差联接件分离和产生滑移现象，严重的导致螺栓被剪断等[1]。
由此可见，我们需要的是正确的预紧力。
预紧力过或过小都是无益的。
在极大多数情况下，需要的是均匀的预紧力。
一组螺纹联接紧固件，若预紧力有大有小，将会使这组螺栓受力各不相同，不能均匀地承受工作载荷，那么这一组联接件也可能会在较短时间内失效。
螺纹联接的知识梳理，最基础的专业知识！螺纹联接因其构造简单，拆装方便，都已标准化，批量生产，成本低廉，联接可靠，有足够的强度、刚度和自锁性，广泛用于各种金属结构和机构中。

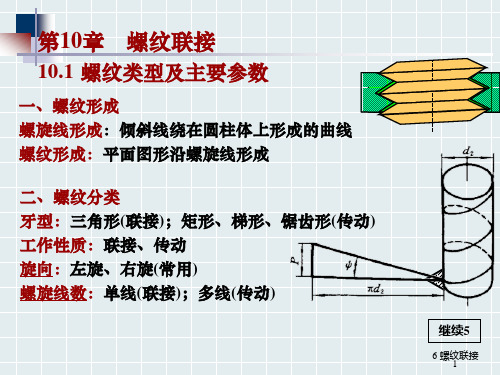

1、螺纹及螺纹联接的主要参数螺纹的外表面是圆柱螺旋线。
圆柱螺旋线是沿着圆柱表面运动的点的轨迹，该点的轴向位移a与相应的角位移a成正比，在圆柱表面上，沿着螺旋线所形成的连续凸起和沟槽称为螺纹。
螺纹由外螺纹和内螺纹组成，按照母体形状，螺纹分为圆柱螺纹和圆锥螺纹。
根据牙型可分为三角螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹。
三角形螺纹用于联接，后三种螺纹用于传动。
螺纹的主要参数有：①线数：如果有两个以上的动点，同时在同一个圆柱面上作同样的螺旋运动，且轴向为等距分布时，则形成多线螺旋线。
螺旋线的条数称为螺纹的线数，用n表示。
②旋向：点沿圆柱表面运动的角位移方向和轴向位移方向不同，螺旋线有右旋和左旋之分，螺钉顺时针旋入的称为右旋螺纹，逆时针旋入的称左旋螺纹，常用大多数螺纹都是右旋的。
③牙型角α，牙型半角α/2：在螺纹牙型上，连接牙顶和牙底的侧表面称为牙侧，相邻牙侧间的夹角α叫牙型角。
牙侧与螺纹轴线的垂线的夹角α/2叫牙型半角。
④外径（大径）d：与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径叫螺纹外径（或大径），亦称公称直径。
⑤内径（小径）d1：与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径叫螺纹内径（或小径）。
⑥中径d2：指一个假想的中径圆柱的直径，该圆的母线通过牙型上沟槽和凸起宽度相等的地方。
⑦螺距P：相邻两牙在中线上对应相点间的轴向距离。
⑧导程S：同一条螺旋线上相邻两牙在中线上对应两点间的轴向距离，S=nP，对单线螺纹而言，因n=1，所以S=P。
⑨螺旋升角φ：在中径圆柱上，螺旋线的切线与垂直于螺纹轴线的平面的夹角。
用于联接的螺纹主要有：普通螺纹与管螺纹。
普通螺纹牙型角60°，以外径d为公称直径。
同一公称直径可有多种螺距的螺纹。
设计计算水下套管悬挂器螺纹连接强度分析＊谷玉洪1,2 肖文生1 金有海1(1.中国石油大学(华东)机电工程学院 2.江汉石油钻头股份有限公司) 摘要 为保证油田的正常钻采作业,分析了水下套管悬挂器螺纹的连接强度。
结果表明,套管悬挂器与套管螺纹连接组合中,最大应力出现在螺纹最后1扣,此处最容易发生屈服;内压对螺纹连接强度有较大影响,一定的内压值可以提高螺纹连接的强度;内压为20M P a时,套管挂与套管螺纹等效应力最大;内压大于20M P a时,内压对等效应力的影响有逐渐降低的趋势;随着压力等级的递增,套管螺纹等效应力在整个螺纹段更加均匀。
关键词 水下套管悬挂器 螺纹连接 强度分析 V o n M i s e s应力 有限元分析0 引 言水下套管悬挂器(简称套管挂)是深水水下井口头系统重要部件,其下面悬挂套管柱,坐入高压井口头内,支撑套管柱[1]。
套管挂通过螺纹与套管连接,下放到水下井口内,固井前螺纹要承受所有套管的载荷;钻井采油过程中还要承受额定压力。
资料表明,螺纹连接失效在套损井中占很大比例,因此螺纹连接是水下井口套管柱的薄弱环节。
研究套管螺纹连接的极限承载能力及其密封性能对油田的正常钻采作业具有十分重要的意义[2]。
下放时套管挂与套管通过螺纹连接组成一体,利用套管挂下放工具将其从平台上下放至井口内,到达理想位置后固井。
在此过程中,套管螺纹承受所有套管柱载荷,如果连接螺纹设计或选用不当,由此工况下的复杂作用力引起的失效可能有:套管或套管挂连接螺纹沿整个横截面完全屈服、脱扣、撸扣、泄漏。
接头任一点开始屈服时的载荷定义为弹性极限载荷,并把出现上述诸种破坏形式之一时相对应的载荷称为塑性极限载荷。
理想工况下,连接螺纹仅承受悬挂套管的轴向拉力作用,对此种工况下连接螺纹的强度计算与分析具有较强的理论指导意义。
实际工况下,在钻井或下放过程中,连接的套管还会受到外界其他各种因素的影响,连接螺纹并不单纯承受轴向拉力,还因受到弯矩作用,套管连接螺纹会产生应力集中,对此工况下连接螺纹的强度计算与分析具有现实的工程应用价值。
