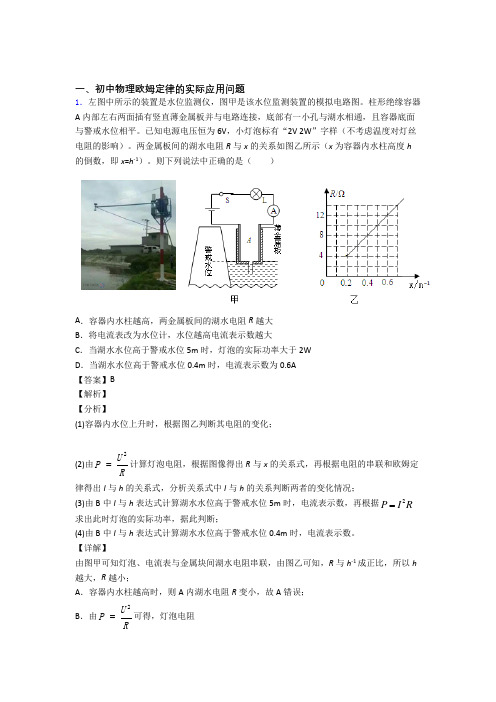

一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。

两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。

则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。

【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2WU R P===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm20Ωm R x h⋅=⋅⨯=串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确； C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V1A20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V0.12A20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。

一、初中物理欧姆定律问题1．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为120.25A10.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得11221212UI R RUI RR===由上式可得1221RR=故D不符合题意。

故选A。

2．在如图所示的电路中，电源电压保持不变，R1为定值电阻。

闭合开关S后，将滑动变阻器R2的滑片P从最右端移到中间某个位置，R1、R2两端电压和电路中电流的示数分别变化了△U1、△U2和△I（皆绝对值），则△U1______△U2（选填“大于”、“小于”或“等于”），再向左移动，△U2和△I的比值将______（选填“增大”、“减小”或“不变”）。

（）A．大于减小B．大于不变C．小于增大D．小于不变【答案】D【解析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，设滑片移动前后电路中的电流分别为I1、I2，则：△I=I2-I1，由欧姆定律可得，电路中的电流为I1时，此时的电压分别为：U1=I1R1，U2=U-U1-U L=U-I1R1-I1R L，电路中的电流为I2时，电压分别为：U1′=I2R1，U2′=U-U1′- U L =U-I2R1-I2R L，那么：△U1=U1′-U1=I2R1-I1R1=(I2-I1)R1=△IR1，即：11RUI=∆∆，所以，△U1和△I的比值不变；△U2=U2′-U2=( I1-I2)( R1+R L)=△IR1+△IR L=△U1+△IR L，则△U1＜△U2；故选D。

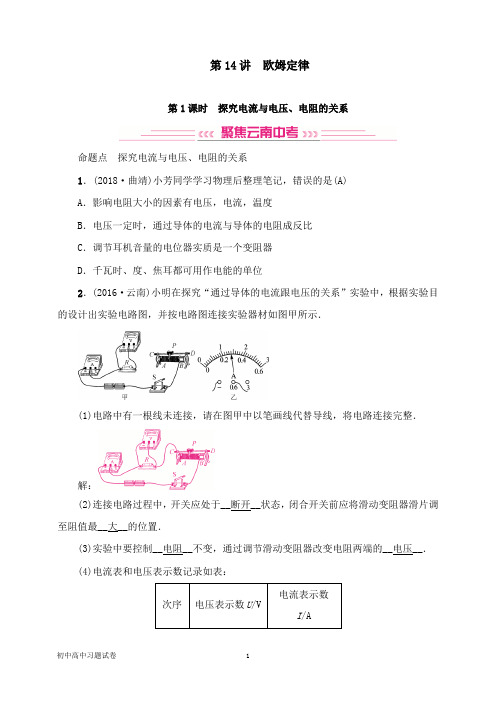

第14讲欧姆定律第1课时探究电流与电压、电阻的关系命题点探究电流与电压、电阻的关系1．(2018·曲靖)小芳同学学习物理后整理笔记，错误的是(A)A．影响电阻大小的因素有电压，电流，温度B．电压一定时，通过导体的电流与导体的电阻成反比C．调节耳机音量的电位器实质是一个变阻器D．千瓦时、度、焦耳都可用作电能的单位2．(2016·云南)小明在探究“通过导体的电流跟电压的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示．(1)电路中有一根线未连接，请在图甲中以笔画线代替导线，将电路连接完整．解：(2)连接电路过程中，开关应处于__断开__状态，闭合开关前应将滑动变阻器滑片调至阻值最__大__的位置．(3)实验中要控制__电阻__不变，通过调节滑动变阻器改变电阻两端的__电压__．(4)电流表和电压表示数记录如表：表中空白处的电流值如图乙所示，该值为__0.28__A.(5)分析实验数据可得结论：当电阻一定时，__通过导体的电流与其两端电压成正比__．3．(2014·曲靖)某实验小组的同学利用如图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验，他们使用的器材有：两节新干电池，三个定值电阻R1＝5 Ω、R＝10 Ω、R3＝20 Ω，一个标有“15 Ω 1 A”字样的滑动变阻器，电流表、电压表、2开关各一个，导线若干．(1)根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物电路连接完整．解：(2)连接电路时，开关应__断开__，滑动变阻器的滑片应置于最__左__(填“左”或“右”)端．(3)实验时：①当电路中接入的电阻为R1时，移动滑动变阻器的滑片P，使电压表的示数为1.5 V，读出电流表的示数I1；②用R2替换R1接入电路，移动滑动变阻器的滑片P，__使电压表的示数为1.5__V__，读出电流表的示数I2；③用R3替换R2接入电路时，他们发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到 1.5 V，可能的原因是：__滑动变阻器的最大阻值偏小(或R3的阻值偏大)__(写出一种即可)．实验1探究电流与电压的关系(2018·临沂)在“探究电流与电压的关系”实验中：甲乙丙(1)请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大(连线时导线不允许交叉)；解：(2)正确连接好电路后，闭合开关发现电压表示数为2.8 V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是__电阻断路__；(3)小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为__0.12__A．若要增大电阻两端的电压，应将滑片P向__A__(填“A”或“B”)端移动；(4)实验中测得多组数据，绘制出电阻R的I－U图象如图丙所示，由图象可得电流与电压的关系是__电阻一定时，导体中的电流与其两端的电压成正比__；本实验所用电阻的阻值为__5__ Ω.(5)连接电路时，开关应__断开__，闭合开关前，滑动变阻器的滑片应置于__B__端．(6)连接电流表时，假如先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针__偏转较小__，则应换用电流表的小量程．(7)在不改变电路和器材的前提下，该实验装置可以用来做__伏安法测电阻__实验．实验2探究电流与电阻的关系(2018·大理祥云县二模)现有下列器材：学生电源(6 V)、电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)、定值电阻(5 Ω、10 Ω、20 Ω各一个)、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”．甲乙(1)请根据图甲所示的电路用笔画线代替导线将图乙所示的实物连接成完整电路(要求连线不得交叉)．解：(2)连接电路过程中，开关应该是__断开__的，滑动变阻器的滑片应调到最__左__(填“左”或“右”)端．(3)实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象，由图象可以得出结论：__当电压一定时，导体中的电流与电阻成反比__．丙(4)上述实验中，小强用5 Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10 Ω的电阻接入电路，闭合开关，向__A__(填“A”或“B”)端移动滑片，直到电压表示数为__2__V时，读出电流表的示数．(5)为完成整个实验，应该选取哪种规格的滑动变阻器__A__．A．50 Ω 1.0 A B．30 Ω10 A C．20 Ω 1.0 A(6)同学们完成此实验后，想利用原有器材进行“伏安法测电阻”的实验．电路连接正确后闭合开关，发现电流表几乎无示数，电压表示数接近 6 V，你认为发生故障的原因可能是__电阻R断路__．(7)实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丁所示，你认为图象与图丙不同的原因是__这两个小组所控制的电阻两端的电压不相同__．丁第2课时欧姆定律的应用命题点1电路故障分析1．(2018·昆明)如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b 两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮：仍然用这根导线连接b、d两点后，灯 L1亮而灯 L2不亮，假设故障是下列中的一个，那么故障可能是(D)A．灯L断路1短路B．灯L1C．灯L断路2D．开关的接线柱处断开2．(2017·云南)小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则(D)A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏3．(2016·云南)小明利用如图所示的电路测R x的电阻．连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是(B)A．R x短路B．R x断路C．电流表断路D．滑动变阻器断路4．(2015·曲靖)如图是测量小灯泡电功率的电路，当开关闭合时发现小灯泡不亮，移动滑动变阻器的滑片时电压表无示数，电流表的示数有明显变化，则以下分析正确的是(C)A ．电流表正负接线柱接反了B ．电压表的量程选大了C ．小灯泡发生短路D ．小灯泡发生断路5．(2014·曲靖)在如图所示的电路中，当开关S 闭合后，灯L 1不亮、L 2亮，电压表有示数，则下列说法中正确的是(D)A ．灯L 1与L 2并联，L 1的灯丝断了B ．灯L 1与L 2并联，L 1被短路了C ．灯L 1与L 2串联，L 1的灯丝断了D ．灯L 1与L 2串联，L 1的实际功率比L 2的小很多6．(2014·昆明)某实验小组连接了如图所示的串联电路，电源电压为3 V 恒定不变．连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得U ab ＝U bc ＝U cd ＝0，U ad ＝3 V ．为进一步确认电路故障，他们先用导线将a 、b 连接起来，先后测得U bc ＝U cd ＝0；再用导线将b 、c 连接起来，先后测得U ab ＝0，U cd 近似等于3 V ；最后用导线将c 、d 连接起来，先后测得U ab ＝0，U bc 近似等于3 V ．则故障原因可能是(B)A ．灯L l 和灯L 2都发生了断路B ．灯L 2和开关S 都发生了断路C ．灯L l 和开关S 都发生了断路D ．灯L l 、灯L 2和开关S 都发生了断路7．(2017·昆明)在图中所示电路中，电源电压恒为6 V ．闭合S 后，发现两个小灯泡(规格为“3 V 1 W ”)都不亮，用电压表测得U ac ＝U bd ＝6 V ，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是__L 2断路__(须指明哪个元件出了什么故障)；如果此时用电压表去测灯泡L两端电压，则电压表的示数为__0__．1命题点2动态电路的分析和计算8．(2018·曲靖)巨磁电阻(GMR)效应是指某些材料的电阻在磁场中急剧减小的现象，在下图电路中，当S闭合后下列判断正确的是(C)A．电压表V的示数变大，通电螺线管的左端是N极B．电流表A的示数变小，通电螺线管的左端是S极C．电压表V 的示数与电流表A的示数之比变小D．电压表V 的示数与电流表A的示数的乘积变小9．(2015·昆明)如图所示的电路，电源电压不变，当开关S由断开到闭合，电路中(D)A．电流表示数不变，电阻R2两端电压减小B．电流表示数变大，电阻R2的功率变大C．电流表示数变小，电路总功率变大D．电流表示数变大，电路总电阻变小10．(2015·昆明)在如图所示的电路中，电源电压为9 V保持不变；AB为滑动变阻器，最大阻值R AB＝30 Ω；小灯泡的额定电压为6 V，额定功率为1.8 W．闭合开关S，滑动变阻器滑片从B端向A端缓慢移动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为(D)A．5 ΩB．10 ΩC．15 ΩD．20 Ω都11．(2016·云南)如图所示的电路，电源电压为12 V且保持不变．当开关S、S1闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5 A，电阻R＝__8__Ω.此时断开，电流表示数变为0.6 A，则变阻器的最大电阻为__24__Ω.S112．(2014·曲靖)如图所示是某酒精浓度检测仪的原理图，R1为一种气敏电阻，它的阻值随酒精浓度的增大而减小，酒精浓度增大时，电流表的示数将__增大__，电压表的示数将__减小__(均填“增大”“减小”或“不变”)．欧姆定律及其应用1．下列说法中，不正确的是(D)A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2．(2018·天津)当某导体两端电压是3 V时，通过它的电流是0.2 A，该导体的电阻是__15__ Ω；当它两端电压为0时，该导体的电阻为__15__ Ω.3．(2018·哈尔滨)电阻R1、R2串联，电源电压是10 V，R1两端电压为8 V，R1为10 Ω.则R1中的电流等于__0.8__A，R2等于__2.5__ Ω.4．(2018·达州)两个规格为“5 Ω 1 A”和“10 Ω0.6 A”的定值电阻，将它们串联起来使用时总电阻为__15__ Ω，电源电压最多为__9__V；若将它们并联时干路电流最大是__1.5__A.重难点1电路故障的分析(2018·昆明官渡区二模)如图所示的电路中，电源电压为U，开关S闭合前后，电压表的示数不变．已知电路中仅有一处故障，且只发生在电阻R1或R2上，则下列判断正确的是(D)A．若电压表的示数为U，则一定是R2开路B．若电压表的示数为U，则一定是R1短路C．若电压表的示数为零，则一定是R1短路D．若电压表的示数为零，则一定是R1开路【变式训练1】(2018·南京)如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是(B)A．甲灯短路 B．乙灯短路C．甲灯断路 D．乙灯断路重难点2欧姆定律的相关计算(2018·南充)一个电压恒定的电源，在其两端只接一个阻值为12 Ω的电阻R，电流是0.5 A．如果在电阻R1两端并联一个阻值为8 Ω的电阻R2，并联电路的总电1流为__1.25__A，若将R2改为与R1串联在原电路中，电路中电流为__0.3__A.【变式训练2】(2018·大理祥云县二模)如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示，则可判断电源电压是__12__V，变阻器的最大阻值是__16__Ω.甲乙重难点3动态电路的分析类型1滑动变阻器型动态电路分析(2018·昆明五华区二模)如图所示的电路中，电源两端的电压保持不变，R为定值电阻．闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和2电流表的示数变化，下列四个选项中，判断正确的是(D)A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大类型2开关型动态电路分析(2018·昆明盘龙区一模)如图所示的电路，电源电压不变，闭合开关S，由断开到闭合时，电路中的电流表示数将__变大__，电压表示数将__变大__．(均当开关S1填“变大”“变小”或“不变”)【变式训练3】(2018·枣庄)在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(C)A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变破解易错题(2017·曲靖一模)计算机鼠标装有滚轮来反应鼠标的移动情况，它的工作原理的示意图如图所示，滚轮M移动时，可带动与之相连的金属滑片P移动．当滚轮M向右移动时，电流表示数将__不变__，电压表示数将__变大__．(均填“变大”或“不变”)第3课时电阻的测量命题点测电阻(2014·云南)如图1所示是“伏安法测电阻”的实验装置(待测电阻阻值不小于10 Ω)．(1)请用笔画线代替导线补充完成图1中的实物电路连接(要求导线不能交叉，滑动变阻器滑片右移时接入电路中电阻变大)．解：(2)某次测量时电流表示数为0.2 A，电压表示数如图2所示，则待测电阻阻值为__11__Ω.(3)将上述实验中的电阻换成小灯泡，用同样的方法测小灯泡的电阻，数据记录如表，分析表中数据可知，小灯泡两端电压越低，小灯泡的电阻越__小__，原因是__灯丝电阻受温度影响__．实验1伏安法测电阻(2018·荆门)现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干．在利用“伏安法”测量定值电阻R1阻值的实验中：甲乙(1)请你按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整．解：(2)实验前为了保护电路，滑动变阻器的滑片应置于__B__(填“A”或“B”)端．(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是__B__(填选项前字母)．A．滑动变阻器断路B．R1断路C．R1短路(4)排除故障后，当电压表示数为2.7 V时，电流表示数如图丙所示，则通过R1的电流大小为__0.3__A．它的阻值是__9__ Ω.丙(5)本实验要多次测量取平均值，是为了__减小误差__．(6)在实验时，将电阻R1换成小灯泡，连接好电路后闭合开关，小灯泡闪亮之后马上就熄灭了，检查发现小灯泡的灯丝已烧断，分析原因是闭合开关时，滑动变阻器连入电路的电阻为__0__(填“最大值”或“0”)，导致电流过大而形成的．(7)将电阻R1换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是__灯丝的电阻随温度的变化而改变__．实验2特殊方法测电阻(2018·孝感)某校学习小组想用不同方法测量未知电阻R x的阻值，他们分成甲、乙两组分别进行实验：,甲) ,乙),丙) ,丁)(1)甲组设计了如图甲所示的电路图；①请用笔画线代替导线将实物电路图乙连接完整(要求滑片P 向左滑动时电路中的电流变大)；解：②连接好电路后在开关闭合前，滑动变阻器的滑片P 应滑至最__右__(填“左”或“右”)端，闭合开关S ，将滑动变阻器的滑片P 滑至某一位置后，此时电压表的示数记为U ，电流表的示数记为I ，则待测电阻R x ＝__UI__(用题中给的字母表示)．(2)乙组设计实验电路图如图丙所示(其中电阻R 1＝8 Ω)；①根据电路图连接好电路，闭合开关S ，发现电流表A 1的示数为零、电流表A 2的示数正常，若只有R 1或R x 中的一处发生故障，则故障是__R 1断路__(填“R 1断路”“R 1短路”“R x 断路”或“R x 短路”)．②故障排除后，闭合开关S 得到电流表A 2的示数I 2＝0.48 A ，电流表A 1的示数如图丁所示，则I 1＝__0.36__A ；乙组所测待测电阻R x ＝__6__Ω.(3)甲组同学在实验操作中，发现电流表损坏，电压表完好，滑动变阻器的最大阻值为R ，于是设计了如图戊所示的电路图并完成了实验．戊请你帮助他们把以下实验步骤填写完整：①闭合开关S ，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U 1；②再将__滑片移动到最右端__，读出此时电压表的示数，记为U 2； ③则未知电阻R x ＝__U 2U 1－U 2R __．第14讲 欧姆定律第1课时 探究电流与电压、电阻的关系1．(2018·安顺)在探究“电流与电阻的关系”的实验过程中，小明选择了 5 Ω、10 Ω、15 Ω、20 Ω、25 Ω五个电阻进行实验，电路图如图甲所示．甲乙丙(1)请用笔画线代替导线将图乙中未完成的电路完成．(导线不能交叉)解：(2)连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是__A__(填字母)．A．电阻断路 B．电流表坏了C．滑动变阻器短路 D．电阻短路(3)排除电路故障进行实验．为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到__调节电阻两端电压保持不变__的作用．实验中，当把5 Ω的电阻换成10 Ω的电阻后，应把变阻器滑片向__左__(填“左”或“右”)滑动，同时眼睛盯住__电压表__才可能达到这个目的．(4)根据实验数据，作出I－R图象如图丙所示．根据实验目的分析图象可得出结论：__电压不变时，导体中的电流与导体的电阻成反比__．2．(2018·连云港)小明同学在“探究通过导体的电流与电阻的关系”时，他用如图所示的电路进行实验，可供选择的定值电阻分别为2.5 Ω、5 Ω、10 Ω、15 Ω、20 Ω、25 Ω.实验中电阻R两端的电压始终保持3 V不变，滑动变阻器的规格为“15 Ω 1 A”．(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B 端移动时接入电路的电阻变大．解：(2)闭合开关后，小明发现电流表示数为0，电压表示数很大，故障原因可能是__电阻断路__．(3)实验中，不能被选用的电阻为__2.5__ Ω.(4)保证可用电阻均能正常进行实验，电源电压应该控制在__3__V至__4.8__V之间．3．(2018·曲靖二模)小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源为两节新干电池，滑动变阻器上标有“10 Ω 1 A”字样，阻值分别为5 Ω、10 Ω、20 Ω、30 Ω的定值电阻各一个．甲乙(1)请用笔画线代替导线，把图甲所示的电路补充完整(滑片P向右滑，滑动变阻器接入电路的阻值变大)．解：(2)小宇同学首先将5 Ω定值电阻接入电路，将滑片P滑到__B__端，再闭合开关．调节滑片P，使电压表示数达到某一数值，电流表的示数如图乙所示，该示数为__0.4__A.(3)接下来，小宇同学应该__断开开关__，并且将滑动变阻器阻值调到最大处，然后将5 Ω的电阻替换为10 Ω.闭合开关，调节滑片P，使电压表示数为__2__V，将电流表示数记录在表格中．(4)将定值电阻换成20 Ω重复第(3)的操作，由表格中数据发现：在电压一定时，电流与电阻成__反比__；本次探究中若换用30 Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终__大于__(填“大于”或“小于”)所需电压，出现这种现象的原因是__滑动变阻器的最大阻值太小__(写出一点即可)．类型2探究电流与电压的关系4．(2018·广东)在“探究电流跟电压关系”的实验中：图1 图2(1)如图1所示，甲为__电流表__，乙为__电压表__．(均填“电流表”或“电压表”)(2)用笔画线代替导线将图2中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．(导线不能交叉)解：(3)在实验操作过程中保持__电阻__不变，闭合开关时，调节滑动变阻器的滑片P 得到了三组实验数据，如表所示，请根据该表中数据在图3中进行描点连线．图3解：(4)对实验数据进行分析，归纳得出结论是__当电阻一定时，通过导体的电流与导体两端的电压成正比__．5．(2018·云大附中一模)绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图甲所示的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3 V的电源．电流表、电压表各一个，一个开关，阻值分别为 5 Ω、10 Ω、20 Ω、50 Ω的定值电阻各一个，滑动变阻器上标有“20 Ω 1 A”字样，导线若干．甲乙丙(1)请用笔画线代替导线，将图乙中的实物电路连接完整．解：(2)闭合开关前，应将滑动变阻器滑片滑到最__右__(填“左”或“右”)端．(3)闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转，原因可能是__R 断路__．(4)故障排除后，绮妍同学先把10 Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2 V，读出电流表示数后，断开开关，她拆下10 Ω的电阻，改换成阻值为20 Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是__2.4__V，要完成这次实验，接下来她应将滑动变阻器滑片向__右__(填“左”或“右”)端移动，使电压表的示数为__2__V.(5)绮妍同学还把5 Ω的电阻接入电路中，来探究“电流与电压的关系”．她通过调节滑动变阻器的滑片P，测出通过定值电阻R的不同电流和对应的电压值，并记录在下表中．老师看了表中的实验数据后，却说其中有一个数据是错误的．请你帮她分析一下，出错的是第__1__次实验，原因是__滑动变阻器最大阻值只有20__Ω，电路中电流不可能为0.1__A__．(6)实验结束后，绮妍同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压关系”的实验探究，老师指出这个实验操作是不可行的，原因是__小灯泡的电阻会随电压大小改变__．第2课时欧姆定律的应用1．关于欧姆定律，下列说法中正确的是(D)A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过该导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．(2018·兰州)有两个阻值可变的电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将(C) A．一定大于RB．一定等于RC．一定小于RD．以上结果都有可能3．(2018·宿迁)如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为(D)A．U1∶U2B．U2∶U1C．U2∶(U2－U1)D．U1∶(U2－U1)4．(2017·连云港)在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种现象的可能原因是(C)A．R1短路 B．R1断路C．R2短路 D．R2断路5．(2018·临沂)如图所示的电路中，电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω.下列说法正确的是(C)A．通过电阻R1的电流为0.5 AB．电源电压为5 VC．电阻R1的阻值为15 ΩD．若断开开关S2，电流表A1示数变大6．(2018·大理祥云县二模)如图所示，电源电压不变，闭合开关S，当滑片P向左移动时，下列说法正确的是(D)A．电流表A1示数变大B．电流表A2示数变小C．电压表V示数变大D．电压表V与电流表A2示数比值不变7．(2017·陕西)如图所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是(D)图1 图2A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD ．温度降低时，电压表与电流表示数的比值变小8．(2018·自贡)两个电阻甲和乙，电阻值分别为20 Ω、40 Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为__1∶2__；将它们并联接入电路中，通过甲、乙两电阻的电流之比为__2∶1__．9．(2018·攀枝花)如图所示是R 1、R 2两电阻的电压与电流关系图象，由图可知，电阻R 1的阻值为__10__ Ω，若将两电阻并联后接在3 V 的电源两端，干路电流为__0.9__A.10．(2018·长沙)如图所示是酒驾检测中酒精测试仪的简化电路图．R 0为定值电阻，R 1为气敏电阻，它的阻值随气体酒精浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的气体酒精浓度越大，测试仪的电路中电流越__大__，电压表示数越__大__．11．(2018·广安)如图甲所示的电路，当闭合开关后两个电压表的指针偏转均如图乙所示，则R 1两端的电压是__6__V ，R 1与R 2的电阻之比为__4∶1__．甲 乙12．(2018·安顺)如图，电源电压恒定，R 1＝30 Ω，R 2＝60 Ω，当开关S 3闭合，S 1、S 2都断开时，电流表的示数为0.1 A ，则电源电压是__9__V ；当开关S 3断开，S 1、S 2都闭合时，电流表的示数是__0.45__A.。

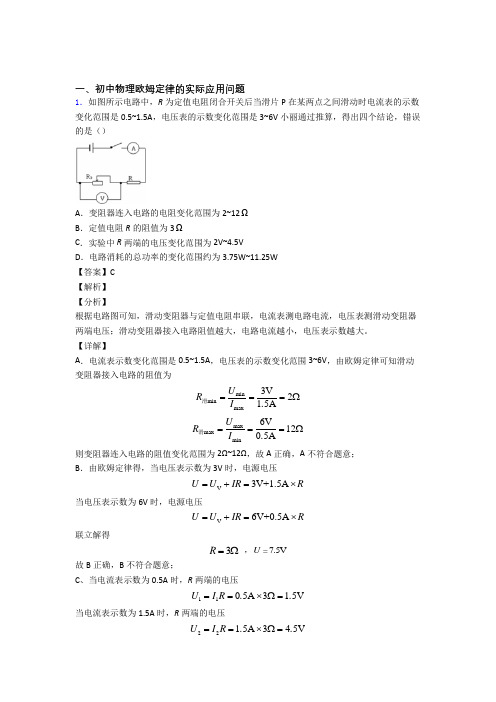

一、初中物理欧姆定律的实际应用问题1．如图所示电路中，R 为定值电阻闭合开关后当滑片P 在某两点之间滑动时电流表的示数变化范围是0.5~1.5A ，电压表的示数变化范围是3~6V 小丽通过推算，得出四个结论，错误的是（）A ．变阻器连入电路的电阻变化范围为2~12ΩB ．定值电阻R 的阻值为3ΩC ．实验中R 两端的电压变化范围为2V~4.5VD ．电路消耗的总功率的变化范围约为3.75W~11.25W【答案】C【解析】【分析】根据电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大。

【详解】A ．电流表示数变化范围是0.5~1.5A ，电压表的示数变化范围3~6V ，由欧姆定律可知滑动变阻器接入电路的阻值为min min max 3V 215A U R I .===Ω滑 max max min 6V 1205AU R I .===Ω滑 则变阻器连入电路的阻值变化范围为2Ω~12Ω，故A 正确，A 不符合题意；B ．由欧姆定律得，当电压表示数为3V 时，电源电压V 3V+1.5A U U IR R =+=⨯当电压表示数为6V 时，电源电压V 6V+0.5A U U IR R =+=⨯联立解得3R =Ω ，7.5V U故B 正确，B 不符合题意；C 、当电流表示数为0.5A 时，R 两端的电压1105A 315V U I R ..==⨯Ω=当电流表示数为1.5A 时，R 两端的电压2215A 345V U I R ..==⨯Ω=R两端的电压变化范围是1.5~4.5V，故C错误，C符合题意；D．电路消耗的最大电功率==75V15A=11.25WP UI..⨯最大最大电路消耗的最小电功率==75V05A=3.75WP UI..⨯最小最小则电路消耗的总功率的变化范围约为3.75W~11.25W，故D正确，D不符合题意；故选C。

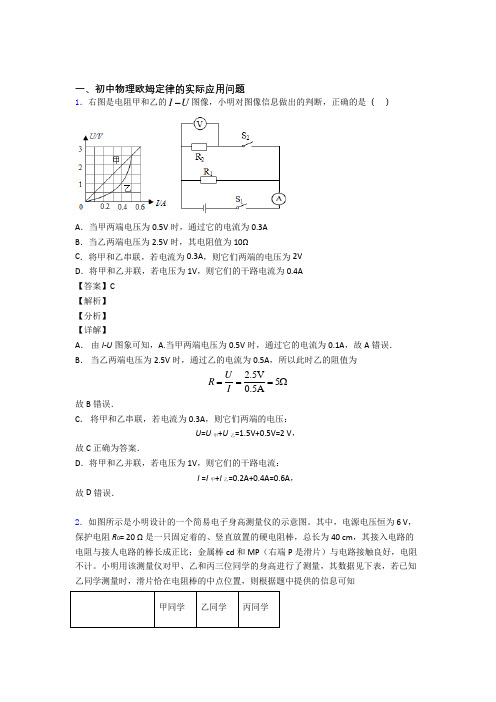

一、初中物理欧姆定律的实际应用问题1．右图是电阻甲和乙的I U -图像，小明对图像信息做出的判断，正确的是 （ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V 时，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．将甲和乙并联，若电压为1V ，则它们的干路电流为0.4A 【答案】C 【解析】 【分析】 【详解】A ． 由I -U 图象可知，A.当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误．B ． 当乙两端电压为2.5V 时，通过乙的电流为0.5A ，所以此时乙的阻值为2.5V 50.5AU R I ===Ω 故B 错误．C ． 将甲和乙串联，若电流为0.3A ，则它们两端的电压：U =U 甲+U 乙=1.5V+0.5V=2 V ，故C 正确为答案．D ．将甲和乙并联，若电压为1V ，则它们的干路电流：I =I 甲+I 乙=0.2A+0.4A=0.6A ，故D 错误．2．如图所示是小明设计的一个简易电子身高测量仪的示意图。

其中，电源电压恒为 6 V ，保护电阻R 0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm ，其接入电路的电阻与接人电路的棒长成正比；金属棒cd 和MP （右端P 是滑片）与电路接触良好，电阻不计。

小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学 乙同学 丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：3V2240Ω0.15AURI=⨯=⨯=总，故A符合题意；BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V=10Ω0.2AURI==，则电阻棒接入电路的长度为10cm，所以甲的身高是160cm-20cm+10cm=150cm=1.5m；丙测量身高时，变阻器接入电路的电阻为2223.6V=30Ω0.12AURI==，则电阻棒接入电路的长度为30cm，所以丙的身高是160cm-20cm+30cm=170cm=1.7m，故B 、C 不符合题意；D ．当滑片在a 点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m ，当滑片在b 点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m ，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m ，故D 符合题意。

九年级物理上册第十四章欧姆定律单元复习练习(Word版含答案)一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

专题14欧姆定律及其应用考点1电流与电压和电阻的关系1．（2023湖南怀化）图甲是“探究电流与电压关系”的实验电路。

（1）检查发现连接的电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确______；（2）电路接通前，滑动变阻器的滑片Р应该移至最______端（选填“左”或“右”）；（3）闭合开关后，发现电流表示数几乎为零，电压表示数接近于电源电压，则故障可能是：待测电阻发生了______（选填“短路”或“断路”）；（4）排除故障后，闭合开关，改变滑动变阻器滑片的位置，记录实验数据见下表。

表中空白处电压如图乙所示，该示数是______V。

请根据表中数据得结论：电阻一定时，通过导体的电流跟导体两端的电压成______（选填“正比”或“反比”）。

U0.6 1.2 1.8 3.0电流/VI0.120.240.360.480.60电流/A【答案】（1）（2）左（3）断路（4）2.4正比【解析】（1）由图可知，电源为两节干电池，电压为3V，所以电压表量程应选用0～3V（2）为保护电路，电路接通前，滑动变阻器的滑片Р应该移至阻值最大处，即最左端。

（3）电流表示数几乎为零，可能是电路断路；电压表示数接近于电源电压，说明电压表到电源两极没有断路，则故障可能是待测电阻发生了断路。

（4）由图乙可知，电压表选用量程的分度值为0.1V ，示数为2.4V 。

分析表中数据可知，电阻两端的电压与通过导体的电流的比值是定值，说明在电阻一定时，通过导体的电流跟导体两端的电压成正比。

2．（2023四川广元）同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V 的电源一个，定值电阻5个（阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω），规格为“40Ω1A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。

（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V 量程测量定值电阻R 两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）；（2）他们先将5R =Ω的电阻接在图甲中a 、b 间，移动滑动变阻器的滑片，使电压表示数为0U ；保持滑片不动，用10Ω的电阻替换a 、b 间的电阻后，需将滑动变阻器的滑片P 向___________（选填“左”或“右”）端移动，才能保持a 、b 间的电压0U 不变；再依次更换a 、b 间电阻为15Ω、20Ω继续实验。

2024年中考物理真题专题14欧姆定律及其应用【跨学科实践】1．（2024·湖南）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。

图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0~3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。

力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。

（g取10N/kg）（1）若货车模型总质量为1.5kg，则其所受重力为N；（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越；（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。

如果设定检测的货车模型总质量不超过2kg，则R0阻值应为Ω。

考点1电流与电压和电阻的关系1．（2024·江苏苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。

2．（2024·安徽）图甲为小英同学设计的“探究电流与电压的关系”电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω1.5A”。

（1）请按照图甲，将图乙中的实物电路连接完整；（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。

为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。

重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。

若电路中只有一处故障，则故障可能是。

（3）排除故障后进行实验，得到的实验数据如下表所示。

数据序号123456电压U/V0.300.600.90 1.20 1.50 1.80电流I/A0.080.150.230.300.380.45分析表中的数据，可以初步得出结论，在电阻一定的情况下，。

一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
