电源题基础

第1题：省电模式具有以下哪些性能特征?A高的轻负载效率B固定的开关频率C可能存在EMI 问题D在轻负载时具有较高的纹波电压快速瞬态响应正确答案：A,C,D所选答案：B,C第2题：在下面的升压型转换器中，在FET 开关断开之后，电感器电流将会?A立刻降至零B反向并通过FET 体二极管流至VinC减小并通过Catch二极管流至VoutD增大并通过Catch二极管流至Vout正确答案：C所选答案：C第3题：根据下面的电路原理图，该转换器是?A降压B升压C降压-升压D线性稳压器不知道正确答案：B所选答案：D第4题：哪种操作模式可改善轻负载效率?APFMBPWMC滞环控制D脉冲跳跃正确答案：A,C,D所选答案：A,B,C,D第5题：同步降压稳压器意味着?A开关频率同步至系统时钟B可使用开关FET场效应管替代续流二极管C无需采用整流器件D同等条件设计，效率高于非同步转换正确答案：B,D所选答案：B,D第1题：对于升压转换，占空比= DC，输出电压等于?AVinBVin*DCCVin/DCDVin/(1-DC)正确答案：D所选答案：B第2题：在轻负载条件下，转换器损耗受以下哪个因素的影响?A开关FET 导通电阻和驱动速度B开关频率C电感器的直流和交流损耗DIC 电流以上全部正确答案：E所选答案：A,B,C,D,E第3题：根据下图，该拓扑为?A正激式B反激式C降压-升压型D不知道正确答案：B所选答案：B第4题：一般而言，PWM 转换器具有以下哪些性能特征?A固定的占空比B固定的开关频率C可在轻负载时实现高效率D电磁兼容和辐射抑制电路设计考虑比PFM简单些正确答案：B,D所选答案：B,C第5题：电感器在降压拓扑中的用途是?A提供输出短路保护B在开关导通时储存能量C抑制输出电压纹波D在开关断开时储存能量正确答案：B,C所选答案：C,D一般来说，PFM 转换器具有以下哪些性能特征?A固定的占空比B可变的开关频率C可在轻负载条件下提供高效率D快速瞬态响应正确答案：B,C所选答案：A,B,C,D第2题：根据下图，该拓扑为?A正激式B反激式C降压-升压型D不知道正确答案：B所选答案：B第3题：在下面的升压型转换器中，在FET 开关断开之后，电感器电流将会?A立刻降至零B反向并通过FET 体二极管流至VinC减小并通过Catch二极管流至VoutD增大并通过Catch二极管流至Vout正确答案：C所选答案：C第4题：反激式拓扑具有以下哪些特性?A低成本B更适合于>50WC高输出纹波电流D多输出电压轨低复杂性正确答案：A,C,D,E所选答案：A,B,C,D,E第5题：当使用开关电源进行降压转换时，在输入为5V、负载电流为1A、Vout 从 3.3V 变至1V 的情况下，效率通常将会?A增高B下降C保持不变D不知道正确答案：B所选答案：B。

一、单项选择题1、UPS中文全称是：( A ) A．不间断电源系统，B 稳压电源系统C 双电源互投D 发电机组2、UPS主机中逆变环节是指（B）A.交流电转换成直流电的过程B. 直流电转换成交流电的过程C. 交流电转换成交流电的过程D . 直流电转换成直流电的过程。

3、通信机楼中采用的UPS主机一般采用的工作方式是（A ）。

A、双变换在线式UPS B、后备式UPS C、串并联调整式UPS D、在线互动式UPS 4、通信机楼中为主设备供电的UPS系统一般不采用以下哪种并机方式？（C）A、N+1 B、2N C、N 5、市电停电（无交流输入）时，双变换在线式UPS的以下那个部件停止工作（B ）A、逆变器B、整流器、C、蓄电池6、交流市电电源标称电压为380V时，通常情况下UPS输入端电压变动允许范围为（B）V。

320——410 D、323323——437 332——408 B、323323——418 C、320A、3327、所谓双变换是指UPS正常工作时，电能经过了（A ）两次变换后再供给负载。

A、AC/DC和DC/AC B AC/DC和AC/DC C、DC/AC和AC/DC D、DC/AC 和DC/AC 8、2+1并机冗余系统的UPS,在考虑冗余的前提下，系统带载能力最大可以是单台的（B ）倍。

A、3 B、2 C、1.5 D、4 9、通信机楼中UPS主机不包括（D）。

A、整流滤波电路B、逆变器C、静态转换开关D、蓄电池组10、在市电正常时，在线互动式UPS供给负载的交流是（B）A、经过整流和逆变B、经过升降压（稳压）C、经过滤波11、有市电时，UPS工作正常，一停电就没有输出，不是以下哪种原因造成？（B）A、没有开机，UPS工作于旁路状态 B、市电不正常 C、电池开关没有合D、电池的放电能力不行，需更换电池12、UPS的输入）的负载。

的输入 (整流器)是一个（B ）的负载。

A、线性、非线性 C、即有非线性也有线性、即有非线性也有线性、线性 B、非线性13、信产部YD/T1095-2008 中规定，并机负载电流不均衡度是不大于（D ）A、2％B、3% C、4% D、5% 14、通信系统中，大功率UPS一般采用可控硅整流，其整流器通常为（D ）A、6脉冲脉冲 D、12脉冲脉冲脉冲 C、10脉冲脉冲 B、8脉冲15、已知某UPS的相控整流器其逆变器工作电压范围一般为335V～363V，则该UPS配置的蓄电池组宜有12V单体的蓄电池（D ）节组成。

开关电源复习题一、选择题（每题1分，共5分）1.开关电源的基本工作原理是：A.直接将交流电转换为直流电B.通过变压器将电压升高或降低C.利用开关器件进行高频开关，然后通过变压器进行电压转换D.通过整流滤波将交流电转换为直流电A.开关器件B.变压器C.整流桥D.发电机3.开关电源中，开关器件的作用是：A.限流B.电压放大C.高频开关D.电压稳定4.在开关电源中，PWM控制器的作用是：A.控制开关器件的开关频率B.控制开关器件的导通和关断C.控制输出电压的大小D.A和B5.开关电源的效率一般可以达到：A.50%B.70%C.80%二、判断题（每题1分，共5分）1.开关电源只能将输入电压升高。

（）2.开关电源中的开关器件工作在导通和关断状态。

（）3.开关电源的输出电压是固定的，不能调节。

（）4.开关电源的效率比线性电源高。

（）5.开关电源中的变压器只能进行电压的升高。

（）三、填空题（每题1分，共5分）1.开关电源的基本工作原理是利用开关器件进行高频开关，然后通过______进行电压转换。

3.在开关电源中，PWM控制器的作用是控制开关器件的______和______。

4.开关电源中的开关器件工作在______和______状态。

5.开关电源的输出电压是______的，可以通过PWM控制器进行调节。

四、简答题（每题2分，共10分）1.简述开关电源的基本工作原理。

2.开关电源相比线性电源有哪些优点？3.简述PWM控制器在开关电源中的作用。

4.开关电源的效率一般可以达到多少？5.开关电源中的开关器件工作在什么状态？五、应用题（每题2分，共10分）1.设计一个开关电源，输入电压为220V，输出电压为12V，输出功率为100W，求开关器件的开关频率。

2.一个开关电源的输入电压为220V，输出电压为5V，输出功率为50W，求开关电源的效率。

3.一个开关电源的输入电压为220V，输出电压为12V，输出功率为100W，如果开关器件的开关频率为50kHz，求开关器件的开关损耗。

电力电工基础习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在纯电感电路中，（）等于电压有效值与电流有效值乘积。

A、瞬时功率B、无功功率C、有功功率D、视在功率正确答案：B2、白炽灯的额定工作电压为220V，它允许承受的最大电压为（）。

A、440VB、220VC、380VD、311V正确答案：D3、三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。

A、两种接法都不行B、星形接法C、两种接法都行D、三角形接法正确答案：B4、把一定长度的导线的直径减少1倍，其电阻值将变为原来的（）倍。

A、1B、4C、2D、3正确答案：B5、阻值不随外加电压或电流的大小而改变的电阻叫（）。

A、非线性电阻B、线性电阻C、可变电阻D、固定电阻正确答案：B6、三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是A、14AB、17AC、7AD、20A正确答案：B7、单相正弦交流电的电压表示为100V，则其峰值为（）。

A、100VB、141VC、173VD、220V正确答案：B8、电阻元件是（）元件。

A、储存磁场能量B、储存热能C、储存电场能量D、耗能正确答案：D9、电动机铭牌上标注的额定功率是指电动机的（）。

A、视在功率B、无功功率C、有功功率D、总功率正确答案：C10、在选择量程时，若事先不知道被测量的大小，应先选用（）试测，再逐步换用适当的量程。

A、次大量程B、最大量程C、最小量程D、次小量程正确答案：B11、在单位时间内电流所做的功称为（）。

A、电功率B、电功D、电能正确答案：A12、三相电源星型联接时，相电压是220V，线电压最接近的值是（）。

A、110VB、220VC、380VD、440V正确答案：C13、交流机电产品铭牌上的额定值是指交流电的（）。

A、瞬时值B、有效值C、最大值D、平均值正确答案：B14、导电性能介于导体和绝缘体之间的物体叫做（）。

A、二极管B、绝缘体C、导体D、半导体正确答案：D15、当外加电阻R上的电压为U时，其消耗的功率为1W，其电压增大一倍，其消耗的功率为（）。

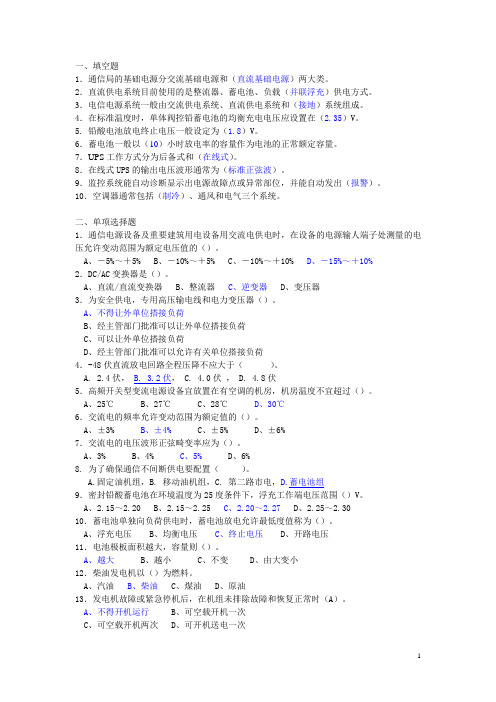

一、填空题1．通信局的基础电源分交流基础电源和（直流基础电源）两大类。

2．直流供电系统目前使用的是整流器、蓄电池、负载（并联浮充）供电方式。

3．电信电源系统一般由交流供电系统、直流供电系统和（接地）系统组成。

4．在标准温度时，单体阀控铅蓄电池的均衡充电电压应设置在（2.35）V。

5. 铅酸电池放电终止电压一般设定为（1.8）V。

6．蓄电池一般以（10）小时放电率的容量作为电池的正常额定容量。

7．UPS工作方式分为后备式和（在线式）。

8．在线式UPS的输出电压波形通常为（标准正弦波）。

9．监控系统能自动诊断显示出电源故障点或异常部位，并能自动发出（报警）。

10．空调器通常包括（制冷）、通风和电气三个系统。

二、单项选择题1．通信电源设备及重要建筑用电设备用交流电供电时，在设备的电源输人端子处测量的电压允许变动范围为额定电压值的（）。

A、－5%～＋5%B、－10%～＋5%C、－10%～＋10%D、－15%～＋10%2．DC/AC变换器是（）。

A、直流/直流变换器B、整流器C、逆变器D、变压器3．为安全供电，专用高压输电线和电力变压器（）。

A、不得让外单位搭接负荷B、经主管部门批准可以让外单位搭接负荷C、可以让外单位搭接负荷D、经主管部门批准可以允许有关单位搭接负荷4．-48伏直流放电回路全程压降不应大于（）。

A. 2.4伏，B. 3.2伏，C. 4.0伏，D. 4.8伏5．高频开关型变流电源设备宜放置在有空调的机房，机房温度不宜超过（）。

A、25℃B、27℃C、28℃D、30℃6．交流电的频率允许变动范围为额定值的（）。

A、±3%B、±4%C、±5%D、±6%7．交流电的电压波形正弦畸变率应为（）。

A、3%B、4%C、5%D、6%8. 为了确保通信不间断供电要配置（）。

A.固定油机组，B. 移动油机组，C. 第二路市电，D.蓄电池组9．密封铅酸蓄电池在环境温度为25度条件下，浮充工作端电压范围（）V。

一、单项选择题1、UPS中文全称是：( A )A．不间断电源系统， B 稳压电源系统 C 双电源互投 D 发电机组2、UPS主机中逆变环节是指（ B ）A.交流电转换成直流电的过程B. 直流电转换成交流电的过程C. 交流电转换成交流电的过程 D . 直流电转换成直流电的过程。

3、通信机楼中采用的UPS主机一般采用的工作方式是（A ）。

A、双变换在线式UPSB、后备式UPSC、串并联调整式UPSD、在线互动式UPS4、通信机楼中为主设备供电的UPS系统一般不采用以下哪种并机方式？（C）A、N+1B、2NC、N5、市电停电（无交流输入）时，双变换在线式UPS的以下那个部件停止工作（B ）A、逆变器B、整流器、C、蓄电池6、交流市电电源标称电压为380V时，通常情况下UPS输入端电压变动允许范围为（B）V。

A、332—408B、323—418C、320—410D、323—4377、所谓双变换是指UPS正常工作时，电能经过了（A ）两次变换后再供给负载。

A、AC/DC和DC/AC B AC/DC和AC/DC C、DC/AC和AC/DC D、DC/AC 和DC/AC8、2+1并机冗余系统的UPS,在考虑冗余的前提下，系统带载能力最大可以是单台的（B ）倍。

A、3B、2C、1.5D、49、通信机楼中UPS主机不包括（D）。

A、整流滤波电路B、逆变器C、静态转换开关D、蓄电池组10、在市电正常时，在线互动式UPS供给负载的交流是（B）A、经过整流和逆变B、经过升降压（稳压）C、经过滤波11、有市电时，UPS工作正常，一停电就没有输出，不是以下哪种原因造成？（B）A、没有开机，UPS工作于旁路状态B、市电不正常C、电池开关没有合D、电池的放电能力不行，需更换电池12、UPS的输入(整流器)是一个（ B ）的负载。

A、线性B、非线性C、即有非线性也有线性13、信产部YD/T1095-2008 中规定，并机负载电流不均衡度是不大于（ D ）A、2％B、3%C、4%D、5%14、通信系统中，大功率UPS一般采用可控硅整流，其整流器通常为（ D ）A、6脉冲B、8脉冲C、10脉冲D、12脉冲15、已知某UPS的相控整流器其逆变器工作电压范围一般为335V～363V，则该UPS配置的蓄电池组宜有12V单体的蓄电池（ D ）节组成。

电工基础知识试题库+参考答案一、判断题（共100题，每题1分，共100分）1、换路定律指出：电容两端的电压是不能发生跃变的，只能连续变化。

A、正确B、错误正确答案：A2、理想电压源输出的电流值恒定，输出的电压值由它本身和外电路共同决定。

（)A、正确B、错误正确答案：B3、电桥可用来较准确地测量电阻A、正确B、错误正确答案：A4、RC一阶电路的零输入响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B5、一个6V的电压源与一个2A的电流源并联，等效仍是一个6V的电压源。

A、正确B、错误正确答案：A6、三相对称交流绕组中无三及三的倍数次谐波电势A、正确B、错误正确答案：B7、电压是电路中产生电流的根本原因,数值上等于电路中两点电位的差值。

（)A、正确B、错误正确答案：A8、只要在感性设备两端并联一电容器，即可提高电路的功率因数。

A、正确B、错误正确答案：B9、全耦合变压器的变压比与理想变压器的变压比相同A、正确B、错误正确答案：B10、网孔分析法和节点分析法只适应于直流电路。

A、正确B、错误正确答案：B11、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征A、正确B、错误正确答案：B12、非正弦周期波各次谐波的存在与否与波形的对称性无关。

()A、正确B、错误正确答案：B13、位移电流是由电荷的运动产生的。

()A、正确B、错误正确答案：B14、在某一个频率，测得两个线性非时变无源电路的阻抗为RC电路：Z=5-j2Ω6.RLC串联电路谐振时阻抗最大。

A、正确B、错误正确答案：B15、理想并联谐振电路对总电流产生的阻碍作用无穷大，因此总电流为零A、正确B、错误正确答案：A16、串联谐振电路的特性阻抗在数值上等于谐振时的感抗与线圈铜耗电阻的比值。

（)A、正确B、错误正确答案：A17、在理想的导体表面，电力线与导体表面成垂直关系A、正确B、错误正确答案：A18、点M(1,11)为矢量A=(z-ye,+(x-2e,+0y-xe,的正源（)A、正确B、错误正确答案：B19、节点分析法的互电导符号恒取负A、正确B、错误正确答案：A20、当三相感应电动机转子绕组短接并堵转时，轴上的输出功率为零，则定子边输入功率亦为零。

基础-电源、空调专业代维技能认证考试题填空题1.通信电源系统一般由( )系统、( )系统和( )系统组成。

答案：交流供电、直流供电、接地2.开关电源设备宜放置在干燥、无腐蚀性气体的有空调的机房，机房温度不宜超过( )℃答案：28℃3.基站内安装的普通空调设备应能够满足长时间运转的要求，并具备( )、( )等功能。

答案：停电保存温度设置、来电自启动4.开关电源通常由( )、( )、( )和( )组成。

交流配电、整流模块、直流配电、控制单元等部分5.用万用表测电压，必须选好( )、( )，以免烧坏万用表。

档位、量程6.整流模块的更换，首先关闭( )，其次关闭( )，然后拔出模块；装入模块时应轻轻推入，使插头和插座自然流畅的连接，切勿冲撞，以免接插件损坏。

开启时应打开( ),待电源达到设定值时再开启( )。

模块输出、模块电源、模块电源、模块输出7.空调一般由四大部分组成：( )、( ) 、( )、( )，当然还有各种风机和控制装置。

压缩机、冷凝器、毛细管、蒸发器8.直流电源设备一般采用（）极为工作地，机柜及机架上所带的（）电荷，因此带电作业时防止与机柜及机架短路。

正、正电9.在不断开电路测试电流所用的仪表为（）。

钳型电流表10.整流模块限流的目的是( )保护和( )保护。

整流模块、蓄电池11.基站内安装的普通空调设备应能够满足长时间运转的要求，并具备停电保存设置，( )功能。

来电自启12.整流模块不宜长期工作在小于额定值( )的状态下。

10%13.通信配电电源采用分流器的作用是（）检测电流14.高频开关整流器通常由工频滤波电路( ) 、( ) V 和输出滤波器等部分组成。

工频整流电路、功率因数校正电路、直流-直流变换器15.空调电源应在交流配电箱中设置（）空开，电源线走线整齐统一，明线应外加（）套管。

独立、PVC16.三相四线制供电系统中，可以获得两种电压，即( ) 、( ) 。

线电压、相电压17.空调内机结冰一般是缺少（）引起的。

序号题干1谐振式开关是由下列器件组成的（）2当变换器处于谐振状态时，谐振角频率与下列参数有关（）3在下面功率转换电路中高压开关管数量较小的是（）4在全桥式、半桥式、推挽式三种功率转换电路中高压开关管集射间施加的电压较小的为（）。

5对C级防雷描述不正确的是6对比系统C级防雷器件压敏电阻与气体放电管特点，以下说法不正确的是7依据（）来判断低压恒压是否正常充电终了8决定使用中蓄电池容量的因素是（）9决定铅蓄电池电动势大小的主要因素是（）10铅酸蓄电池的容量与（）等有关11蓄电池的内阻包括（）12铅酸蓄电池极板硫化的主要原因是（）13蓄电池隔板的作用是（）14防酸式电池的室内温度在（）时符合要求15下面属于密封铅酸蓄电池在25℃时的浮充工作电压范围有（）V16下面不属于密封铅酸蓄电池在25℃条件下，10小时率蓄电池单体终止电压范围有（）17配气机构中气门间隙的大小会影响（）18发电机励磁系统的作用有（）19冷却系统中，节温器的作用是（）20空气滤清器从指示器的颜色和标记观察，在（）状态下应清洁21对空气滤清器粗滤芯进行保养应（）22C级防雷检查项目中难以检查的器件是23常开直流接触器是指24关于“均流”的描述，下列说法不正确的是_25当更换电源系统交流采样板的时候，首先应当进行26电池的管理方式正常情况下不应处于27下列描述中不属于熔断器的作用有28整流模块保护关机（如：输入过压时，自动关机）是通过____实现的29与相控电源相比，开关电源_30一定容量的负载接对应一定容量的熔丝，选择的依据是__负载电流＝熔丝的额定电流。

31当系统对电池的连续浮充时间达到定时均充周期后，将对电池均充的时长为32监控模块中电池标称容量参数设置是指33艾默生通信电源系统中用于测量直流电流的器件是34用户交流总输入刀闸、交流输入空开、模块输入空开，上电顺序为35监控系统能远距离测量出稳压器的（）。

36监控系统能远距离测量出机房环境的（）。

一、单选题30道1.对于低电压大电流直流来说，电力线设计时(C)是主要考虑因素A、发热条件B、经济性C、线路压降D、经济电流密度2.保护地电缆线的颜色为 D红色 B、黑色 C、兰色 D、黄绿相间3.C10代号的含义为(B)A、电池以20小时放电率放电20小时释放的容量（单位AH)B、电池以10小时放电率放电10小时释放的容量(单位AH)C、电池以20小时放电率放电20小时释放的容量（单位W)D、电池以10小时放电率放电10小时释放的容量(单位W)4.48V电源系统，按满足电压要求选择直流放电回路导线时，直流放电回路全程压降不应大于（B）A、2VB、3.2VC、4.1VD、5.3V5.压缩式制冷循环经过四个过程，它们依次是（ D ）A、压缩、节流、蒸发、冷凝B、冷凝、压缩、蒸发、节流C、蒸发、减压、节流、冷凝D、压缩、冷凝、节流、蒸发6.通信电源一般不具备以下哪种保护功能（ D ）A、输入过欠压保护B、输出过压保护C、电池欠压保护D、触电保护7.目前，开关电源系统推荐采用蓄电池组为（C）A、富液式铅酸蓄电池B、碱性蓄电池C、阀控型免维护铅酸蓄电池D、镍-氢电池8.通信电源系统的蓄电池在市电正常时处于（C ）A、恒流均充状态B、恒压均充状态C、浮充状态D、自然放电状态9.阀控式密封铅酸蓄电池的放电电流越大，放出的容量越（A ）A、少B、多C、不变D、以上都有可能10.冬季机房仍使用空调制冷，不直接使用室外冷风吹冷的主要原因是（A）A、室外空气湿度太小B、室外空气温度太低C、室外空气湿度太大D、室外空气太脏11.温度升高时，阀控式密封铅酸蓄电池充电电压应（B）。

A、提高B、降低C、保持不变D、高低无所谓12.直流屏主分路熔断器的额定电流值应不大于最大负载电流的（ C ）倍A、3B、1.5C、2D、2.513.某设备功率1KW，功率因数为0.9，则（C）。

A、设备效率为90%B、视在功率约为900WC、视在功率约为1100WD、有用功率为1100W14.在干燥通风的环境中，我国规定的安全电压为（B）。
