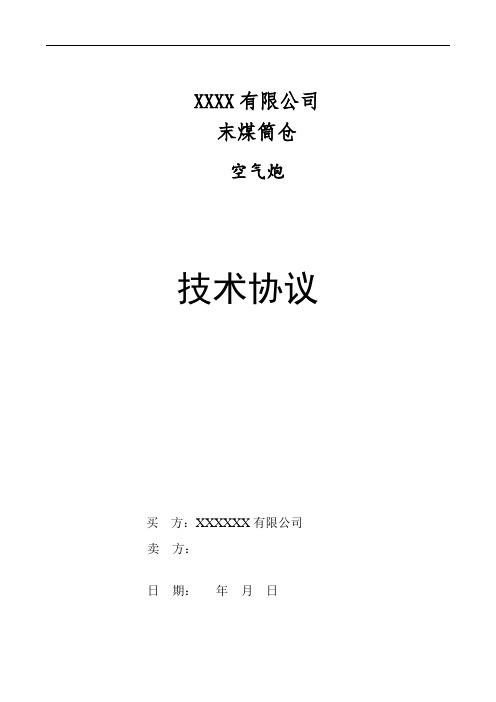

XXXX有限公司末煤筒仓空气炮技术协议买方：XXXXXX有限公司卖方：日期：年月日目录一、设备名称及数量二、供货时间三、设备技术参数四、供货范围五、制造标准及主要技术要求六、质量保证七、技术资料八、设备安装及调试售后服务一、设备名称及数量：空气炮 24台（套）二、设备供货时间要求设备于年月日到达设备安装现场，发货前两周买方书面通知。
三、设备技术参数四、供货范围包含主体及设备所含全部零部件，所有气动元件、配对法兰、随机所属的全套电控系统和电控仪表，安装吊具，随机专用工具、随机备件等.备品备件卖方在设计和制造中应采用并满足中国国家标准或相应行业标准，严格执行ISO9001质量保证体系的有关内容。
执行国标GB150-1998 TSGR003-2007《压力容器安全技术监察规程》设备使用位置：预热器，篦冷机要求活塞使用寿命≥2年设备颜色1、设备本体—天蓝色；控制柜、电机—冰灰色；色标号确定如下：天（酞）蓝：GSB05-1426-2001 PB09冰灰：GSB05-1426-2001 GY09六、质量保证1、在质量保证期为负荷运行12个月或货到现场24个月，供货方应对由于设计、工艺或材料的缺陷而发生的任何不足或故障负责，其费用由供货方承担。
2、在质量保证期内,如果设备的数量、质量、规格与合同不符,或证实设备是有缺陷的,包括潜在的缺陷或使用了不符合要求的材料等,由此造成的损失由供货方承担。
3、合同设备在质保期满前，如因供货方原因造成的质量问题，供货方免费修复、更换；如因买方原因造成的问题，供货方也要及时修复和更换。
合同设备在质保期满后，如出现问题，供货方及时修复、更换。
4、质保期外，供货方也向买方提供及时的、质优的、价格优惠的技术服务和备品备件供应。
5、需方有权在设备生产过程中，随时到制造厂进行监制或检验，但检验不作为最终验收。
中间验收：关键部件组装前应书面通知买方验收，买方验收通过后方可组装，如买方同意不进行中间验收，卖方必须提供有效的质检材料。
空气炮说明书-CAL-FENGHAI.-(YICAI)-Company One1空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。
空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。
物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。
要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。
我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。
产品已在国内各行业广泛应用，并打入国际市场。
2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。
空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。
一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
对混凝土、钢、木或塑料制成的仓、斗均可适用。
广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。
二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。
由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。
采用无火花开关，对周围介质没有爆炸危险。
空气炮安装使用和检修技术规范一、空气炮安装要求1、空气炮(破拱器)也称清堵器，在料仓易被阻塞的适当部位安装，结合现场环境，物料特性，气压大小，空气炮的型号，确定每台空气炮的具体安装位置。
2、在料仓设计预留孔或现场切割一个孔把空气炮喷管焊接（或用混凝土固接）在仓壁上，然后与空气炮排气管焊接或用法兰连接，气包用螺扣或钢条吊于仓壁或其它构筑物上，也可在检修平台或仓壁上焊接支架固定，以加强气包的稳固性。
3、安装时空气炮的喷嘴要向下，炮管轴线与水平线夹角不小于15°。
4、安装时要保证空气炮远离仓的一端要高出靠近离仓的一端不小于15°。
5、安装时要保证支架或吊环焊接牢固可靠，角焊缝脚高等于较薄件厚度，并全部焊接。
6、气源管道各个接头部位及管路不得漏气，气源管道在和空气炮连接使用前，必须先把管道内部的杂质吹除干净，使用的压缩空气必须是过滤的、稳定的、干燥的，压力在0.4-0.8Mpa之间。
7、空气炮的排污孔应向下，便于排污。
炮体距地面或操作平台过高不便操作，且气源的水份过大，可从排污孔引出管路至便于操作处装一阀门，确保定期排水。
8、如装在热态设备上，炮体与热态设备应保持不小于1.5m的距离，环境温度应小于80℃。
9、空气炮未牢固安装在料仓上之前，禁止放炮。
10、安装电磁阀时，要确保气流方向与电磁阀箭头保持一致。
11、设备安装完毕后，应对支架部分彻底除锈并涂底漆和面漆。
二、使用注意事项1、空气炮安装完毕认真检查电路，气源管路，确保合格，方可使用。
2、空气炮应有专人负责，禁止随意操作。
3、空气炮操作前，应确保给料机及料仓闸门已启动或打开。
4、使用时要确保空气炮的压力达到0.4-0.8Mpa。
5、使用时人员要远离落料口。
6、空气炮释放时，严格按照每个仓从下至上依次放炮原则，间隔时间应在10秒以上。
7、物料正常流动时，不可启动空气炮，避免将物料夯实，造成物料堵塞。
8、手动控制时，操作按钮时间应不低于1秒，同一台空气炮操作时间间隔应在1分钟以上。
. . . .神木煤业石窑店矿业XX公司3²煤下运皮带机头漏煤口处安装空气炮技术规格书神木煤业石窑店矿业XX公司二〇一五年十月技术规格书审核意见书空气炮安装工程技术规格书一、总那么：1、技术条件书的使用围仅限于神木煤业集团石窑店矿业XX公司。
2、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文。
供方应保证提供符合本技术条件和工业标准的优质产品。
3、如果供方没有以书面形式对本技术条件的条文提出异议，那么认为供方可以提供完全满足本技术条件的产品。
4、本技术条件作为订货合同的附件。
二、工作环境：1、矿井情况：矿井位于陕北高原北部，属中温带半干旱大陆性气候，冬季寒冷，夏季炎热，昼夜温差悬殊。
极端最高气温+40℃，极端最低气温-30℃，海拔标高+1200m左右。
2、煤层情况：3²煤层饱和抗压强度16.9MPa，枯燥状态下抗压强度38.3MPa，软化系数0.44。
3²煤层的顶板主要为粉砂质泥岩，次为泥岩、泥质粉砂岩，偶为中砂岩；底板以粉砂质泥岩、泥岩居多，少量为粉砂岩和中粒砂岩。
3、环境条件：1〕、安装地点：3²煤层下运皮带机头漏煤口处，海拔标高+1200m左右。
2〕、环境温度：3℃~40℃。
3〕、空气相对湿度不超过95%〔25℃时〕。
4〕、石窑店煤矿虽属低瓦斯矿井，但煤尘有爆炸危险性，煤层有自然发火倾向5〕、耐震能力：无强烈颠簸、震动和与垂直的倾斜度不超过15°的环境；6〕、电源电压的波形近似于正弦波；7〕、三相电源电压近似对称；8〕、局部有淋水、有煤尘和大块煤散落等。
*乙方所供设备必须要能在以上工作环境下正常使用三、执行标准应遵循的主要标准：现行相关国家标准、IEC标准、行业标准和技术规，且采用的标准和技术规应为最新版本。
要严格执行GB150及?简单压力容器平安技术监察规程?标准。
产品质量要严格按IOS9001质量保证体系执行，从产品的设计工艺→原材料的采购→入厂检验→生产制造→产品检验→货物的包装发运→售后效劳的全过程，均受控于IOS9001程序性文件，确保产品各个环节到达标准所规定的要求。
空气炮说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8Mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管应向下布置，其角度与水平线应不小于15°；、气动控制时，炮体与气动控制阀之间的距离不得超过15米；、气源各个接头部位及管路不得漏气。
空气炮专用控制箱使用说明书就地单操：就地按钮一对一单个操作驱动就地顺驱：就地按钮启动或停止顺驱模式延时循环：可调周期的循环启动顺驱模式远程操作：通过集控室DCS控制顺驱模式：延时一定时间按照顺序驱动下一台空气炮目录Contents第1章空气炮专用控制箱控制方式及运行模式 (2)就地单操： (2)就地顺驱： (2)延时循环： (2)远程操作： (2)第2章硬件概述 (3)第3章运行模式的参数设置 (4)空气炮专用控制仪的显示代码含义 (4)空气炮专用控制仪的按键功能 (4)设定实例 (4)转换开关 (5)第4章安装调试 (6)接线端子排排列 (6)电气参数 (6)附图 (6)空气炮专用控制箱控制原理图 (6)第1章空气炮专用控制箱控制方式及运行模式顺驱模式：由自动控制系统（如启动信号、DCS顺驱信号等）发出信号开始启动第一台空气炮；系统延迟一定时间后（系统显示倒计时），启动第二台空气炮，直至空气炮全部启动完毕，相应的空气炮启动完毕后，即完成了一个周期的运行。
就地单操：按一下就地控制柜面板上的一个按钮（如“一号炮”），便可驱动对应于此按钮的一台空气炮（1号空气炮）。
就地顺驱：由于空气炮专用控制箱初始运行参数为程控方式，上电后控制箱工作于程控方式的延时状态中。
如有需求，可随时按下就地控制柜的启动按钮，启动一个周期的顺驱模式，空气炮全部启动完毕后，停止这个周期的运行，或按下停止按钮，可以随时停止这一周期顺驱。
在此过程中显示系统显示每个阶段的参数和倒计时。
延时循环：系统上电后，空气炮专用控制仪自动进入程控方式，即开始周期延时，如周期延时设定的参数为120分钟，空气炮专用控制仪延时两个小时后，启动一个周期的顺驱模式，顺驱模式运行完毕后，自动进入下一个周期的延时。
在此过程中显示系统显示每个阶段的参数和倒计时。
远程操作：空气炮专用控制箱内设DCS接口，通过DCS接口接入用户DCS系统，用户在DCS控制系统中可以进行对空气炮顺驱操作。
各种空气炮技术参数供货范围备品备件疏松机技术参数一、空气炮工作原理空气炮内充入的压缩空气以突然的超过声速的速度直接冲入物料起拱或黏壁区域，由气体膨胀产生的冲击波克服物料的静摩擦，使仓内物料恢复重力流动或使管道继续起着输送物料的作用。
空气炮的工作原理1.在进气口管线上打开供气阀门，压缩空气经由二位二通电磁阀（常通型）进入气罐，待充满后，空气炮即处于待发射状态。
（见图A）2.放炮时，按一下启动按钮，启动电磁阀，换向活塞受气罐内空气压力的作用迅速回转，压缩空气通过排气口喷出强大冲击气流（见图B），能量释放后第二次冲气时，松开按钮，二位二通电磁阀阀芯复位（常通），活塞自动恢复充气位置。
二、空气炮安装和使用注意事项安装1.在料仓易被阻塞的部位打孔，把喷管焊接（或用混凝土固接）在仓壁上，然后与空气炮排气管相焊或用法兰连接，炮体用螺栓、吊架扣吊于仓壁上。
2.空气炮喷射管（仓内部分）向下布置，与水平线不得小于15°不得与仓壁平行。
3.炮体排水塞应向下，以便排水。
4.空气炮排气口应朝下，以防进入污水、杂物影响效果。
5．为了使活塞换向灵活，安装时尽量使电磁阀靠近气缸，两者距离一般不超过1米。
6.热态设备上安装，炮体与热态设备应保持一定距离，其环境温度低于50℃。
7.温度低于－10℃时，应采取保温措施。
8.电磁阀额定电压为220伏，启动时消耗功率为22伏安（V A）。
9. 管路系统上的油雾器安装时注意进出口方向；二位三通电磁阀有三个口，安装进气口的方向千万不能搞错，否则会使空气炮无法工作，其安装方向以底面的斜边来认定，斜边一面的为进气口。
（如图）10.所有连接管道及接头必须经过清洗方能安装，以免管道内的垃圾等杂物进入电磁阀和气缸，引起拉伤气缸、阀腔或造成泄漏等事故。
使用1.使用时应先打开气源的供气阀（用户自备），使压缩空气进入炮体内，待工作压力到达0.4～0.8MPa时，空气炮处于待发状态，当发现料仓有堵塞现象时，立即启动电磁阀，空气炮即喷射。
空气炮安装使用说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（pvq）。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续; s进气管道 s’空气炮专用快速排气阀 b活塞 c 排气管 d筒体1、打开进气阀门，空气通过s进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔o，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管c，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米； 3、气源各个接头部位及管路不得漏气。
. . . .

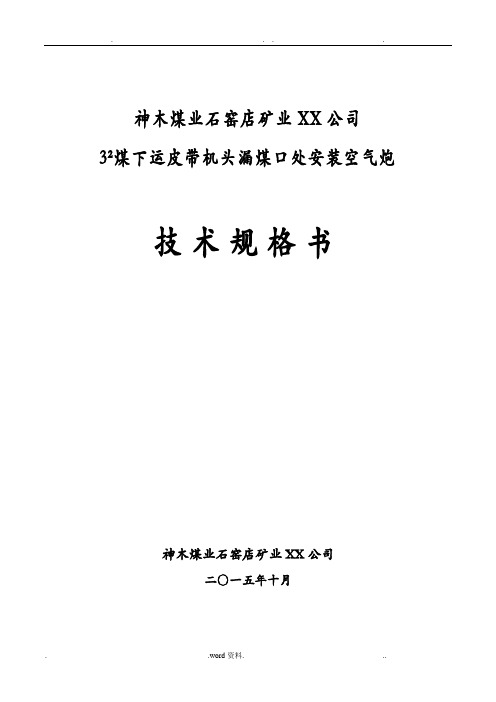

神木煤业石窑店矿业有限责任公司3²煤下运皮带机头漏煤口处安装空气炮
技术规格书
神木煤业石窑店矿业有限责任公司
二〇一五年十月
技术规格书审核意见书
空气炮安装工程技术规格书
一、总则：
1、技术条件书的使用围仅限于神木煤业集团石窑店矿业有限责任公司。
2、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文。
供方应保证提供符合本技术条件和工业标准的优质产品。
3、如果供方没有以书面形式对本技术条件的条文提出异议，则认为供方可以提供完全满足本技术条件的产品。
4、本技术条件作为订货合同的附件。
二、工作环境：
1、矿井情况：矿井位于陕北高原北部，属中温带半干旱大陆性气候，冬季寒冷，夏季炎热，昼夜温差悬殊。
极端最高气温+40℃，极端最低气温-30℃，海拔标高+1200m左右。
2、煤层情况：3²煤层饱和抗压强度16.9MPa，干燥状态下抗压强度38.3MPa，软化系数0.44。
3²煤层的顶板主要为粉砂质泥岩，次为泥岩、泥质粉砂岩，偶为中砂岩；底板以粉砂质泥岩、泥岩居多，少量为粉砂岩和中粒砂岩。
3、环境条件：
1）、安装地点：3²煤层下运皮带机头漏煤口处，海拔标高+1200m左右。
2）、环境温度：3℃~40℃。
3）、空气相对湿度不超过95%（25℃时）。
4）、石窑店煤矿虽属低瓦斯矿井，但煤尘有爆炸危险性，煤层有自然发火倾向
5）、耐震能力：无强烈颠簸、震动和与垂直的倾斜度不超过15°的环境；
6）、电源电压的波形近似于正弦波；
7）、三相电源电压近似对称；
8）、局部有淋水、有煤尘和大块煤散落等。
*乙方所供设备必须要能在以上工作环境下正常使用
三、执行标准
应遵循的主要标准：现行相关国家标准、IEC标准、行业标准和技术规，且采用的标准和技术规应为最新版本。
要严格执行GB150及《简单压力容器安全技术监察规程》标准。
产品质量要严格按IOS9001质量保证体系执行，从产品的设计工艺→原材料的采购→入厂检验→生产制造→产品检验→货物的包装发运→售后服务的全过程，均受控于IOS9001程序性文件，确保产品各个环节达到标准所规定的要求。
无论技术规格书中有无提及，乙方应保证所生产的产品是符合现行国家、行业相关最新标准的成套产品，如检查发现设备违反某些现行规定，乙方应免费给予改造并赔偿甲方损失；如因此技术规格书未提及而缺少配件影响设备正常安全运行，乙方应无偿给予补齐。
四、技术参数：
空气炮（破拱助流器）：
五、技术要求
1、气源：甲方地面空压机房供气，工作压力0.4—0.8MPa；
2、电源：电磁阀采用AC127V供电。
3、接口及布置方式：井底煤仓下口已预埋破拱助流清堵器（空气炮）装置相关接口，安
装时固定在相应预留位置，所需材料由供应方提供。
4、储气罐安置于3²-2²煤行人斜巷下角，储气罐到破拱器本体安置位置距离约20m，其中有四处直角拐弯；煤仓两个预留空气炮接口垂直向下，两接口中心间距0.5m，接口距给煤机平台垂直距离约2.1m；给煤机护栏到巷道壁距离约1.05m，破拱器就安置在这个高约2.1m，宽约1.05m的狭长空间里，需在侧面巷道壁上进行固定。
5、控制电源和防爆控制箱在破拱器安置位置的对面，电源由一台4KVA的照明信号综合保护装置供应，综保到防爆控制箱距离大约5m，各控制线路及电源线走线需紧贴巷道平直连接，单次走线距离大约15m。
6、能够防止和消除煤仓物料起拱，粘仓闭塞，能达到高能爆破、破拱助流、超音冲击的效果，能实现瞬间释放、防火防爆、防尘、耐腐蚀、防堵塞等功能。
长期稳定运行，不会对料仓产生共振，不会对仓壁产生冲击。
7、空气炮是利用储存在储气罐中的气体以突然爆发所产生的气流冲击力进行破拱助流的，需按照中华人民国国家质量监督检查检验检疫总局2007年1月24日颁布并于2007年7月1日实施的《简单压力容器安全技术监察规程》设计制造。
依据《简单压力容器安全技术监察规程》规定，空气炮产品推荐使用寿命为十年，在十年无需进行监督监察。
8、空气炮所需配套设备及部件，均需选用优质产品。
9、破拱器各阀件动作必须灵敏可靠；
10、电磁阀等附件均必须选用防水、防尘型，主要部件在使用寿命，不得出现因锈蚀而出现影响使用效果的现象；
11、设备所选外购件必须保证成套设备整体性能，并提供相应的合格证；
12、整套系统的设计符合简洁、可靠、安全的原则，经现场试用达到试用要求。
六、验收标准：
1、数量及型号规格
2、设备性能保证
1）、投标方提供的设备应符合上述技术参数要求。
2）、投标方应提供下列设备质量证明书：
同时需提供锅检所出具的储气罐检验报告及特检所出具的安全阀检验报告
3、结构检查及外观检查
产品其全部零件应符合正式产品图纸和技术要求，零部件装配正确、完整、无生锈、无腐蚀和涂漆层剥落现象，带电体相间及对地距离应符合制造标准规定值。
4、乙方校验空气炮的选型并保证性能不低于订货要求。
八、其它要求
1、乙方在合同签订生效后3天及时提供满足工程设计的正式资料和图纸，并需同时提供由AutoCAD 绘制的电子版文件，以上资料发送至这个：309069470qq.
2、乙方企业必须取得TSO9000质量认证。
3、质保期应为最终使用验收合格后12个月或到货验收18个月，以先到为准。
4、所有为设备的组装、试验、试运行、质保期必备的且数量足的备件、消耗品，包括专用工具、仪器、仪表等，在设备交货时提供。
5、备件停止生产后，如果买方要求，卖方应免费向买方提供备件的蓝图、图纸和规格。
6、技术服务
1）、为了有条理的便于乙方设备的安装和试验，供方应自费派出熟练的身体健康和能胜任的技术人员到合同现场，由买方安排适当时间对设备的正确安装和试验给予技术服务。
2）、供方应派出足够人员履行如下的现场服务：a检验和评价由供方所提供设备的安装情况。
b参与验收试验，起动和设备投运。
c现场进行人员培训。
3）、供方技术人员除了解答和解决由买方在合同围所提的问题外，还应详细地解释技术合同、图纸、运行、设备性能以及注意事项。
7、现场服务
1）、设备在投产前买方将提前一周通知卖方进行现场服务。
2）、自设备投运之日起1年保修,在此期间元件损坏或设备由于本身质量问题影响正常运行，厂家在接到通知后24小时赶到现场，无偿提供技术服务及更换。
8、货物交货地点为材料库房，时间为2015年11月8日前。
神木煤业石窑店矿业有限责任公司
二〇一五年十月二十九日。
