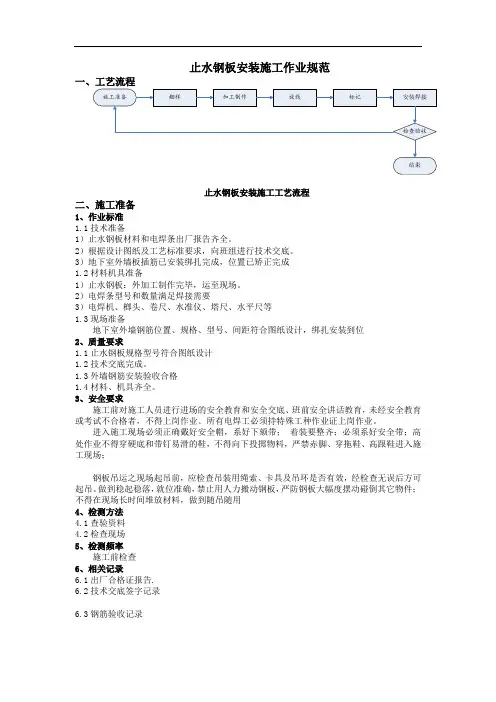

1.目的
规范钢板止水带制作、安装施工标准。
2.适用范围
本标准适用于星河集团建设的新建工程。
3.做法标准
3.1、材料要求：
普通碳素钢，厚度3mm。无锈蚀、油污。特殊环境按设计要求。
3.2、加工制作要求：
止水带钢板厚3mm，宽不小于300mm，加工成3米或6米长，两端弯折宽度30mm,弯折角度45-50度。两块钢板之间的焊接要饱满确保不渗水，接头宜采用双面焊。焊接宜采用E4303或E4313焊条，注意电焊电流，不得焊穿钢板。
3.3、安装要求：
3.3．1、板及墙体竖向止水钢板应保证安装在结构中线上；止水钢板折边弯向迎水面安装。
地下室外墙后浇带止水带安装位置示意地下室顶板后浇带止水带安装位置示意
地下室底板后浇带止水带安装位置示意
3.3．2、墙体水平施工缝止水钢板安装在板面以上不少于250mm处，混凝土浇筑高度为止水钢板高度中线位置。钢板固定的方法是用斜撑钢筋的两端一端焊在竖向钢筋上，另一段焊在止水钢板上，注意电焊电流，不得焊穿钢板。
3.3．3、墙体转角处的处理方式可采用：整块钢板弯折、丁字型焊接、7字型焊接。
3.3．4、止水钢板的支撑焊接，可以用小钢筋电焊在主筋上，固定点间距不大于1米；
3.3．5、止水钢板穿过柱箍筋时，可以将所穿过的箍筋断开，制作成开口箍，电焊在钢板上。
4、常见施工质量问题：
4．1、钢板止水带阳角接头部位未全封闭。
4．2、钢板止水带部位柱、墙钢筋截断，无加固措施。
第一章编制依据 1、设计施工图 2、《高分子防水材料第二部分》止水带 GB18173.2-2000 第二章施工部署 在混凝土垫层养护合格后，即可进行止水带的施工。安排专业施工人员4人，可按施工进度按期完成止水带施工任务。 第三章施工方法及要点 1 施工准备 1.1 止水带下之防水层已竣工、无被破坏并验收合格。 1.2 安装前应对进场材料抽样，对材质进行检验。 1.2.1 规格尺寸要求：（详见表1） 止水带的尺寸偏差表1 1.2.2 外观质量：（详见表2） 止水带表面不允许有开裂、缺胶、海绵状等影响使用的缺陷。止水带外观颜色应为材料本色，不得添加颜料或填料，特殊要求除外。对产品外观检查不符合规定要求的，严禁使用。 止水带外观产品标准表2
1.2.3 验收规则 1.2.3.1 抽检不合格时，取双倍数量复验，再不合格，则为不合格品。 1.2.3.2 外观标准不符合规定时，应及时修理至合格后，方可使用。 1.2.4 检验方法及注意事项 1.2.4.1 产品外观质量用目测检验。 1.2.4.2 产品长度、宽度等尺寸用卷尺检验。 1.2.4.3 橡胶止水带包装弯曲时，用绳捆绑。 1.2.4.4 橡胶止水带每条应附有合格证，合格证应注明：制造厂名、产品名称、产品规格尺寸、产品编号、产品重量、出厂日期、质检员代号。 1.2.4.5 存储中不得与酸、碱、油类、有机溶剂等化学物品接触，并远离热源。 1.2.4.6 产品储存时应避免挤压、叠压。如需长途运输时应装入木箱。 1.2.4.7 自制造之日起，在不超过一年储存期内，其材料性能应符合表1规定。 1.2.5 工具 厂家提供工具: a. 焊接夹具 - 用于合适的尺寸和形状 b. 110伏电焊刀 - 200伏用于特殊目的的电焊刀 c. 低碳钢焊接刀 现场机具（厂家未提供）: a. 细密的小锯 - 用于切割止水带 b. 钢丝刷 - 用于清理焊刀 c. 110伏电源 - 用于电焊刀 d. 喷灯/焊枪 - 适用于热熔不适用于电焊刀
止水钢板的安装的步骤及施工方法 止水钢板的定义： 建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置一半。 止水板的原理为： 新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。 止水钢板的施工方法及步骤 在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接 先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接，止水钢板厚度不小于400mm，分别埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为确保钢板在施工时具有一定的额刚度，最好钢板在长方向两边50mm折边，约折
30°边。 待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于400mm，焊缝必须满焊，钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的确定就是生锈，后期处理麻烦，所有尽可能采取橡胶止水带施工(止水带是混凝土浇筑过程式中部分或全部浇筑埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺穿或撕裂时，不需要很大外力裂开就会扩大，所以止水带定位和混凝土浇捣过程中，应注意定位和浇捣方法，以免止水带被刺破，所以在止水带定位和混凝土浇捣和过程中，应该注意定位方法和浇捣压力，以免止水带被刺破。) 安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。 止水带一般都是在安装后浇带位置，有防水的地下室侧墙板分割缝或施工缝处，暴露在外周期长，要做好防护措施。 地下室底板后浇带的止水钢板凹口朝向 某项目一期地下室的设计图纸指出：除注明外，施工缝、变形缝、(诱导缝)后浇止水带选用中埋式止水带。那么安装时钢板的凹口朝向是施工时要解决的问题。项目部向设计单位进行了询问。 根据设计回复，止水钢板凹口朝向迎水面，按此原则底板做

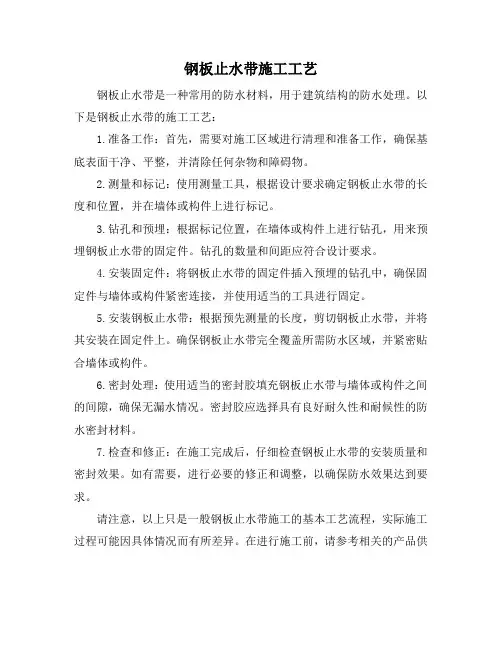

钢板止水带的具体施工 方法 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
地下室墙体水平施工缝采用钢板止水带的具体施工方法 1.选用材料 （1）钢板止水带所用的钢板材质为Q235级扎花薄钢板3厚止水板，钢板的加工性能和可焊性符合施工规范要求且钢板表面扎花与混凝土可以有效的咬合。 （2）止水钢板表面应清洁无油污，无锈蚀麻面或划痕等质量缺陷。 2.原材料加工焊接 （1）将钢板切割成400mm宽的长条状，上下各50mm扳成150度，如图所示。 （2）钢板的接头采用焊接，两块钢板的搭接长度为50mm，双面搭接满焊。焊条采用结420结构焊条，焊接之前应进行试焊，调试好焊接电流参数，电流过大易烧伤甚至烧穿钢板，电流过小工人起弧困难，焊不透，焊接不牢固。 （3）焊缝应均匀，不得有裂缝夹渣、咬边、漏焊和烧穿等质量缺陷。 （4）止水带钢板安装在平面位置时应尽量接长，以减少就位后的焊接工作量。就位后为立焊，焊接难度较大，此时应安排熟练焊工进行焊接操作，并加强跟踪检查，坚持“三检”制度，及时清除焊缝部位的焊渣。 3.钢板止水带就位安装 （1）墙体水平施工缝不应留在剪力墙与弯矩最大处或底板与侧墙的交接处，应留在高出底板表面500mm（设计要求）的墙体上；墙体上有预留孔洞时，施工缝距孔洞边缘不应小于300mm。
（2）确定钢板止水带的水平标高后，根据建筑物的标高控制点拉线，以保持钢板止水带上口平直。 （3）在钢板止水带下焊接短钢筋，起支撑作用，以防止下沉，短钢筋的长度应以混凝土板墙钢筋网片厚度为准，不能过长以防沿短钢筋形成渗水通道，短钢筋中心位置应焊止水环，以阻断渗水路线。 (4)短钢筋间距每800mm左右设置1个，使其大至符合住宅楼开间尺寸。间距不宜过小，否则会增加成本和工作量，间距过大则钢板止水带易弯曲，特别是浇注混凝土受到振动时，易产生变形。 (5)对于钢板止水带穿过L形、矩形和转角柱时常与柱箍筋发生交叉，需做细部处理。要经设计同意，可将钢板止水带范围内的柱箍筋打断并与钢板止水带焊接，施工中应加强跟踪检查以防焊穿钢板，施工完毕后应及时清理焊渣。 4.钢板止水带固定 钢板止水带安装完毕后，为防止混凝土振捣时钢板在板墙中内外晃动，还应在适当位置用短钢筋与板墙主筋焊接，其间距为400mm，且高低交替布置，以防止钢板止水带向一侧倾斜，保证钢板止水带高度上下各一半。 5.钢板止水带混凝土浇筑 (1)在混凝土浇筑时，由于钢板止水带将该板墙处混凝土一分为二，两边空间较小，因此在此处施工时应特别注意，要安排专人将钢板止水带两侧混凝土同时投料，同时采用直径φ30mm振动棒振捣密实，以保证钢板止水带的止水效果，并及时做好保湿养护。 （2）在浇筑上部混凝土板墙前，应将钢板止水带及水平施工缝表面浮浆和杂物清理干净，先铺净浆，再铺30～50mm厚的1：1水泥砂浆或涂刷混凝土界面
后浇带技术交底记录 B2 编号:
基梁后浇带断开处的加固钢筋应加密（密目网封堵加固钢筋），确保收口网片不膨胀，浇筑完成应及时做好清理冲洗工作，确保梁内的没有散落混凝土，并做好保护保养工作。 2.2外墙后浇带 先施工超前止水部分：放线确定剪力墙后浇带尺寸后，在后浇带外侧砌筑240灰砂砖挡墙。挡墙上抹灰后挂钉橡胶止水带，然后绑扎后浇带构造钢筋。剪力墙后浇带构造钢筋绑扎完成后，支设模板，浇筑剪力墙后浇带超前止水部分混凝土。当超前止水部分浇筑完成后，拆除模板，绑扎剪力墙钢筋。 外墙后浇带纵筋与水平钢筋绑扎完成后，对后浇带及时做好纵向止水钢板的焊 接，高度同地下室顶板面标高低5-10CM,止水钢板为封墙模板收口的一半外墙体中部，根据外墙墙厚在止水钢板上焊好固定钢筋，在固定钢筋上绑扎上快易收口钢板网，处理方法同底板后浇带。网片要绑扎在固定钢筋内侧，以防混凝土浇筑震捣时的压力将网片分离。 外墙后浇带构造图 XI
2.3梁、板后浇带 本工程从底层地下室到主体结构五层设置了后浇带，为确保结构支撑体系的安全，后浇带模板应同内支模架一次搭设但能独立的支撑体系，当与楼层模板连接处断开时，不影响楼层模板的拆除，有后浇带整跨不可拆除。具体施工时后浇带所在跨的梁板支撑体系与相邻跨模板及支撑体系相分离，使后浇带下面支撑形成稳定的 独立体系；其中后浇带所在跨的支撑体系（立杆间距，水平杆间距，木方间距等）设置与其他部位模板支撑体系相同。有后浇带的这一跨模板留到待后浇带混凝土浇 板侧模：由于后浇带区域支模架与旁边支撑体系分离，后浇带下部板底模分离或不铺设，故后浇带处侧模必须有足够的刚度，因此该处接缝断面采用直缝，侧模用模板制梳形板配合快易收口钢板网支设（见下图所示），以防漏浆。在浇砼之前 模板还应在适当部位设置对撑，防止变形。 梁断面处模板：为防止浇捣楼层结构混凝土时砼流淌而“填”满后浇带，在浇灌前即绑钢筋过程中，在梁断面采用C16钢筋网片点焊在梁钢筋骨架上，然后在钢筋网片上绑扎快易收口钢板网将后浇带与旁边分隔开来。 灌后，再养护28天后才与后浇带模板一同拆除 梁后浇
地下室止水钢板施工方 案 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
目录
地下室止水钢板施工方案 苏州吴中凤凰广场项目土建及水电安装施工总承包由江苏凤凰出版传媒股份有限公司投资兴建，苏州设计研究院股份有限公司设计。工程地点位于苏州市吴中区东吴北路东侧。 工程总建筑面积约为31211.2m2，其中地上建筑面积24473.74m2，地下建筑面积7484.30m2，建筑基底面积2376.66m2。 建筑层数：地下2层，地上裙房为4层，主楼为17层，局部18层，建筑高80m。 1、施工准备 1.1 材料及主要机具 1.1.1 止水钢板：止水钢板的宽度、厚度必须符合设计要求，有出厂证明书及复试报告单。钢板止水带400mm宽，上下各37mm左右扳成54度，成型良好。 1.1.2 焊条：焊条的牌号应符合规范要求。 1.1. 2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 1.1. 2.3 焊条必须有出厂合格证。 1.2 作业条件 2.1 焊工必须持有有效的考试合格证。 1.2.2 电源应符合要求。
1.2.3 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。 1.2.4 熟悉图纸，做好技术交底。 2、操作工艺 地下室混凝土外墙水平及竖向、塔吊基础筏板基础水平施工缝，都采用400x3mm钢板止水带，钢板止水带搭接长度为100mm，采用双面焊接，两端均应满焊。 2.1 工艺流程：止水钢板定位→固定→接头焊接→检查验收。 2.1.1止水钢板定位：止水钢板放置在外墙，塔吊基础筏板（700mm）中间两端弯折处应朝向迎水面。外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。水平钢板止水带确定水平标高后，根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。 2.1.2采用钢筋焊接固定钢板，最好不要直接焊接在结构筋上，而是采用斜向钢筋焊接固定。在钢板止水带下口焊短钢筋，以支撑钢板，其长度应以混凝土板墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。短钢筋中心位置应焊止水带，以阻断渗水路线。短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。 2.1.3 钢板的接头采用焊接，两块钢板的搭接长度为100mm，两端均应满焊，如图2所示。焊缝高度不低于钢板厚度。焊条应采用结420结构钢焊条。

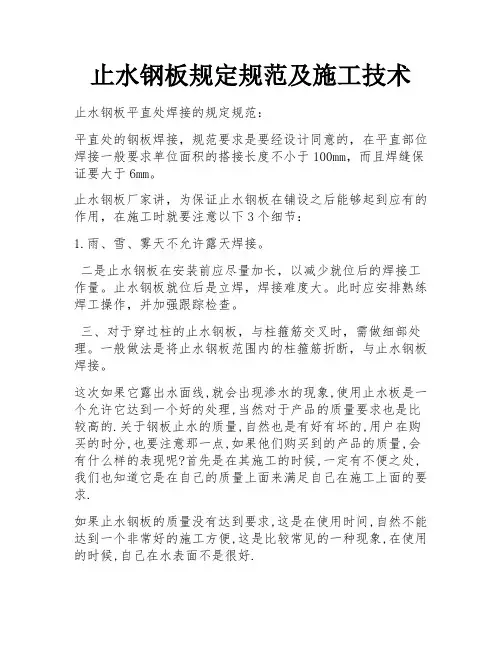

止水钢板的施工方法及 步骤 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
止水钢板的施工方法及步骤 发表时间：2014-03-27 止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置放置止水钢板。止水钢板一般在400mm 宽，新旧混凝土内各埋置一半。 止水钢板的原理为：新旧混凝土接缝位置称为施工缝，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗，止水钢板起到了切断水渗透路径的作用。及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定宽度，也延长了水的渗透路径，同样可以起到防水作用。 止水钢板的施工方法及步骤： 在施工底板钢筋时需将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门形架与止水钢板之间采用焊接，具体步骤如下： 1、先将两根12#钢筋垂直于底板固定，将止水钢板置于两根钢筋中间，通过一根水平钢筋穿透止水钢板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接。止水钢板宽度不小于400mm，分别埋入底板砼中200mm，该先浇砼应高于底板上表面 200mm以上，钢板厚度不小于3mm，为保证钢板施工时具有一定的刚度，最好钢板长方向两边50mm折边，约折30度边； 2、待止水钢板基本就位，钢板之间应尽量减少借口，钢板之间的接口可采用搭接焊接，搭接长度宜大于400mm，焊缝必须满焊。钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的缺点就是生锈，后期处理麻烦，所以尽可能采用橡胶止水带施工；（这里面，吉吉介绍一下橡胶止水带的安装要求：止水带是在混凝土浇注过程式中部分或全部浇埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强低3-5倍，止水带一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力,以免止水带被刺破，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免止水带被刺破，影响止水效果）
火泥塘隧道止水带施工方案 一、工程概况 隧道结构防水等级为II级，采用衬砌结构自防水和外贴式防水板结合的综合防水措施。其中，止水带的施工方案如下。 二、施工工艺 （一）、隧道止水带的施工包括： 1、施工缝防水：环向施工缝采用中埋式橡胶止水带+外贴式止水带，按10m一道计列，纵向施工缝采用中埋式钢边止水带+遇水膨胀止水胶进行防水处理。 2、变形缝防水：变形缝设钢边橡胶止水带+外贴式橡胶止水带+嵌缝材料进行防水处理。 （二）止水带施工工艺 止水带具体施工工艺如下： 1、沿衬砌设计轴线间隔0.5m挡头板上钻一φ10钢筋孔； 2、将加工成型的φ10钢筋卡由待模筑混凝土一侧向另一侧穿入，内侧卡紧止水带之半，另一半止水带平结在挡头板上； 3、待模筑混凝土凝固后，拆除挡头板，将止水带靠中心钢筋拉直，然后弯曲φ10钢筋卡套上止水带，模筑下一环混凝土。（三）、止水带施工技术措施 1、止水带不得被钉子、钢筋和石子刺破。如发现有割伤、破裂现象，应及时修补； 2、在固定止水带和灌筑混凝土过程中应防水止水带偏移；
3、加强混凝土振捣，排除止水带底部气泡和空隙，使止水带和混凝土紧密结合； 4、止水带的搭接宽度不得少于10cm，止水带接头采用冷接，冷粘缝宽不少于5cm； （四）、质量措施 ⑴在二次衬砌灌筑前必须检查止水带的质量，如发现破损，应立即修补；不合格者禁止使用。 ⑵止水带安设位置一定要准确； ⑶止水带四周的衬砌混凝土一定要振捣密实，使止水带和混凝土紧密结合，严防出现空洞； ⑷止水带施工要严格按照交底进行。 三、各项保证措施 ㈠、质量保证措施 1、质量方针和目标 方针：以人为本，遵规守纪，信守合同，以优良的工程质量、周到服务赢得用户的信任。 目标：确保秦家沟隧道创部优质工程，争创国优，确保分项工程一次检验合格率100%，优良率90%以上。 2、质量保证措施 我方在本标段按项目法组织施工，全面推行ISO9000标准，运用科学的施工管理手段，积极推广“四新”科技成果，广泛开展“五小”发明创造，充分发挥机械效能，和专业化班组的优势，贯彻质量
一、止水钢板制作、安装 1.1、施工准备 1.1.1 材料准备 3mm 厚成型钢板，单块长度 3000mm，宽度300mm，材质 Q235B，使用前加工成图纸要求形状，钢板表面无油污、锈斑。E43 焊条，直径Φ2.0（使用前应烘干）、Φ12 固定筋、电焊机。 1.1.2 机具准备 电焊机，焊帽、焊锤。 1.1.3 劳动力安排 焊工2 名（必须持证上岗）、普工1名。 1.2 操作工艺 1.2.1 工艺流程 止水钢板定位→固定→接头焊接→剪力墙拉筋及定位钢筋焊接→检查验收。 1.2.2 止水钢板设置位置 基础水平施工缝止水钢板具体设置位置：在设备基础底板顶标高上400mm 为止水钢板中心标高。所有止水钢板应放置在剪力墙中间，并沿剪力墙周圈设置。沿竖向设置和每道水平止水钢板交圈焊接严密。 1.2.3 止水钢板固定 止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。 1.2.4 止水钢板接缝焊接 止水钢板搭接长度为50mm。钢板焊接应分两遍成活，接缝处应留 2mm 焊缝，第一遍施焊时，首先在中间、两端点焊固定，然后从中间向上施焊直到上端，然后再从下端向中间施焊，第一遍完成后立即将药皮用焊锤敲掉，检查有无砂眼、漏焊处，如有应进行补焊。第二遍应从下端开始施焊。 1.2.5止水钢板定位筋设置 沿止水钢板方向，在其两侧采用Φ12钢筋焊接；一端焊接在止水钢板上，
另一端焊接在剪力墙的水平、竖向主筋上对其进行定位；定位钢筋的间距为 300mm，两侧对称设置。 1.2.6剪力墙拉筋加设 由于剪力墙拉筋间距较小，中间总有一道拉筋穿过止水钢板，止水钢板接缝焊好后，在穿过止水钢板的拉筋处将拉筋切断，然后焊接在止水钢板上，并在其拉筋切断位置处加设一道拉筋，作为拉筋的补强钢筋。 1.2.7 检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。定位钢筋是否焊接牢固；附加拉筋是否加设，如若未设置或焊接不牢，将对其重新焊接或加设。检查合格后，报监理工程师检查验收。 二、质量标准 1、止水钢板:焊缝必须饱满，无夹渣，焊缝高度满足要求；焊缝无沙眼，无烧伤、咬边现象；接缝处钢板无变形、翘曲现象，止水钢板位置、标高正确。 2、材料进场后对止水钢板的外观质量进行检查，断面不符合要求的进行退换或截掉不用。 三、成品保护措施 1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。 2、在模板合模前再一次对止水钢板的位置和外观进行检查，发现问题及 时处理。 四、职业健康、安全、文明施工注意事项 1、作业人员必须持证上岗，进入现场必须戴好安全帽。 2、电焊机必须双线到位，一次线长不得大于 15m ，二次线不得大于 5m ，不得借用钢筋做地线，电焊机接线必须有专职电工接线。 3、施焊时应戴好焊帽、防护手套。 4、每天下班前，应把所用机具、工具回收入库，将工作面内的杂物清理干净，作到活完料净。
中埋式橡胶止水带 施工方案
文档仅供参考，不当之处，请联系改正。 XX中心城市XX（XX-XX）综合管廊工程中埋式橡胶止水带施工方案 编制： 审核： 审批： XX集团有限公司 二〇一七年九月
目录 一、编制依据 ................................................................... 错误!未定义书签。 二、工程概况 ................................................................... 错误!未定义书签。 三、施工安排 ................................................................... 错误!未定义书签。 3.1 施工组织管理机构设置.............................................. 错误!未定义书签。 3.2 施工步骤..................................................................... 错误!未定义书签。 3.3 施工目标..................................................................... 错误!未定义书签。 3.4 各项目部主要岗位职责.............................................. 错误!未定义书签。 3.5 施工区段划分 ............................................................. 错误!未定义书签。 3.6 材料组织..................................................................... 错误!未定义书签。 3.7 劳动力组织 ................................................................. 错误!未定义书签。 四、施工准备 ................................................................... 错误!未定义书签。 五、施工工艺及方法 ....................................................... 错误!未定义书签。 5.1、施工顺序.................................................................. 错误!未定义书签。 5.1、钢边橡胶止水带的连接........................................... 错误!未定义书签。 5.1.1、钢边橡胶止水带的连接工艺流程 ........................ 错误!未定义书签。 5.1.2、钢边橡胶止水带的连接操作要点及技术要求 .... 错误!未定义书签。 5.2、钢边橡胶止水带施工工艺....................................... 错误!未定义书签。 5.2.1、底板钢边橡胶止水带安装工艺流程 .................... 错误!未定义书签。 5.2.2、操作要点及技术要求 ........................................... 错误!未定义书签。
新建上游处理沉淀池 止水带施工方案 批准： 审核： 编制： 二〇一二年四月
一、综合说明 （一）编制依据 1. 工程图纸 2. 本方案遵循国家有关的现行技术规范、标准 《地下工程防水技术规范》GB 50108-2001 《地下防水工程质量验收规范》GB 50208-2002 《混凝土结构工程施工质量验收规范》GB 50204-2002 《高分子防水材料第二部分止水带》GB 18173.2-2000 （二）工程概况 新建上游处理沉淀池工程位于上游2#沉淀池西侧。工程主要由挡水式池壁、中心筒铺砌式底板，排泥廊道、进出水口组成。其中按照设计要求，砼具有抗渗防水要求，故在该工程池壁、底板、排泥廊道的伸缩缝均设有止水措施。其中池壁水平缝设有一道钢板止水带、竖向伸缩缝设有16条止水带、底板环向、径向均设有止水带。 本工程采用的止水带共有三种：钢板式止水带、内置式天然橡胶止水带（651型）、外贴式橡胶平板止水带 （三）施工部署 本工程止水带的施工，与工程结构施工同步。我项目部拟安排施工人员8人，专门进行此项施工作业，在整个工程施工期间配合其他工种完成全部止水带施工任务。 施工顺序为池壁钢板止水带排泥廊道、池壁内置式天然橡胶止水带 底板止水带集水槽天然橡胶平板止水带 二、施工方法及要点 (一) 施工准备
1. 安装前应对进场材料抽样，对材质进行检验。 （1）规格尺寸：（详见表1） （2）外观质量：（详见表2） （3）物理性能：（详见表3） 注： A．止水带按其用途分为三类：适用于变形缝用的止水带用的B表示；适用于施工缝用的止水带用S表示；适用于有特殊耐老化要求的接缝用止水带用J表示。 B．若有其他特殊需要时，可由供需双方协议适当增加检验项目，如根据用户需求酌情考核霉菌试验，但其防霉菌性能应等于或高于2级。 2. 验收规则 （1）抽检不合格时，取双倍数量复验，再不合格，则为不合格品。 （2）外观标准不符合规定时，应及时修理至合格后，方可使用。 3. 检验方法及注意事项 （1）产品外观质量用目测检验。 （2）产品长度、宽度等尺寸用卷尺检验。 （3）橡胶止水带包装卷曲时，用绳捆绑。 （4）橡胶止水带每条应附有合格证，合格证应注明：制造厂名、产品名称、产品规格尺寸、产品编号、产品重量、出厂日期、质检员代号。
橡胶止水带、钢板止水带施工要求 新建市城南污水处理厂，主要水工构筑物包括：粗格栅问及进水泵站、细格栅问及曝气沉砂池、初沉池集配水井及初沉污泥泵站、初沉池、生物池、二沉池集配水井及二沉污泥泵站、二沉池、中途提升泵站、深度处理车间、接触池、出水泵站等。水工构筑物的施工重点是各种施工缝的处理，否则漏水维修难度很大。为了保证工程质量，增强管理人员的感性认识，项目部组织对莱山水厂进行参观学习。 俗话说：白闻不如一见。通过对莱山水厂的参观学习，感触很深，同时也增长了见识。新建莱山水厂建设规模10万m3/d ,主要有平流沉淀池、过滤池、深度处理单元等水工构筑物。该工程正在施工，通过现场相关人员的介绍，对水平施工缝的预留位置、止水钢板的焊接及安装、止水螺栓的处理、伸缩缝的处理、后浇带同时浇注混凝土的处理方法及施工过程中的注意事项有了初步认识，主要体现在： 一、池壁水平施工缝的施工要求 池壁根据施工条件分两次浇捣：第一次到底板面上50cm高度处与底板同时浇筑，第二次施工至池壁顶面。池壁及隔墙在底板施工前，先在垫层上根据设计图纸意图，用墨线打出池壁中心线及边框线，根据边框线用短钢筋打入控制定位，绑扎钢筋，调整标高支立棋板，完成后与底板一次浇筑。第二次在立模前先对 5 0cm处的施工缝修凿、活洗后立模
池壁水平■施工缝位置 二、池壁水平■施工缝的施工要求 池体施工底板时，池壁上翻500mm留水平■施工缝，缝按设计要求设钢板止水带，止水带表面油污、铁锈提前活除干净，并检查不得有裂口、脱焊现象。止水带宽度为 350mm，每边埋入碌不少丁150mm。钢板止水带纵向采用搭接焊, 搭接长度不小丁50mm。
止水带施工方案 一、止水带施工方法 1、橡胶止水带是在混凝土浇注过程中部分或全部浇注埋进混凝土中。 2、在浇埋混凝土以前先要使其在界面部位保持平展，接头部分粘接紧固，再以适当的力充分浇捣，震荡混凝土来定位止水带，使其与混凝土良好的结合，以免影响止水效果。 二、止水带施工注意事项 1、在施工过程中，由于混凝土中有许多尖角的石和锐利的钢筋，所以在浇捣和定位止水带时，应注意浇捣的冲击力，以免由于力量过大而刺破橡胶止水带。如果发现有破裂现象应及时修补，否则在接缝变形和受水压时橡胶止水带抵抗外力的能力就会大幅度降低。 B、固定止水带时，只能在止水带的允许部位上穿孔打洞，不得损坏本体的部分。 C、在定位橡胶止水带时，一定要使其在界面部位保持平展，更不能让止水带翻滚、扭结，如发现有扭结不展现象应及时进行调整。 D、在浇注固定止水带时，应防止止水带偏移，以免单侧缩短，影响止水效果。 E、在混凝土浇捣时还必须充分震荡，以免止水带和混凝土结合不良而影响止水效果。 F、止水带接头必须粘接良好，如施工现场条件具备，可采用热硫化连接的方法。不加任何处理的所谓“搭接”是绝对不允许的。底板打砼收面时，在墙内部位（墙筋之间）压槽，比止水带略宽1公分，深度1公分。封模时安放止水带，放在槽内就很平整，用长度为小于墙厚的6个圆钢垂直压在止水片上，间距1米5，两头与墙纵筋点焊。这样止水片就无法打卷了。
橡胶止水在先施工一侧的基础底板时加固，一般采用钢筋骨架托着，在用钢筋压住，类似夹子那种形状。所以说加固起来也很浪费材料的。 止水带下面浇筑起来确实有难度，这和钢板止水带一样的，浇筑时必须分层浇筑，先浇筑到与止水带同高度位置。振捣密实后在下部砼初凝前再浇筑止水带上部混凝土。 止水带---就是防止阻止水分渗透(流动'扩散)而制作安装的带状物,一般用于防水部位的施工缝或后浇带或管道穿墙(板)处.通常它必须交圈.一般由300~500MM宽的钢板或橡胶板作成.现在市场上也有现成的橡胶止水条(圈)出售.可以根据工程的具体要求和图纸要求具体选用. 止水带一般用于地下室施工缝部位，为防止因混凝土施工未连续浇注而导致的隙缝（水见缝就会渗透，特别是地下水，有一定压力），因此在这些部位进行防水处理，一般水平向为膨胀止水条和钢板止水带两种，竖向一般用橡胶止水带（当然也不是固定的，根据设计要求选择图集做法）。 伸缩缝，是指为防止建筑物构件由于气候温度变化（热涨、冷缩），使结构产生裂缝或破坏而沿房屋长度方向的适当部位竖向设置的一条构造缝。伸缩缝是将基础以上的建筑构件如墙体、楼板、屋顶（木屋顶除外）等分成两个独立部分，使建筑物沿长方向可做水平伸缩。缝宽一般在200－400mm。 后浇带是钢筋砼结构中临时断开的一个条带，一般宽度0.8米，钢筋连通不断，仅砼先不浇筑。待一定时间以后再浇筑，最后结构成为一个整体。根据作用不同，一般有以下两种类型：一。协调砼收缩变形的后浇带：钢筋砼结构超过一定长度时（好像是地上40米，地下70米，具体查有关规范），砼在新浇筑的早期（2个月内），因收缩产生的变形较大，对刚性节点结构产生较大的附加应力，可能引起砼结构出现裂缝甚至破坏，因此，需要用后浇带将砼结构的施工长度缩小，使每一小块砼结构充分收缩稳定以后，再连成整体。这种后浇带的封填时间是一至两个月后。 二.协调不均匀沉降的后浇带：在高层建筑中，主楼和群楼的沉降量是不同的，一种办法是设置永久沉降变形缝来解决。但某些建筑可能不希望有缝，而且主楼、群楼在施工期间的沉降完成后，以后的残余沉降量和沉降差都很小，则可以考虑在主楼、群楼之间设置施工后浇带，这种后浇带的封填时间是主楼结顶以后。 建筑变形缝是指为了避免建筑由于温度变化、建筑物各部分所受荷载的不同以及建筑物相邻部分结构的差异和地震的影响而使建筑物出现变形、开裂、建筑结构破坏而设置的将建筑物垂直分开的缝隙。变形缝包括伸缩缝、沉降缝、防震缝。
钢板止水带的施工方法 止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm 位置留置水平施工缝，施工缝位置放置止水钢板。止水钢板一般在400mm宽，新旧混凝土内各埋置一半。 止水钢板的原理为：新旧混凝土接缝位置称为施工缝，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗，止水钢板起到了切断水渗透路径的作用。及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定宽度，也延长了水的渗透路径，同样可以起到防水作用。 止水钢板的施工方法及步骤： 在施工底板钢筋时需将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门形架与止水钢板之间采用焊接，具体步骤如下： 1、先将两根12#钢筋垂直于底板固定，将止水钢板置于两根钢筋中间，通过一根水平钢筋穿透止水钢板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接。止水钢板宽度不小于400mm，分别埋入底板砼中200mm，该先浇砼应高于底板上表面200mm以上，钢板厚度不小于3mm，为保证钢板施工时具有一定的刚度，最好钢板长方向两边50mm折边，约折30度边； 2、待止水钢板基本就位，钢板之间应尽量减少借口，钢板之间的接口可采用搭接焊接，搭接长度宜大于400mm，焊缝必须满焊。钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的缺点就是生锈，后期处理麻烦，所以尽可能采用橡胶止水带施工；（这里面，吉吉介绍一下橡胶止水带的安装要求：止水带是在混凝土浇注过程式中部分或全部浇埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强低3-5倍，止水带一旦被刺破或撕裂时，不需
交底内容： 一、钢板止水带制作、安装 1、施工准备： （1）材料准备：3mm 厚成型钢板、使用前加工成300mm宽，钢板表面无油污、锈斑。使用前应烘干、固定筋、电焊机。 （2）机具准备：电焊机、焊帽、焊锤 （3）劳动力安排：一家专业施工队焊工4 名（必须持证上岗） 2、操作工艺 （1）工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。 （2）止水钢板定位：止水钢板应放置在外墙中间，标高在底部筏板上450MM，相对标高：-4.050（止水钢板中心）。外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。 （3）钢板固定：止水钢板位置确定好后，用墙体拉钩筋临 时上下夹紧固定，然后进行钢板接缝焊接。固定筋固定钢板时应 焊接在钢板中间位置，不得在钢板上下端头焊接固定。如图1。 （4）钢板接缝焊接：搭接长度应为5-10CM，双面满焊接。 如图2、3。 （5）外柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断的箍筋与钢板焊接，焊接长度不小 于10d，将箍筋和钢板焊接，焊接长度不小于10d，将 箍筋和钢板焊死。做法具体见如图4。 （6）检查验收：止水钢板焊好后，应进行自 检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不 符合要求的进行返工处理。检查合格后,报监理工程师
检查验收。 二、成品保护措施 1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。 2、在模板合模前再一次对止水钢板的位置和外观进行检查，发现问题及时处理。 三、职业健康、安全、文明施工注意事项 1、作业人员必须持证上岗，进入现场必须戴好安全帽。 2、电焊机必须双线到位，一次线长不得大于15M，二次线不得大于5M，不得借用钢筋做地线，电焊机接线必须有专职电工接线。 3、施焊时应戴好焊帽、防护手套。 4、每天下班前，应把所用机具、工具回收入库，将工作面内的杂物清理干净作到活完料净。 5、施焊时严禁用水对焊缝进行降温，如遇雨天应采取措施进行遮挡。
橡胶止水带施工与安装方法,止水带宽度与厚度的选择 橡胶止水带施工与安装方法的正确性是使用橡胶止水带的关键所在，我们知道橡胶止水带是在混凝土浇注过程中部分或全部浇埋在混凝土中。由于混凝土中有许多尖角的石子和锐利的钢筋，所以在止水带定位和混凝土浇捣过程中，应注意安装定位方法和浇捣压力，以避免止水带被刺破。由于塑料和橡胶的抗断撕裂强度比拉伸强度低3-5倍，所以如果橡胶止水带被刺破将会大幅度降低产品抵抗外力的能力。故在施工中要格外注1.当施工人员在绑扎钢筋和支模时，橡胶止水带必须采取可靠的固定措施，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。2、对于固定橡胶止水带时，只能在止水带的允许部位上穿孔打洞，不得损坏本体部分。3、对于止水带的固定方法应按设计要求的施工规范进行，常用的固定方法有：利用附加钢筋固定；专用卡具固定；用铅丝和模板固定等。不论采用何种固定方法，都必须保证止水带定位准确，不损坏止水带有效部分，方便混凝土浇捣。4、应尽量在工厂中连接成整体。如因制造工艺、运输条件等限制，需在现场连接的，应采用热压硫化胶合（橡胶止水带）或焊接（塑料止水带），其接头外观应平整光洁，抗拉强度不低于母材的80％。不加任何处理的所谓“搭接”是绝对不允许的。5、钢边橡胶止水带的各种交叉连结点，要使用我们瑞达恒基防水材料厂生产成配件，以保证在施工中现场连接只在直线段进行。6、我们还会提供橡胶止水带时还提供相应规格止水带接头模具，技术人员可随时到施工现场指导，根据实际情况，需方可与我公司联系,大家可以参考:背贴式橡胶止水带的施工与安装方法。
注：如何进行橡胶止水带宽度与厚度的选择 如果进行橡胶止水带宽度与厚度的选择的依据要考虑，工程变形缝的水平及垂直方向的变形量，及水压力，以及橡胶止水带结构断面尺寸。如果橡胶止水带断面尺寸大于500毫米时，止水带的宽度不应低于300毫米。但与止水带配套使用的填缝板及密封材料应考虑下列因素：如果变形缝处的相对变形量、承受水压力的大小，接触介质。使用的环境条件，构筑物表面装修的要求，混凝土断面的尺寸及造价。对于填缝板可选用聚乙烯泡沫、防腐软木板、纤维板等能满足工程需要的各种板材，密封料可选用聚硫建筑密封膏、聚氨酯、硅胶等防水，有足够的变形能力，与混凝土具有良好粘接性能的柔性材料。
交底内容： 1、材料准备 1.1止水钢板（200mm＋30＋30）×3mm，止水钢板不得有裂缝、锈蚀、斑痕、变 形，其断面尺寸和机械性能符合设计要求。（使用部位①设计要求的部位。② 图纸会审中号楼-5.28m处外墙施工缝部位。） 1.2焊条：焊条的性能应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢 焊条》GB/T5118的规定，必须有出厂合格证。 1.3焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 1.4机械：交流弧焊机、直流弧焊机 1.5工具：焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚、錾子、钢 丝刷、锉刀、小手锤、电焊条、烘干箱等。 2、作业条件 2.1焊工必须持有有效的上岗证。 2.2电源应符合要求，接地线、焊接连接安全，双线到位。 2.3焊前止水钢板表面必须去除油污、水分、铁锈和氧化皮。 2.4已经清楚所需设置止水钢板的位置。 3、操作工艺 3.1工艺流程 检查设备→焊接托架→放钢板、焊接钢板→质量检验 3.2操作方法 3.2.1检查电源、焊机及工具。焊接地线与钢板接触良好，防止起弧而烧伤钢板。 3.2.2焊接工艺检验：在钢板正式焊接前，应焊接3个模拟试件做拉力试验，经试 验合格后，方可进行焊接。 交底内容： 3.2.3焊接固定托架 用Φ12钢筋做托架和侧面固定，详见下图：
托架每隔1m放置一个，托架绑扎在临近竖向钢筋上，保证托架不下坠。钢板放置在钢板托架上。 3.2.4放钢板、焊接钢板 将一个单元榀的钢板焊接，放置在已焊接好的钢板托架上。相连两块钢板错缝搭接30mm，钢板与钢板内外均满焊。转角部位其中一侧的伸出长度不小于50mm。 3.3季节性施工 3.3.1雨天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。焊后未冷却的接头不得碰到雨水。 交底内容： 4、质量标准 4.1钢板的品种和质量，焊条的牌号、性能均必须符合设计要求。 检验方法：检查出厂证明书和试验报告单。 4.2电弧焊接头的强度检验必须合格。 4.3电弧焊接头清渣后逐个进行外观检查，其检查结果应符合下列要求： 4.3.1焊缝表面应平整，不得有凹陷或焊瘤。 4.3.2焊接接头区不得有肉眼可见的裂纹。 4.3.3外观检查不合格的接头，经修整或补强后可提交二次验收。 4.3.4钢板与钢板的直角偏差不得大于30。 5、成品保护 5.1钢板托架安装至竖向钢筋时，注意保护已绑扎成型的钢筋骨架，不得随意拆 改。钢板托架与竖向钢筋绑扎时，托架应焊接牢固，并不得破坏已绑好的钢筋骨架。
橡胶止水带施工方法（图解） 图1橡胶止水带剖面示意 1 橡胶止水带物理性能 设计要求橡胶止水带必须达到以下物理性能指标：拉伸强度≥18MPａ，抗撕裂强度≥35kn／M，硬度(邵氏Ａ)60°±5°，扯断伸长率≥450％，定伸永久变形≤20％，压缩永久变形≤35％，脆性温度≤－45℃，热空气老化(70℃×72h)，硬度变化≤＋8°，拉伸强度变化率(降低)≤10％，伸长变化率(降低)≤20％。 2 橡胶止水带的接头处理 **工程中，根据不同的使用部位，同规格橡胶止水带的接头见图2(a)～(e)，还有两种规格橡胶止水带变截面接头，见图2(f)内墙竖向止水带搭接作法及图2(g)外墙竖向止水带搭接作法。为保证质量，复杂的异形接头如环形橡胶止水带尽量在加工中完成，各种接头均由厂家派人指导现场接头。 图2橡胶止水带接头 现场接头采用冷接，即将需连接的橡胶止水带两端削成互为匹配的橡胶止水带接头，接头端表面挫毛后用橡胶清洁剂清洗、晾干，刷胶粘贴橡胶板(双面)而成。其接头工艺如下： (1)按照图纸要求的角度裁剪，裁剪端面要平直，不得斜歪；
(2)削掉强力筋，在削掉强力筋部位，用电动砂轮或气动砂轮打毛，打毛的部位要全面，不得遗漏； (3)打毛后用汽油或橡胶清洁剂刷洗，待汽油或橡胶清洁剂干燥后涂刷胶浆，胶浆涂刷要均匀； (4)待干燥后按图纸要求拼接，在拼接处先用211胶皮粘贴，并用滚筒压实，不得有气泡； (5)用211胶皮包贴接缝处橡胶止水带，包贴后用滚筒压实，排除气泡； (6)检查外观突起不明显的气泡，但允许胶片表面存在轻微的不平整。 3 橡胶止水带的设置 橡胶止水带浇筑于混凝土截面中并伸入相邻的混凝土内，形成一个嵌入混凝土中横穿接缝或施工缝的隔断，阻止水分从施工缝的一面进入另一面。楼板缝橡胶止水带的设置见图3(a)、3(b)，墙缝橡胶止水带的设置见图3(c)，洞口橡胶止水带的设置见图3(d)。 图3 橡胶止水带设管埋置示意图 4 橡胶止水带 的安装与施工橡胶止水带的安装见图4。 图4橡胶止水带安装简图(1)使用
天津市 地下室止水钢板施工方案 建设集团有限公司
1、施工准备 1、1 材料及主要机具 1．1.１止水钢板:止水钢板得宽度、厚度必须符合设计要求,有出厂证明书及复试报告单.钢板止水带３０0mm宽，上下各3７ｍm左右. １.1.2 焊条:E43 1.1.２、２焊接过程中,电弧应燃烧稳定，药皮熔化均匀,无成块脱落现象。 1、２作业条件 1。2.1 焊工必须持有有效得考试合格证。 1.2．２电源应符合要求。 1。2。3 作业场地应有安全防护设施，以及防火与必要得通风措施,防止发生烧伤、触电、中毒及火灾等事故。 2、操作工艺 地下室混凝土外墙水平施工缝采用300x3mｍ钢板止水带，钢板止水带搭接长度为100mｍ,采用双面焊接,两端均应满焊。 2、1 工艺流程:止水钢板定位→固定→接头焊接→检查验收。 2。1.1止水钢板定位:止水钢板应放置在外墙中间,两端弯折处应朝向迎水面.但就是3＃楼地下室局部就是消防水池，因消防水池内部得水压大,所以消防水池内部就是迎水面，其她得地下室外面就是迎水面，外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置与每道水平止水钢板交圈焊接严密.水平钢板止水带确定水平标高后，应根据建筑物得标高控制点在钢板止水带上口拉通线，以保持其上口平直。地下室外墙水平施工缝止水钢板得上皮标高为－5、６０0m。 地下室底板温度后浇带与沉降后浇带得止水钢板应放置在基础筏板中间,两端弯折处应朝向迎水面（朝下). 2．１。2采用钢筋焊接固定钢板，采用斜向钢筋焊接固定。在钢板止水带
下口焊短钢筋,以支撑钢板，其长度应以混凝土板墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。短钢筋中心位置应焊止水带，以阻断渗水路线。短钢筋一般间隔10０0ｍm左右设置1个. ２。1.3 钢板得接头采用焊接,两块钢板得搭接长度为100mm，两端均应满焊，如图2所示。焊缝高度不低于钢板厚度。焊条应采用结E４3焊条.焊接之前应进行试焊,调试好电流参数:电流过大易烧伤甚至烧穿钢板；电流过小又起弧困难，焊接不牢固。 ２。1。4 检查验收：施工完毕自检合格后，报监理、甲方验收。
