南京工程学院计算机工程学院计算机组成与结构实验报告书实验学生班级K网络工程121实验学生姓名王云峰学号*********实验地点信息楼A115实验四微程序控制器实验同组同学李翔240121515朱赛杰240121533 实验日期12月11日一、实验目的1.掌握微程序控制器的组成及工作过程，初步掌握TEC-XP+机的数据通路。

2.理解动态微程序设计的概念，初步掌握在TEC-XP+机上设计及实现新指令的步骤。

3.从指令的微操作序列层次上理解指令的执行过程，明确指令的格式及寻址方式，初步掌握TEC-XP+机微指令的格式及各字段的含义。

二、实验内容1.理解基本指令（ADC、LDRA、CALR）的格式、数据通路、微程序流程和微指令各字段的含义，使用手拨开关输入机器指令，在单步运行方式下，观察和记录实现各指令的微码；2.理解扩展指令（ADC、LDRA、CALR）的格式、数据通路、微程序流程和微指令各字段的含义，使用手拨开关输入机器指令，在单步运行方式下，观察和记录实现各指令的微码；3.设计验证程序，验证扩展指令(ADC、LDRA、CALR）并记录验证结果。

三、实验步骤与结果1.设计新指令步骤(1).明确指令格式及功能(2).数据通路(3).画微程序流程图(4).微程序代码化---微码(5).将微码加载到微控存中(6).验证2. 运行结果【1】选择基本指令的A 组指令中的ADD指令，观察其节拍流程<1>置拨动开关SW=00000000 00000001；（表示指令ADD R0，R1 ）<2>按RESET按键；指示灯Microp亮（只要选择微程序，该灯在指令执行过程中一直亮），其它灯全灭；<3>按START按键；指示灯CI3~0、SCC3~0显示1110 0000，微址和下址的指示灯全灭；（本拍完成公共操作0→PC、DI#=0）<4>按START按键；指示灯CI3~0、SCC3~0显示 1110 0000，微址指示灯显示0000 0001，下址的指示灯全灭；（本拍完成公共操作PC→AR、PC+1→PC）<5>按START按键；指示灯CI3~0、SCC3~0显示 1110 0000，微址指示灯显示0000 0010，下址的指示灯全灭；（本拍完成公共操作MEM→IR）<6>以上三步为公共操作，其它指令同；<7>按START按键；指示灯CI3~0、SCC3~0显示 0010 0000，微址指示灯显示0000 0011，下址的指示灯显示0000 0100；（本拍完成/MAP操作功能）<8>按START按键；指示灯CI3~0、SCC3~0显示 0011 0000，微址指示灯显示0000 0100，下址的指示灯显示0011 0000 (本拍执行ADD指令，DR←DR+SR 操作)。

微程序控制器原理实验报告一、引言微程序控制器作为计算机系统的重要组成部分，扮演着指挥和控制计算机操作的关键角色。

本实验报告将对微程序控制器的原理进行探讨，并描述相关实验的设计、步骤、结果和分析。

二、微程序控制器的原理2.1 微程序控制器的概念微程序控制器是一种控制计算机操作的技术，通过将指令集中的每个指令分解为一系列微操作，并以微指令的形式存储在控制存储器中，从而实现指令的执行控制。

2.2 微指令的组成和格式微指令由多个字段组成，每个字段代表一个微操作控制信号。

常见的微指令格式包括微地址字段、条件码字段、操作码字段等。

2.3 微指令的执行过程微指令的执行过程包括指令的取指、译码、执行和写回等阶段。

每个阶段对应微指令的不同部分，通过控制信号的转换和传递，完成相应的操作。

三、微程序控制器的设计与实验3.1 设计思路在进行微程序控制器实验前，需要明确实验的目标和设计思路。

实验通常包括以下几个步骤：确定指令集、确定微指令格式、设计控制存储器、设计控制逻辑电路等。

3.2 实验步骤1.确定指令集：根据实验需求，确定需要支持的指令集。

2.确定微指令格式：根据指令集的要求，设计适合的微指令格式。

3.设计控制存储器：根据微指令格式，设计控制存储器的结构和内容。

4.设计控制逻辑电路：根据微指令的执行过程，设计控制逻辑电路，实现指令的控制和转换。

5.构建实验平台：将设计的控制存储器和控制逻辑电路构建成实验平台，并与计算机系统相连。

6.进行实验：在实验平台上执行指令，观察和记录实验结果。

3.3 实验结果与分析根据实验步骤中的设计和操作，得到了相应的实验结果。

通过比对实验结果和预期效果，可以对微程序控制器的设计和实验进行分析和评估。

四、总结与展望微程序控制器作为计算机系统的关键组成部分，通过微操作的方式实现指令的执行控制。

本实验报告对微程序控制器的原理进行了探讨，并描述了相关实验的设计、步骤、结果和分析。

通过实验，我们深入理解了微程序控制器的工作原理和设计方法。

微程序控制器_实验报告本次实验使用的是微程序控制器，主要涵盖了微程序控制器的概念、微指令的设计、微指令的执行以及测试和调试方法等。

首先，我们需要了解什么是微程序控制器。

微程序控制器是一种专门用于控制计算机操作的控制器，其中的微指令由微程序控制器产生。

微程序控制器的主要优点是提高了计算机系统的可控性和可编程性，可避免在操作过程中出现复杂的电路切换。

在实验中，我们主要是操作微指令的设计和执行。

微指令需要根据指令的类型以及相应的操作码进行设计，确保计算机能够正确地执行指令。

在设计微指令过程中，我们要考虑到指令执行时需要进行的操作、信号的传递以及各个部分之间的协调。

在微指令设计完成后，需要进行微指令的执行。

微指令执行的过程也是十分关键的，这需要对微指令的执行顺序进行精密设计以保证整个计算机发挥最大的性能。

实验中我们了解了基本的微指令执行步骤，包括状态存储器、微指令计数器、微指令发生器以及微指令存储器等。

除了微指令设计和执行外，测试和调试也是实验中比较重要的步骤。

这一步骤旨在确保整个计算机系统能够正常运行，同时也可以在测试过程中发现和纠正存在的错误。

在测试过程中，我们需要编写测试程序，通过输入不同的指令类型和操作码来测试微指令是否能够正确地执行。

在调试过程中，我们需要通过检查微指令执行的每个步骤，找到代码中存在的错误并进行修正，以保证计算机的正常运行。

在实验中，学习了微程序控制器的基本知识，包括微指令的设计和执行以及测试和调试方法。

这些知识对于计算机专业的学生非常重要，可以帮助他们深入了解计算机系统的运行原理及其基本结构。

同时也可以为今后的工作和研究提供基础知识和经验。

一、实验目的1、通过实验,进一步理解微程序控制器的组成结构。

理解微程序控制器的控制原理2、加深理解微程序控制器的工作原理。

掌握指令流程与功能3、理解掌握微程序控制器的设计思路与方法二、实验内容与步骤1、微程序控制器的组成原理控制存储器：实现整个指令系统的所有微程序，一般指令系统是规定的由高速半导体存储器构成，容量视机器指令系统而定，取决于微程序的个数，其长度就是微指令字的长度。

微指令寄存器：存放从控存读出的当前微指令。

微操作控制字段将操作控制信号送到控制信号线上，微地址字段指出下一条微地址的形成。

微地址寄存器：存放将要访问的下一条微指令地址地址转移逻辑：形成将要执行的微指令地址，形成方式：取指令公操作所对应的微程序一般从控存的0地址开始，所以微程序的人口地址0是由硬件控制的。

当出现分支时，通过判别测试字段、微地址字段、和执行部件的反馈信息形成后即微地址。

Cpu设计步骤：1.拟定指令系统2.确定总体结构（数据通路）3.安排时序4.拟定指令流程。

根据指令系统，写出对应所有机器指令的全部微操作机器节拍安排，然后列出操作时间表5.确定微指令的控制方式、下地址形成方式、微指令格式及微指令字长，编写全部的微指令的代码，最后将编写的微指令放入控制存储器中。

微程序控制器的设计步骤（1）设计微程序确定微程序流程图，也就是控制算法流程图。

（2）确定微指令格式微指令格式中的操作控制字段取决于执行部件的子系统需要多少微指令。

假定采用直接控制方式，执行部件需要10个微命令，则操作控制字段需要10位。

测试判别字段取决于微程序流程图中有多少处分支转移。

假定有3处分支，则测试判别字段需要3位。

下址字段取决于微程序流程图的规模。

假定微程序共用50条微指令，则下址字段至少需要6位。

这是因为ROM地址译码时，26=64，6位地址可容纳64条微指令。

（3）将微程序编译成二进制代码（4）微程序写入控制存储器（5）设计硬件电路三、实验现象--CPU 头文件cpu_defsLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;PACKAGE cpu_defs IS --定义程序包，包头，包体TYPE opcode IS (load, store, add, sub, bne); --这个语句适合于定义一些用std_logic 等不方便定义的类型，综合器自动实现枚举类型元素的编码，一般将第一个枚举量（最左边）编码为0 CONSTANT word_w: NATURAL :=8;CONSTANT op_w: NATURAL :=3;CONSTANT rfill: STD_LOGIC_VECTOR(op_w-1 downto 0):=(others =>'0');--FUNCTIOn slv2op(slv:IN STD_LOGIC_VECTOR) RETURN opcode;FUNCTION op2slv(op:in opcode) RETURN STD_LOGIC_VECTOR;END PACKAGE cpu_defs;PACKAGE BODY cpu_defs ISTYPE optable IS ARRAY(opcode) OF STD_LOGIC_VECTOR(op_w-1 DOWNTO 0);--数组有5个元素，其他均0CONSTANT trans_table:optable :=("000", "001", "010", "011", "100");FUNCTION op2slv(op:IN opcode) RETURN STD_LOGIC_VECTOR ISBEGINRETURN trans_table(op);END FUNCTION op2slv;END PACKAGE BODY cpu_defs;--实验7-8 微程序控制器实验LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL,IEEE.NUMERIC_STD.ALL;USE WORK.CPU_DEFS.ALL;--使用自己定义的程序包ENTITY CPU ISPORT( clock : IN STD_LOGIC;--时钟reset : IN STD_LOGIC;--复位mode : IN STD_LOGIC_VECTOR(2 DOWNTO 0); --查看用mem_addr : INUNSIGNED(word_w-op_w-1 DOWNTO 0);--地址output : OUT STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);data_r_out : OUT STD_LOGIC_VECTOR(19 DOWNTO 0);--微指令Rop_out : OUT STD_LOGIC_VECTOR(op_w-1 DOWNTO 0);--操作码add_r_out : OUT UNSIGNED(4 DOWNTO 0) --微地址R);END ENTITY;ARCHITECTURE rtl OF CPU ISTYPE mem_array IS ARRAY (0 TO 2**(word_w-op_w)-1) OF STD_LOGIC_VECTOR(word_w-1DOWNTO 0);--定义RAMSIGNAL mem : mem_array;CONSTANT prog : mem_array:=(0=> op2slv(load) & STD_LOGIC_VECTOR(TO_UNSIGNED(4,word_w-op_w)),1=> op2slv(add) & STD_LOGIC_VECTOR(TO_UNSIGNED(5,word_w-op_w)),2=> op2slv(store) & STD_LOGIC_VECTOR(TO_UNSIGNED(6,word_w-op_w)),3=> op2slv(bne) & STD_LOGIC_VECTOR(TO_UNSIGNED(7,word_w-op_w)), --TO_UNSIGNED转换函数将4转换为5位“00100”4=> STD_LOGIC_VECTOR(TO_UNSIGNED(2,word_w)),5=> STD_LOGIC_VECTOR(TO_UNSIGNED(3,word_w)),OTHERS => (OTHERS =>'0'));TYPE microcode_array IS ARRAY (0 TO 14) OF STD_LOGIC_VECTOR(19 DOWNTO 0); CONSTANT code : microcode_array:=(--控制存储器0=> "00010100010000000001",1=> "00000000000110000010",2=> "00001010000000000011",3=> "00000100001000001111",4=> "00100010000000000000",5=> "00000000000100000000",6=> "00000010100001000000",7=> "00000010100000100000",8=> "00000000000110000100",9=> "01000001000000000101",10=> "00000000000110000110",11=> "00000000000110000111",12=> "00000000000110010000",13=> "10000010000000000000",14=> "00000000000000000000");SIGNAL count : UNSIGNED(word_w-op_w-1 DOWNTO 0);SIGNAL op : STD_LOGIC_VECTOR(op_w-1 DOWNTO 0);SIGNAL z_flag : STD_LOGIC;SIGNAL mdr_out : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);SIGNAL mar_out : UNSIGNED(word_w-op_w-1 DOWNTO 0);SIGNAL IR_out : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);SIGNAL acc_out : UNSIGNED(word_w-1 DOWNTO 0);SIGNAL sysbus_out : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);EGINPROCESS(reset,clock)VARIABLE instr_reg : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);VARIABLE acc : UNSIGNED(word_w-1 DOWNTO 0);CONSTANT zero : UNSIGNED(word_w-1 DOWNTO 0):=(OTHERS =>'0')VARIABLE mdr : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);VARIABLE mar : UNSIGNED(word_w-op_w-1 DOWNTO 0);VARIABLE sysbus : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);VARIABLE microcode : microcode_array;VARIABLE add_r : UNSIGNED(4 DOWNTO 0);VARIABLE data_r : STD_LOGIC_VECTOR(19 DOWNTO 0);VARIABLE temp : STD_LOGIC_VECTOR(4 DOWNTO 0);BEGINIF reset='0' THENadd_r:=(OTHERS =>'0');count <= (OTHERS =>'0');instr_reg := (OTHERS =>'0');acc := (OTHERS =>'0');mdr := (OTHERS =>'0');mar := (OTHERS =>'0');z_flag <='0';mem <= prog;sysbus :=(OTHERS =>'0');ELSIF RISING_EDGE(clock) THEN--microprogram controllerdata_r := code(TO_INTEGER(add_r));IF data_r(4 DOWNTO 0)="01111" THEN --判断下地址temp:="01" & op(2 DOWNTO 0);add_r := UNSIGNED(temp);ELSIF data_r(4 DOWNTO 0)="10000" THENIF z_flag='1' THENadd_r:="01110";ELSEadd_r :="01101";END IF;ELSEadd_r := UNSIGNED(data_r(4 DOWNTO 0));END IF;data_r_out <=data_r;add_r_out <= add_r;--PCIF data_r(16)='1' THEN --PC_bus='1'sysbus := rfill & STD_LOGIC_VECTOR(count);END IF;IF data_r(19)='1' THEN --load_PC='1'count <= UNSIGNED(mdr(word_w-op_w-1 DOWNTO 0));ELSIF data_r(10)='1' THEN --INC_PC='1'count <= count+1;ELSEcount <= count;END IF;--IRIF data_r(15)='1' THEN --load_IRinstr_reg := mdr;END IF;IF data_r(9)='1' THEN --Addr_bus='1'sysbus := rfill & instr_reg(word_w-op_w-1 DOWNTO 0);END IF;op <= instr_reg(word_w-1 DOWNTO word_w-op_w);IR_out <= instr_reg;op_out <=op;--ALUIF data_r(17)='1' THEN --load_ACC='1'acc:=UNSIGNED(mdr);END IF;IF data_r(11)='1' THEN --ALU_ACC='1'IF data_r(6)='1' THEN --ALU_add='1'acc := acc + UNSIGNED(mdr);ELSIF data_r(5)='1' THEN --ALU_sub='1'acc := acc - UNSIGNED(mdr);END IF;END IF;IF data_r(18)='1' THEN --ACC_bus='1'sysbus := STD_LOGIC_VECTOR(acc);END IF;IF acc=zero THENz_flag <='1';ELSEz_flag <='0';END IF;acc_out<= acc;--RAMIF data_r(14)='1' THEN --load_MAR='1'mar := UNSIGNED(sysbus(word_w-op_w-1 DOWNTO 0));ELSIF data_r(12)='1' THEN --load_MDR='1'mdr := sysbus;ELSIF data_r(8)='1' THEN --CS='1'IF data_r(7)='1' THEN --R_NW='1'mdr := mem(TO_INTEGER(mar));ELSEmem(TO_INTEGER(mar))<=mdr;END IF;END IF;IF data_r(13)='1' THEN --MDR_bus='1'sysbus:=mdr;END IF;mdr_out <= mdr;mar_out <= mar;END IF;sysbus_out <=sysbus;END PROCESS;PROCESS(mode,mem_addr)BEGIN--mode=0 -> sysbus--mode=1 -> PC--mode=2 -> result of ALU--mode=3 -> IR--mode=4 -> MAR--mode=5 -> MDR--mode=6 -> memoutput <= (OTHERS =>'0');CASE mode isWHEN "000" =>output<=sysbus_out;WHEN "001" =>output(word_w-op_w-1 DOWNTO 0)<= STD_LOGIC_VECTOR(count);WHEN "010" =>output <= STD_LOGIC_VECTOR(acc_out);WHEN "011" =>output <= IR_out;WHEN "100" =>output(word_w-op_w-1 DOWNTO 0) <= STD_LOGIC_VECTOR(mar_out);WHEN "101" =>output <= mdr_out;WHEN "110" =>output <= mem(TO_INTEGER(mem_addr));WHEN others =>output <= (OTHERS =>'Z');END CASE;END PROCESS;END ARCHITECTURE;现象结果：四、实验体会原本对于控制器的设计还是一片空白，通过实验初步理解微程序控制器的组成结构。

微程序控制器实验报告微程序控制器实验报告引言微程序控制器是一种常见的计算机控制器，它采用微程序的方式来实现指令的执行。

在本次实验中，我们将学习和探索微程序控制器的工作原理，并通过实验验证其功能和性能。

实验目的本次实验的主要目的是通过设计和实现一个简单的微程序控制器，来深入理解微程序控制器的工作原理和原理图设计。

实验过程1. 设计微指令集在设计微程序控制器之前，首先需要确定微指令集。

微指令集是由一系列微指令组成的，每个微指令对应一个控制信号，用于控制计算机的各个组件的操作。

在本次实验中，我们选择了常见的微指令集，包括存储器读写、算术逻辑运算、数据传输等指令。

2. 设计微指令控制存储器微指令控制存储器是微程序控制器的核心组件，用于存储微指令集。

在本次实验中，我们使用了静态随机存储器（SRAM）来实现微指令控制存储器。

通过将微指令集编码为二进制数，并将其存储在SRAM中的不同地址位置，实现对微指令的存储和读取。

3. 设计微指令解码器微指令解码器用于解析微指令，并产生相应的控制信号。

在本次实验中，我们使用了组合逻辑电路来实现微指令解码器。

通过将微指令的不同位与控制信号相连，实现对微指令的解码和控制信号的生成。

4. 设计微程序计数器微程序计数器用于控制微程序的执行顺序。

在本次实验中，我们使用了计数器和触发器来实现微程序计数器。

通过将微程序计数器的输出与微指令控制存储器的地址输入相连，实现对微指令的顺序读取。

实验结果通过实验，我们成功设计并实现了一个简单的微程序控制器。

在实验中，我们编写了微指令集，并将其存储在微指令控制存储器中。

通过微指令解码器和微程序计数器的协作，我们成功实现了对微指令的解码和执行。

实验结果表明，微程序控制器能够准确地控制计算机的各个组件的操作，并实现指令的执行。

实验总结通过本次实验，我们深入了解了微程序控制器的工作原理和原理图设计。

微程序控制器作为一种常见的计算机控制器，具有灵活性和可扩展性。

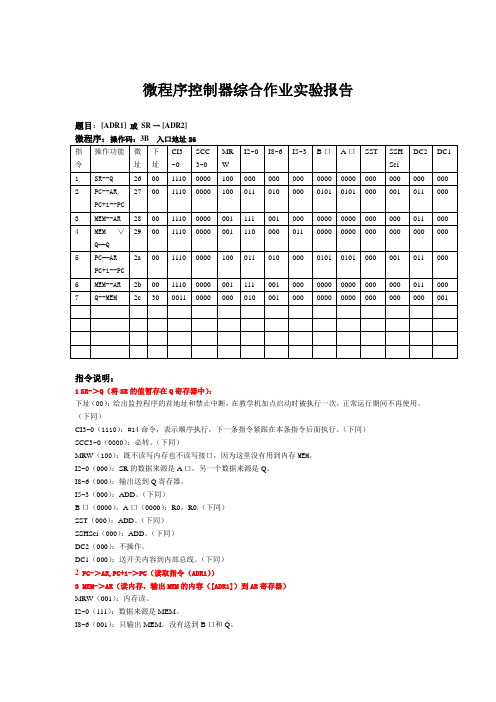

微程序控制器综合作业实验报告题目：[ADR1]或SR→ [ADR2]微程序：操作码：3B 入口地址26指令说明：1SR-＞Q（将SR的值暂存在Q寄存器中）：下址（00）：给出监控程序的首地址和禁止中断，在教学机加点启动时被执行一次，正常运行期间不再使用。

（下同）CI3~0（1110）：#14命令，表示顺序执行，下一条指令紧跟在本条指令后面执行。

（下同）SCC3~0（0000）：必转。

（下同）MRW（100）：既不读写内存也不读写接口，因为这里没有用到内存MEM。

I2~0（000）：SR的数据来源是A口，另一个数据来源是Q。

I8~6（000）：输出送到Q寄存器。

I5~3（000）：ADD。

（下同）B口（0000），A口（0000）：R0，R0.（下同）SST（000）：ADD。

（下同）SSHSci（000）：ADD。

（下同）DC2（000）：不操作。

DC1（000）：送开关内容到内部总线。

（下同）2 PC-＞AR,PC+1-＞PC（读取指令（ADR1））3 MEM-＞AR（读内存，输出MEM的内容（[ADR1]）到AR寄存器）MRW（001）：内存读。

I2~0（111）：数据来源是MEM。

I8~6（001）：只输出MEM，没有送到B口和Q。

DC2（011）：地址寄存器AR接收。

4 MEM∨Q-＞Q（Q寄存器中的内容（即SR的值）和MEM中的内容（[ADR1]）或，然后将得到的值再次暂存在Q中）：I2~0（110）：执行或操作。

I8~6（000）：输出送到Q寄存器。

I5~3（011）：或运算。

5 PC-＞AR,PC+1-＞PC（读取指令（ADR2））6 MEM-＞AR（读内存，输出MEM的内容（[ADR2]）到AR寄存器）7 Q-＞MEM（将Q最终的值送入内存（ADR2）中）贴图：1 将指令导入：2验证：（共进行了两次验证：第一次将SR（这里选用R0）的值赋为0110，再将ADR1（这里选用内存单元8901）的内容赋为1001，最后在2000内存单元执行程序，得到ADR2（这里选用内存单元8902）的内存值为1111，运行正确。

一、实验目的1. 理解微程序设计的基本原理和方法。

2. 掌握微程序控制器的设计方法。

3. 提高对计算机组成原理和汇编语言的理解。

二、实验环境1. 操作系统：Windows 102. 开发工具：Keil uVision53. 实验平台：STM32F103C8T6三、实验内容1. 微程序控制器的设计2. 微程序指令集的设计3. 微程序的编译与仿真四、实验步骤1. 微程序控制器的设计（1）确定微程序控制器的基本结构，包括控制单元、指令寄存器、地址计数器、微指令寄存器等。

（2）设计控制单元，实现微指令译码和操作控制功能。

（3）编写微指令序列，实现所需的功能。

2. 微程序指令集的设计（1）根据实验需求，设计微程序指令集，包括指令格式、操作码和操作数。

（2）编写微指令编码表，实现指令集的编码。

3. 微程序的编译与仿真（1）编写微程序代码，实现微程序的功能。

（2）将微程序代码编译成机器代码。

（3）在仿真软件中加载编译后的机器代码，进行仿真实验。

五、实验结果与分析1. 微程序控制器设计结果根据实验需求，设计了一个具有8级微程序的控制器。

控制器包括控制单元、指令寄存器、地址计数器、微指令寄存器等模块。

控制单元根据微指令译码和操作控制信号，实现对微程序的操作。

2. 微程序指令集设计结果根据实验需求，设计了以下微程序指令集：- 立即数加载指令：将立即数加载到指定寄存器。

- 寄存器加载指令：将寄存器内容加载到指定寄存器。

- 立即数存储指令：将立即数存储到指定内存地址。

- 寄存器存储指令：将寄存器内容存储到指定内存地址。

- 立即数加法指令：将立即数与寄存器内容相加，结果存储到寄存器。

- 寄存器加法指令：将寄存器内容与另一个寄存器内容相加，结果存储到寄存器。

- 立即数减法指令：将立即数与寄存器内容相减，结果存储到寄存器。

- 寄存器减法指令：将寄存器内容与另一个寄存器内容相减，结果存储到寄存器。

3. 微程序编译与仿真结果在仿真软件中加载编译后的机器代码，进行仿真实验。

组成原理No.4实验---微程序控制器实验组员：组号：21号时间：周二5、6节【实验目的】(1)掌握时序发生器的组成原理。

(2)掌握微程序控制器的组成原理。

(3)掌握微程序的编制、写入、观察微程序的运行情况【实验设备】TDN-CM++，【实验原理】微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制硬件逻辑部件工作的微命令序列，以完成数据传输和各种处理操作。

它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样，用数字代码的形式表示，这种表示称为微指令。

这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。

微程序存储在一种专用的存储器中，该存储器称为控制存储器。

实验所用的时序控制电路框图如图1可产生四个等间隔的时序信号TS1~TS4。

在图1中，为时钟信号，由实验台左上方的方波信号源提供，可产生频率及脉宽可调额方波信号；STEP是来自实验板上方中部的一个二进制开关STEP的模拟信号；START键是来自实验板上方左部的一个微动开关START的按键信号。

当STEP开关为EXEC（0TS1~TS4将周而复始地发送出去。

当STEP为STEP（1）时，按下START启动键，机器便处于单步运行状态，即此时只发送一个CPU周期的时序信号就停机了。

利用单步方式，每次只读一条微指令，可以观察微指令的代码与当前微指令的执行结果。

另外，如果STEP开关置“STEP”，会使机器停机，CLR开关执行1→0→1操作可以使时序清零。

时序状态图如下图所示。

由于时序电路的内部线路已经连好，因此只需将时序电路与方波信号源连接，即将时序电路的时钟脉冲输入端接至方波信号发生器输入端H23上，按动启动键START后，就可产生时序信号TS1~TS4.时序电路的CLR已接至CLR模拟开关上。

编程开关具有三种状态：PROM(编程)、READ(校验)和RUN(运行)。

计算机科学与技术系实验报告专业名称计算机科学与技术课程名称计算机组成与结构项目名称微程序控制器实验一、实验目的1.掌握微程序控制器的组成原理；2.掌握微程序的编制、写入、观察微程序的运行情况。

二、实验逻辑原理图与分析2.1 实验逻辑原理图及分析微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制硬件逻辑部件工作的微命令序列，以完成数据传输和各种处理操作。

它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样，用数字代码的形式表示，这种表示称为微指令。

这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。

微程序存储在一种专用的存储器中，该存储器称为控制存储器，如图所示：微程序控制器组成原理框图控制器是严格按照系统时序来工作的，因而时序控制对于控制器的设计是非常重要的，从前面的实验可以很清楚地了解时序电路的工作原理。

本实验所用的时序单元来提供，分为四拍TS1、TS2、TS3、TS4。

在微程序控制器的组成中，控制器采用3片2816的E^2PROM，具有掉电保护功能，微命令寄存器18位，用两片8D触发器（273）和一片4D（175）触发器组成。

为地址寄存器6位，用三篇正沿触发的双D触发器（74）组成，他们带有清“0”端和预置端。

在不判别测试的情况下，T2时刻打入微地址寄存器的内容即为吓一条微指令地址。

当T4时刻惊醒测试判别式，转移逻辑满足条件后输出的负脉冲通过强置端将某一触发器置为“1”状态，完成地址修改。

三、数据通路图及分析(画出数据通路图并作出分析)本实验安排了四条机器指令，分别为ADD（00000000）、IN（00100000）、OUT（00110000）和HLT（01010000），括号中为各指令的二进制代码，指令格式如下：助记符机器指令码说明IN 0010 0000 IN->ROADD 0000 0000 RO+RO->ROOUT 0011 0000 RO->OUTHLT 0101 0000 停机试验中机器指令由CON单元的二进制开关手动给出，其余单元的控制信号均由微程序控制器自动产生，为此可以设计出相应的数据通路图，如下图所示：数据通路图几条机器指令对应的参考微程序流程图如下图所示。

微程序控制器实验组员：组号：21号时光：周二5.6节【实验目标】(1)控制时序产生器的构成道理.(2)控制微程序控制器的构成道理.(3)控制微程序的编制.写入.不雅察微程序的运行情形【实验装备】TDNCM,【实验道理】图中,微指令格局如下：【实验步调】将全体微程序指令格局变成二进制代码,可得到如下图所示的二进制代码表.（一）衔接电路图：按照下图所示衔接实验电路图.（3）不雅察时序旌旗灯号不雅察方波旌旗灯号源的输出端H23,调节电位器W1,使输出波形的频率最慢.将时序电路中的“STOP”开关置为“RUN”,“STEP”开关置为“EXEC”.按动START键,测量TS1~TS4各点的波形,比较他们的互相关系,画出波形,并标注测量所得的脉冲宽度,见下图：注：个中TS2~TS4的高电平宽度所测成果与TS1的雷同,在图中未标注.（四）现实操纵①编程：将编程开关置为PROM(编程状况).将“STATE UNIT”单元中的STEP开关置为“STEP”,STOP开关置为“RUN”状况.用二进制模仿开关置微地址UA5~UA0.在MK24~MK1开关上置微代码,置0显示灯亮,置1灭.按动START键,则将微代码写入到对应的地址单元中.反复后三步操纵,将须要的微代码写入到芯片中.②校验：将编程开关READ(校验)状况.将“STATE UNIT”单元中的STEP开关置为“STEP”,STOP开关置为“RUN”状况.用二进制开关置好微地址UA5~UA0.按动START键,读出微代码,不雅察显示灯的状况是否与写入的雷同.若不合,则编写错误,从新编程.③单步运行：将编程开关置于“RUN(运行)”状况.将“STATE UNIT”单元中的STEP开关置为“STEP”,S TOP开关置为“RUN”状况.使CLR开关从1→0→1,此时微地址存放器MA5-MA0清“0”,从而给出运行微指令的进口地址为000000(二进制).按动START键,启动时序电路,则每按动一次,读出一条微指令后停机,微地址显示灯和微敕令显示灯将显示所读出的一条指令.④强置运行：经由过程UA5~UA0端口工资置分支地址,实验中置微地址为001010（12）⑤持续运行：将编程开关置于“RUN(运行)”状况.将单步开关“STEP”置为“EXEC”状况.使CLR开关从1→0→1,此时微地址存放器清“0”,从而给出运行微指令的进口地址为000000(二进制).按动START键,则可持续读出微指令.【实验成果】实验中所置微地址为001010（12）,持续运行后,就得出持续的000111（07）和001101（15）.可知操纵准确.【问题剖析】。
