施工组织设计中的临时用水计算一、施工现场临时用水计算建筑工地临时供水主要包括: 生产用水、生活用水和消防用水三种。
生产用水包括现场施工用水、施工机械用水。
(注)施工机械用水可根据实际情况取用。
生活用水包括施工现场生活用水和生活区生活用水。
(注)生活用水根据现场是否布置生活区取用。
(一)用水量的计算1、现场施工用水量q1的确定(注)考虑分阶段计算现场施工用水最大量计算规则q1 K1Q1? N1 ?K2 T1 ? t8 3600式中q1——施工用水量( L/s);K1——未预计的施工用水系数( 1.05~1.15);Q1——年(季)度工程量(以实物计量单位表示);N1——施工用水定额(表1);T1——年(季)度有效作业日(d);t ——每天工作班数(班);K2——用水不均衡系数(表2)。
施工用水参考定额表 1序号用水对象单位耗水量( N1)备注1浇注混凝土全部用水L/m 31700~24002搅拌普通混凝土L/m 32503搅拌轻质混凝土L/m 3300~3504搅拌泡沫混凝土L/m 3300~4005搅拌热混凝土L/m 3300~3506混凝土养护(自然养护)L/m 3200~4007混凝土养护(蒸汽养护)L/m 3500~7008冲洗模板L/m 259搅拌机清洗L/台班60010人工冲洗石子L/m 31000当含泥量大于2%小于 3%时11机械冲洗石子L/m 360012洗砂L/m 3100013砌砖工程全部用水L/m 3150~25014砌石工程全部用水L/m 350~8015抹灰工程全部用水L/m 23016耐火砖砌体工程L/m 3100~150包括砂浆搅拌17浇砖L/千块200~25018浇硅酸盐砌块L/m 3300~35019抹面L/m 24~6不包括调制用水20楼地面L/m 2190主要是找平层21搅拌砂浆L/m 330022石灰消化L/t300023上水管道工程L/m9824下水管道工程L/m113025工业管道工程L/m35施工用水不均衡系数表 2编号用水名称系数K2现场施工用水 1.5附属生产企业用水 1.25K施工机械、运输机械 2.003动力设备 1.05~1.10K4施工现场生活用水 1.30~1.50K5生活区生活用水 2.00~2.50计算实例1)地下室施工阶段(注)若地下降水丰富,且现场在施工阶段采用的是地下水,可不考虑此阶段。
第一章概述 (1)第二章现场电气部份设计 (2)第三章现场给水部份设计 (7)1.《施工现场暂时用电安全技术规》 JGJ46—2005;2.《建造工程施工现场供电安全规》 GB50914 — 93;3. 《低压配电装置及路线设计规》 GBJ54 —83;4. 《建造施工安全检查评分标准》 JGJ— 59 — 99;5.《漏电保护器安装和运行》 GB13955 — 92 ;6. 《建造机械使用安全技术规程》 JGJ33—86;7. 《建造给排水及采暖工程施工质量验收规》 GB50242-2002 。
1.工程概述工程名称:某小区建设项目(A1-A12#楼、 13-15#楼及地下车库)建设单位:某公司施工单位:某公司某小区建设项目(A1-A12#楼、 13-15#楼及地下车库)总建造面积 72056.39m2 。
电源引自办公区北侧的配电室。
现场办公区、职工生活区位于现场的东南侧位置。
安装作业班组给排水、电气施工技术员安全监督员项目经理1 .设计资料A 、本工程总建造面积为 72056.39m2,根据施工区段划分情况,本工程划分为三个施工作业区分阶段进行组织施工。
施工组织时,各作业队可以在各自的区进行流水与平行施工。
B 、现场的甲供电源引自配电室,位于施工区东侧。
2 .本设计依据箱式变压器的现有条件,设计低压配电引出部份的配置与运行安全。
3 .现场供电系统彻底采用“三相五线制” ,“单相三相制”和“三级配电、二级保护”。
4 .根据现场实际情况为保证供电系统安全运行和现场标准化管理,严格执行JGJ46-2005 规进行设计施工,电缆采用架空或者埋地式敷设,铺砂盖砖保护,过马路处均采用预埋钢套管保护;架空路线全部利用绝缘子挂线。
并与建造物和施工机械等保持安全距离。
一) A 级电箱的布置1 、在干线的动力接口处,引主电缆接入 A 级施工总配电箱,箱设置 A 级总漏电保护,具备隔离保护功能,并设置B 级输出接口装置,共计三个回路,可根据实际情况增设分路。

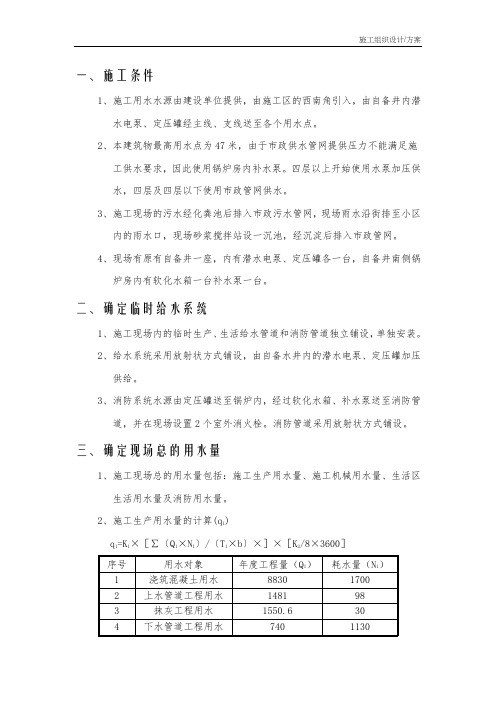

一、施工条件1、施工用水水源由建设单位提供,由施工区的西南角引入,由自备井内潜水电泵、定压罐经主线、支线送至各个用水点。
