氩弧焊焊接工艺规程1、焊接方法：手工钨极氩弧焊2、焊接材料：不锈钢药芯焊丝不锈钢实心焊丝3、焊接工艺参数：见焊接工艺卡4、焊前准备：（1）检查焊接设备，按焊接工艺卡调整电弧电压、焊接电流、钨极等焊接工艺参数。
（2）焊前100-150℃烘干不锈钢药芯焊丝。
5、焊接工艺：（1）清理焊件坡口及其两侧各宽20mm范围内的油、污、锈等杂质，直至露出金属光泽。
清理不锈钢焊丝表面油污等赃物。
（2）组对焊接接头，注意按图纸及工艺卡要求留出间隙。
（3）使用焊接活性剂时，将活性剂与丁酮以1：1的比例混合，然后均匀涂抹在坡口面内，待丁酮挥发后再施焊。
渗透剂的用量要适当，若太少，熔池粘度降低不多，流动性改善不明显；若太多，熔池粘度降低太多，流动性变差。
（4）定位焊采用与打底焊相同的焊丝和工艺，定位焊缝长10~15mm，定位点固2—3处。
（5）第一层氩弧焊打底焊焊接，使用不锈钢药芯焊丝，打底焊应一次连续完成，避免停弧以减少接头，焊接时发现有缺陷，如夹钨、气孔等应将缺陷清除，不允许通过重复熔化的方法来消除缺陷。
电弧熄灭后，焊枪喷嘴仍要对准熔池，以延续氩气保护，防止氧化。
（6）使用不锈钢实心焊丝进行第二层以后的层焊和罩面射线检测工艺规程1.主题内容与适用范围本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。
本规程依据JB/T4730-2005的要求编写。
适用于本公司P≥10Mpa产品的对接焊接接头的X 射线AB级检测技术。
满足《压力容器安全技术监察规程》、 GB150的要求。
检测工艺卡内容是本规程的补充,由Ⅱ级人员按本规程等要求编写,其参数规定的更具体。
2.引用标准、法规JB/T4730－2005《承压设备无损检测》GB150-1998《钢制压力容器》GB18871－2002《电离辐射防护及辐射源安全基本标准》GB16357-1996《工业X射线探伤放射卫生放护标准》JB/T7902《线型象质计》《特种设备无损检测人员考核与监督管理规则》《压力容器安全技术监察规程》.3.一般要求射线检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》考核并取得与其工作相适应的资格证书。
氩弧焊焊接工艺参数的选择钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、钨极直径及端部形状、保护气体流量等，对于自动钨极氩弧焊还包括焊接速度和送丝速度。
脉冲钨极氩弧焊主要参数有Ip 、tp 、Ib 、tb 、fa脉幅比RA = Ip / Ib 、脉冲电流占空比Rw ＝tp / tb+ tp(1) 钨极氩弧焊工艺参数1) 焊接电流种类及大小一般根据工件材料选择电流种类，焊接电流大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、接头形式、焊接位置，有时还考虑焊工技术水平( 钨极氩弧时) 等因素选择。
2) 钨极直径及端部形状，钨极直径根据焊接电流大小、电流种类选择。
钨极端部形状是一个重要工艺参数。
根据所用焊接电流种类，选用不同的端部形状。
尖端角度α 的大小会影响钨极的许用电流、引弧及稳弧性能。
表1列出了钨极不同尖端尺寸推荐的电流范围。
小电流焊接时，选用小直径钨极和小的锥角，可使电弧容易引燃和稳定；在大电流焊接时，增大锥角可避免尖端过热熔化，减少损耗，并防止电弧往上扩展而影响阴极斑点的稳定性。
表1 钨极尖端形状和电流范围（直流正接）钨极尖端角度对焊缝熔深和熔宽也有一定影响。
减小锥角，焊缝熔深减小，熔宽增大，反之则熔深增大，熔宽减小。
3) 气体流量和喷嘴直径在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。
如气体流量过低，气流挺度差，排除周围空气的能力弱，保护效果不佳：流量太大，容易变成紊流，使空气卷入，也会降低保护效果。
同样，在流量子定时，喷嘴直径过小，保护范围小，且因气流速度过高而形成紊流；喷嘴过大，不仅妨碍焊工观察，而且气流流速过低，挺度小，保护效果也不好。
所以，气体流量和喷嘴直径要有一定配合。
一般手工氩弧焊喷嘴孔径和保护气流量的选用见表2。
表 2 喷嘴孔径与保护气流量选用范围4) 焊接速度焊接速度的选择主要根据工件厚度决定并和焊接电流、预热温度等配合以保证获得所需的熔深和熔宽。
大截面紫铜母线钨极氩弧焊焊接工艺(上) 铜母线的连接在电站、冶金装置中经常遇到，其连接方式有夹接法(螺柱紧固)、焊接法等。
对大截面紫铜母线的焊接就国内目前的资料显示，有碳弧焊、埋弧焊及钨极氩弧焊几种。
碳弧焊预热温度较高，须保证焊口母材温度750℃以上，焊缝外观成形一般，且高温产生的Cu2O蒸汽易使焊工中毒，同时易引起渗碳，塑性较差，电阻率较大。
埋弧焊预热温度稍低，约500℃左右，质量较稳定，但电流、电压稍高，分别为750 A～800 A、40 V～50 V左右，且焊剂用量较大，国内尚未有焊接大截面、大长度母线的介绍。
钨极氩弧焊从目前国内的规范显示，仅适用于δ＜12的铜母线焊接，对δ＞12的单面V形坡口的紫铜母线焊接则指导性不强。
在某炼锌厂两套15 000吨/年电解锌装置中，设计要求采用焊接连接法，但未明确焊接工艺及方法。
在充分考虑改善焊缝质量、劳动环境的基础上，借鉴国内、国外经验，采用了在预热条件下的水冷式钨极氩弧焊工艺，焊缝外观成型良好，内在质量保证Ⅱ级合格，基本解决了铜焊接中普遍存在的夹渣、气孔缺陷，成功地完成了该工程的安装任务。
1 紫铜的可焊性该工程所用铜为含氧铜T1，其杂质总含量0.05，其中氧为0.02，其物理性能如表1所示。
表1 含氧铜T1的物理性能表指标指标值指标指标值晶格类型面心立方晶格导热系数386.4W/(m•k) 熔点1083℃线胀系数16.5×10-6K-1沸点2580℃电阻率168×１0-10Ω•m 密度8.96kg/cm3紫铜的导热系数20℃时比铁大7倍，1 000℃时大11倍多，焊接时热量迅速从加热区传导出去，使母材与填充金属难以融合，因此焊接时须采用大功率热源并采取预热，施焊时才易形成熔池。
T1的线胀系数比铁大15%，为避免近缝区产生袭纹，保证焊接时间隙，故组对时应保证足够的间隙；同时其收缩率比铁大1倍以上，为防止熔池由液相变为固态时，层间温度差较大形成袭纹，故施焊时应保证层间温度。
0Cr18Ni9Ti钢钨极氩弧焊接焊接工艺要点一、母材及焊接方法1、母材为0Cr18Ni9Ti奥氏体不锈钢，其化学成分如下图：2、采用钨极氩弧焊，钨的直径为4mm，喷嘴直径为11mm，氩气纯度为99.99％，且采用直流正接。
二、焊前准备：1、坡口清理，坡口20~30mm范围内除去其油锈水等杂质，并用机械法除去坡口的热处理层。
2、焊机设备调试：焊机为ZXG-300弧焊机3、焊接环境控制：温湿度，工作台周围杂物除尽。
4、焊件对接装配：装配间隙为2.0mm，预置变形量一到二度，错边量≤1.4mm。
三、焊接操作步骤及注意事项1、引弧（划擦法直击法）2、焊件定位焊（1）定位焊时，焊丝环境及方法应与正式焊接时相同。
（2）定位焊为间断焊，焊接温度比正常焊接时低，焊接电流一般应为正常焊接电流高10%~15%。
3、焊接参数：（1）焊丝：YB/T5091(H0Cr21Ni10)（2）电弧电压：20~24V（3）气体流量：6~10L/min（4）坡口为Y形，尺寸数据如下图：4、焊接操作要求：（1）正确控制焊条角度，使熔渣与液态金属分离，防止熔渣前流，尽量采用短弧焊接，焊接时焊条与焊件角度为40~90度。
（2）采用多层焊，打底用直远条焊接，多层焊缝的填充层及盖面层焊缝采用月牙形。
（3）焊渣清理（4）焊接时焊丝不要摆动，采用从左到右快速焊接，电弧不宜过长以免气体无法保护焊缝。
(5)息弧后，不要立即抬起焊枪，要使焊枪在焊缝上停留3~5s,待钨极和熔池冷却后，再抬起焊枪，停止供气以防止焊缝和钨极收到氧化。
焊缝如下图所示：四、检验1、表面检测观察法看有无咬边、焊瘤、弧坑和表面气孔。
着色法检测表面或较浅裂纹。
2、内部检测（无损探伤）先用超声波检测看有无缺陷，如有在具体位置并标记。
再用X射线等方法确定缺陷的类型。
3、评定等级焊接工艺指导书焊接工艺评定报告.................................. 焊接工艺评定试件施焊及检验记录................. .................。

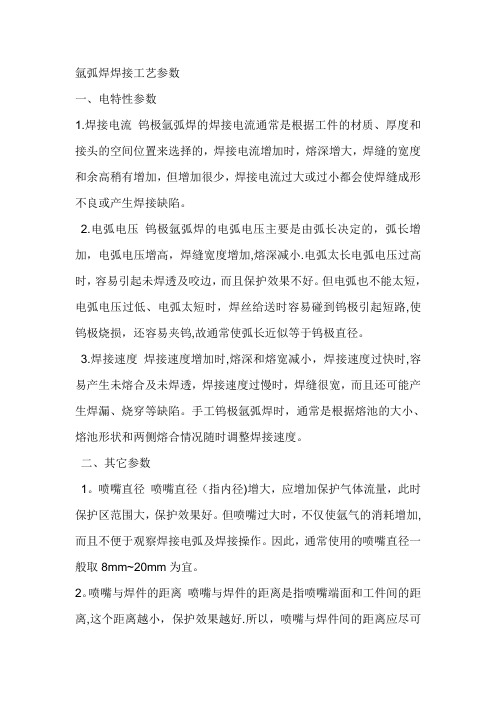

氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加,熔深减小.电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。
但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路,使钨极烧损，还容易夹钨,故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时,熔深和熔宽减小，焊接速度过快时,容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1。
喷嘴直径喷嘴直径（指内径)增大，应增加保护气体流量，此时保护区范围大，保护效果好。
但喷嘴过大时，不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作。
因此，通常使用的喷嘴直径一般取8mm~20mm为宜。
2。
喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小，保护效果越好.所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为7mm~15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外.钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近,保护效果越好，但过小会妨碍观察熔池.通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm~8mm较好。
4。
气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。
焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护。
通用焊接工艺(一)1 总则本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。
2 焊工2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。
2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。
3 焊接方法3.1 下列焊缝一般采用埋弧焊3.1.1 10≤δ≤60的拼接焊缝；3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。
3.2 下列焊缝一般采用手工焊：3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；3.2.2 600mm≤直径φ＜1000mm的A、B缝内口3.2.3 直径φ≥89mm接管与法兰B类缝外口；3.2.4 C、D 类焊缝。
3.3 下列焊缝一般采用钨极氩弧焊：3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊；3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；3.3.4 φ＜89mm的接管与法兰B缝焊接；3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。
3.4 下列焊缝一般采用熔化极CO2气体保护焊：3.4.1 塔器的裙座和底座环的焊接；3.4.2 容器和换热器等设备的鞍座和支座的焊接。
4 焊接材料4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。
4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。
4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。
4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。
连续使用的焊剂应过筛，除去其中的尘土和粉末。
4.5 焊丝表面应无铁锈、氧化皮、油污等污物。
