2019-2020年高三物理复习研讨会交流试卷

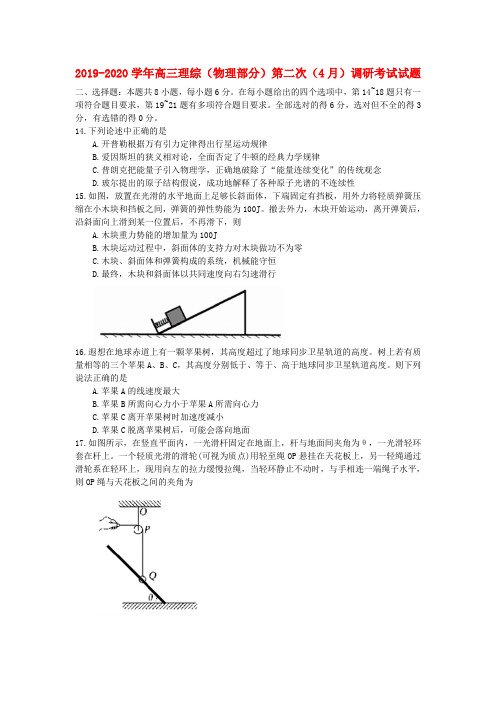

2019-2020学年高三理综（物理部分）第二次（4月）调研考试试题二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14.下列论述中正确的是A.开普勒根据万有引力定律得出行星运动规律B.爱因斯坦的狭义相对论，全面否定了牛顿的经典力学规律C.普朗克把能量子引入物理学，正确地破除了“能量连续变化”的传统观念D.玻尔提出的原子结构假说，成功地解释了各种原子光谱的不连续性15.如图，放置在光滑的水平地面上足够长斜面体，下端固定有挡板，用外力将轻质弹簧压缩在小木块和挡板之间，弹簧的弹性势能为100J。

撤去外力，木块开始运动，离开弹簧后，沿斜面向上滑到某一位置后，不再滑下，则A.木块重力势能的增加量为100JB.木块运动过程中，斜面体的支持力对木块做功不为零C.木块、斜面体和弹簧构成的系统，机械能守恒D.最终，木块和斜面体以共同速度向右匀速滑行16.遐想在地球赤道上有一颗苹果树，其高度超过了地球同步卫星轨道的高度。

树上若有质量相等的三个苹果A、B、C，其高度分别低于、等于、高于地球同步卫星轨道高度。

则下列说法正确的是A.苹果A的线速度最大B.苹果B所需向心力小于苹果A所需向心力C.苹果C离开苹果树时加速度减小D.苹果C脱离苹果树后，可能会落向地面17.如图所示，在竖直平面内，一光滑杆固定在地面上，杆与地面间夹角为θ，一光滑轻环套在杆上。

一个轻质光滑的滑轮(可视为质点)用轻至绳OP悬挂在天花板上，另一轻绳通过滑轮系在轻环上，现用向左的拉力缓慢拉绳，当轻环静止不动时，与手相连一端绳子水平，则OP绳与天花板之间的夹角为A.2πB.θC.4π+2θD. 4π－2θ 18.如图所示，在垂直纸面向里、磁感应强度B=2T 的匀强磁场中，有一长度L=5m 的细圆筒，绕其一端O 在纸面内沿逆时针方向做角速度ω=60rad/s 的匀速圆周运动。

2019-2020年高三总复习质量检测（三）理科综合物理试题含答案理科综合共300分，考试用时150分钟物理试卷分为第Ⅰ卷（选择题）和第Ⅱ卷两部分，第Ⅰ卷1至3页，第Ⅱ卷4至8页，共120分。

答卷前，考生务必将自己的姓名、准考号填写在答题卡上，并在规定位置粘贴考试用条形码。

答卷时，考生务必将答案涂写在答题卡上，答在试卷上的无效。

考试结束后，将本试卷和答题卡一并交回。

祝各位考生考试顺利！第Ⅰ卷注意事项：1．每题选出答案后，用铅笔将答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

2．本卷共8题，每题6分，共48分。

一、单项选择题（每小题6分，共30分。

每小题给出的四个选项中，只有一个选项是正确的）1．许多科学家在物理学发展过程中做出了重要贡献，下列叙述中符合物理学史实的是A．牛顿提出了万有引力定律，并通过实验测出了万有引力常量B．奥斯特发现了电流的磁效应，总结出了电磁感应定律C．库仑在前人研究的基础上，通过扭秤实验研究得出了库仑定律D．哥白尼提出了日心说并发现了行星沿椭圆轨道运行的规律2．一个电源两端的电压随时间的变化规律如图所示，则A．用交流电压表测量电源两端的电压，其示数约为B．电源接上一个电阻，最大电流是C．电源接上一个电阻，在交流电变化的半个周期内，电阻产生的焦耳热是D．将该电源通过匝数比为的变压器给一灯泡供电，该灯泡能正常发光，则灯泡的额定电压为3．如图所示为一列沿轴负方向传播的简谐横波，实线为时刻的波形图，虚线为时的波形图，波的周期，则A．波的周期为B．波的速度为C．在时，点到达平衡位置D．在时，点到达波峰位置4．如图所示，a、b两束单色光（距中心线距离均为）平行入射到一半圆柱体玻璃砖，入射光线与AOB面垂直，若从圆面射出时，两光束交于P点，下列说法正确的是A．a光束的光子能量大B．在同一玻璃中a光传播速度小C．若b光照射某一光电管能发生光电效应，那么用a光照射也一定能发生光电效应D．两种色光分别通过同一双缝干涉装置形成的干涉条纹，相邻明条纹的间距a光较大5．如图甲所示，一根轻弹簧竖直直立在水平地面上，下端固定。

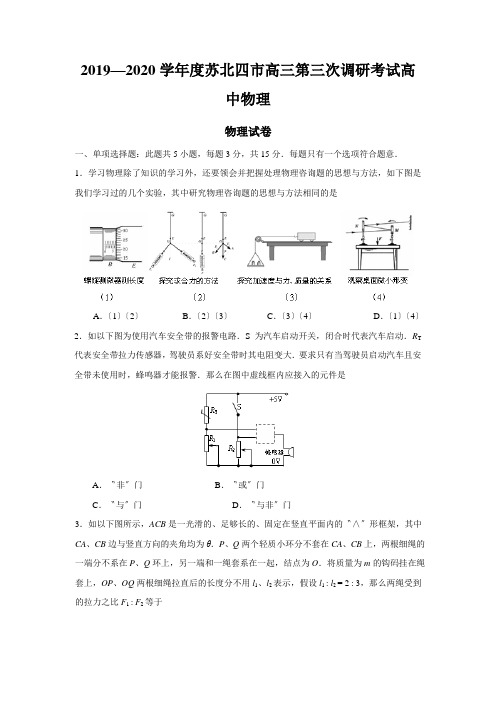

2019—2020学年度苏北四市高三第三次调研考试高中物理物理试卷一、单项选择题：此题共5小题，每题3分，共15分．每题只有一个选项符合题意．1．学习物理除了知识的学习外，还要领会并把握处理物理咨询题的思想与方法，如下图是我们学习过的几个实验，其中研究物理咨询题的思想与方法相同的是A．〔1〕〔2〕B．〔2〕〔3〕C．〔3〕〔4〕D．〔1〕〔4〕2．如以下图为使用汽车安全带的报警电路．S为汽车启动开关，闭合时代表汽车启动．R T 代表安全带拉力传感器，驾驶员系好安全带时其电阻变大．要求只有当驾驶员启动汽车且安全带未使用时，蜂鸣器才能报警．那么在图中虚线框内应接入的元件是A．〝非〞门B．〝或〞门C．〝与〞门D．〝与非〞门3．如以下图所示，ACB是一光滑的、足够长的、固定在竖直平面内的〝∧〞形框架，其中CA、CB边与竖直方向的夹角均为θ．P、Q两个轻质小环分不套在CA、CB上，两根细绳的一端分不系在P、Q环上，另一端和一绳套系在一起，结点为O．将质量为m的钩码挂在绳套上，OP、OQ两根细绳拉直后的长度分不用l1、l2表示，假设l1 : l2 = 2 : 3，那么两绳受到的拉力之比F1 : F2等于A．1︰1 B．2︰3 C．3︰2 D．4︰94．将一只苹果斜向上抛出，苹果在空中依次飞过三个完全相同的窗户1、2、3．图中曲线为苹果在空中运行的轨迹．假设不计空气阻力的阻碍，以下讲法正确的选项是A．苹果通过第1个窗户所用的时刻最长B．苹果通过第3个窗户的平均速度最大C．苹果通过第1个窗户重力做的功最大D．苹果通过第3个窗户重力的平均功率最小5．如以下图所示，A、B、C、D、E、F为匀强电场中一个边长为10cm的正六边形的六个顶点，A、B、C三点电势分不为1.0V、2.0V、3.0V，正六边形所在平面与电场线平行．以下讲法中错误的选项是A．通过CD和AF的直线应为电场中的两条等势线B．匀强电场的场强大小为10V/mC．匀强电场的场强方向为由C指向AD．将一个电子由E点移到D点，电子的电势能将减少1.6×10－19J二、多项选择题：此题共4小题，每题4分，共16分．每题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6．为纪念伽利略将望远镜用于天文观测400周年，2018年被定为以〝探究我的宇宙〞为主题的国际天文年．我国发射的〝嫦娥一号〞卫星绕月球通过一年多的运行，完成了既定任务，于2009年3月1日16时13分成功撞月．如图为〝嫦娥一号〞卫星撞月的模拟图，卫星在操纵点1开始进入撞月轨道．假设卫星绕月球作圆周运动的轨道半径为R ，周期为T ，引力常量为G ．依照题中信息，以下讲法正确的选项是A ．能够求出月球的质量B ．能够求出月球对〝嫦娥一号〞卫星的引力C ．〝嫦娥一号〞卫星在操纵点1处应减速D ．〝嫦娥一号〞在地面的发射速度大于11.2km/s7．如下图为一理想变压器，原、副线圈的匝数比为n ．原线圈接电压为u=U 0sin ωt 的正弦交流电，输出端接有一个交流电流表和一个电动机，电动机的线圈电阻为R ．当输入端接通电源后，电动机带动一质量为m 的重物匀速上升，现在电流表的示数为I ，重力加速度为g ，以下讲法正确的选项是A ．电动机两端电压为IRB ．原线圈中的电流为nIC ．电动机消耗的电功率为n IU 20D ．重物匀速上升的速度为nmg nIR U I 2)2(08．如下图，匀强电场水平向右，虚线右边空间存在着方向水平、垂直纸面向里的匀强磁场，虚线左边有一固定的光滑水平杆，杆右端恰好与虚线重合．有一电荷量为q 、质量为m 的小球套在杆上并从杆左端由静止开释，带电小球离开杆的右端进入正交电、磁场后，开始一小段时刻内，小球A．可能做匀速直线运动B．一定做变加速曲线运动C．重力势能可能减小D．电势能可能增加9．如以下图甲所示，水平抛出的物体，抵达斜面上端P处时速度恰好沿着斜面方向，紧贴斜面PQ无摩擦滑下；图乙为物体沿x方向和y方向运动的位移-时刻图象及速度-时刻图象，其中可能正确的选项是三、简答题：此题分必做题〔第10、11题〕和选做题〔第12题〕两部分，共计42分．请将解答填在答题卡相应的位置．10．〔10分〕光电计时器是一种研究物体运动情形的常见仪器．当有物体从光电门通过时，光电计时器就能够显示物体的挡光时刻．现利用如图甲所示装置探究物体的加速度与合外力、质量关系，其NQ是水平桌面，PQ是一端带有滑轮的长木板，1、2是固定在木板上的两个光电门〔与之连接的两个光电计时器没有画出〕．小车内固定着用于挡光的窄片K，测得其宽度为d，让小车从木板的顶端滑下，光电门各自连接的计时器显示窄片K的挡光时刻分不为t1和t2．〔1〕该实验中，在改变小车的质量M或沙桶的总质量m时，保持M >>m，如此做的目的是；〔2〕为了运算出小车的加速度，除了测量d、t1和t2之外，还需要测量，假设上述测量量用x表示，那么用这些物理量运算加速度的表达式为a = ；〔3〕某位同学通过测量、运算得到如下表数据，请在图乙中作出小车加速度与所受合外力的关系图像．组不 1 2 3 4 5 6 7M/kg 0.58 0.58 0.58 0.58 0.58 0.58 0.58F/N 0.10 0.15 0.20 0.25 0.30 0.35 0.40a/m·s-20.13 0.17 0.26 0.34 0.43 0.51 0.59〔4〕由图象能够看出，该实验存在着较大的误差，产生误差的要紧缘故是：．11．〔8分〕如图甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端．〔1〕为了探测黑箱，某同学进行了以下几步测量：①用多用电表的电阻档测量a、b间的电阻；②用多用电表的电压档测量a、b间的输出电压；③用多用电表的电流档测量a、b间的输出电流．你认为以上测量中不妥的有：〔填序号〕．〔2〕含有电源的黑箱相当于一个〝等效电源〞，a、b是等效电源的两极．为了测定那个等效电源的电动势和内阻，该同学设计了如图乙所示的电路，调剂变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U-I坐标，依照实验数据画出了坐标点，如图丙所示．请你完成U-I图线，并由图线求出等效电源的电动势E = V，内阻r = Ω．〔3〕由于电压表和电流表内阻的阻碍不可忽略，那么采纳此测量电路所测得的电动势与实际值相比，测得的内阻与实际值相比〔填〝偏大〞、〝偏小〞或〝相同〞〕．12．选做题〔请从A、B和C三小题中选定两小题作答，并在答题卡上把所选题目对应字母后的方框涂满涂黑．如都作答那么按A、B两小题评分．〕A．〔选修模块3-3〕〔12分〕〔1〕〔4分〕以下讲法中正确的选项是A．布朗运动的剧烈程度与温度有关，因此布朗运动也叫做热运动B．彩色液晶显示屏是应用液晶在不同电场中对不同颜色的光吸取强度不同制成的C．能量耗散讲明能量在不断减少D．热力学第二定律也能够表述为：气体向真空的自由膨胀是不可逆的〔2〕〔4分〕将剩有半杯热水的玻璃杯盖子旋紧后通过一段时刻，假设玻璃杯盖子不漏气，那么杯内水蒸汽饱和气压〔填〝增大〞、〝减小〞或〝不变〞〕，杯内气体压强〔填〝增大〞、〝减小〞或〝不变〞〕．〔3〕〔4分〕如图气缸放置在水平地面上，缸内封闭一定质量的理想气体，活塞横截面积为S，外界大气压强为p0，气缸内电热丝热功率为P，测得通电时刻t内活塞缓慢向左移动距离为h，气缸向外界放出热量为Q，不计活塞与气缸之间的摩擦，那么在时刻t内缸内气体内能的变化量为．B．〔选修模块3-4〕〔12分〕〔1〕〔4分〕以下讲法中正确的选项是A．光的偏振现象讲明光是一种纵波B．相对论认为空间和时刻与物质的运动状态有关C．麦克斯韦预言并用实验验证了电磁波的存在D．在光的双缝干涉实验中，假设仅将入射光由绿光变为红光，那么条纹间距变宽〔2〕〔4分〕如以下图所示是一列沿x轴正方向传播的简谐横波在t = 0时刻的波形图，波的传播速度v = 2m/s．试回答以下咨询题：①写出x = 0.5 m 处的质点做简谐运动的表达式： cm ；②x = 0.5m 处质点在0～5.5s 内通过的路程为 cm ．〔3〕〔4分〕直角玻璃三棱镜的截面如下图，一条光线从AB 面入射，ab 为其折射光线，ab 与AB 面的夹角α= 60°．这种玻璃的折射率n =2，那么：①这条光线在AB 面上的的入射角为 ；②图中光线ab 〔填〝能〞或〝不能〞〕从AC 面折射出去．C ．〔选修模块3-5〕 〔12分〕〔1〕〔4分〕以下四幅图涉及到不同的物理知识，其中讲法正确的选项是A ．图甲：普朗克通过研究黑体辐射提出能量子的概念，成为量子力学的奠基人之一B ．图乙：玻尔理论指出氢原子能级是分立的，因此原子发射光子的频率也是不连续的C ．图丙：卢瑟福通过分析α粒子散射实验结果，发觉了质子和中子D ．图丁：依照电子束通过铝箔后的衍射图样，能够讲明电子具有粒子性〔2〕〔4分〕目前核电站是利用核裂变产生的庞大能量来发电的。

2019-2020年高三上学期调研考试物理试题含答案一、选择题（本大题共10小题，每小题4分，共40分，在每小题给出的四个选项中，有一个或几个选项是正确的．全选对的得4分，选对但不全的得2分，错选或不选的得0分）1．两个劲度系数分别为k1和k2的轻质弹簧a、b串接在一起，a弹簧的一端固定在墙上，如图所示．开始时弹簧均处于原长状态，现用水平力作用在b弹簧的p端向右拉动弹簧，已知a弹簧的伸长量为L，则A．b弹簧的伸长量也为LB．b弹簧的伸长量为C．P端向右移运动的距离为2LD．P端向右移运动的距离为2．物体做平抛运动时，下列描述物体速度变化量大小△v移随时间t变化的图像，可能正确的是3．在如图所示的电路中，电源内阻不能忽略，当滑动变阻器滑片移动时，电流表示数变大，则A．电源的总功率一定增大B．电源的输出功率一定增大C．电源内部消耗功率一定减小D．电源的效率一定减小4．如图所示，光滑斜面的顶端固定一弹簧，一小球向右滑行，并冲上固定在地面上的斜面．设物体在斜面最低点A的速度为v，压缩弹簧至C点时弹簧最短，C点距地面高度为h，不计小球与弹簧碰撞过程中的能量损失，则小球在C点时弹簧的弹性势能为A．B．C．D．5．如图所示，P、Q固定放置两等量异种电荷，b、c、O在P、Q的连线上，e、o为两点电荷中垂线上的点，且，则A．a点电势等于b点电势B．b点场强大于e点场强C．电子在a点的电势能大于电子在o点的电势能D．b、c间电势差大于c、o间电势差6．如图所示为“滤速器”装置示意图，a、b为水平放置的平行金属板，其电容为C，板间距离为d，平行板内存在垂直纸面向里的匀强磁场，磁感应强度为B、a、b板带上电量，可在平行板内产生匀强电场，且电场方向和磁场方向互相垂直．一带电粒子以速度经小孔进入正交电磁场可沿直线运动，由射出，粒子所受重力不计，则a板所带电量情况是A．带正电，其电量为B．带负电，其电量为C．带正电，其电量为CD．带负电，其电量为7．据报道在太阳系之外发现了一颗可能适合人类居住的类地行星，天文学观察发现绕行星做圆周运动的卫星的轨道半径为月球绕地球做圆周运动半径的p倍，周期为月球绕地球做圆周运动周期的q倍．已知地球半径为R，表面重力加速度为g．万有引力常量为G，则行星的质量为A．B．C．D．8．如图所示，两根平行放置、长度均为L的直导线a和b，放置在与导线所在平面垂直的匀强磁场中，当a导线通有电流强度为I，b导线通有电流强度为2I，且电流方向相反时，a导线受到磁场力大小为F1，b导线受到的磁场力大小为F2，则a通电导线的电流在b导线处产生的磁感应强度大小为A．B．C．D．9．在光滑水平面上，a、b两小球沿水平面相向运动．当小球间距小于或等于L时，受到大小相等，方向相反的相互排斥恒力作用，小球间距大于L时，相互间的排斥力为零，小球在相互作用区间运动时始终未接触，两小球运动时速度v随时间t的变化关系图像如图所示，由图可知A．a球质量大于b球质量B．在t l时刻两小球间距最小C．在0 －t2时间内两小球间距逐渐减小D．在0 －t3时间内b球所受排斥力方向始终与运动方向相反10．金属小球a和金属小球b的半径之比为1:3，所带电量之比为1：7．两小球间距远大于小球半径且间距一定时，它们之间相互吸引力大小为F巳知取无穷远处为零电势，导体表面的电势与导体球所带的电量成正比，与导体球的半径成反比现将金属小球a与金属小球b 相互接触，达到静电平衡后再放回到原来位置，这时a、b两球之间的相互作用力的大小是（不考虑万有引力）A．B．C．D．二、实验题（本大题共4小题，每小题4分共16分，请把答案写在指定的空格上）11．在研究弹簧的形变与外力的关系的实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂．在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的，用记录的外力F与弹簧的形变量x作出F－x图线如图所示，由图可知弹簧的劲度系数为k= N/m，图线不过原点的原因是由于______ ．12．某同学探究恒力做功和物体动能变化间的关系，方案如图所示，长木板放于水平桌面，用钩码的重力作为小车受到的合外力，为减小这种做法带来的误差，实验中要采取的两项措施是：a：；b：；13．某型号多用电表的欧姆表盘中间数值约为15，现用该表的欧姆档测量阻值约为270k的电阻．在多用电表中S为选择开关，p为欧姆档调零旋钮，以下给出的最可能的实验操作步骤，把你认为正确步骤前的字母按照合理的顺序填写在横线上．____A．将两表笔短接，调节P使指针对准刻度盘上欧姆档的0刻度B．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔C．旋转S使其尖端对准欧姆档×100D．旋转S使其尖端对准欧姆档×1kE．旋转S使其尖端对准欧姆档×l0kF．旋转S使其尖端对准交流500V档，并拔出两表笔在探究规格为“6V，3W”的小电珠L。

2019-2020年高三总复习质量检测（二）理科综合物理试题含答案理科综合共300分，考试用时150分钟物理试卷分为第Ⅰ卷（选择题）和第Ⅱ卷两部分，第Ⅰ卷1至3页，第Ⅱ卷4至8页，共120分。

答卷前，考生务必将自己的姓名、准考号填写在答题卡上，并在规定位置粘贴考试用条形码。

答卷时，考生务必将答案涂写在答题卡上，答在试卷上的无效。

考试结束后，将本试卷和答题卡一并交回。

祝各位考生考试顺利！第Ⅰ卷注意事项：1．每题选出答案后，用铅笔将答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

2．本卷共8题，每题6分，共48分。

一、单项选择题（每小题6分，共30分。

每小题给出的四个选项中，只有一个选项是正确的）1．下列说法中符合史实的是A．法拉第根据小磁针在通电导线周围的偏转而发现了电流的磁效应B．牛顿从万有引力定律出发，总结出了真空中两个点电荷间的静电作用规律C．卢瑟福根据阴极射线在电场和磁场中的偏转情况的分析而发现的电子D．法拉第经过了多次实验终于发现了电磁感应现象2．图a所示为一列简谐横波在时的波形图，图b是这列波中P点的振动图象，那么该波的传播速度和传播方向是A．，向轴负方向传播B．，向轴正方向传播C．，向轴负方向传播D．，向轴正方向传播3．2016年1月5日上午，国防科工局正式发布国际天文学联合会批准的嫦娥三号探测器着陆点周边区域命名为“广寒宫”，附近三个撞击坑分别命名为“紫微”、“天市”、“太微”。

此次成功命名，是以中国元素命名的月球地理实体达到22个。

已知“嫦娥三号”曾经在距离月球表面高度为处绕月球做匀速圆周运动。

月球半径为，月球表面的重力加速度为，则“嫦娥三号”在距离月球表面高处环绕月球运行的周期为A．B．C．D．4．如图所示，带电量分别为和的两个完全相同的金属小球A、B（可视为点电荷）放在光滑绝缘的水平面上。

现将金属球A、B分别自M、N两点以相同的动能相向运动，当两球刚好接触时，两球速度也恰好为零，设这个过程经历的时间为。

九市（区）高三物理研讨会交流材料交流电江苏省梁丰高中提供1．下列甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“—”表示．关于两图中负载电阻R上得到的电流特征是( ) A．图甲中R得到的是交流成分B．图甲中R得到的是直流成分C．图乙中R得到的是低频成分D．图乙中R得到的是高频成分2．如图所示，当交流电源的电压为220V，频率为50Hz时，三只灯炮A、B、C的亮度相同，若将交流电源的频率改变为100Hz，则( )A．A灯比原来亮B．B灯比原来亮C．C灯亮度不变D．C灯比原来暗3．如图所示，变压器的初级线圈n1＝1000匝，接在μ＝311sin 314t V的交变电源上，次级线圈n2 =300匝，n3 =200匝，一只阻值为48.4Ω的小灯如图中连接恰能正常发光，该灯泡的功率为（）A．10WB．20WC．30WD．250W4．如图所示为理想变压器，三个灯泡L1、L2、L3都标有“5V5W”，L4标有“5V10W”，若它们都能正常发光，则变压器原、副线圈匝数比n1∶n1和ab间电压应为（）A．2∶1，25VB．2∶1，20VC．1∶2，25VD．1∶2，20V5．如图，有一理想变压器，原副线圈的匝数比为n．原线圈接正弦交流电压U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R．当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升．下列判断正确的是（）A．电动机两端电压为IRB．电动机消耗的功率为I2RC．原线圈中的电流为nID．变压器的输入功率为UI/nU34R6．钳形电流表的外形和结构如图a 所示．图a 中电流表的读数为1.2A ．图b 中用同一电缆线绕了3匝，则（ ）A ．这种电流表能测直流电流， 图b 的读数为2.4AB ．这种电流表能测交流电流，图b 的读数为0.4AC ．这种电流表能测交流电流，图b 的读数为3.6AD ．这种电流表既能测直流电流，又能测交流电流， 图b 的读数为3.6A7．正弦交变电源与电阻R 、交流电压表按照图a 所示的方式连接，R =10Ω，交流电压表的示数是10V ．图b 是交变电源输出电压u 随时间t 变化的图象．则（ ）A ．通过R 的电流i R 随时间t 变化的规律是i R =2cos100πt AB ．通过R 的电流i R 随时间t 变化的规律是i R =2cos50πt VC ．R 两端的电压u R 随时间t 变化的规律是u R =52cos100πt VD ．R 两端的电压u R 随时间t 变化的规律是u R =52cos50πt V8．如图所示，求下列交流电的有效值是多少？9．边长为L 的正方形线框abcd 在磁感应强度为B 的匀强磁场中绕轴OO /匀速转动．初始时刻线框平面与磁场垂直，如图所示．经过t 时间，线框转过120º．求：⑴线框转动周期和线框转过120º时感应电动势的瞬时值；⑵线框内感应电动势在t 时间内的平均值；⑶若线框电阻为r ，小灯泡电阻为R ，计算小灯泡的电功率．图a图b-2s U -UUU10．一水平放置的圆盘绕竖直固定轴转动．在圆盘上沿半径开有一条宽度为2mm 的均匀狭缝．将激光器与传感器上下对准，使二者间连线与转轴平行，分别置于圆盘的上下两侧，且可以同步地沿圆盘半径方向匀速移动，激光器连续向下发射激光束．在圆盘转动过程中，当狭缝经过激光器与传感器之间时，传感器接收到一个激光信号，并将其输入计算机，经处理后画出相应图线．图a 为该装置示意图，图b 为所接收的光信号随时间变化的图线．横坐标表示时间，纵坐标表示接收到的激光信号强度，图中Δt 1=1.0×10-3s ，Δt 2=0.8×10-3s ．⑴利用图b 中的数据求1s 时圆盘转动的角速度；⑵说明激光器和传感器沿半径移动的方向；⑶求图b 中第三个激光信号的宽度Δt 3．11．电磁炉起加热作用的底盘可以简化等效为如图所示的31个同心导电圆环，各圆环之间彼此绝缘，导电圆环所用材料单位长度的电阻为R 0=0.125π（Ω/m ）．从中心向外第n 个同心圆环的半径319-=n r n （cm ），式中n=1、2…31．电磁炉工作时产生垂直于锅底方向的变化磁场，磁场的磁感应强度B 的变化率为t B ∆∆=1002πsin ωt （T/s ）．（计算时取π2=10）⑴半径为r 1（n =1）的圆环中感应电动势最大值为多少伏？⑵半径为r 1（n =1）的圆环中感应电流的有效值为多少安？⑶各导电圆环总的发热功率为多少瓦？12．人们利用发电机把天然 存在的各种形式的能（水流能、风能、煤等燃烧的化学能……）转化为电能．为了合理的利用这些能源，发电站要修建在靠近这些天然资源的地方．但是，用电的地方往往很远．因此，需要高压输送线路把电能输送到远方．如果，某发电站将U =6000V 的电压直接地加在高压输电线的入端，向远方供电，且输送的电功率为P =800kW ．则此时安装在高压输送线路的入端和终端的电能表一昼夜读数就相差 ΔE =9600kW·h ．求：⑴此种情况下，高压线路的输电效率和终端电压；⑵若要使此高压输电线路的输电效率为98%，则在发电站处应安装一个变压比 n 1∶n 2是多少的变压器？图a 图bT /s O 0.2 1.0 1.813．平行轨道PQ 、MN 两端各接一个阻值R 1=R 2=8Ω的电热丝，轨道间距L =1m ，轨道很长，本身电阻不计．轨道间磁场按如图所示的规律分布，其中每段垂直纸面向里和向外的磁场区域宽度为2cm ，磁感应强度的大小均为B =1T ，每段无磁场的区域宽度为1cm ．导体棒ab 本身电阻r =1Ω，与轨道接触良好．现让ab 以v =10m/s 的速度向右匀速运动．求：（1）当ab 处在磁场区域时，ab 中的电流为多大？ab 两端的电压为多大？ab 所受磁场力为多大？（2）整个过程中，通过ab 的电流为交变电流，其有效值为多大？14．三峡水利枢纽工程是流域治理开发的关键工程，建成后将是中国规模最大的水利工程，枢纽控制流域面积1×106km 2，占长江流域面积的56％，坝址处年平均流量为 Q =4.51×1011m 3．水利枢纽的主要任务包括防洪、发电、航运三方面，在发电方面，三峡电站安装水轮发电机组26台，总装机容量指26台发电机组同时工作时的总发电功率为P =1.82×107kW ．年平均发电约为W =8.40×1010kWh ，该工程将于2009年全部竣工，电站主要向华中、华东电网供电，以缓解这两个地区的供电紧张局面，阅读上述资料，解答下列问题：（水的密度ρ=1.0×103kg/m 3，取重力加速度g =10m/s 2）(1)若三峡电站上、下游水位差按H =100m 计算，试推导三峡电站将水流的势能转化为电能的效率的公式，并计算出效率 的数值．(2)若26台发电机组全部建成并发电，要达到年发电量的要求，每台发电机组平均年发电时间t 为多少天?(3)将该电站的电能输送到华中地区，送电功率为P 1=4.5×106kW ，采用超高压输电，输电电压为U =500kV ，而发电机输出的电压约为U 0=18kV ，要使输电线上损耗的功率小于输送电功率5％，求：发电站的升压变压器原副线圈的匝数比和输电线路的总电阻．15．曾经流行过一种向自行车车头灯供电的小型交流发电机，图甲为其结构示意图．图中N 、S 是一对固定的磁极，abcd 为固定在转轴上的矩形线框，转轴过bc 边中点、与ab 边平行，它的一端有一半径r 0=1.0cm 的摩擦小轮，小轮与自行车车轮的边缘相接触，如图乙所示．当车轮转动时，因摩擦而带动小轮转动，从而使线框在磁极间转动．设线框由N =800匝导线圈组成，每匝线圈的面积S =20cm 2，磁极间的磁场可视为匀强磁场，磁感强度B =0.010T ，自行车车轮的半径R 1=35cm ，小齿轮的半径R 2=4.0cm ，大齿轮的半径R 3=10.0cm （见图乙）．现从静止开始使大齿轮加速运动，问大齿轮的角速度为多大时才能使发电机输出电压的有效值U =3.2V ？（假定摩擦小轮与自行车轮之间无相对滑动）R R 2参考答案1．AC 2．AC 3．A 4．A 5．D 6．D 7． A8．12.25A 1.29U m 0.79U m9．（1）线框转动周期T ＝3t ，线框转过1200时，线框中的感应电动势瞬时值e=BS ωsin θ ω=2π/2t e=√3πBL 2/3t（2）ΔΦ=3BL 2 E 平 ＝ΔΦ／Δt ＝3BL 2／2t（3）线框中感应电动势的最大值 E m ＝ωBL 2 ω=2π/3t小灯泡的电功率P R =I 2R I= E m/√2(R+r) P R =2π2B 2L 4R/ 9t 2(R+r)210．（1）由图线读得，转盘的转动周期T=0.8ss rad s rad T /85.7/8.028.62===πω（2）激光器和探测器沿半径由中心向边缘移动（理由为：由于脉冲宽度在逐渐变窄，表明光信号能通过狭缝的时间逐渐减少，即圆盘上对应探测器所在位置的线速度逐渐增加，因此激光器和探测器沿半径由中心向边缘移动）．（3）设狭缝宽度为d ，探测器接收到第i 个脉冲时距转轴的距离为r i ，第i 个脉冲的宽度为△t i ，激光器和探测器沿半径的运动速度为v ．T r d t i i π2=∆ vT r r r r =-=-1223⎝⎛⎪⎪⎭⎫∆-∆=-1212112t t dT r r π⎝⎛⎪⎪⎭⎫∆-∆=-2323112t t dT r r π 解得 s s t t t t t 33333212131067.0108.0100.12108.0100.12-----⨯=⨯-⨯⨯⨯⨯⨯=∆-∆∆∆=∆11．（1）半径为r 1的圆环中感应电动势 E B t S 11=∆∆ S r 112=π 代入数据得最大值 E V m 10402=.（2）半径为r 1的圆环中感应电动势的有效值 E 1有＝0.40V圆环中电流的有效值 L E R 111有有=R r R 1102=π 代入数据得 I A 180有=. （3）第n 个圆环的电动势E B tS S t n n n ==∆∆1002πωsin 有效值 E S n n 有=100π S r n n =π2 第n 个圆环的热功率P E R n n n =有2 代入已知条件得 P n n =-04091.()×()91n -是a 1＝8，公差d ＝9的等差数列，求和公式a a n n 12+或na n n d 112+-()． 所以P W W 总×××=+-=040318313112917732.[()]. 各导电圆环总的发热功率为17710181033..×或×W W ．12．（1）此情况下，终端功率Ｐˊ＝Ｐ－ΔE ／T ＝800ｋW －9600ｋWh/24h=400ｋWη=Ｐˊ/Ｐ=400ｋW/800ｋW=50%（2）设：高压输送线路的导线电阻为r ．由题意知；原来线路损耗：P 损＝I 12 r = 400ｋW UI 1= P P 损= P(1－98%)= I 12r U ˊI 2= PU ：U ˊ= n 1：n 2 n 1：n 2=1：513．⑴ab 在两磁场中切割磁场产生的电动势E ＝BLV ＝10（V ）则ab 中的感应电流大小均为21410=+=+=r R E I （A ） 流过导体棒ab 的电流随时间变化规律如图所示⑵由电流图象得流过ab 棒的电流周期为T ＝6×10－3s 由 t R R I 22I T ＝有 ()22336102410I R s A R s --⨯⨯⨯=⨯⨯⨯有I A =有 14．（1）电站能量转化效率为：ghQW Vgh W W W ρρη===年电机电 代入数据：100101051.4100.1100036001040.811310⨯⨯⨯⨯⨯⨯⨯⨯=η≈67.1％ （2）据t W p =有P W t =241082.11040.8710⨯⨯⨯=≈192.3天 （3）升压变压器匝数比为：=⨯⨯==33021*********U U n n 9∶250 据1P ＝IU 得I ＝9.0×103A 由12%5P R I P ==损 得：R ＝2.78Ω15．当自行车车轮转动时，通过摩擦小轮使发电机的线框在匀强磁场内转动，线框中产生一正弦交流电动势，其最大值E ＝ω0BSN 式中ω0为线框转动的角速度，即摩擦小轮转动的角速度． 发电机两端电压的有效值 U ＝2/2E m设自行车车轮转动的角速度为ω1，由于自行车车轮与摩擦小轮之间无相对滑动，有 R 1ω1＝R 0ω0 小齿轮转动的角速度与自行车轮转动的角速度相同，也为ω1．设大齿轮转动的角速度为ω，有 R 3ω＝R 2ω1 由以上各式解得 ω＝(2U/BSN)(R 2r 0/R 3r 1) 代入数据得ω＝3.2s rad/s3s－九市（区）高三物理研讨会交流材料电磁场和电磁波江苏省梁丰高中提供1．过量接收电磁辐射有害人体健康．按照有关规定，工作场所受到的电磁辐射强度(单位时间内垂直通过单位面积的电磁辐射能量)不得超过某个临界值W ，若某无线电通讯装置的电磁辐射功率为P ，则符合规定的安全区域到该通讯装置的距离至少为 （ ）A ．P W πB ．P W π4C ．WP π D ．W P π4 2．关于电磁场和电磁波，下列说法正确的是 （ ）A ．电磁波是横波B ．电磁波的传播需要介质C ．电磁波能产生干涉和衍射现象D ．电磁波中电场和磁场的方向处处相互垂直3．在LC 振荡电路中产生振荡电流的过程中，理想的情况是能量没有损耗，振荡电流的振幅保持不变．但实际的振荡电路如果没有外界能量的及时补充，振荡电流的振幅总是要逐渐减小．下面的几种情况中，哪些是造成振幅减小的原因 （ ）A ．电路中电阻对电流的阻碍作用B ．线圈中铁心内感应电流产生热量C ．线圈自感电动势对电流的阻碍作用D ．向空间辐射电磁波4．某LC 振荡电路的频率为535kHz ，要将频率调为1605kHz ，可采取以下方法 （ ）A ．调节可变电容，使电容增大为原来的9倍B ．调节可变电容，使电容增加1/9倍C ．调节可变电容，使电容减小为原来的1/9D ．调节可变电容，使电容减小1/95．一个LC 振荡电路中,线圈的自感系数为L ,电容器的电容为C ,从电容器上电压达到最大值U m 开始计时,则 ( )A ．至少历时LC π,磁场能量达到最大B ．至少历时LC 2π,磁场能量达到最大 C ．在41周期的时间内,电容器放电的电量是CU m D ．在41周期的时间内,电路中的平均电流是LC U m π2 6．如图所示，LC 振荡电路在某一时刻线圈产生的磁场和电容中产生的电场方向，则由图可知 ( )A ．磁场正在减弱B ．电容器正在放电C ．线圈两端的电势差正在增大D ．线圈L 两端的电势差正在减小7．无线电广播中波段的波长范围为187～560m，为了避免邻台干扰，在一定范围内有两个相邻电台的频率至少应相差10kHz，则在此波段中，能够容纳电台的个数约为（）A．5000个B．100个C．187个D．20个8．如图所示，在甲、乙两个振荡电路中，其固有频率之比f甲：f乙等于( ) Ａ．1：2B．2：1C．2：1D．4：19．某防空雷达发射的电磁波频率为f=3×103MH Z，屏幕上尖形波显示，从发射到接受经历时间Δt=0.4ms，那么被监视的目标到雷达的距离为______km．该雷达发出的电磁波的波长为______m．10．如图所示的装置位于真空中，从阴极K发射出的电子经过与阳极间的第Ⅰ区域，从阳极的小孔A射出，经过由金属管道构成的第Ⅱ区域，离开金属管道后进入有匀强磁场的第Ⅲ区域，磁场方向如图所示．电子在上述三个区域中运动时，在第________区域会发射电磁波，其原因是___________________．11．如图所示，原线圈接频率为f的交流电源，将电感应L的副线圈接一个适当的电容器成为LC振荡电路，这种振荡和机械振动中的振动相类似，其振荡周期等于．改变电容器的电容量，当电容等于时，振荡电流的幅值可达最大值．12．如图所示LC振荡电路中的电感量L＝0.5mH，电容量C＝0.2μF，电源电动势 ＝4V，内阻不计，电阻R＝10Ω．先闭合电键K，待电路稳定后再断开K，试求：(1)振荡频率及振荡电流的最大值；(2)从断开K到电容器a板开始带正电所经历的最短时间．13．如图所示,电源电动势为E，平行板电容器的电容为C，线圈的电感为L（直流电阻不计）．当开关S接1时电容器两极板间有一个带电微粒恰好处于平衡状态，将S掷向2后，微粒在电容器两极板间运动．若从S与2接通开始计时(不考虑能量损失，设微粒没有运动到极板上), 求：⑴经过多长时间微粒的加速度达到最大？最大加速度是多少？⑵当微粒的加速度为多大时，LC回路中的电流最大？14．雷达是用来对目标进行定位的现代化定位系统．海豚也具有完善的声纳系统，它能在黑暗中准确而快速地捕捉食物，避开敌害，远远优于现代化的无线电系统．(1) 海豚的定位是利用自身发射的( )A．电磁波B红外线C．次声波D．超声波(2) 雷达的定位是利用自身发射的( )A．电磁波B．红外线C．次声波D．光波(3) 雷达定位一般用到的是微波，这是因为微波具有特性．(4) 一雷达探测敌机时发射脉冲波，某一时刻发现目标开始发射第一个脉冲，T1秒后返回接收到，接着发射第2个脉冲，又经T2秒收到反射脉冲，试求发现目标时目标距雷达多远，敌机飞行速度为多少?15．一台收音机接收电磁波的波长范围在577m到182m之间，该收音机LC回路的可变电容器的动片全部旋出时，回路中电容为39pF．求：⑴该收音机接收到的电磁波的频率范围；⑵该收音机LC回路的可变电容器的动片完全旋入时，电容多大．参考答案1．D 2．ACD 3．ABD 4．C 5．B C D 6．AC 7．B 8．B 9．由s= cΔt=1.2×105m=120km．这是电磁波往返的路程，所以目标到雷达的距离为60km．由c=fλ可得λ= 0.1m10．11.受迫，1/f1/4π2f2L. 12．16kHz 0.4A π╳10-5 s13．14．(1) D 海豚能发射超声波，它是一种频率高于2×104Hz的声波，它的波长非常短，因而能定向发射，而且在水中传播时因能量损失小，要比无线电波和光波传得远，海豚就是靠自身发出的超声波的回声在混浊的水里准确确定远处的小鱼位置而猛冲过去吞食．(2)A ①雷达既是无线电波的发射端，又是无线电波的接收端；②雷达使用的无线电波是直线性好、反射性能强的微波波段；③雷达发射的是不连续的无线电波，每次发射时间约为百万分之一秒，两次发射的时间间隔约为万分之一秒；④障碍物的距离等情况都由显示器直接显示出来．雷迭本身是一个电磁波发射和接收的统一体，靠电磁波定位．(3)波长短，直射性好，能定向发射．(4)设发现目标开始发射时相距s，敌机飞行速度为v，有(c+v)×T1/2=s (c+v)×T2/2=s-vT1解之得s=cT12/(T1+T2) v=(T1-T2)c/(T1+T2)15．。
