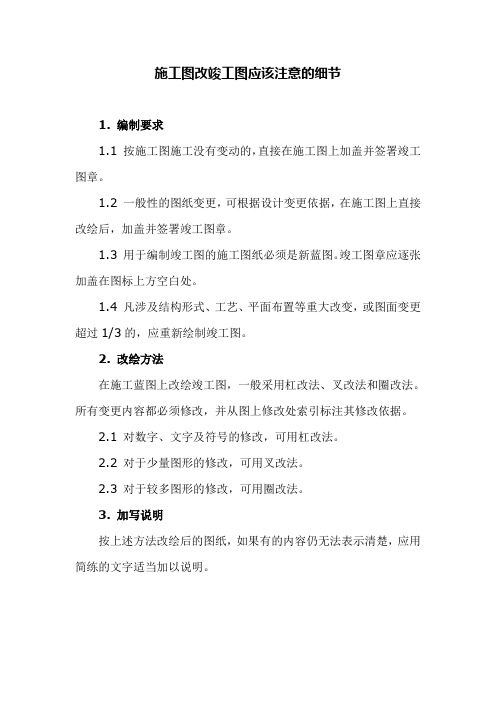

施工图改竣工图应该注意的细节

施工图改竣工图应该注意的细节
1. 编制要求
1.1 按施工图施工没有变动的，直接在施工图上加盖并签署竣工图章。

1.2 一般性的图纸变更，可根据设计变更依据，在施工图上直接改绘后，加盖并签署竣工图章。

1.3 用于编制竣工图的施工图纸必须是新蓝图。

竣工图章应逐张加盖在图标上方空白处。

1.4 凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图。

2. 改绘方法
在施工蓝图上改绘竣工图，一般采用杠改法、叉改法和圈改法。

所有变更内容都必须修改，并从图上修改处索引标注其修改依据。

2.1 对数字、文字及符号的修改，可用杠改法。

2.2 对于少量图形的修改，可用叉改法。

2.3 对于较多图形的修改，可用圈改法。

3. 加写说明
按上述方法改绘后的图纸，如果有的内容仍无法表示清楚，应用简练的文字适当加以说明。

3.1 同一变更内容涉及到多处修改时，要对所有涉及到的图纸和部位全部加以改绘，其修改依据可只在一个修改处标注，但要在此处做简要说明。

3.2 砼强度等级改变、钢筋的代换等在图上改绘难以用作图方法表达清楚时，可用索引的形式加以说明。

4. 注意事项
4.1 施工图纸目录必须加盖并签署竣工图章。

如有作废、补充的图纸，均应在施工图目录上加以标注。

4.2 改绘时要用黑色碳素墨水。

字体及其大小要与原图相协调。

绘线时要使用绘图工具，不能徒手绘制。

4.3 在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

4.4 修改的内容和有关说明均不得超过原图框。

用施工蓝图绘制竣工图应注意的问题有哪些？-工程用施工蓝图绘制竣工图应注意的问题有哪些？1、竣工图目录的问题在绘制竣工图时，应首先核对绘制竣工图目录，竣工图目录可以在原设计图纸目录基础上进行核对和修改，如图纸情况变动太大，则应根据图纸变动实际情况重新编制竣工图目录，。

所有增加和补充的图纸、局部修改的图纸，都应列入竣工图目录中。

竣工图目录中所列的图纸数量、图名、图号都应和实际的竣工图相符合。

竣工图目录中不应有相同名称的图纸出现。

2、变更依据的问题a 、竣工图绘制的依据应包括图纸会审、设计交底记录、设计变更、工程洽商等。

所有变更依据均应为实际发生了的。

所以，在绘制竣工图前，应认真审核变更依据。

已经作废的变更纪录，应在相应的变更条款后注明，避免错误的绘制。

建议绘制竣工图时从最后一份变更记录开始往前进行绘制。

b 、按规定要求，设计变更、洽商记录上每一条变更都应有对应的图纸图号，凡不符合要求，在绘制竣工图时必须将相应的图号填写在变更依据上。

设计变更的附图应统一编号，以防丢失。

c 、如果设计变更附图是正规的施工蓝图，则可以根据需要将其编入竣工图。

但设计变更上应该注明附图的去向。

3、在绘制竣工图时，对于不同设计单位设计的同一个专业的图纸应该如何进行汇总的问题a、通过图纸目录，找出对应关系，对原图纸目录进行修改和补充，工程《用施工蓝图绘制竣工图应注意的问题有哪些？》(https://www.)。

再根据变更的具体内容绘制竣工图。

一定要注意不同设计单位图纸之间的关联关系。

组卷由总包（汇总单位）统一完成。

b 、如不同单位设计的同一专业的图纸，其之间没有什么关系，则可以分别绘制竣工图，分别组卷。

不需要汇总。

c 、所有施工图图签必须签章齐全，否则不能作为绘制竣工图之用。

4、同一张施工图上的内容，分别有不同的施工单位施工，其竣工图绘制的问题a、原则上应由各施工单位分别在同一张施工图上进行竣工图的绘制，绘制完毕后加盖各自的竣工图章。

竣工图编制1、编制形式（1）、按施工图施工没有变动的，在原施工图上加盖竣工图章（2）、施工图只有一般局部变更，可在原图上修改，修改后盖图章（3）、有重大的变更，无法在原图上修改的，重新编竣工图（4）、原设计没有，施工新增加的内容或施工图被取消的，均要重新编竣工图2、竣工图更改方法（1）、杠改法：文字、数字修改，用粗实线划去，在上方或下方写上正确的，上方或下方没有地方写，用圈引出，并注明更改依据（文号或编号）（2）、叉改法：线条修改（3）、圈改法：局部的修改3、竣工图更改的要求：必须注明更改的依据和更改日期4、重新绘制竣工图（1）、不保留修改前的痕迹，变更依据在标题栏内或说明中标注（2）、竣工图章内容填写齐全、清楚，不得代签（3）、红色印泥，不易褪色竣工图编制注意事项竣工图必须与竣工时实际情况相符合；竣工图不得直接用原设计图替代，（无变更的可直接加盖竣工图章，变更符合划改、杠改条件的可直接在原图上修改后加盖竣工图章，变更重大的必须重新制图，并加盖竣工图章），封面要改为竣工图，竣工图必须有竣工图说明，不能是原有的施工图说明。

上报的竣工图表显示数据应与竣工实际统计数量一致。

2、竣工图说明应含以下内容：工程概况设计技术标准设计变更情况，含重大变更，一般变更，并注明变更依据施工组织情况，必须是结合工程实际发生的施工组织情况，而不是原施工图设计中的施工组织设计关键工序工艺施工技术方案其它事项3、竣工图必须加盖竣工图章，竣工图章除项目名称和标段外，其它均应加盖施工单位公章和相关技术人员签字。

竣工图章上技术负责人由总工签字、审核由项目经理签字、监理负责人由总监签字。

4、竣工图必须用A3纸，装A3盒按归档要求组卷归档，分标段编排档号，编写页码、装订和贴脊背。

档案盒内可放多册竣工图，但必须按顺序放档案封面、卷内目录、竣工图和备考表。

竣工图章个别盖在竣工图纸背面的，复印件要加盖竣工图章。

竣工图更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1 竣工图的类型：1 利用施工蓝图改绘的竣工图；2 在二底图上修改的竣工图；3 重新绘制的竣工图；4 用CAD绘制的竣工图。

3.2 竣工图绘制要求1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图需要注意什么-竣工图的注意事项
竣工图需要注意什么-竣工图的注意事项
竣工图是建设项目档案的重要组成部分,是工程竣工档案的核心。

下面，店铺为大家讲讲竣工图的注意事项，快来看看吧!
1.凡是结构形式、工艺、平面布置、项目等发现的重大改变或变更部分不能在原施工图上改绘的，应重新绘制竣工图，加盖竣工图章，重新绘制的图纸必须有图名和图号，图号可按原图编号。

2.凡是用于改绘竣工图的图纸，都必须是新蓝图或绘图仪绘制的白图，不得使用旧图或复印的图纸。

3.各专业竣工图必须编制图纸目录，作废的图纸在目录上扛掉，补充的图纸必须在目录上列出图名和图号，并加盖竣工图章和由相关人员亲自签署上姓名。

4.竣工图的编制应按照单位工程并根据专业的不同，系统地进行分类和整理。

5.凡是按照施工图施工的工程，由竣工图编制单位在施工图(干净的蓝图)的图签附近的空白处，加盖竣工图章，并由相关人员亲自签署好姓名。

6.凡是一般性的.图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，标明变更修改依据，并加盖及签署竣工图章。

7.竣工图必须符合有关制图标准的要求，绘制的竣工图必须准确、清楚、完整、能够真实地反映工程实际情况。

8.竣工图绘制的具体规定
(1)在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

(2)修改时，对字、线、墨水的使用，应按下列规定进行。

A.字体及大小应与原图一致，严禁错、别、草字;
B.一律使用绘图工具，不得徒手绘制;
C.凡是将洽商作为竣工图的，必须符合建筑制图要求，并作附图附在图纸之后。

下载全文。

建筑竣工图有哪些注意事项
1.竣工图的编制应按照单位工程并根据专业的不同，系统地进行分类和整理。

2.凡是按照施工图施工的工程，由竣工图编制单位在施工图（干净的蓝图）的图签附近的空白处，加盖竣工图章，并由相关人员亲自签署好姓名。

3.凡是一般性的图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，标明变更修改依据，并加盖及签署竣工图章。

4.凡是结构形式、工艺、平面布置、项目等发现的重大改变或变更部分不能在原施工图上改绘的，应重新绘制竣工图，加盖竣工图章，重新绘制的图纸必须有图名和图号，图号可按原图编号。

5.凡是用于改绘竣工图的图纸，都必须是新蓝图或绘图仪绘制的白图，不得使用旧图或复印的图纸。

6.各专业竣工图必须编制图纸目录，作废的图纸在目录上扛掉，补充的图纸必须在目录上列出图名和图号，并加盖竣工图章和由相关人员亲自签署上姓名。

7.竣工图必须符合有关制图标准的要求，绘制的竣工图必须准确、清楚、完整、能够真实地反映工程实际情况。

8.竣工图绘制的具体规定：
（1）在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

（2）修改时，对字、线、墨水的使用，应按下列规定进行。

A、字体及大小应与原图一致，严禁错、别、草字；
B、一律使用绘图工具，不得徒手绘制；
C、凡是将洽商作为竣工图的，必须符合建筑制图要求，并作附图附在图纸之后。

竣工图类型内容与要求竣工图就是建筑工程竣工档案得重要组成部分,就是工程建设完成后主要凭证性材料,就是建筑物真实得写照,就是工程竣工验收得必备条件,就是工程维修、管理、改建、扩建得依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1、1 凡按施工图施工没有变动得,由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1、2 凡一般性图纸变更,编制单位可根据设计变更依据,在施工图上直接改绘,并加盖及签署竣工图章。

1、3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%得,应重新绘制竣工图。

重新绘制得图纸必须有图名与图号,图号可按原图编号。

1、4 编制竣工图必须编制各专业竣工图得图纸目录,绘制得竣工图必须准确、清楚、完整、规范、修改必须到位,真实反映项目竣工验收时得实际情况。

1、5 用于改绘竣工图得图纸必须就是新蓝图或绘图仪绘制得白图不得使用复印得图纸。

1、6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色得绘图墨水。

2、主要内容2、1 竣工图应按单位工程,并根据专业、系统进行分类与整理。

2、2 竣工图包括以下内容:2、2、1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图(综合布线、保安监控、电视天线、火灾报警、气体灭水等)通风空调竣工图地上部分得道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分得各种市政、电力、电信管线等竣工图3、竣工图得类型3、1 利用施工蓝图改绘得竣工图3、2 在二底图上修改得竣工图3、3 重新绘制得竣工图4、竣工图绘制要求4、1 利用施工蓝图改绘得竣工图在施工蓝图上一般采用杠(划)改、叉改法,局部修改可以圈出更改部位,在原图空白处绘出更改内容,所有变更处都必须引划索引线,并注明更改依据。

在施工图上改绘,不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

竣工图目录策略与实施
1、认真阅读合同，与项目部施工员、预算员开会找经营点，了解
合同类型，适当放量等。

2、整理设计变更，修改变更的部分。

3、将过程中来、往联系设计变更融入竣工图内。

4、竣工图中每个空间六个面都要在图纸中体现。

5、原图纸节点，取代不合理节点。

6、整合隐蔽节点和隐蔽节点按照项目特征描述进行或以现场实际
做法为准（需要联系单、变更单并签证）。

7、在竣工图上可根据实际情况尽量使用通用节点。

8、标注、尺寸、材质和节点名称需要标注清楚。

9、原设计图纸内标有、厂家深化、厂家提供等字体描述需要按现
场实际情况绘制。

10、项目经理主导与施工员、预算员沟通需要经营的部分、适当放
量。

11、去现场核实尺寸，保证图纸与现场尺寸误差在2cm以内。

平、
顶、地造型必须以现场为准。

12、补充原图纸缺失的立面、节点。

13、绘制完成图纸交由施工员、预算员审核并告之项目经理。

14、图框及图框信息需充分与甲方沟通，图幅大小、几份、打印蓝
图交由项目部。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分,是工程建设完成后主要凭证性材料，是建筑物真实的写照,是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1。

1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章.1。

2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40％的,应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号.1.4 编制竣工图必须编制各专业竣工图的图纸目录,绘制的竣工图必须准确、清楚、完整、规范、修改必须到位,真实反映项目竣工验收时的实际情况。

1。

5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1。

6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水.2、主要内容2。

1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2。

2 竣工图包括以下内容:2。

2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3。

1 利用施工蓝图改绘的竣工图3。

2 在二底图上修改的竣工图3。

3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线,并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成局部，是工程建立完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建工程均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡构造形式、工艺、平面布置、工程等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、标准、修改必须到位，真实反映工程竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图标准要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进展分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图构造竣工图、钢构造竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图〔综合布线、保安监控、电视天线、火灾报警、气体灭水等〕通风空调竣工图地上局部的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下局部的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠〔划〕改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
