18、A20-1F413003 防渗墙施工技术-0519

Construction & Decoration建筑与装饰2023年10月上 175水利堤防加固工程中防渗墙施工技术江晓舜广西科源工程咨询有限责任公司 广西 南宁 530022摘 要 在水利工程中，防渗墙是保证工程安全稳定的重要措施之一。

本文将全面介绍水利堤防加固工程中防渗墙施工技术，包括悬挂式防渗墙、半封闭防渗墙、全封闭防渗墙、防渗墙组合钻机开槽法、防渗墙小直径深层搅拌桩法和防渗墙射水法等，并探讨其特点、优缺点和适用范围；对于施工流程和注意事项进行了详细的介绍，以帮助读者更好地理解和应用这些技术手段，从而为水利堤防加固工程的安全稳定提供保障。

关键词 水利工程；堤防加固；防渗墙Construction Technology of Cutoff Wall in Hydraulic Dike Reinforcement ProjectJiang Xiao-shunGuangxi Keyuan Engineering Consulting Co., Ltd., Nanning 530022, Guangxi Zhuang Autonomous Region, ChinaAbstract In hydraulic engineering, cutoff wall is one of the important measures to ensure the safety and stability of the project. This paper will comprehensively introduce the construction technology of cutoff wall in hydraulic dike reinforcement engineering, including hanging cutoff wall, semi-enclosed cutoff wall, fully enclosed cutoff wall, cutoff wall combination drill slotting method, cutoff wall small diameter deep mixing pile method and cutoff wall water injection method, and discuss its characteristics, advantages and disadvantages and scope of application. The construction process and matters needing attention are introduced in detail to help readers better understand and apply these technical means, so as to provide guarantee for the safety and stability of the hydraulic dike reinforcement project.Key words hydraulic engineering; dike reinforcement; cutoff wall引言水利堤防工程是一种建设工程，旨在控制水流和洪水，防止洪水泛滥，并保护周边地区免受洪水灾害的影响。

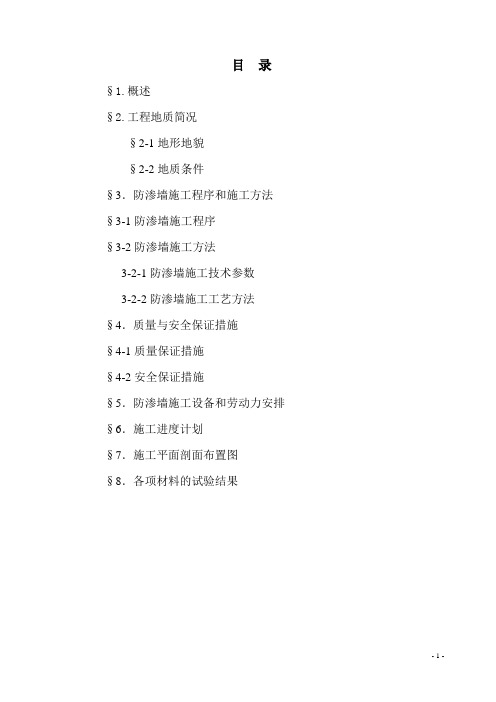

目录§1.概述§2.工程地质简况§2-1地形地貌§2-2地质条件§3．防渗墙施工程序和施工方法§3-1防渗墙施工程序§3-2防渗墙施工方法3-2-1防渗墙施工技术参数3-2-2防渗墙施工工艺方法§4．质量与安全保证措施§4-1质量保证措施§4-2安全保证措施§5．防渗墙施工设备和劳动力安排§6．施工进度计划§7．施工平面剖面布置图§8．各项材料的试验结果§1.概述金汉拉扎水电站是尼汝河流域梯级电站的第二级电站，拦河坝是水电站的永久性建筑物，建筑物级别为三级。

拦河坝为混凝土溢流坝，坝顶长94.15m，坝顶高程2328m，最低坝底高程2306m，相应坝高22m，正常蓄水位2325.00m。

混凝土防渗墙属于拦河坝坝基防渗处理的一部分，防渗墙顶总长为77.18m，防渗墙顶高程分为三个部分，左坝溢流坝段，泄洪冲砂闸段坝基防渗墙顶高程为2305.4m；右岸溢流坝段和刺墙段坝基防渗墙顶高程为2308.9m；冲砂闸段坝基防渗墙顶高程为2306.9m。

根据防渗墙的设计图计算，防渗墙的最大深度为40m，处于河床段，向左右两岸方向深度逐渐减小至0.0m 。

防渗墙范围底线呈弧形，详见防渗墙剖面图。

根据拦河坝主体工程的施工进度安排，防渗墙亦分为两期施工，第一期为右坝即溢流坝段，冲砂闸段与刺墙段的坝基防渗墙施工，总长为42.62m；第二期为左坝基泄洪冲砂闸段溢流坝段的坝基防渗墙施工总长为34.56m。

详见防渗墙施工平面布置图。

一、工程量：依据招标文件防渗墙混凝土浇筑方量为1502m3，防渗墙造孔槽段面积为2500㎡，防渗墙施工附属临时工程导向槽、倒渣平台、排水沟混凝土方量为110 m3。

二、工期：防渗墙一期施工有效工期为50天，二期施工有效工期为40天。

§2.工程地质简况§2-1地形地貌坝址区属深切割高山峡谷地形，河道较狭窄。

防渗墙施工技术防渗墙施工技术导语：防渗墙是一种修建在松散透水层或土石坝(堰)中起防渗作用的地连续墙。

防渗墙技术在20世纪50年代起源于欧洲，因其结构可靠、防渗效果好、适应各类地层条件、施工简便以及造价低等优点，尤其是在处理坝基渗漏、坝后“流土”、“管涌”等渗透变形隐患问题上效果良好，在国内外得到了广泛的应用。

我国水利水电覆盖层及土石围堰等有防渗压力的防渗处理一般首选防渗墙。

一、深层搅拌桩连续造墙施工技术深层搅拌水泥土防渗墙采用单轴、多轴深搅桩机施工。

其原理是用深搅桩机钻孔至预定深度，向孔中注入水泥浆液，用螺旋型钻头进行搅拌，尽量使土体和水泥浆强制拌合均匀而凝结，形成水泥土柱，互相搭接成墙，起到防渗作用。

1.双动力三头深层搅拌桩机的施工方法搅拌桩机按防渗墙轴线定位，依据桩机上的连通管调平机座，偏斜率应小于5‰。

桩位对中偏差不大于50mm.安水泥浆液制备系统，水泥浆液严格过滤，在灰浆搅拌机和集料斗前各设一过滤网。

管线连接：用压力胶管连接灰浆泵出口与深层搅拌机的送浆管进口。

试运转。

调整搅拌速度，不得超过设计规定值的10%;调整提升速度，一般控制在1m/min左右;送浆管路和供水管路通畅;各种仪表应能正确显示，检测数据准确。

喷浆搅拌下沉。

先启动浆泵至钻头出浆，再启动主机，使其正向转动，并选钻头向下推进挡，直至设计深度。

喷浆搅拌提升。

当钻进至设计深度时，停钻灌注水泥浆30s，直至孔口返浆，反向旋转提升钻杆，继续注浆，保持孔口微微返浆。

当搅拌头提至设计桩顶时，停止提升，搅拌、喷浆数秒，以保证桩头均匀密实。

复搅。

搅拌、喷浆数秒后搅拌头正向转动向下推进至设计深度，再反向转动提至桩顶。

此时灌注水泥浆量适当控制(以不堵塞管路为准)。

清洗管路。

向集料斗中注入清水，开启灰浆泵清洗管路中残留的水泥浆，直到搅拌头出浆孔喷出清水，并用人工清除粘附在搅拌头上的软土。

然后，移机进行下一个桩的.施工。

2.单头深层搅拌桩机施工方法单头机与多头机施工步骤一样，桩机成墙时，单头机比多头机多一个循环，而且不分序。

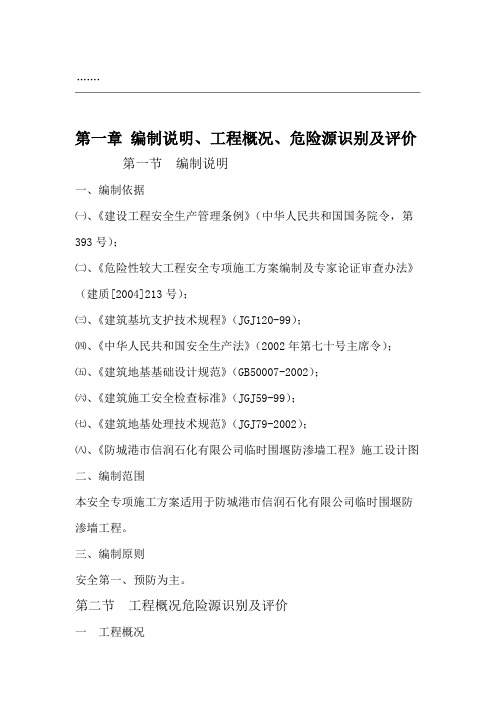

·······第一章编制说明、工程概况、危险源识别及评价第一节编制说明一、编制依据㈠、《建设工程安全生产管理条例》（中华人民共和国国务院令，第393号）；㈡、《危险性较大工程安全专项施工方案编制及专家论证审查办法》（建质[2004]213号）；㈢、《建筑基坑支护技术规程》（JGJ120-99）；㈣、《中华人民共和国安全生产法》（2002年第七十号主席令）；㈤、《建筑地基基础设计规范》（GB50007-2002）；㈥、《建筑施工安全检查标准》（JGJ59-99）；㈦、《建筑地基处理技术规范》（JGJ79-2002）；㈧、《防城港市信润石化有限公司临时围堰防渗墙工程》施工设计图二、编制范围本安全专项施工方案适用于防城港市信润石化有限公司临时围堰防渗墙工程。

三、编制原则安全第一、预防为主。

第二节工程概况危险源识别及评价一工程概况本合同段为防城港市信润石化有限公司临时围堰防渗墙工程，工程位于广西壮族自治区防城港市东部吹填区，防城港东湾口的渔澫岛东岸，与防城港电厂隔暗埠口江相望。

本工程采用土石围堰及塑性混凝土防渗墙设计。

围堰顶宽 10m，长1679.735m，顶高程 6.5m；塑性混凝土防渗墙总里程为： FK0+000～FK2+596.571，宽 0.6m，顶高程 5.2m。

我方施工防渗墙长约1300m 左右。

···．·······危险源识别二主要危险源有防渗墙施工 1（）高处坠落。

2）起重伤害。

（ 3）机械伤害。

（ 4）触电（ 5）坍塌（防渗墙施工第二章概况一、施工工艺经过现场考察和设计图纸的要求以及对施工现场地质情况的了解，本①测量放样、②导墙施工、③泥浆制作、④项目防渗墙的施工工艺过程是: 钻接头孔、⑤抓槽施工、⑥浇塑性混凝土、⑦泥浆废渣处理。

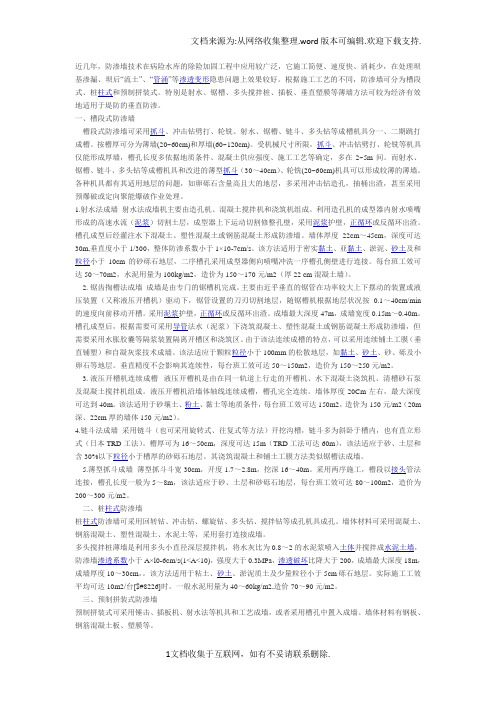

近几年，防渗墙技术在病险水库的除险加固工程中应用较广泛，它施工简便、速度快、消耗少，在处理坝基渗漏、坝后“流土”、“管涌”等渗透变形隐患问题上效果较好。

根据施工工艺的不同，防渗墙可分为槽段式、桩柱式和预制拼装式。

特别是射水、锯槽、多头搅拌桩、插板、垂直塑膜等薄墙方法可较为经济有效地适用于堤防的垂直防渗。

一、槽段式防渗墙槽段式防渗墙可采用抓斗、冲击钻劈打、轮铣、射水、锯槽、链斗、多头钻等成槽机具分一、二期跳打成槽。

按槽厚可分为薄墙(20~60cm)和厚墙(60~120cm)。

受机械尺寸所限，抓斗、冲击钻劈打、轮铣等机具仅能形成厚墙，槽孔长度多依据地质条件、混凝土供应强度、施工工艺等确定，多在2~5m间。

而射水、锯槽、链斗、多头钻等成槽机具和改进的薄型抓斗（30～40cm）、轮铣(20~60cm)机具可以形成较薄的薄墙。

各种机具都有其适用地层的问题，如卵砾石含量高且大的地层，多采用冲击钻造孔，抽桶出渣，甚至采用预爆破或定向聚能爆破作业处理。

1.射水法成墙射水法成墙机主要由造孔机、混凝土搅拌机和浇筑机组成。

利用造孔机的成型器内射水喷嘴形成的高速水流（泥浆）切割土层，成型器上下运动切割修整孔壁，采用泥浆护壁，正循环或反循环出渣。

槽孔成型后经灌注水下混凝土、塑性混凝土或钢筋混凝土形成防渗墙。

墙体厚度22cm～45cm，深度可达30m,垂直度小于1/300，整体防渗系数小于1×10-7cm/s。

该方法适用于密实黏土、亚黏土、淤泥、砂土及和粒径小于10cm的砂砾石地层，二序槽孔采用成型器侧向喷嘴冲洗一序槽孔侧壁进行连接。

每台班工效可达50～70m2，水泥用量为100kg/m2，造价为150～170元/m2（厚22 cm混凝土墙）。

2. 锯齿掏槽法成墙成墙是由专门的锯槽机完成。

主要由近乎垂直的锯管在功率较大上下摆动的装置或液压装置（又称液压开槽机）驱动下，锯管设置的刀刃切割地层，随锯槽机根据地层状况按0.1～40cm/min 的速度向前移动开槽。

防渗墙施工方案防渗墙（防水隔离层）是在建筑结构的内部或外部，以抵御水液渗透而建造的一道屏障。

防渗墙施工是建筑工程中的一项重要工作，其主要目的是避免水渗漏对建筑物结构造成损害，同时提高建筑物的耐久性和使用寿命。

常规防渗墙构造形式常规防渗墙构造形式主要包括三种类型：混凝土墙体防渗墙、隔离层防渗墙和刚性屏障防渗墙。

混凝土墙体防渗墙混凝土墙体防渗墙是在混凝土结构内部施工隔离层，由具有防水和保温性能的材料组成，如：防水涂料、水泥渗透结晶、聚氨酯发泡材料等。

混凝土墙体防渗墙的施工具有一定技术难度，需要严格控制质量，保证施工质量。

隔离层防渗墙隔离层防渗墙是在建筑结构的外墙表面，设置防水隔离层。

该隔离层可以通过预制板、防水卷材、涂层等材料来实现，而施工较为简单，便于控制质量。

刚性屏障防渗墙刚性屏障型防渗墙主要采用抗渗混凝土、硬质胶等材料进行构造。

该构造形式防水效果好，特别适用于水压较大的区域，如水坝、水闸等。

防渗墙施工方案防渗墙施工方案是根据具体的施工条件，结合常用的施工工艺和材料，制定出的具体施工程序和方法，其目的是确保施工过程中的安全性、环保性和经济性。

施工前准备施工准备包括施工计划、防渗墙材料的选取以及现场施工条件的评估等。

在施工前，施工方需根据设计图纸、施工方案等法规要求，制定详细的施工计划和文件。

在防渗墙材料的选取方面，需要选择具有优异防水、抗渗性能的材料。

此外，施工方还需考察现场施工条件，确保施工现场的安全性和环保性。

施工步骤防渗墙施工主要包括以下步骤：1.表面处理：表面处理是防渗墙施工的重要步骤，它包括剥除墙体原有的油漆、装饰材料等，然后进行混凝土毛面处理，提高墙面的粘附性。

2.材料处理：防渗墙材料主要包括防水涂料、防渗剂、隔离层、保温材料等。

在施工前，需要对防渗墙材料进行处理，如采用聚合物乳液作为基底涂料，需要按比例稀释并混合均匀。

3.涂材料：施工方根据施工图纸，按照墙体结构依次进行涂材料，通常需要涂刷2~3遍，每遍之间需有充分干燥时间。

防渗墙施工技术措施（1）混凝土防渗墙成槽施工中，始终保持孔内泥浆在导墙下30～50cm以内，随时观察泥浆液面，防止大漏浆发生，泥浆采用钙基质膨润土粉高速搅拌机搅拌，新拌制膨润土泥浆膨化24小时后使用；（2）成槽施工中遇孤石、陡坡等实施爆破裂解技术，先做出爆破方案、计划、安全措施等技术文件报监理批复，当实施水下钻孔爆破时，槽内导向管必须在孔口固定牢靠。

在水深小于10m时，钻机应移开孔位不小于5.0m。

当实施水下爆破聚能爆破时，一次起爆破药量：一期槽不得大于3.0kg，二期槽不得大于2.5kg或监理规定的炸药量。

（3）无论孔内定向聚能爆破还是孔内钻孔爆破，每次爆破后，槽孔内泥浆液面都有可能下降，要预先采取措施，以便及时予以补充。

（4）成槽穿越砂层时，根据砂层密实度情况，增大泥浆比重，选用浓浆固壁，钻进时采用抽筒法出渣；遇流砂层时，采用孔底注入浓水泥浆或回填粘土加片石材料，改善砂层结构，利于钻孔成槽。

（5）槽孔的清孔采用抽筒法或潜水砂石泵抽取法。

对二期槽，清孔换浆前或清孔过程中用钢丝刷分段刷洗槽段接头混凝土壁的泥皮，以达到刷子上不带泥屑，孔底淤积不再增加为止。

若因特殊原因，不能在4小时内开浇混凝土，则在混凝土开浇前必须进行二次清孔，二次清孔采用泵吸反循环法，使孔底淤积厚度不大于设计要求。

（6）槽孔的接头采用接头管法，对于Ⅰ、Ⅱ期槽孔接头套接孔的两次孔中心任意一深度的偏差值不大于规范规定墙厚的1/3。

（7）防渗墙各槽孔的施工顺序在正常情况下，应先完成一期槽孔施工，并完成混凝土浇筑。

再钻进二期槽孔施工。

考虑到冲击造孔时的震动，对相临墙体成槽施工可能会产生影响，易发生塌孔漏浆等孔内事故。

为了保证相临墙体的成槽安全，减少施工荷载，施工时可采取减慢混凝土浇筑上升速度、缩短槽孔长度、钻机采取分散施工布置等措施。

防渗墙施工方案1. 引言防渗墙是建筑工程中重要的一部分，其作用是防止水或湿气从墙体渗透进入建筑物内部。

本文将介绍一种基于现代化技术和材料的防渗墙施工方案，以提高建筑物的防水性能。

2. 材料准备在施工防渗墙之前，需要准备以下材料和工具：•防水涂料•防水卷材•防水胶•墙体处理剂•刷子、滚筒等涂料施工工具•防水卷材施工工具•电钻、螺丝刀等基本工具3. 施工步骤3.1. 墙体处理首先，对待施工的墙体进行处理。

清除墙体表面的灰尘、油污等杂质，并修补墙体上的裂缝和洞孔。

使用墙体处理剂涂刷在墙体表面，以增加墙体的附着力和强度。

3.2. 防水涂料施工在墙体处理完成后，使用刷子或滚筒将防水涂料均匀地涂刷在墙体表面。

涂刷方向应垂直于墙面，确保涂料完全覆盖墙面，并注意避免涂料的滴落和粘结。

根据涂料的使用说明，进行涂刷的次数和间隔时间。

3.3. 防水卷材铺设当防水涂料干燥后，将防水卷材铺设在墙体上。

首先，使用防水胶将卷材的两端固定在墙角处，并确保卷材与墙体表面紧密接触。

然后，逐渐将卷材铺展到墙体的其他部分，使用钉子或胶水将其固定在墙面上。

3.4. 边缘处理在卷材完全铺设后，需要进行边缘处理以防止渗水。

使用防水胶将卷材的边缘贴合在墙角处，并确保贴合紧密。

同时，检查卷材和墙体之间是否存在空隙，如有必要，使用防水胶进行填补。

3.5. 检测和修复完成防渗墙的施工后，进行检测和修复工作。

使用水龙头或喷水器对防渗墙进行水密性测试，检查墙体各个部分是否存在渗水现象。

如发现渗水问题，立即修复，并重新测试直到墙体完全密封。

4. 结论通过使用本文介绍的防渗墙施工方案，可以提高建筑物的防水性能，并有效预防因水渗透而造成的损害。

在施工过程中，需要注意材料的选择和施工步骤的执行，以确保防渗墙的质量和效果。

同时，定期维护和检测防渗墙的状况也是必要的，以保证其长期有效性。

注意：本文仅提供一种防渗墙施工方案的参考，具体的施工步骤和材料需根据实际情况和相关规范进行调整。

建筑工程中防渗墙的施工技术方法水工建筑结构设计中，基础防渗透措施有多种，例如：砼防渗墙、高压旋喷、摆喷砼防渗墙、土工膜防渗、砼防渗墙结合土工膜防渗等。

重要的水工建筑物(如水电站)还设有深层防渗帷幕，有用钻孔灌浆形成地下深层防渗墙的。

防渗墙的施工工法，在过去的文献资料中提出过不少，但往往是针对大型水利水电工程，且对施工所应具备的条件要求较高。

山西省引黄工程总干三级泵站场区基岩面上均为砂砾石地层，在该项目防渗墙施工中，采用冲击钻孔泥浆正循环法出碴施工，取得了较好的效果。

本方法适用于场地狭小的中小型水工建筑物防渗墙施工。

一、工艺特点及适用范围1、工艺特点①设备简单，对场地条件要求低，使用灵活方便。

②泥浆可循环利用，减少粘土资源的浪费。

③成孔质量较好，经济效益明显。

2、适用范围适用在松散冲洪积地层、有液化或淤泥质等复杂地层中的防渗墙施工，要求防渗墙深度≤50m、墙体宽度在0．6-1．Om范围内。

二、主要施工工艺1、平整场地：根据现场已有资料特别是地下水位资料，确定最低施工平台高程进行场地平整，形成完整的施工现场。

2、测量放线：根据设计图纸测放出防渗墙施工轴线。

3、修筑砼导向槽：按施工方案修筑砼导向槽(关于槽的结构有木制、钢木混合式混凝土等形式，可根据实际条件合理确定)。

4、划分施工槽段：根据砼浇筑强度，合理划分施工槽段，选取施工方法。

常用施工方法为二期槽段分期施工法，接头处套接0．6倍墙宽。

另外还有分槽段连续施工法，接头处套接一钻，形成连续墙。

槽段长度均应根据墙体深度、厚度，地质水文情况，泥浆护壁能力，以及砼浇筑速度来确定。

5、进行槽段施工(一、二期)。

三、主要施工方法1．根据划分的槽段长度，确定主孔钻孔数量、位置和副孔壁打长度(本方法一般不考虑采用孔内接碴斗)，按照先施工主孔、后劈打副孔的顺序施工。

主孔采用十字圆形铸钢钻头依次施工主孔，然后用鼓形钻头将剩余土体劈打修平。

形成槽孔后，用钻机上下拉动槽头刷清理槽壁至合乎规范要求。
