国标谐波限值
《中华人民共和国国家标准GB/T 14549-1993》对公用电网谐波有着明确的限值规定。

1、公共电网谐波电压（相电压）限值
表1：公共电网谐波电压（相电压）
2、谐波电流允许值
公共联接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表2种规定的允许值。

当公共联接点处的最小短路容量不同于基准短路容量时，表2中的谐波电流允许值的换算见附录B（补充件）。

表2：注入公共联接点的谐波电流允许值
注：220kV基准短路容量取2000 MVA。

100次谐波标准表
在电力系统中，谐波是指与电源频率的整数倍有关的频率成分。

谐波可能对电力系统和相关设备造成不良影响，因此通常需要进行谐波分析和监测。

标准表是用于规定或记录谐波水平的工具之一。

以下是一个简化的谐波标准表示例，列出了1至100次谐波的标准限值。

实际的标准表可能根据国家、行业规范或电力设备的性质而有所不同。

说明：
•谐波次序表示谐波的次数，例如，1表示基波，2表示第二次谐波，以此类推。

•标准限值表示对应谐波的百分比限制，即该谐波的电压或电流含有的百分比。

•标准限值通常以百分比表示，表示在电力系统中，特定谐波成分的百分比不能超过规定的限制。

这个表是一个简单的示例，实际的标准表可能包含更多的信息，例如特定频率范围内的限值、不同电压级别的限值等。

在进行谐波分析和监测时，参考相应的国家或地区的电力标准是非常重要的。

机房验收电源谐波要求标准一、电源谐波测量1.1定义电源谐波是指电源电流或电压波形中产生的非正弦波分量。

1.2测量要求在验收机房电源时，应采用合适的测量设备对电源谐波进行定量和定性分析，确保电源谐波在规定限值内。

二、谐波限值2.1交流电源谐波限值应遵循国际电工委员会(IEC)标准，将谐波电流限制在一定范围内。

具体限值如下：IEC61000-3-2:第2级限制，单次谐波电流最大允许值不应超过基波电流的35%。

IEC61000-3-3:第3级限制，单次谐波电流最大允许值不应超过基波电流的5%。

2.2直流电源谐波限值对于直流电源，主要关注电压谐波畸变率。

畸变率应不超过额定电压的5%。

三、电源质量3.1电压波动电压波动应保持在一定范围内，以保证设备正常运行。

一般要求电压波动不超过±5%。

3.2频率波动频率波动会影响设备性能和稳定性。

一般要求频率波动不超过±0.5Hz。

四、三相不平衡度4.1三相不平衡定义三相不平衡是指三相电流或电压幅值不一致或相位偏差。

4.2三相不平衡限值一般要求三相不平衡度不超过±5%。

五、瞬态过电压5.1瞬态过电压定义瞬态过电压是指电源在短时间内出现的电压升高或降低现象。

5.2瞬态过电压限值瞬态过电压应保持在设备承受范围内，避免对设备造成损坏。

一般要求瞬态过电压不超过额定电压的10%。

六、浪涌电流6.1浪涌电流定义浪涌电流是指短时间内电源电流的突然增大或减小。

6.2浪涌电流限值浪涌电流应保持在设备承受范围内，避免对设备造成损坏。

一般要求浪涌电流不超过额定电流的50%。

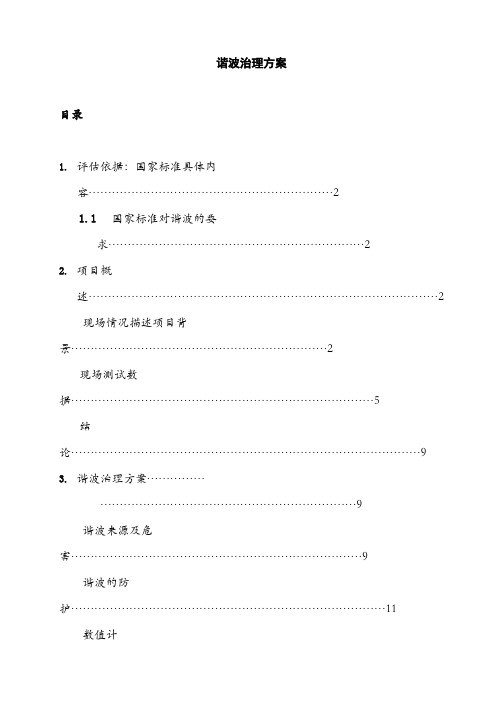

谐波治理方案目录1.评估依据：国家标准具体内容 (2)1.1国家标准对谐波的要求 (2)2.项目概述 (2)现场情况描述项目背景 (2)现场测试数据 (5)结论 (9)3.谐波治理方案…………… (9)谐波来源及危害 (9)谐波的防护 (11)数值计算 (12)设计选型 (14)4.PQFS有源滤波器介绍 (16)工作原理 (16)PQFS有源滤波器技术数据 (19)安装方式 (20)控制技术 (20)无功补偿功能 (21)PQFS典型应用效果 (21)5.PQFS有源滤波器照片 (22)1. 评估依据：国家标准具体内容1．1 国家标准对谐波的要求：根据中华人民共和国国家标准《电能质量、公用电网谐波》GB/T14549-93中规定公用电网谐波电压（相电压）、电流限值如下：1）谐波电压限值公用电网谐波电压（相电压）不应超过下表中规定的允许值。

2）谐波电流限值a)公共连接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过下表中规定的允许值。

电压Kv 短路容量MVA10 786210 100b)同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的协议容量与其公共连接点的供电设备容量之比进行分配。

2．项目概述2．1 现场情况描述项目背景1）测试现场描述公司车间供电系统进行谐波检测，本次测试仪器选用FLUKE 435 电能质量测试仪，测试点分别设置在低压配电房总进线开关的输出端（见图一）、阴极涂布机密母插接箱电源开关的输出端（见图二）、化成机密母插接箱电源开关的输出端（见图三）、搅拌机控制箱电源开关的输出端（见图四）。

经现场测试，线路存在较大的谐波电流，主要谐波次数为3次、5次、7次、11次。

由于供电系统电能质量恶劣，谐波畸变率高，给设备的正常运行带来了极大的安全隐患。

2）测试点3#变图一、低压配电房测试点示意图图二、阴极涂布机测试点示意图图三、化成机测试点示意图图四、搅拌机测试点示意图2．2 现场测试数据2．2．1 低压配电房测试数据1）电压波形图2）电流波形图3）谐波电流计量屏幕4）谐波电压计量屏幕5）谐波频谱屏幕6）记录数据附录一：低压配电房测试记录数据；附录二：低压配电房测试谐波频谱全图。

谐波电流发射限值（设备每相输入电流
≤16a）电磁兼容限值第1部分
符合IEC -3-2的电磁兼容（EMC）限值是对主要低压电气设备和系统的标准之
一，它规定了设备谐波电流发射限值。

IEC -3-2规定，设备每相输入电流≤16a时，其谐波电流发射限值不得超过IEC -3-2中规定的范围。

这些范围以电流倍数和百分比表示，由频率和输入电流确定。

IEC -3-2规定频率范围为50Hz-100KHz，谐波电流发射限值从3倍输入电流开始，随着频率的增加而增加，最高不得超过125倍输入电流；同时，在50Hz-5KHz的频率范围内，谐波电流发射限值不得超过50％的有效值。

IEC -3-2的规定对于保证低压电气设备和系统的安全性和可靠性非常重要，其谐波电流发射限值的规定是保证设备正常运行的关键技术指标之
一。

因此，设备每相输入电流≤16a时，必须严格按照IEC -3-2规定的谐波电流发射限值来设计和制造设备，以确保设备的正常运行和有效的EMC性能。

谐波电流测试方法
谐波电流测试谐波电流测试（Harmonic Current）
1. 谐波电流测试参考标准：IEC61000-3-2:2001
2. 谐波电流测试主要测试设备：
限值：
表 1 A类设备的限值
谐波次数n最大允许谐波电流奇次谐波
3 2.30
5 1.14
70.77
90.40
110.33
130.21
15≤n≤390.15×15/n
偶次谐波
2 1.08
40.43
60.30
8≤n≤400.23×8/n
（注：B类设备输入电流的各次谐波不应超过表1给出值的1.5倍。

）
表 2 C类设备的限值
谐波次数n 基波频率下输入电流百分数标示的最大允许谐波电流/%
22 330×λ510 77
95
11≤n≤393
λ是电路功率因数。

表3 D类设备的限值
谐波次数n 每瓦允许的最大谐波电流
mA/W最大允许谐波电流A
3 3.
4 2.30
5 1.9 1.14
7 1.00.77
90.50.40 110.350.33
13≤n≤39 3.85/n（见表1）
A类：平衡的三相设备；
家用电器，不包括列入D类的设备；
工具，不包括便携式工具；
白炽灯调光器；
音频设备。

未规定为B、C、D类的设备均视为A类设备。

B类：便携式工具；不属于专用设备的电弧设备。

C类：照明设备。

D类：功率不大于600W的下列设备：
个人计算机和个人计算机显示器；
电视接收机。

灯具谐波标准的范围
谐波是指电力系统中频率是电网基波频率整数倍的交流电信号。

在灯具中，谐波可能会造成灯具发光不均匀、光色偏移、寿命降低等问题。

因此，灯具谐波标准的制定对于保障灯具品质和使用寿命非常重要。

国家标准《灯具电器性能要求及试验方法》(GB/T 24823-2009)中规定了灯具的谐波限值。

具体来说，对于单个灯具，其总谐波畸变率(THD)应不超过25%；对于多个灯具连接在同一电路上，其总谐波畸变率应不超过20%。

这些限值的设定是基于对灯具工作稳定性、光学性能等多方面因素的考虑。

需要注意的是，这些限值仅适用于谐波频率小于2kHz的情况。

对于较高频率的谐波，由于其对人体健康和电力系统稳定性的影响可能更大，标准也会进行相应的调整。

总之，灯具谐波标准的制定是为了保障灯具品质和使用寿命，同时也考虑到对电力系统和人体健康的影响。

在实际应用中，我们应该根据标准限制要求，选择符合要求的灯具产品。

- 1 -。

EMC谐波电流的判定标准
EMC（Electromagnetic Compatibility）谐波电流的判定标准主要包括以下几个方面：
1. 谐波电流的限值：根据不同的国家和地区的标准，EMC谐波电流的限值可能会有所不同。

一般来说，EMC谐波电流的限值应该小于或等于额定电流的某个百分比，例如IEC标准中规定，EMC谐波电流的限值应小于或等于额定电流的10%。

2. 谐波失真率的限制：EMC谐波电流可能会导致谐波失真，影响被干扰设备的正常工作。

因此，EMC谐波电流的判定标准还包括谐波失真率的限制。

一般来说，谐波失真率应该小于或等于某个百分比，例如IEC标准中规定，谐波失真率应小于或等于10%。

3. 谐波电流的波形特征：EMC谐波电流的波形特征也是判定标准之一。

一般来说，EMC谐波电流的波形应该尽可能接近正弦波，且谐波成分应该尽可能低。

4. 谐波电流的频率范围：EMC谐波电流的频率范围应该符合国家或地区的标准。

一般来说，EMC谐波电流的频率范围应该在50Hz到60Hz之间。

EMC谐波电流的判定标准主要包括谐波电流的限值、谐波失真率的限制、谐波电流的波形特征和频率范围等方面。

这些标准旨在保护被干扰设备的正常工作，同时减少EMC 谐波电流对周围环境的影响。

国外谐波电流限值规定概述国外谐波电流限值规定概述引言:谐波电流是一种电力系统中常见的现象，它由非线性负载和电力设备引起。

谐波电流会导致电力系统中电压的畸变和频率变化，从而对电力设备和系统的正常运行造成影响。

为了保护设备和确保电力系统的稳定运行，各国都制定了相应的谐波电流限值规定。

本文将对国外谐波电流限值规定进行概述，并探讨其背后的原因和意义。

一、欧洲标准在欧洲，谐波电流限值规定主要由欧洲标准化组织（CENELEC）制定和维护。

CENELEC发布的标准EN 61000-3-2和EN 61000-3-12规定了低电压电力系统（小于16A或小于75kVA）中非线性负载引起的谐波电流限值。

这些标准根据电力系统的额定功率和谐波电流的频率进行分类，并为不同类别的负载设定了不同的限值。

以EN 61000-3-2为例，该标准主要涉及到小功率电子设备（小于16A）在电力系统中引起的谐波电流。

标准根据设备的功率而将其分为四个类别（A、B、C和D类），每个类别都对谐波电流的总畸变率和各个谐波次数的畸变率设定了限值。

这些限值旨在确保电力系统中的谐波电流不会对电力设备和系统的正常运行产生不可接受的影响。

除了低电压电力系统，欧洲还制定了针对高电压电力系统的谐波电流限值规定。

这些规定主要由欧洲标准化组织（CIGRE）提供，包括了诸如电力变压器、输电线路和发电机等设备在内的高电压设备。

二、美国标准美国的谐波电流限值规定主要由美国电气和电子工程师协会（IEEE）制定和管理。

IEEE标准 519-2014《建筑物和工业用电力系统谐波控制》规定了非线性负载在建筑物和工业用电力系统中引起的谐波电流控制要求。

该标准主要从频率范围、畸变率和负载功率因数等方面对谐波电流进行了限制。

频率范围包括了滤除谐波频率的上下限，畸变率要求谐波电流的畸变率不得超过一定的百分比，负载功率因数要求非线性负载维持足够高的功率因数，以减少谐波电流对电力系统和设备的不利影响。

变频器谐波标准
一、定义和术语
变频器：一种应用电磁感应原理，将恒定直流电压转换为可变交流电压的电子设备。

谐波：在交流电源系统中，由于非线性负载设备（如变频器）的输入而产生的波形失真现象。

二、谐波限值
根据国际和国内标准，变频器产生的谐波应符合以下限值：
1. 电压谐波畸变率：≤5%
2. 电流谐波畸变率：≤10%
三、测量方法
使用专业的电力分析仪器对变频器产生的谐波进行测量，以获得准确的谐波数据。

具体方法可参考《电力谐波测量方法》等相关标准。

四、测试条件
1. 测试环境：实验室或现场测试，确保测试环境符合要求。

2. 测试设备：使用符合标准的电力分析仪器、变频器等设备。

3. 测试程序：按照相关标准规定的程序进行测试。

五、认证机构
对于变频器谐波的认证，应由权威的认证机构进行。

常见的认证机构包括：中国国家质量监督检验检疫总局、中国合格评定国家认可委员会等。

六、标记和标识
变频器制造商应在产品上标明其谐波等级，以便用户了解其产品性能。

同时，用户在选择变频器时，也应关注其谐波性能指标。

七、检查与监督
政府和相关机构应对市场上销售的变频器进行谐波检查和监督，以确保其符合国家或国际标准。

对于不符合标准的变频器，应禁止销售和使用。

八、违反规定的处理
对于违反谐波限值规定的变频器，制造商应承担相应的法律责任，包括停止生产、销售和使用该产品，并按照相关法律法规进行处罚。

同时，用户在选择变频器时，也应关注其谐波性能指标，并避免购买和使用不符合标准的变频器。

CE认证谐波要求标准●谐波发射限值根据设备的功率和使用类别，规定了电器设备产生的谐波电流发射限值。

制造商在设计和生产产品时，必须确保其产品产生的谐波电流不超过规定的限值。

以下是一些常见的设备类别及其对应的谐波发射限值：●低压设备（小于等于1000V）：根据设备功率和使用类别，其谐波电流发射限值有所不同。

例如，单相设备的谐波电流发射限值在奇数次谐波时不得超过其基波电流的30%，在偶数次谐波时不得超过其基波电流的15%。

对于三相设备，其谐波电流发射限值在各次谐波时均不得超过其基波电流的15%。

●高压设备（大于1000V）：与低压设备类似，高压设备的谐波电流发射限值也根据设备功率和使用类别有所不同。

一般来说，高压设备的谐波电流发射限值相对更严格。

制造商需要确保其产品产生的谐波电流不超过规定的限值，以确保电网的稳定运行和设备的正常工作。

谐波测量方法为了评估一个设备是否符合谐波标准，需要采用特定的测量方法来对其产生的谐波电流进行测量。

常用的测量方法包括以下三种：●基波电流法：该方法基于对设备在正弦波电压下产生的基波电流进行测量，然后计算出各次谐波电流的幅值和相位。

该方法适用于对单相和三相设备的谐波电流进行测量。

●基波电压法：该方法通过对设备在正弦波电压下产生的基波电压进行测量，计算出各次谐波电压的幅值和相位。

该方法适用于对低压设备的谐波电压进行测量。

●总谐波电流法：该方法通过对设备在非正弦波电压下产生的总电流进行测量，计算出各次谐波电流的总有效值。

该方法适用于对所有设备的谐波电流进行测量。

在进行谐波测量时，需要注意以下几点：●选择的测量方法和设备类型有关：不同的设备类型可能需要采用不同的测量方法。

制造商在进行产品设计和生产时，需要考虑到不同设备的特性和要求，以确保其产品能够通过相应的谐波测试。

●测量结果的准确性受到多种因素的影响：例如测量设备的精度、测试环境、测试条件等。

为了确保测量结果的可靠性，制造商需要采用高质量的测量设备，并在标准化的测试环境下进行测量操作。

谐波电压限值是指在电力系统中，对谐波电压的允许最大值进行限制的规定。

谐波电压是由非线性负载（如电子设备、变频器、矩阵变换器等）引起的电压波形失真而产生的一系列频率为整数倍基波频率的谐波成分。

谐波电压可能会对电力设备和系统造成一些不良影响，例如：
1. 电力设备的过热和损坏：谐波电压使设备中的电流含有谐波成分，这会导致设备内部的电阻和电感损耗增加，可能导致设备过热和损坏。

2. 系统电压不稳定：谐波电压会导致系统电压波形失真，使得电压不稳定，可能影响系统的正常运行。

为了确保电力系统的稳定运行和设备的正常工作，通常会有谐波电压的限制。

这些限制通常以国家或地区的标准为依据，可以在电力系统的规范和标准文件中找到具体数值。

谐波电压限值通常表现为一系列的百分比，表示谐波电压的有效值与基波电压有效值的比例。

例如，2%的谐波电压限值意味着谐波电压的有效值不能超过基波电压有效值的2%。

值得注意的是，谐波电压限值可能因不同的电力系统和设备类型而有所不同，因此在具体应用中，应该参考当地的电力系统规范和标准，以确保设备和系统能够
在允许的谐波电压范围内运行。

3c谐波测试标准3C谐波测试标准是针对电源产品的谐波电流发射限值测试的标准之一，全称为“China Communications Certification”，即中国通信产品认证。

该标准规定了电源产品在谐波电流发射方面的测试方法和限值要求，以确保电源产品在使用过程中不会对电网和周围设备产生过大的干扰。

具体来说，3C谐波测试标准包括以下几个方面：测试设备：测试设备应包括符合国家相关标准的电能质量分析仪、功率分析仪等。

测试条件：测试应在电源产品正常工作条件下进行，同时确保测试环境温度、湿度、电磁干扰等符合相关要求。

测试方法：测试方法应包括以下步骤：a. 将电源产品连接到测试设备上，确保连接正确无误；b. 开启电源产品，使其处于正常工作状态；c. 在不同的负载条件下，对电源产品的谐波电流发射进行测试；d. 对测试数据进行分析和处理，计算出电源产品的谐波电流发射值；e. 将测试结果与3C谐波测试标准中的限值进行比较，判断电源产品是否符合要求。

限值要求：根据3C谐波测试标准，电源产品的谐波电流发射限值应符合相关规定。

具体来说，对于不同功率等级的电源产品，其谐波电流发射限值也有所不同。

例如，对于小于等于500W的电源产品，其总谐波电流发射限值为27dBm(A)；而对于大于500W的电源产品，其总谐波电流发射限值为15dBm(A)。

1 / 2报告编写：根据测试结果编写报告，报告中应包括以下内容：测试设备、测试条件、测试数据、限值对比结果等。

总之，3C谐波测试标准是为了确保电源产品在使用过程中不会对电网和周围设备产生过大的干扰而制定的一项重要标准。

通过该标准的实施，可以有效地提高电源产品的质量水平，保护电网的稳定性和安全性。

2 / 2。
