母线的保护方式

母线保护原理与配置母线保护是电力系统中非常重要的部分，它的作用是保护母线系统免受过电流、过电压等异常情况的影响，确保电力系统的安全稳定运行。

母线是电力系统中连接各种电气设备的主要导线，是电能的主要集中输电通道，因此母线的可靠性和安全性对整个电力系统至关重要。

母线保护的原理主要包括过流保护、过电压保护、短路保护等。

过流保护是最常见的母线保护方式，其原理是通过检测母线上的电流，当电流超过设定值时，保护装置将对电流进行保护动作，切断电路，保护母线系统不受过电流的影响。

过电压保护则是针对母线系统可能出现的过电压情况，通过检测电压，当电压超过设定值时，保护装置将切断电路，保护母线系统。

短路保护则是针对母线系统可能出现的短路故障，保护装置会检测母线电流的突变情况，及时切断电路，保护母线系统。

母线保护的配置需要考虑到电力系统的整体结构，母线的电流负荷情况，以及系统的安全性要求。

一般来说，母线保护系统应包括主保护和备用保护两个部分，主保护通常采用电流互感器或电流变压器等装置进行电流检测，备用保护则是为了保证在主保护失效时，系统仍能得到保护。

母线保护的配置还应考虑到保护的速度、可靠性和抗干扰能力，保证保护系统的准确性和及时性。

在实际的母线保护配置中，还需考虑到电力系统的运行环境、负荷情况、系统的拓扑结构等因素，选择合适的保护装置和保护参数，保证母线系统的安全稳定运行。

此外，母线保护的配置还需要考虑到保护的整体性，保护系统的协调性，保护的通信联动等方面，保证母线保护系统的全面性和系统性。

总的来说，母线保护的原理与配置是电力系统保护的重要组成部分，保护的准确性和及时性对电力系统的安全运行至关重要。

在母线保护的配置过程中，需要全面考虑电力系统的运行情况，保护的灵活性和可靠性，保护系统的协调性，保护的整体性，保护的速度和抗干扰能力等因素，保证母线系统的安全性和稳定性，保护电力系统的安全运行。

母线保护6.1 简介母线是电能集中和分配的重要设备，是电力系统的重要组成元件之一。

母线发生故障，将使接于母线上的所有元件被迫切除，造成大面积停电，电气设备遭到严重破坏，甚至使电力系统稳定运行破坏，导致电力系统瓦解，后果十分严重。

母线故障的原因很多，母线上发生短路故障主要是各种类型的接地和相间短路。

6.2 母线的保护方式母线的保护方式有两种：一种是利用供电元件的保护兼做母线保护；另一种是采用专门的母线保护。

（1）利用变压器过流保护切除低压母线故障。

图6-1对于降压变电所低压侧采用分段母线的系统，正常运行时QF5断开，则K 点故障就可以由变压器下的过流保护使QF1、QF2跳闸予以切除。

（2）专用母线保护（完全电流差动母线保护）工作原理接线图如下：图6-2在正常运行或外部故障时，流入差动继电器的电流为不平衡电流；在母线故障时，流入差动继电器的电流为故障点短路电流的二次值，该电流足够使差动继电器动作而起动出口继电器，使断路器QF1、QF2、QF3跳闸。

6.3 双母线同时运行时母线保护双母线同时运行时，要求母线保护具有选择故障母线的能力。

它由三组差动保护组成。

第一组由L1、L2、母联及继电器KD1组成，KD1为I母线故障选择元件。

KD1动作后，作用于断路器QF1、QF2跳闸。

第二组由L3、L4、母联及差动继电器KD2组成。

KD2为∏母线故障选择元件。

KD2动作后，作用于QF3、QF4跳闸。

第三组由L1、L4及差动继电器、KD3组成，反映两组母线上的故障，并作为整个保护的起动元件，KD3起动后作用于母联断路器QF5跳闸。

保护情况说明如下：（1）当元件固定连接方式下外部短路时，流经KD1～KD3的电流均为不平衡电流，保护装置已从整定值上躲过，故保护不会动作。

元件固定连接且Ⅰ母线故障时，KD1,KD3通过短路点全部短路电流而起动，并作用于QF1,QF2,QF5跳闸，切除故障Ⅰ母线。

（2）当元件固定连接破坏后（例如Ⅰ母线上一个元件倒换到Ⅱ母线上运行），发生外部短路时，起动元件中KD3中流过不平衡电流，因此保护不会误动作。

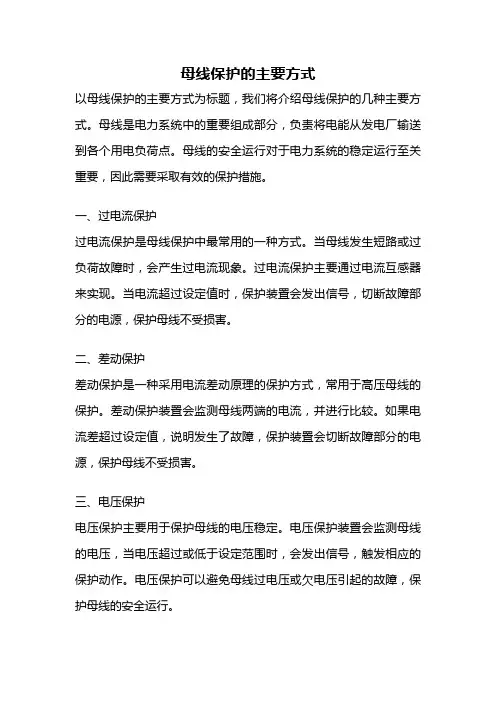

母线保护的主要方式以母线保护的主要方式为标题，我们将介绍母线保护的几种主要方式。

母线是电力系统中的重要组成部分，负责将电能从发电厂输送到各个用电负荷点。

母线的安全运行对于电力系统的稳定运行至关重要，因此需要采取有效的保护措施。

一、过电流保护过电流保护是母线保护中最常用的一种方式。

当母线发生短路或过负荷故障时，会产生过电流现象。

过电流保护主要通过电流互感器来实现。

当电流超过设定值时，保护装置会发出信号，切断故障部分的电源，保护母线不受损害。

二、差动保护差动保护是一种采用电流差动原理的保护方式，常用于高压母线的保护。

差动保护装置会监测母线两端的电流，并进行比较。

如果电流差超过设定值，说明发生了故障，保护装置会切断故障部分的电源，保护母线不受损害。

三、电压保护电压保护主要用于保护母线的电压稳定。

电压保护装置会监测母线的电压，当电压超过或低于设定范围时，会发出信号，触发相应的保护动作。

电压保护可以避免母线过电压或欠电压引起的故障，保护母线的安全运行。

四、频率保护频率保护主要用于保护母线的频率稳定。

频率保护装置会监测母线的频率，当频率超过或低于设定范围时，会发出信号，触发相应的保护动作。

频率保护可以避免电力系统频率异常引起的故障，保护母线的安全运行。

五、接地保护接地保护用于保护母线的接地故障。

母线的接地故障会导致电流大量通过接地电阻流向地，造成电压不平衡和过热现象。

接地保护装置会监测接地电流，当接地电流超过设定值时，会发出信号，切断故障部分的电源，保护母线不受损害。

六、过温保护过温保护用于保护母线的温度过高。

母线长时间过载运行或存在局部故障时，会导致母线温度升高，可能引发火灾等安全事故。

过温保护装置会监测母线的温度，当温度超过设定值时，会发出信号，触发相应的保护动作，保护母线的安全运行。

母线保护的主要方式包括过电流保护、差动保护、电压保护、频率保护、接地保护和过温保护。

这些保护方式能够及时发现和切断故障部分的电源，保护母线不受损害，确保电力系统的稳定运行。

35kv母线差动保护原理
35kV母线差动保护是电力系统中一种重要的保护方式，其原理
是通过对母线两端电流的差值进行保护。

在35kV电力系统中，母线
是电力输送的关键部件，因此需要对其进行可靠的保护。

母线差动
保护的原理主要包括以下几个方面：
1. 差动保护原理，母线差动保护是一种基于比较保护对象两端
电流的差值来实现保护的方式。

当母线正常运行时，两端电流的差
值应该接近于零，如果出现故障，例如短路或接地故障，两端电流
的差值将会增大，差动保护就会动作，切断故障电流，保护母线和
系统的安全运行。

2. 差动保护装置，差动保护装置通常由主保护装置和备用装置
组成，主要由电流互感器、比率变压器、比较元件、逻辑控制单元
和动作元件等组成。

电流互感器用于采集母线两端的电流信号，比
率变压器用于将信号变换到适合保护装置处理的范围，比较元件用
于计算两端电流的差值，逻辑控制单元用于判断差值是否超过设定值，并控制动作元件进行保护动作。

3. 差动保护特性，母线差动保护具有灵敏、快速、可靠的特点，
能够对母线及其附属设备进行全面的保护。

差动保护的动作不受保护对象的容量大小和运行方式的影响，适用于各种类型的母线。

4. 差动保护的应用范围，母线差动保护广泛应用于各种类型的变电站和电力系统中，特别是在35kV及以上的电压等级的电力系统中，对于保护母线的安全运行起着至关重要的作用。

总的来说，35kV母线差动保护通过对母线两端电流的差值进行监测和比较，实现了对母线的可靠保护，保证了电力系统的安全稳定运行。

电力系统继电保护-8母线保护概述电力系统中的母线是电能传输与分配的关键设备，它连接着发电机、变压器、负荷等各个局部。

在电力系统运行中，母线保护系统起着至关重要的作用，它能够及时检测和切除故障母线，确保电力系统的平安运行。

本文将介绍8母线保护的概念、原理、常见故障及保护方案等内容，以帮助读者深入了解和掌握电力系统中的8母线保护。

8母线保护的原理8母线保护是指对电力系统中8母线进行保护的一种继电保护方式。

其原理是通过对母线电流、电压、功率等参数进行监测和判断，当出现故障时及时切除故障母线，以防止故障扩大和对系统造成更大的影响。

具体来说，8母线保护包括了以下几个方面的内容： 1. 母线电流保护：对母线电流进行监测和判断，当电流超过设定值时，及时切除故障母线。

2. 母线电压保护：对母线电压进行监测和判断，当电压异常〔过高或过低〕时，及时切除故障母线。

3. 母线功率保护：对母线功率进行监测和判断，当功率异常〔过高或过低〕时，及时切除故障母线。

4. 母线频率保护：对母线频率进行监测和判断，当频率异常〔偏离正常运行范围〕时，及时切除故障母线。

5. 母线过温保护：对母线温度进行监测和判断，当温度异常〔过高〕时，及时切除故障母线。

常见的8母线保护方案在电力系统中，常见的8母线保护方案有以下几种： 1. 基于电流保护的方案：该方案通过对母线电流进行监测和判断，当电流超过设定值时，切除故障母线。

2. 基于电压保护的方案：该方案通过对母线电压进行监测和判断，当电压异常时，切除故障母线。

3. 基于功率保护的方案：该方案通过对母线功率进行监测和判断，当功率异常时，切除故障母线。

4. 基于频率保护的方案：该方案通过对母线频率进行监测和判断，当频率异常时，切除故障母线。

5. 基于温度保护的方案：该方案通过对母线温度进行监测和判断，当温度异常时，切除故障母线。

8母线保护的应用场景8母线保护主要应用于电力系统中的母线设备，如发电机、变压器、负荷母线等。

母线的继电保护一．装设母线保护的基本原则和发电机、变压器一样，发电厂和变电所的母线也是电力系统中的一个重要组成元件，当母线上发生故障时，将使连接在故障母线上的所有元件在修复故障母线期间，或转换到另一组无故障的母线上运行以前被迫停电。

此外，在电力系统中枢纽变电所的母线上故障时，还可能引起系统稳定的破坏，造成严重的后果。

母线保护有两种情况，一般说来，不采用专门的母线保护，而利用供电元件的保护装置就可以把母线故障切除。

例如：1. 发电厂的出线端采用单母线接线，此时母线上的故障就可以利用发电机的过电流保护使发电机的断路器跳闸予以切除；2. 对于降压变电所，其低压侧的母线正常时分开运行，则低压母线上的故障就可以由相应变压器的过电流保护使变压器的断路器跳闸予以切除；3. 如果是双侧电源网络（或环形网络），如图8—1所示，当变电所B 母线上d 点短路时，则可以由保护1和保护4的第II 段动作予以切除，等等。

图 8-1 在双侧电源网络上，利用电源侧的保护切除母线故障当利用供电元件的保护装置切除母线故障时，切除故障的时间一般较长。

此外，当双母线同时运行或母线为分段单母线时，上述保护不能保证有选择性地切除故障母线。

因此，在下列情况下应装设专门的母线保护：（1） 在110KV 及以上的双母线和分段单母线上，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（或段）无故障的母线仍能继续运行，应装设专用的母线保护。

（2） 110KV 及以上的单母线，重要的发电厂的35KV 母线或高压侧为110KV 及以上的重要降压变电所的35KV 母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护。

为满足速动性和选择性的要求，母线保护都是按差动原理构成的。

二．母线差动保护的特点母线差动保护的特点是在母线上一般连接着较多的电气元件（如线路、变压器、发电机、电抗器等）。

例如许继公司的WMH —800系列微机母线保护最多可以连接24个电气元件。

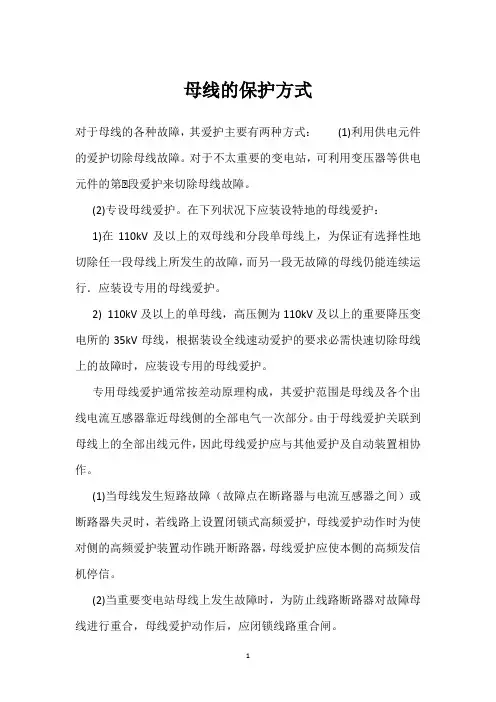

母线的保护方式
对于母线的各种故障，其爱护主要有两种方式：(1)利用供电元件的爱护切除母线故障。

对于不太重要的变电站，可利用变压器等供电元件的第Ⅱ段爱护来切除母线故障。

(2)专设母线爱护。

在下列状况下应装设特地的母线爱护：
1)在110kV及以上的双母线和分段单母线上，为保证有选择性地切除任一段母线上所发生的故障，而另一段无故障的母线仍能连续运行．应装设专用的母线爱护。

2) 110kV及以上的单母线，高压侧为110kV及以上的重要降压变电所的35kV母线，根据装设全线速动爱护的要求必需快速切除母线上的故障时，应装设专用的母线爱护。

专用母线爱护通常按差动原理构成，其爱护范围是母线及各个出线电流互感器靠近母线侧的全部电气一次部分。

由于母线爱护关联到母线上的全部出线元件，因此母线爱护应与其他爱护及自动装置相协作。

(1)当母线发生短路故障（故障点在断路器与电流互感器之间）或断路器失灵时，若线路上设置闭锁式高频爱护，母线爱护动作时为使对侧的高频爱护装置动作跳开断路器，母线爱护应使本侧的高频发信机停信。

(2)当重要变电站母线上发生故障时，为防止线路断路器对故障母线进行重合，母线爱护动作后，应闭锁线路重合闸。

(3)为使在母线发生短路故障而某一断路器失灵或故障点在断路器与电流互感器之间时，失灵爱护能牢靠切除故障，母线爱护动作后，应启动失灵爱护。

(4)在500kV变电站中，当220kV侧母线发生故障跳闸而变压器断路器失灵，或220kV侧变压器断路器失灵需跳开相应母线，此时母线爱护动作需启动该变压器爱护跳另两侧。

(5)当变压器发生低压侧故障需跳母线侧断路器而此断路器失灵，变压器爱护装置需解除母线失灵复合电压闭锁。
