第六章母线保护第一节概述一、母线保护的概述母线是发电厂和变电站的重要组成部分。

在母线上连接着电厂和变电所的发动机、变压器、输电线路和调相设备，母线的作用是汇集和分配电能.如果母线的短路故障不能迅速地被切除，将会引起事故扩大,破坏电力系统的稳定运行，造成电力系统的瓦解事故.二、母线的主接线形式单母线；单母分段（专设分段、分段兼旁路、旁路兼分段）；单母多分段；双母线(专设母联、母联兼旁路、旁路兼母联）；双母单分段（专设母联、母联兼旁路)；双母双分段(按两面屏配置）；3/2接线（按两套单母线配置）。

1、单母线图6-1—1 单母线2、单母分段（专设母联）图6-1—2 单母分段（专设母联）3、单母分段（母联兼旁路)图6-1-3 单母分段（母联兼旁路）4、单母分段（旁路兼母联)图6-1—4 单母分段（旁路兼母联）5、单母三分段图6-1-5 单母三分段6、双母线（专设母联）图6—1-6 双母线（专设母联）7、双母线（母联兼旁路)图6-1—7 双母线（母联兼旁路) 8、双母线(旁路兼母联）图6-1-8 双母线（旁路兼母联) 9、双母线单分段（专设母联）图6-1—3 双母单分段（专设母联) 10、双母线单分段（母联兼旁路）图6-1—10 双母单分段（母联兼旁路）11、双母双分段图6—1-11 双母双分段三、母线保护的硬件组成1、标准配置1.1 保护箱图6—1-12 保护箱（一)插件布置图（后视图）1。

1。

1交流变换插件(NJL-801/NJL—818）:将系统电压互感器、电流互感器二次侧信号变换成保护装置所需的弱电信号，同时起隔离和抗干扰作用。

该插件共有8 路电流通道、6 路电压通道。

1。

1.2交流变换插件（NJL—817/NJL—819):将系统电流互感器二次侧信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用.该插件共有15 路电流通道。

1。

1.3 CPU 插件（NPU—804）：在单块PCB 板上完成数据采集、I/O、保护及控制功能等。

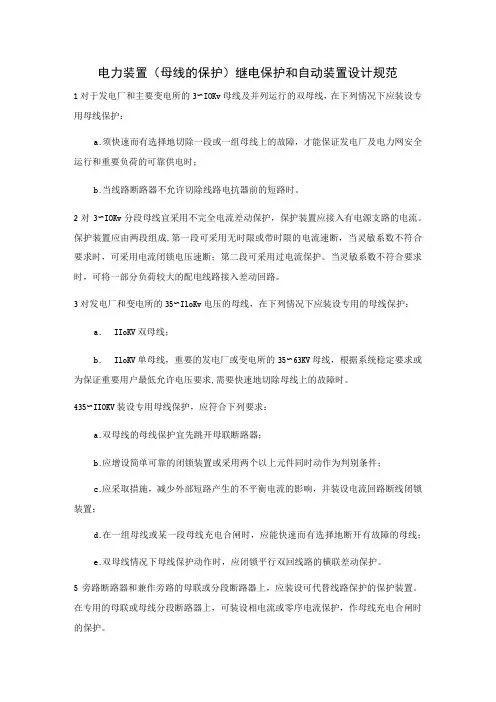

电力装置（母线的保护）继电保护和自动装置设计规范
1对于发电厂和主要变电所的3〜IOKv母线及并列运行的双母线，在下列情况下应装设专用母线保护：
a.须快速而有选择地切除一段或一组母线上的故障，才能保证发电厂及电力网安全运行和重要负荷的可靠供电时；
b.当线路断路器不允许切除线路电抗器前的短路时。

2对3〜IOKv分段母线宜采用不完全电流差动保护，保护装置应接入有电源支路的电流。

保护装置应由两段组成,第一段可采用无时限或带时限的电流速断，当灵敏系数不符合要求时，可采用电流闭锁电压速断；第二段可采用过电流保护。

当灵敏系数不符合要求时，可将一部分负荷较大的配电线路接入差动回路。

3对发电厂和变电所的35〜IloKv电压的母线，在下列情况下应装设专用的母线保护：
a.IIoKV双母线；
b.IloKV单母线，重要的发电厂或变电所的35〜63KV母线，根据系统稳定要求或为保证重要用户最低允许电压要求,需要快速地切除母线上的故障时。

435〜IIOKV装设专用母线保护，应符合下列要求：
a.双母线的母线保护宜先跳开母联断路器；
b.应增设简单可靠的闭锁装置或采用两个以上元件同时动作为判别条件；
c.应采取措施，减少外部短路产生的不平衡电流的影响，并装设电流回路断线闭锁装置；
d.在一组母线或某一段母线充电合闸时，应能快速而有选择地断开有故障的母线；
e.双母线情况下母线保护动作时，应闭锁平行双回线路的横联差动保护。

5旁路断路器和兼作旁路的母联或分段断路器上，应装设可代替线路保护的保护装置。

在专用的母联或母线分段断路器上，可装设相电流或零序电流保护，作母线充电合闸时的保护。

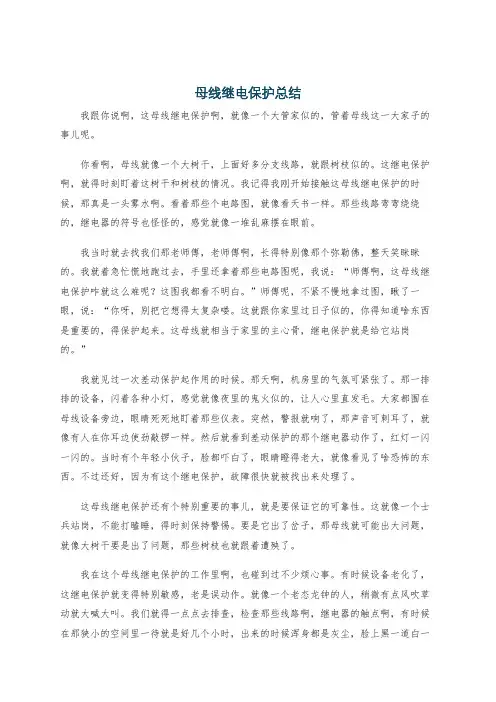

母线继电保护总结我跟你说啊，这母线继电保护啊，就像一个大管家似的，管着母线这一大家子的事儿呢。

你看啊，母线就像一个大树干，上面好多分支线路，就跟树枝似的。

这继电保护啊，就得时刻盯着这树干和树枝的情况。

我记得我刚开始接触这母线继电保护的时候，那真是一头雾水啊。

看着那些个电路图，就像看天书一样。

那些线路弯弯绕绕的，继电器的符号也怪怪的，感觉就像一堆乱麻摆在眼前。

我当时就去找我们那老师傅，老师傅啊，长得特别像那个弥勒佛，整天笑眯眯的。

我就着急忙慌地跑过去，手里还拿着那些电路图呢，我说：“师傅啊，这母线继电保护咋就这么难呢？这图我都看不明白。

”师傅呢，不紧不慢地拿过图，瞅了一眼，说：“你呀，别把它想得太复杂喽。

这就跟你家里过日子似的，你得知道啥东西是重要的，得保护起来。

这母线就相当于家里的主心骨，继电保护就是给它站岗的。

”我就见过一次差动保护起作用的时候。

那天啊，机房里的气氛可紧张了。

那一排排的设备，闪着各种小灯，感觉就像夜里的鬼火似的，让人心里直发毛。

大家都围在母线设备旁边，眼睛死死地盯着那些仪表。

突然，警报就响了，那声音可刺耳了，就像有人在你耳边使劲敲锣一样。

然后就看到差动保护的那个继电器动作了，红灯一闪一闪的。

当时有个年轻小伙子，脸都吓白了，眼睛瞪得老大，就像看见了啥恐怖的东西。

不过还好，因为有这个继电保护，故障很快就被找出来处理了。

这母线继电保护还有个特别重要的事儿，就是要保证它的可靠性。

这就像一个士兵站岗，不能打瞌睡，得时刻保持警惕。

要是它出了岔子，那母线就可能出大问题，就像大树干要是出了问题，那些树枝也就跟着遭殃了。

我在这个母线继电保护的工作里啊，也碰到过不少烦心事。

有时候设备老化了，这继电保护就变得特别敏感，老是误动作。

就像一个老态龙钟的人，稍微有点风吹草动就大喊大叫。

我们就得一点点去排查，检查那些线路啊，继电器的触点啊，有时候在那狭小的空间里一待就是好几个小时，出来的时候浑身都是灰尘，脸上黑一道白一道的，就像个唱戏的。

科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008N O.18SCI EN CE &TECHN OLOG Y I NFOR M A TI O N 动力与电气工程110kV 系统的继电保护1.1继电保护装孟的设要求按照工厂企业10kV 供电系统的设计规范要求,在10kV 的供电线路、配电变压器和分段母线上一般应设置以下保护装置:①线路应配置的继电保护线路一般均应装设过电流保护。

当过电流保护的时限不大于0.5s ～0.7s,并没有保护配合上的要求时,可不装设电流速断保护自重要的变配电所引出的线路应装设瞬时电流速断保护。

当瞬时电流速断保护不能满足选择性动作时,应装设略带时限的电流速断保护。

②配电变压器应配置的继电保护。

当配电变压器容量小于400kVA 时:一般采用高压熔断器保护;当配电变压器容量为400-630kV A,高压侧采用断路器时,应装设过电流保护,而当过流保护时限大于0.5s 时,还应装设电流速断保护;对于车间内油浸式配电变压器还应装设气体保护;当配电变压器容量为及以上时,装设过电流保护,而当过流保护时限大于时,还应装设电流速断保护对于油浸式配电变压器还应装设气体保护另外尚应装设温度保护。

③分段母线应配置的继电保护。

对于不并列运行的分段母线,应装设电流速断保护,但仅在断路器合闸的瞬间投入,合闸后自动解除另外应装设过电流保护。

如采用的是反时限过电流保护时,其瞬动部分应解除对于负荷等级较低的配电所可不装设保护。

1.2继电保护装的设1.2.1主保护和后备保护10V 供电系统中的电气设备和线路应装设短路故障保护。

短路故障保护应有主保护、后备保护,必要时可增设辅助保护。

当在系统中的同一地点或不同地点装有两套保护时,其中有一套动作比较快,而另一套动作比较慢,动作比较快的就称为主保护而动作比较慢的就称为后备保护。

即为满足系统稳定和设备的要求,能以最快速度有选择地切除被保护设备和线路故障的保护,就称为主保护当主保护或断路器拒动时,用以切除故障的保护,就称为后备保护。

电力系统继电保护-8母线保护概述电力系统中的母线是电能传输与分配的关键设备，它连接着发电机、变压器、负荷等各个局部。

在电力系统运行中，母线保护系统起着至关重要的作用，它能够及时检测和切除故障母线，确保电力系统的平安运行。

本文将介绍8母线保护的概念、原理、常见故障及保护方案等内容，以帮助读者深入了解和掌握电力系统中的8母线保护。

8母线保护的原理8母线保护是指对电力系统中8母线进行保护的一种继电保护方式。

其原理是通过对母线电流、电压、功率等参数进行监测和判断，当出现故障时及时切除故障母线，以防止故障扩大和对系统造成更大的影响。

具体来说，8母线保护包括了以下几个方面的内容： 1. 母线电流保护：对母线电流进行监测和判断，当电流超过设定值时，及时切除故障母线。

2. 母线电压保护：对母线电压进行监测和判断，当电压异常〔过高或过低〕时，及时切除故障母线。

3. 母线功率保护：对母线功率进行监测和判断，当功率异常〔过高或过低〕时，及时切除故障母线。

4. 母线频率保护：对母线频率进行监测和判断，当频率异常〔偏离正常运行范围〕时，及时切除故障母线。

5. 母线过温保护：对母线温度进行监测和判断，当温度异常〔过高〕时，及时切除故障母线。

常见的8母线保护方案在电力系统中，常见的8母线保护方案有以下几种： 1. 基于电流保护的方案：该方案通过对母线电流进行监测和判断，当电流超过设定值时，切除故障母线。

2. 基于电压保护的方案：该方案通过对母线电压进行监测和判断，当电压异常时，切除故障母线。

3. 基于功率保护的方案：该方案通过对母线功率进行监测和判断，当功率异常时，切除故障母线。

4. 基于频率保护的方案：该方案通过对母线频率进行监测和判断，当频率异常时，切除故障母线。

5. 基于温度保护的方案：该方案通过对母线温度进行监测和判断，当温度异常时，切除故障母线。

8母线保护的应用场景8母线保护主要应用于电力系统中的母线设备，如发电机、变压器、负荷母线等。

母线的继电保护一．装设母线保护的基本原则和发电机、变压器一样，发电厂和变电所的母线也是电力系统中的一个重要组成元件，当母线上发生故障时，将使连接在故障母线上的所有元件在修复故障母线期间，或转换到另一组无故障的母线上运行以前被迫停电。

此外，在电力系统中枢纽变电所的母线上故障时，还可能引起系统稳定的破坏，造成严重的后果。

母线保护有两种情况，一般说来，不采用专门的母线保护，而利用供电元件的保护装置就可以把母线故障切除。

例如：1. 发电厂的出线端采用单母线接线，此时母线上的故障就可以利用发电机的过电流保护使发电机的断路器跳闸予以切除；2. 对于降压变电所，其低压侧的母线正常时分开运行，则低压母线上的故障就可以由相应变压器的过电流保护使变压器的断路器跳闸予以切除；3. 如果是双侧电源网络（或环形网络），如图8—1所示，当变电所B 母线上d 点短路时，则可以由保护1和保护4的第II 段动作予以切除，等等。

图 8-1 在双侧电源网络上，利用电源侧的保护切除母线故障当利用供电元件的保护装置切除母线故障时，切除故障的时间一般较长。

此外，当双母线同时运行或母线为分段单母线时，上述保护不能保证有选择性地切除故障母线。

因此，在下列情况下应装设专门的母线保护：（1） 在110KV 及以上的双母线和分段单母线上，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（或段）无故障的母线仍能继续运行，应装设专用的母线保护。

（2） 110KV 及以上的单母线，重要的发电厂的35KV 母线或高压侧为110KV 及以上的重要降压变电所的35KV 母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护。

为满足速动性和选择性的要求，母线保护都是按差动原理构成的。

二．母线差动保护的特点母线差动保护的特点是在母线上一般连接着较多的电气元件（如线路、变压器、发电机、电抗器等）。

例如许继公司的WMH —800系列微机母线保护最多可以连接24个电气元件。
