基于IR2136的无刷直流电机驱动电路的设计无刷直流电机是一种广泛应用于工业和家用设备中的驱动器件。

与传统的有刷直流电机相比，无刷直流电机具有更高的效率、更长的寿命和更低的噪音水平。

为了实现无刷直流电机的控制和驱动，需要设计相应的驱动电路。

IR2136是一种常用的无刷直流电机驱动器件。

它具有多种保护和控制功能，可以用于控制无刷直流电机的转速、方向和制动等。

下面是基于IR2136的无刷直流电机驱动电路设计的详细介绍。

首先，设计一个适合的电源电路来为驱动器件和无刷直流电机提供电源。

电源电路应具有稳定的输出电压和电流能力。

通常，使用电池或稳压电源作为驱动电路的电源。

其次，设计一个合适的电机驱动电路。

IR2136包括三个半桥驱动器，每个半桥驱动器都包括一个高侧和低侧开关管。

通过控制这三个半桥驱动器的开关管的导通和截止状态，可以实现对无刷直流电机的控制。

此外，IR2136还具有保护电路，如过温保护、过电压保护、低电压保护和短路保护等。

这些保护功能可以保证电机和驱动器的安全运行。

在设计过程中，需要根据无刷直流电机的参数和工作要求选择合适的电源电压、电流和功率。

还需要选择合适的IR2136驱动芯片和外围电路元件，如电感、电容等。

此外，还需要设计驱动器和电机之间的连接线路，保证信号传输的可靠性。

最后，进行电路的调试和测试。

通过对电路进行测试和调试，可以确保电机能够正常工作，并且具有所需的转速和扭矩。

在调试过程中，可以调整驱动器的参数和工作模式，如占空比、频率等，来优化电机的性能。

总结起来，基于IR2136的无刷直流电机驱动电路设计需要考虑电源电路、驱动器电路和保护电路等方面的设计。

通过合理选择电路元件和参数，并进行适当的调试和测试，可以实现无刷直流电机的稳定驱动和控制。

这样的电路设计可以用于各种需要无刷直流电机的应用中，如工业自动化、机器人和电动车等。

无刷直流电机驱动电路的实现方法文章标题：无刷直流电机驱动电路的实现方法导言:无刷直流电机具有高效、低噪声和长寿命等优点，广泛应用于工业自动化、电动车辆和家用电器等领域。

然而，为了实现无刷直流电机的高效运行，需要一个可靠而高效的驱动电路。

本文将介绍无刷直流电机驱动电路的实现方法，并探讨其中的关键技术和设计要点。

一、无刷直流电机驱动电路的基本原理无刷直流电机驱动电路是通过控制电机的相序和电流来实现电机的运转。

它主要由功率电子器件、控制电路和电源组成。

其中，功率电子器件用于控制电流的开关和调节，控制电路用于检测电机的位置和速度，并控制功率电子器件的工作。

电源则提供所需的电能。

二、无刷直流电机驱动电路的实现方法1. 直流电压源驱动法直流电压源驱动法是最简单、成本最低的无刷直流电机驱动方法之一。

它通过将电压源直接连接到电机的相，通过调节电压的极性和大小来控制电机的运转。

然而，由于缺乏对电机位置和速度的准确检测和控制，其控制性能较差，适用于一些简单的应用场景。

2. 舵机驱动法舵机驱动法通过使用传感器检测电机的位置和速度，并根据检测结果控制功率电子器件的工作，实现对电机的精确控制。

该方法通常包括位置传感器、速度传感器和控制模块。

然而，由于传感器的引入增加了系统的复杂性和成本，对传感器的精度和稳定性要求较高。

3. 无传感器驱动法无传感器驱动法是一种最为常用和成熟的无刷直流电机驱动方法。

它通过使用反电动势（Back EMF）来检测电机的位置和速度，并根据检测结果来控制功率电子器件的工作。

该方法不仅降低了系统的复杂性和成本，还提高了系统的可靠性和稳定性。

然而，由于反电动势的检测较为困难，需要一套复杂的算法和控制策略。

三、无刷直流电机驱动电路的关键技术1. 电子换向技术无刷直流电机的运转需要按照一定的相序来进行，电子换向技术是实现相序控制的关键。

它通过控制功率电子器件的工作来改变电流的方向和大小，从而实现电机的正常运转。

无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。

它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。

二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。

基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。

2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。

3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。

三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。

2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。

3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。

4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。

四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。

2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。

3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。

4. 逻辑控制模块：根据输入信号控制电机的转速和转向。

5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。

4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。

2. 驱动电流经过电流检测模块后，进入电机的定子线圈。

3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。

4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。

基于场效应管的直流电机驱动控制电路设计一、本文概述随着现代电子技术的飞速发展，直流电机因其优良的控制性能和简单的结构设计，在工业自动化、精密仪器和消费电子等领域得到了广泛应用。

传统的直流电机驱动控制电路存在功耗大、效率低、响应速度慢等问题，难以满足当前对高性能电机控制系统的需求。

研究新型的直流电机驱动控制电路具有重要意义。

本文主要聚焦于基于场效应管的直流电机驱动控制电路设计。

场效应管（FET）作为一种高效、快速的电子器件，在电机驱动领域具有独特的优势。

本文将首先介绍场效应管的基本原理和特性，以及其在直流电机驱动控制中的应用优势。

接着，本文将详细阐述一种基于场效应管的直流电机驱动控制电路的设计方法，包括电路的拓扑结构、工作原理以及关键参数的设计与优化。

本文的研究重点在于如何通过优化电路设计，提高直流电机驱动控制系统的性能，包括降低功耗、提高效率、加快响应速度等。

本文还将探讨电路设计中可能遇到的问题和挑战，并提出相应的解决策略。

总体而言，本文旨在为直流电机驱动控制电路的设计提供一种新的思路和方法，以推动电机控制技术在现代工业和电子领域的应用与发展。

二、场效应管基础知识场效应管（FieldEffect Transistor，简称FET）是一种利用电场效应来控制电流流动的半导体器件。

它具有三个引脚：源极（Source）、栅极（Gate）和漏极（Drain）。

场效应管的主要类型包括结型场效应管（JFET）和金属氧化物半导体场效应管（MOSFET）。

在直流电机驱动控制电路中，MOSFET因其高输入阻抗、低导通电阻和高开关速度等特点而得到广泛应用。

场效应管的工作原理基于电场效应。

在MOSFET中，当在栅极和源极之间施加一个电压时，会在栅极和硅基片之间形成一个电场。

这个电场会影响硅基片中的电荷分布，从而控制源极和漏极之间的电流流动。

当栅极电压达到一定阈值时，MOSFET开始导通，电流可以在源极和漏极之间流动。

场效应管的特性参数对其在电路中的应用至关重要。

17作者简介：高珮文(1996— )，女，硕士研究生，研究方向为电力系统自动化。

高文，李乾坤，刘圣荇，王皓，吴旭鑫(西安工程大学 电子信息学院，陕西 西安 710089)摘 要：基于STM32F103C6芯片控制的双闭环控制系统的整体电路图，设计出了无刷直流电动机驱动电路、逆变电路、速度检测电路和电流检测电路；利用PID 算法，通过双闭环调速，能够使得无刷直流电机平稳运行，并在转速发生变化时，快速达到准确值。

通过对双闭环检测算法的优化，使得调速更加精确。

利用Proteus 软件对整体系统进行了仿真验证，实验结果表明，系统结构设计合理，硬件设计方案可行，控制算法正确。

关键词：无刷直流电机控制；Proteus 仿真；双闭环控制；数字式PID 调速中图分类号：TM36+1 文献标识码：A 文章编号：1007-3175(2021)05-0017-05 Abstract: Based on the overall circuit diagram of double closed-loop control system controlled by the STM32F103C6 chip, this paper makes designs of drive circuit, inverter circuit, speed detection circuit and current detection circuit of the brushless DC motor. The brushless DC motor can run smoothly and quickly reach an accurate value when the speed changes through applying PID algorithm and the double closed-loop speed regulation. In addition, the double closed-loop detection algorithm can be optimized to make the speed regulation more ac-curate. The whole system has been simulated in the Proteus, and the experimental results show that the system structure design is reasonable, the hardware design scheme is feasible, and the control algorithm is correct.Key words: brushless DC motor control; Proteus simulation; double closed-loop control; digital PID speed regulationGAO Pei-wen, LI Qian-kun, LIU Sheng-xing, WANG Hao, WU Xu-xin（School of Electronics and Information, Xi’an Polytechnic University, Xi’an 710089, China ）Design of Brushless DC Motor Control System Based on Proteus基于Proteus的无刷直流电机控制系统设计0 引言随着工业的不断发展，电机的控制也涌现出越来越多的方式，而伴随着微处理器与电力电子技术的诞生与发展，用微处理器控制电机也成为一项值得研究的技术；随着我国工业化生产发展，对于电机的要求也越来越高[1]，而无刷直流电机作为一种结构简单、调速性能好、启动转矩大、寿命长、噪音小的电机有了非常广泛的应用[2]；伴随着电力电子技术、计算机技术和传感器技术的迅速发展，无刷直流电机的控制也有了突破性的发展[3]，目前我国对永磁无刷直流电机的应用起步较晚，在民用方面仍然存在一些缺陷[4]。

基于STC8H单片机的直流无刷驱动电路设计直流无刷驱动电路是当今颇受关注的领域，它在工业控制、汽车电子等诸多领域发挥着重要的作用。

本文将介绍一种基于STC8H单片机的直流无刷驱动电路设计，通过该设计可以实现高效、可靠的直流无刷电机驱动。

一、引言直流无刷电机作为一种高效、低噪音的电机类型，被广泛应用于工业生产和日常生活。

然而，为了实现对直流无刷电机的精确控制，需要设计一种特殊的驱动电路。

基于STC8H单片机的直流无刷驱动电路设计是一种成熟且广泛应用的驱动方案。

二、STC8H单片机的特点STC8H单片机是一种高性能、低功耗的单片机，它采用先进的CMOS工艺，具有快速的处理速度和强大的功能扩展性。

在直流无刷电机驱动中，STC8H单片机可以实现对电机相序的精确控制，从而实现对电机旋转方向和速度的调节。

三、直流无刷电机的驱动原理直流无刷电机驱动电路主要由功率驱动电路和控制电路组成。

功率驱动电路负责将外界电源提供的电能转换为电机的机械能，而控制电路则负责控制电机的相序和转速。

四、基于STC8H单片机的直流无刷驱动电路设计1. 硬件设计基于STC8H单片机的直流无刷驱动电路主要包括功率MOS管、滤波电容、电机驱动芯片等。

其中，功率MOS管负责将电源电能转换为电机的机械能，滤波电容用于平滑电路中的电流波动，电机驱动芯片则实现了对驱动电路的精确控制。

2. 软件设计在STC8H单片机上，通过编写嵌入式C程序实现对直流无刷电机的控制。

程序中主要包括以下几个方面的设计：电机相序控制、调速控制、保护措施等。

通过对这些功能的设计和实现，可以实现对无刷直流电机的精确控制和保护。

五、实验结果与分析通过对基于STC8H单片机的直流无刷驱动电路进行实验，验证了该设计的可行性和有效性。

实验结果显示，在调速和相序控制方面，该驱动电路能够稳定工作，并且具有良好的控制精度。

六、结论基于STC8H单片机的直流无刷驱动电路设计具有高效、可靠、稳定的特点。

轮椅直流无刷电机的单片机控制电路设计①随着现代医疗技术的不断发展，轮椅已经成为了残疾人最为常见的辅助设备之一。

而电机则是轮椅中关键的部件之一，它能够提供动力，使轮椅行驶。

因此，轮椅电机控制系统的设计至关重要。

本文将介绍一种基于单片机的轮椅直流无刷电机控制电路设计，主要包括硬件设计和软件设计两部分。

一、硬件设计该轮椅直流无刷电机控制电路采用STM32F103单片机作为控制核心，具体电路如下图所示：（图中，M+和M-代表电机正负极，A、B、C代表电机三相线，U、V、W代表电机三相线反接）1.电机驱动电机驱动采用IR2104驱动芯片，其输入端接单片机输出端口，输出端接电机三相线。

IR2104驱动芯片包括一对低侧驱动器和一对高侧驱动器。

单片机输出的PWM信号控制低侧MOS管（Q1~Q6）的导通，从而产生马达电流。

在PWM高电平状态下，通过一个高侧MOS管（Q7~Q9）将对应相的MOS管导通，产生电机相序。

2.电机霍尔传感器电机霍尔传感器是电机控制的重要部分，它可以通过检测电机旋转状态来确定电机转速和转向。

本电路采用六路霍尔传感器，用于检测电机的六个极对应的六个电机位置，从而生成电机控制信号。

3.电压检测模块电压检测模块包括电池电压和电机电压检测。

单片机通过AD采样模块检测电池电压和电机电压，当电压低于预设阈值时，单片机会发送警报信号。

同时，电机电压检测还可以为单片机提供精确的电机状态反馈。

软件设计主要包括电机控制算法和程序逻辑流程设计。

1.电机控制算法电机控制算法采用FOC（场定向控制）算法。

FOC算法主要通过三个步骤来实现电机控制：磁场定向、电流控制和速度控制。

在磁场定向阶段，以磁场方向为基准来控制电机；在电流控制阶段，控制电机电流；在速度控制阶段，控制电机的速度。

2.程序逻辑流程设计程序逻辑流程设计主要包括初始化、电机控制、故障检测等流程。

单片机开机时需要进行初始化操作，包括电机控制参数初始化和变量初始化；电机控制阶段需要进行FOC算法实现，通过PWM信号控制电机转速；故障检测阶段需要检测电机霍尔传感器故障、电池电压不足等故障，从而保证轮椅运行安全。

无刷直流电机的保护电路摘要：为了使无刷直流电机长期稳定运行，采用加保护电路的方法使其正常工作，保护电路主要由欠压保护、过流保护、短路保护等组成，在软件里设置电压、电流的阈值，直接对电压、电流进行检测并产生相应的保护，以免对电路和电机造成损害，并且做了相应的欠压、过压、过流测试实验。

实践应用表明，该设计的几种方案切实可行，能够在异常情况下及时对电机做出保护动作。

关键词：无刷直流电机；欠压保护；过压保护；过流保护0 引言电机广泛应用于人们的生产、生活及科研等各个领域，因此各种类型的电机保护装置应运而生，如欠压保护、过压保护及过流保护等。

这些保护装置相互独立，不仅安装麻烦，总体生产成本高，而且在电机正常运行过程中，还要消耗一定的电能，造成能源浪费。

其实，上述保护装置，归根到底都是预防电机因自身过热而烧毁。

本文给出几种电机的保护方案，它不仅响应速度快，控制可靠，而且大大地降低了保护装置的生产成本。

该保护电路与传统的保护电路相比，省去了热继电器、交流接触器等保护装置的能耗，与电机为一体。

经测试验证，效果良好。

1 电流检测原理要实现过流保护，首要的任务是检测电机的电流。

通常有2种检测电流的方法：(1)小阻值无感采样电阻。

通常采用康铜丝或者贴片件，这是一种廉价的方案，但是要注意采样电阻阻值的选取，功率要足够大，同时电阻的电感要小，以排除感抗在电阻两端引起的电压降。

(2)霍尔电流传感器。

适合驱动开发，采用LEM公司的LA28-NP霍尔电流传感器的电流测量，它的优点是精度高，可靠性高。

在电流采样的位置上也有2种方法可以选择：(1)相电流采样。

将采样电阻或者霍尔电流传感器置于每一相，假设三相电流分别为ia，ib和ic，又因为无刷电机的三相电流有如下关系：ia+ib+ic=0，所以只要检测出无刷电机中两相电流就可以得到另一相的电流信息。

(2)母线电流采样。

一般是将采样电阻或者电力传感器置于母线负侧进行电流采样。

下面介绍一种基于LEM霍尔电流传感器采样母线电流的方法，该方法精度高，可靠性高。

bldc过零点采样电路直流无刷电机（BLDC）是一种常见的电机类型，其在各种应用领域广泛使用。

在控制BLDC电机时，过零点采样电路扮演着重要的角色。

本文将介绍BLDC过零点采样电路的原理、设计要点以及应用案例。

一、原理介绍BLDC电机的控制需要准确获取电机转子位置信息，以实现正确的电流控制和相序切换。

过零点采样电路能够提供准确的零点检测信号，用于确定转子的位置。

过零点采样电路一般由比较器、滤波器和驱动逻辑组成。

在BLDC电机工作过程中，电机三相线圈的电流会在正负的过零点附近切换。

当电流趋于零时，比较器会通过采样电路检测到过零点的信号，然后将该信息传递给控制器，以便进行相序切换和动态调整。

二、设计要点1. 比较器选择：选择合适的比较器对电流进行采样。

比较器需要具备高速响应和低功耗的特点，以确保对过零点进行准确检测。

2. 滤波器设计：滤波器的作用是降低噪音和干扰，提高采样信号的准确性。

可以采用低通滤波器进行滤波，滤除高频信号和其他干扰。

3. 电源设计：过零点采样电路对电源干扰敏感，需要提供稳定的电源。

可以采用稳压芯片或者滤波电路来确保电源的稳定性。

4. 隔离设计：过零点采样电路需要与其他电路进行隔离，以避免影响信号采集的准确性。

可以采用光耦隔离或者磁耦隔离等方式进行隔离设计。

三、应用案例以电动汽车的BLDC驱动系统为例，介绍过零点采样电路的应用。

电动汽车的驱动系统中，BLDC电机被广泛采用。

过零点采样电路用于检测电机转子的位置，以实现精确的控制。

通过准确的位置检测，可以避免相序错乱和电流不稳定等问题，提高电机的运行效率。

在电动汽车的过零点采样电路设计中，需要考虑高压和高温环境对电路的影响。

设计人员需要选择符合要求的芯片和元器件，并进行可靠性测试和温度适应性设计。

此外，在电动汽车的过零点采样电路中，还需要考虑EMI（电磁干扰）的问题。

通过合理的电源布局、滤波和屏蔽设计，可以有效降低EMI对过零点采样电路的干扰。

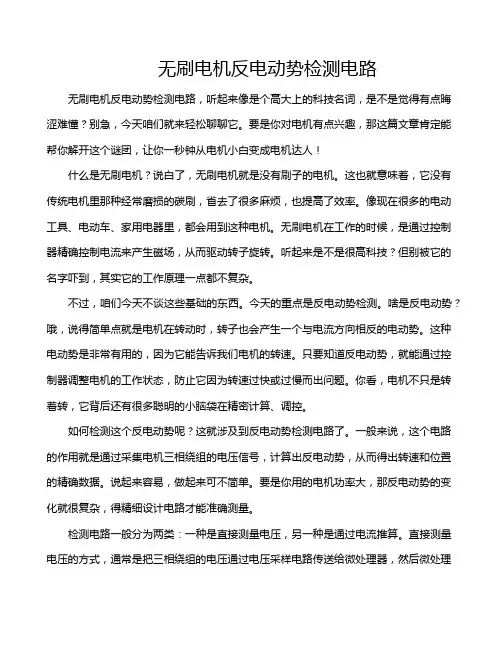

无刷电机反电动势检测电路无刷电机反电动势检测电路，听起来像是个高大上的科技名词，是不是觉得有点晦涩难懂？别急，今天咱们就来轻松聊聊它。

要是你对电机有点兴趣，那这篇文章肯定能帮你解开这个谜团，让你一秒钟从电机小白变成电机达人！什么是无刷电机？说白了，无刷电机就是没有刷子的电机。

这也就意味着，它没有传统电机里那种经常磨损的碳刷，省去了很多麻烦，也提高了效率。

像现在很多的电动工具、电动车、家用电器里，都会用到这种电机。

无刷电机在工作的时候，是通过控制器精确控制电流来产生磁场，从而驱动转子旋转。

听起来是不是很高科技？但别被它的名字吓到，其实它的工作原理一点都不复杂。

不过，咱们今天不谈这些基础的东西。

今天的重点是反电动势检测。

啥是反电动势？哦，说得简单点就是电机在转动时，转子也会产生一个与电流方向相反的电动势。

这种电动势是非常有用的，因为它能告诉我们电机的转速。

只要知道反电动势，就能通过控制器调整电机的工作状态，防止它因为转速过快或过慢而出问题。

你看，电机不只是转着转，它背后还有很多聪明的小脑袋在精密计算、调控。

如何检测这个反电动势呢？这就涉及到反电动势检测电路了。

一般来说，这个电路的作用就是通过采集电机三相绕组的电压信号，计算出反电动势，从而得出转速和位置的精确数据。

说起来容易，做起来可不简单。

要是你用的电机功率大，那反电动势的变化就很复杂，得精细设计电路才能准确测量。

检测电路一般分为两类：一种是直接测量电压，另一种是通过电流推算。

直接测量电压的方式，通常是把三相绕组的电压通过电压采样电路传送给微处理器，然后微处理器就能进行计算，得出反电动势。

虽然这方法简单，但它有个问题，就是电机转速较高时，电压信号可能非常微弱，容易受到外部噪声的干扰，结果就可能不太准确。

另一个方法是通过电流推算，电流和反电动势之间是有一定关系的。

当电机的负载变化时，电流和反电动势就会发生波动，这时候可以通过检测电流变化来推算反电动势。

无刷直流电动机的设计无刷直流电动机（BLDC）是一种基于电子换向器和磁传感器的新型电机，具有高效率、高功率密度、高可靠性、无摩擦等优点，广泛应用于工业、农业、家电和汽车等领域。

本文将介绍无刷直流电动机的设计原理、设计流程和一些关键技术。

一、设计原理无刷直流电动机的工作原理是利用永磁体和电流产生的磁场相互作用，从而产生转矩。

它的转子由一个或多个永磁体组成，通过电流换向器控制电流的方向，从而实现转子的旋转。

无刷直流电动机通常采用三相设计，每相之间的换向角为120度。

二、设计流程1.确定电机的额定功率和转速。

根据设计要求，确定电机的额定功率和转速。

这些参数将决定电机的尺寸、材料和冷却方式等。

2.选择永磁材料和磁路设计。

根据电机的运行环境和功率需求，选择合适的永磁材料。

同时，设计磁路以确保磁通密度的均匀分布和最小的磁路损耗。

3.设计定子绕组和绝缘系统。

根据电机的功率和电压要求，设计定子绕组。

同时，设计合适的绝缘系统以确保电机的安全性和可靠性。

4.确定电流换向器的拓扑和控制策略。

选择合适的电流换向器拓扑（如半桥、全桥等）以及控制策略（如PWM控制、电流环控制等），以实现电机的换向操作。

5.进行磁场分析和电磁设计。

通过磁场分析软件，进行电磁设计。

通过磁场分析，可以得到电机的特性曲线、转矩和功率密度等指标。

6.进行结构设计和热分析。

根据电机的尺寸和电机的工作环境，进行结构设计和热分析。

结构设计要考虑机械强度、制造成本等因素，热分析要考虑散热方式和绝缘系统。

7.制造和测试。

根据设计图纸进行电机的制造。

制造完成后，进行测试，通过测试结果对电机的设计进行修正和优化。

三、关键技术1.电磁设计技术。

电磁设计是无刷直流电动机设计的核心技术，它涉及到永磁体选材、磁路参数计算、磁场分析等方面。

2.电流换向器设计技术。

电流换向器是控制无刷直流电动机运行的关键部件，它的设计直接影响到电机的性能。

目前常用的换向器有半桥、全桥等拓扑，选择合适的拓扑和控制策略对电机的效率和稳定性有重要影响。

无刷电机相电流电路解释说明以及概述1. 引言1.1 概述本文旨在介绍无刷电机相电流电路，对其进行解释说明，并概述相关内容。

无刷电机是一种通过电子器件（如MOSFET）而非传统的电刷与集电环来完成换向操作的电机。

相电流是指流经无刷电机各相线圈的电流，对于无刷电机的工作状态和性能具有重要影响。

1.2 文章结构本文结构分为五个部分。

首先，在引言部分，我们将对文章进行概述，介绍主题及目的。

然后，在“无刷电机相电流电路的解释说明”部分，我们将简要介绍无刷电机原理，并详细解释相电流的概念以及其重要性。

接下来，在“无刷电机相电流电路的构成要素”部分，我们将讨论相桥式驱动器、感应器和霍尔传感器的作用与差异，并探讨控制逻辑与PWM信号调节。

进一步地，在“无刷电机相电流的控制方式与优化策略”部分，我们将比较开环控制和闭环控制，并研究相电流采样技术与实时反馈控制方法。

最后，在“结论与展望”部分，我们将总结本文主要观点和发现结果，并展望未来无刷电机相电流控制领域的研究方向。

1.3 目的本文的目的是对无刷电机相电流电路进行全面地解释说明，并概述其关键要素以及控制方式与优化策略。

通过这篇长文，读者可以获得关于无刷电机相电流的基础知识和深入了解，同时对该领域未来研究方向有一定预期。

2. 无刷电机相电流电路的解释说明：无刷电机相电流电路是无刷电机系统中至关重要的组成部分。

本节将对无刷电机相电流电路进行详细解释和说明。

2.1 无刷电机原理简介：无刷电机是一种以磁场转动为基础的驱动器，与传统的有刷直流电机相比，它具有更高的效率和可靠性。

传统有刷直流电机通过与旋转子（转子）实时接触来改变磁极极化方向，而无刷电机则使用功率晶体管或MOSFET等器件来控制磁场的极化，并通过轴上的霍尔传感器来检测转子位置和速度。

2.2 相电流概念解释：在一个三相无刷电机系统中，每个相都有一个对应的定子线圈。

当驱动器向特定相施加正弦波形信号时，这些线圈中通过的交流（AC）电流称为相电流。

无刷直流永磁电动机的原理和设计无刷直流永磁电动机是一种将电能转化为机械能的装置，它采用了无刷技术和永磁材料，具有高效率、高功率密度和可靠性高等优点。

本文将详细介绍无刷直流永磁电动机的工作原理和设计要点。

无刷直流永磁电动机的工作原理主要包括电磁场产生、电流调节和转矩产生三个方面。

首先，通过电流调节器向无刷直流永磁电动机的定子绕组输入电流，产生定子磁场。

接着，通过永磁体在转子上产生磁场，与定子磁场相互作用，产生转子磁场。

最后，通过转子磁场和定子绕组之间的相互作用，产生电磁转矩，驱动转子旋转。

设计无刷直流永磁电动机时，需要考虑多个因素。

首先是功率需求，根据所需的功率大小选择合适的电机型号和规格。

其次是电压和电流需求，根据电源的电压和电流限制选择合适的电机参数。

还需要考虑转速范围和转矩要求，根据具体应用场景确定电机的转速和转矩特性。

此外，还需要考虑电机的体积、重量和成本等因素。

在无刷直流永磁电动机的设计中，关键的技术是永磁材料的选择和磁路设计。

永磁材料的选择要考虑其磁能积、矫顽力、矫顽力系数等参数，以及温度稳定性和成本等因素。

磁路设计要保证磁场的均匀性和稳定性，提高电机的效率和输出功率。

无刷直流永磁电动机还需要配备电流调节器和位置传感器等辅助设备。

电流调节器可以实现对电机电流的精确控制，保证电机的稳定运行。

位置传感器可以实时监测电机转子的位置和转速，提供给电流调节器进行反馈控制。

无刷直流永磁电动机具有多种应用领域。

在工业领域，它广泛应用于机床、印刷设备、纺织设备等需要精确控制的设备中。

在交通领域，它被用作电动汽车的驱动系统，具有高效率和长续航里程的优势。

在家电领域，它被应用于洗衣机、冰箱等家电产品中，提供高效、静音的驱动能力。

无刷直流永磁电动机是一种高效、高功率密度和可靠性高的电机，具有广泛的应用前景。

在设计无刷直流永磁电动机时，需要考虑功率需求、电压和电流需求、转速范围和转矩要求等因素。

通过合理选择永磁材料和进行优化的磁路设计，可以提高电机的效率和输出功率。

link appraisement
周 琦 张宇翔 李丹雯
航空工业陕西飞机工业（集团）有限公司制造工程部特设室
周琦（1982-）主要从事航空电气相关工作；张宇翔（1979-）主要从事航空电气相关工作；李丹雯（1989-）主要从事航空电气相关工作。

图2 电流检测电路图3 位置检测电路图4 转速检测电路图5 温度检测电路
图8 外围电路图6 显示电路
图7 电源电路
数据线，连接至STM32的PG0－PG7上。

此外，由于
LCD12864采用并口传输方式，因此将PSB固定置为高电
平。

引脚A和K分别是背光源正和背光源负，因此一端接
5V电源，一端接地。

电源电路
本设计电源电路只考虑STM32、霍尔传感器以及
LCD12864的供电，因此需要的电压有直流5V和3.3V。

本系统以直流24V作为系统的输入电源，为整个系统提供
稳定的电压，如图7所示。

首先，需要将24V直流转换为
5V直流进行输出，因此本设计采用LM2956进行电压转换。

电路中，为了防止24V输入端的瞬态电压过大
而造成电路损坏，采用C14和C15作为电路输入电容。

此。

无刷电机电流采样电路无刷电机电流采样电路是一种用于测量无刷电机电流的重要电路。

在无刷电机的驱动中，准确地获取电机的电流信息对于控制电机的速度和力矩具有重要意义。

无刷电机电流采样电路能够实时监测电机的电流，并将其转化为电压信号，方便进行采集和处理。

无刷电机是一种采用永磁体和电磁线圈之间的相互作用来实现转动的电动机。

与传统的有刷电机相比，无刷电机具有结构简单、寿命长、效率高等优点，因此被广泛应用于各个领域。

然而，为了实现对无刷电机的精确控制，需要准确地测量电机的电流。

因此，无刷电机电流采样电路的设计变得尤为重要。

无刷电机电流采样电路主要由电流传感器和信号调理电路组成。

电流传感器是将电机电流转化为电压信号的关键部分。

常用的电流传感器包括霍尔效应传感器、电阻式传感器和磁阻式传感器等。

这些传感器能够将电机电流转化为与之成比例的电压信号，方便后续的处理和采集。

信号调理电路主要用于对传感器输出的电压信号进行放大和滤波。

放大电路可以增大传感器输出的电压信号，使其能够更好地适应后续采集和处理电路的要求。

滤波电路则可以去除传感器输出信号中的噪声和干扰，提高信号的质量和准确性。

在无刷电机电流采样电路的设计中，需要考虑的因素有很多。

首先是电流传感器的选择。

不同的电流传感器有不同的特性和优缺点，需要根据具体应用场景选择合适的传感器。

其次是信号调理电路的设计。

放大电路的增益和滤波电路的参数需要根据具体需求进行调整，以确保采样电路的性能和稳定性。

还需要考虑采样电路的抗干扰能力。

由于电机工作时会产生较大的电磁干扰，采样电路需要具备良好的抗干扰能力，以保证测量的准确性。

可以采取的措施包括合理布局电路、增加屏蔽措施和使用滤波器等。

无刷电机电流采样电路是实现对无刷电机精确控制的重要组成部分。

通过准确地测量电机的电流，可以实时监测电机的工作状态，并根据需要进行相应的调节和控制。

因此，设计一个稳定可靠的无刷电机电流采样电路对于电机控制具有重要意义。

直流无刷电机的电流采集直流无刷电机是一种常用于工业和家用电器的电机类型，其优点包括高效率、低噪音和可靠性。

在直流无刷电机的运行过程中，电流的采集是非常重要的，可以帮助我们监测电机的工作状态并进行控制。

电流采集是通过传感器来实现的，传感器可以感知电流的大小和方向，并将其转换成电信号输出。

常用的电流传感器有霍尔效应传感器、电阻传感器和互感传感器等。

我们来介绍一种常用的电流传感器——霍尔效应传感器。

霍尔效应传感器利用霍尔元件的特性来检测电流。

当电流通过导线时，霍尔元件感受到磁场的作用，产生霍尔电势差。

这个电势差与电流成正比，通过测量电势差的大小，我们可以得到电流的大小。

霍尔效应传感器的优点是响应速度快、精度高，但也存在一定的温度漂移问题，需要进行温度补偿。

另一种常用的电流传感器是电阻传感器。

电阻传感器是通过测量电流通过一个已知电阻产生的电压降来计算电流的大小。

电阻传感器的原理比较简单，适用于低频电流测量，但由于电阻本身的存在，会对电路产生一定的负载。

互感传感器是一种电流传感器的变种，它利用电流通过线圈产生的磁场与另一个线圈产生的感应电动势之间的关系来测量电流。

互感传感器的优点是响应速度快、精度高，但需要注意的是，互感传感器对电流的频率有一定的要求，适用于高频电流测量。

在直流无刷电机中，电流采集的目的有两个：一是为了监测电机的工作状态，及时发现异常情况，如过载、短路等；二是为了对电机进行控制，调整电机的运行速度和转矩。

通过电流采集，我们可以得到电机的实时电流值，并根据需要进行处理和反馈控制。

在电流采集过程中，我们还需要考虑信号的放大和滤波问题。

电流传感器输出的信号较小，需要经过放大电路进行放大，以便后续的处理和控制。

同时，由于电机的工作过程中会产生一些噪音和干扰，我们还需要对信号进行滤波处理，以提高采集信号的稳定性和准确性。

总结来说，直流无刷电机的电流采集是一项重要的任务，可以帮助我们监测电机的工作状态并进行控制。

直流无刷电机控制实验系统设计与实现摘要：伴随着社会和科技的发展，在产业的制造与使用中，永磁材料、电力电子技术、传感器技术、现代控制理论以及微型计算机技术都取得了巨大的进展。

基于上述相关材料、技术的研发与集成，使得其在直流无刷电动机的应用技术更为完备与成熟，并具有高效率、长寿命、低噪声等优良的速度－转矩性能等优点。

在新时期、新情况下，直流无刷电动机以其众多的优势和特点，在工业、家电等行业得到了越来越多的应用，这就对电动机的控制提出了越来越高的要求。

本文在已有的科研成果的前提下，针对当前我国在直流无刷电机方面的研发现状，提出了直流无刷电机的发展方向。

关键词：直流无刷电机；发展；现状分析由于其具有高效率、低噪声、结构紧凑、可靠性高、维修费用低等优点，在各类新能源汽车和各类家用电子产品中得到了广泛应用。

本文所设计的 BLDCM控制试验系统是以EV汽车为原型，具有EV汽车的基础性能；并对电动式汽车控制系统中的每一个功能进行了分区、分区的划分，方便了详细的试验方案的实施；同时，本试验所使用的24V的电压，使整个试验系统的直流母线电流不超过2A，从而避免了因大功率而造成的安全隐患和设备的损坏。

在软件设计方面，对程序的流程图进行了细致的设计，将各种控制功能以不同的形式包装起来，方便了软硬件的协作调试。

该实验平台可以应用于课堂实验，可以应用于课程设计，可以进行创新实验。

一、直流无刷电机（一）直流无刷电机基本结构直流无刷电机是同步电机的一种，即电机转子的转速主要受电机定子旋转磁场的速度和周边相应转子极数的影响直流无刷电机是21世纪发展起来的一种新型的机电一体化装备，它的主要组成是由电机本体、传动机构等组成，尤其是在工业生产中，被越来越多的人所采用。

至于直流无刷电机，则是将新老两代直流电机的优势相结合，不仅保留了传统直流电机的优势，而且在具体的结构设计上，基本上去掉了碳刷和滑环，达到了无级调速，而且速度范围也相对较宽，这样的话，在使用过程中，其过载能力会得到极大的提高，而且可靠性、稳定性和适应性也会得到很好的改善，最主要的是，在维护和维护过程中，可以方便地进行操作和维护。

相电流检测电路电流检测是直流无刷电机控制系统电流环控制的重要环节，对于电流检测一般常用以下两种方法:CI）采用电流检测模块。

现在电流检测模块种类很多，以霍尔器件为主，反应很灵敏但是，对于直流无刷电机的控制特点，至少需要检测两相电流，需要两组传感器。

检测输出信号可以直接由DSP芯片接受，但是造价很贵。

C2）采用一个分流电阻间接测流。

在直流侧接相应阻值和功率的分流电阻，通过测量电阻上的电压，来获取直流回路的电流;然后检测三相绕组的相电压，通过相电压的相互关系确定采样的直流侧电流是哪一相的电流值。

这种方法对于A/D转换的精度和软件数据处理有难度，但是造价很低。

因为控制系统的核心控制芯片TMS320LF2407A的A/D单元具有相当高的精度和转换速度，所以可以采用第2种方法，图5.18为电流信号采样电路。

R9R：2P PVCC其中IN是来自采样电阻的压降信号。

本实验电路中，设计最大允许输入电流上限值为5A，旁路电阻采用0.1Q,8W的绕线电阻，由于TMS320LF2407A的A/D输入信号范围为0〜3.3V,故电流信号必须放大，电路采用了运算放大器LM324，先将电压信号放大到0〜-3.3V,再经过反向得到0〜3.3V的电压信号输入到DSP。

图3.8电流釆样电路本文采用分流电阻进行电流检测，见图3.8。

分流电阻接在驱动桥下桥臂与地线之间。

因为MC33035管脚9内部连接一个比较器的正相输入端，该比较器的反相输入端为芯片内部提供的1OOmv标准电压.Rz的阻值比较小，为水泥电阻.相对于大功率绕线电阻，由于水泥电阻为无感电阻，可以反映真实的相电流波形.从电阻上可得到电流反馈环节所需的真实反映电机内部工作情况的反馈量.。
