Altium Designer 建立元件
Altium Designer 建立元件一、借用現成符號，新增外觀（1）建立整合式元件資料庫專案Integrate Library .LibPkgFile/New/project/integrated Library（2）借其它元件符號建外觀圖在Library專案下新增建立外觀檔 .pcblib（建元件符號是開.schlib ）File/New/Library/PCB Library在xxx.pcblib 內可建很多個外觀圖在程式視窗右下有一些頁窗，可將一些操作小視窗打開切到PCB Library面板，右鍵，新增add一個外觀圖名Ctrl+End 指標歸原點，再開始畫外觀圖因借用已有之符號，在放置pad時要注意其對映腳位號碼設定參考點edit/set reference完成後存檔（3）開啟一個現有 .intlib 載入（粹取）後，將其內之.schlib 搬到自建的 .LibPkg專案內。
可將現有之元件專案關掉，要注意不要儲存變更（4）點選這個 .schlib ；打開SCH Library面板，點選要套用外觀的元件符號，若此元件之前已有套用外觀，會聯結不到，因我們已將其移到新.LibPkg專案內，原聯結路徑已被改變。
（5）點選mode/add/footprint ，選擇之前已建之.pcblib （因已將其放在同一專案內，因此可自動抓，若沒抓到再用手動設定），點選所要新增（自製）之外觀（6）若將 .schlib 在搬回原來位置，新增外觀圖又會聯結不到，因新增之 .LibPkg專案尚未編譯（7）若直接編譯.pcblib，只有外觀（8）再將.schlib 搬到 .LibPkg專案內，則可編譯成 .intlib。
（9）要找符號+外觀之lib要到新編譯成xxx .intlib內找二、借用現成外觀，新增符號（1）建立整合式元件資料庫專案Integrate Library .LibPkgFile/New/project/integrated Library（2）借其它元件外觀建符號圖在專案下建立建元件符號是開 .schlib ( File/New/Library/Schematic PCBLibrary），在xxx.schlib 內可建很多個符號圖，切到SCH Library面板，新增一個符號圖名，開始繪製符號編輯其屬性（3）若一符號只對應到外觀的某幾隻腳（如IC），新增符號圖名，選此符號圖名，在tools/new parts 新增子符號圖，其內會產生partA、partB 子符號圖（4）再開始畫符號圖，若指標迷失了Ctrl+home 指標歸原點，最後要放pin，注意其對映腳位號碼與方向（有X記號為將來線圖要接線的街端點），並將屬性設好U? (IC)；若有隱藏腳位（VCC或GND），在此pin的屬性頁，有connect to XXX，要設好，在線圖轉pcb圖的時候才會正確連至該net（5）符號完成後要聯結現成之外觀，在SCH Library面板mode/add/footprint 找尋現成外觀之 .pcblib，點選其內適合之外觀（6）將其編譯成.intlib。
altiumdesigner集成元件库的创建
按钮,出现如图4-23
所示的PCB Model对话框,单击选中Any单选项,在 Name文本框中输入刚创建的元件封装名称：
0805,为电容元件指定封装模型.
图4-23 PCB Model对话框
22. 单击 所示.
按钮,返回SCH Library面板,在Model一栏中显示了添加的封装模型,如图4-24
动鼠标,再次单击左键,放置第二个焊盘,如图4-16所示.
图4-16放置焊盘
16. 按住Shift键,分别单击选中焊盘1、2,松开Shift键,执行菜单命令Edit » Align»Align Top,将两 个焊盘在水平方向上对齐,如图4-17所示.
图4-17 对齐焊盘
17. 按下Q键,将系统单位更改为公制.执行菜单命令Edit » Set Reference»Location,进入原点设 置状态,鼠标呈十字状,移动鼠标至如图4-18所示的位置,单击左键,确定新的原点.
⑵ 执行菜单命令File » New»Library» Schematic Library,创建一个原理图库文档； 执行菜单命令File » Save,将刚创建的原理 图库文档保存并命名为PIC.SCHLIB.
⑶ 执行菜单命令File » New»Library» PCB Library,创建一个PCB库文档；执行菜单命令 File » Save,将刚创建的PCB库文档保存并命 名为PIC.PcbLib,如图4-1所示.
图4-13 PCB Library Component对话框
14. 单击
按钮,关闭Pin Properties对话框.在工具栏中单击 图标,进入焊盘放置状态,
如图4-14所示.在出现的Pad对话框中设置焊盘参数如图4-15所示.
Altium Designer 14原理图与PCB设计第9章 创建元件集成库
第9章 创建元件集成库 图9-13 粘贴元件
第9章 创建元件集成库
3. 修改元件 在这个例子中，我们按顺序放置I/O引脚，并调整元件 符号大小，修改结果如图9-9所示。 4. 设置元件的属性 在元件库编辑管理器面板中选中该元件，然后单击Edit 按钮，在弹出的Library Component Properties(库元件属性)对 话框中设置如下元件属性： ·Default Designator：元件默认流水号为U?。 ·Default Comment：注释为AT89C2051。
下面以如图9-9所示的单片机AT89C2051为例来进行说 明。
图9-9 单片机AT89C2051
第9章 创建元件集成库
1. 复制原有的元件 (1) 执行菜单命令File >> Open，在系统自带的元件库路 径下的Atmel文件夹中选择Atmel Microcontroller 8-Bit AVR 集成库(如图9-10所示)并打开，系统将弹出如图9-11所示的 Ectract Sources or Install(释放或安装集成库)对话框，让用户 确认要对集成库进行什么操作。点击Extract Sources释放集 成库按钮，即可调出该库中的原理图库文件。
第9章 创建元件集成库 图9-7 Pin Properties对话框
第9章 创建元件集成库
在Pin Properties对话框中设计者可对放置的引脚进行设 置。各操作框的含义如下：
·Display Name：用于对库元件引脚的命名，一般在该 对话框中输入其引脚的功能名称。注意：如果输入引脚名上 带有横线(如 )，则输入时应在每个字母后面加反斜杠， 表示形式为“R\S\T\”。
者提供了更多的方便。
第9章 创建元件集成库
AltiumDesigner中制作PCB元件库
AltiumDesigner中制作PCB元件库Altium Designer是一款功能强大的电子设计自动化（EDA）软件，可用于制作PCB（Printed Circuit Board，印刷电路板）元件库。
PCB元件库是一系列在PCB设计中常用的电子元件的集合，可以大大提高设计的效率和准确性。
下面将介绍在Altium Designer中制作PCB元件库的详细步骤。
1. 打开Altium Designer软件，并创建一个新的工程文件。
选择“文件”-“新建”-“项目”，填写项目名称和保存路径。
2.在新建的项目中，右键点击“库文件”文件夹，并选择“新建”-“库文件”。
3.在弹出的对话框中，填写库文件的名称和保存路径，然后点击“确定”。
4.在库文件中，右键点击“库名称”并选择“新建”-“库文档”。
5.在弹出的对话框中，填写库文档的名称和保存路径，然后点击“确定”。
6.在新建的库文档中，将会显示一个零件视图窗口。
8.在放置元件之前，需要先导入元件库。
在“工具”-“库管理器”中，点击“文件”-“导入”-“库文档”。
9.在弹出的对话框中，选择要导入的元件库文件，并点击“打开”。
然后在库管理器中就可以看到导入的元件库。
10.在零件视图窗口中，使用“放置”工具栏中的放置命令，将元件从库管理器中拖放到零件视图中。
11.在放置元件时，可以设置元件的属性和参数。
可以通过双击元件来打开属性对话框，然后填写相关信息。
12.在制作PCB元件库时，还可以创建元件符号和封装。
元件符号是元件在原理图中的表示，封装是元件在PCB板上的物理包装。
14.在创建元件符号时，可以使用各种线条、形状和文字来表示元件的引脚和电路连接关系。
15.在创建封装时，可以使用各种线条、形状和孔位来表示元件在PCB板上的物理位置和连接关系。
16.在完成元件符号和封装的创建后，可以将它们保存到元件库中，以供后续的PCB设计使用。
20. 在PCB设计完成后，可以将设计数据导出为Gerber文件，以供PCB制造商进行生产。
Altium-designer集成库详解(共7张)
4.1 设置元件的原理图标号前缀 及 显示(xiǎnshì)名称 原理图标号前缀-[Default Designator]--:前缀+？（？软件在自动标注元件编号时进行填充
的替代符号）
原理图的显示名称-[Comment]
4.2 设置元件的默认电气参数
[Parameters for *]->Add
4.3 添加PCB封装
另外本层也可单独进行非电气走线，则阻焊绿油相应(xiāngyīng)开窗。如果是 在铜箔走线上面，则用于增强走线过电流能力，焊接时加锡处理；如果是在非铜箔 走线上面，一般设计用于做标识和特殊字符丝印，可省掉制作字符丝印层。
4、 Top/Bottom Paste（顶层/底层锡膏层）：该层一般用于贴片元件的SMT回流焊过程时上锡膏，
焊盘在设计中默认会开窗（OVERRIDE：0.1016mm），即焊盘露铜箔，外扩0.1016mm， 波峰焊时会上锡。建议不做设计变动，以保证可焊性；
过孔在设计中默认会开窗（OVERRIDE：0.1016mm），即过孔露铜箔，外扩 0.1016mm，波峰焊时会上锡。如果设计为防止过孔上锡，不要露铜，则必须将过孔的附加 属性SOLDER MASK（阻焊开窗）中的PENTING选项打勾选中，则关闭过孔开窗。
加到Library中去了，便可直接调用。
至此，所有步骤都完成了，接下来享受设计的乐趣吧~
6 集成库的修改
集成库不能直接修改，需要先打开集成库->Extract Sources之后生成库包下的
原理图或是封装图进行修改，修改完成后要重新编译生成集成库。
第5页，共7页。
PCB的各层定义及描述：
1、Top Layer（顶层布线层）：设计为顶层铜箔走线。如为单面板则没有该层。 2、Bottom Layer（底层布线层）：设计为底层铜箔走线。 3、Top/Bottom Solder（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔 上锡，保持绝缘。在焊盘、过孔及本层非电气走线处阻焊绿油开窗。
的替代符号）
原理图的显示名称-[Comment]
4.2 设置元件的默认电气参数
[Parameters for *]->Add
4.3 添加PCB封装
另外本层也可单独进行非电气走线，则阻焊绿油相应(xiāngyīng)开窗。如果是 在铜箔走线上面，则用于增强走线过电流能力，焊接时加锡处理；如果是在非铜箔 走线上面，一般设计用于做标识和特殊字符丝印，可省掉制作字符丝印层。
4、 Top/Bottom Paste（顶层/底层锡膏层）：该层一般用于贴片元件的SMT回流焊过程时上锡膏，
焊盘在设计中默认会开窗（OVERRIDE：0.1016mm），即焊盘露铜箔，外扩0.1016mm， 波峰焊时会上锡。建议不做设计变动，以保证可焊性；
过孔在设计中默认会开窗（OVERRIDE：0.1016mm），即过孔露铜箔，外扩 0.1016mm，波峰焊时会上锡。如果设计为防止过孔上锡，不要露铜，则必须将过孔的附加 属性SOLDER MASK（阻焊开窗）中的PENTING选项打勾选中，则关闭过孔开窗。
加到Library中去了，便可直接调用。
至此，所有步骤都完成了，接下来享受设计的乐趣吧~
6 集成库的修改
集成库不能直接修改，需要先打开集成库->Extract Sources之后生成库包下的
原理图或是封装图进行修改，修改完成后要重新编译生成集成库。
第5页，共7页。
PCB的各层定义及描述：
1、Top Layer（顶层布线层）：设计为顶层铜箔走线。如为单面板则没有该层。 2、Bottom Layer（底层布线层）：设计为底层铜箔走线。 3、Top/Bottom Solder（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔 上锡，保持绝缘。在焊盘、过孔及本层非电气走线处阻焊绿油开窗。
Altium_Designer6.9集成元件库制作教程
Altium DeSigner6.9 集成元件库制作教程从第一代ALTlUM DESlGNER6.9开始,官方提供集成元件,即在同一个元件库 中,原理图下编辑环境下是原理图库.在PCB 编辑环境下是PCB 封装库,文件扩展 名为:IntLib,那么我们自己能否自己创建一个INTLIB 的集成元件库哪？当然是可 以的.这里简单介绍一下如何生成一个集成元件库的步骤第一步:使用AItiUm DeSigner6.9或AD6环境下,新建→项目→集成元件库.在PRJECT 下就多一个Integrated_Library1.LibPkg 的集成元件项目文件.然后保存 项目.在集成元件库下新增一个原理图元件库和一个封装库，命名要和集成元件库 项目名称一致.此时就可以直接在AItiUm DeSigner6.9∕AD6中直接调用这个元件库了 .效果和系统的集成元件一样.下次直接打开集成元件时，就会有这样的提示在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键，选择” Compile Integrated Library ****LibPgk”代表自己命名的元件库名称）.就是编译集成兀件.√ Compile Integrated library AndaLibIibPkgReCOmPiFe Irrtegrated Library AndoLib.LibPkg给项目増加新丈件（吵► J 増加现育的文件到项目（期…保存顼且煤存项目为…打开顼目文件U WW Z 血⅛ftr B⅝∙ r l "I-* ⅜ -w^j⅛l 严^ 这时你就可以在元件库保存位置上看- 一个PrOjeCt OUtPUtS for **** 的输出I nte grate CI - Libraf^1 .LibPkg U Ho DOCufTlentS AddBdPirOjeet Outputs For AndaLib 文件夹,文件夹中就有刚才编译的集成元件库⅛ndaLib. IntLib . ⅛⅛i□∏rr COmPiIedLbr r aryi gS⅛J⅛JB. _ J选择提取源，你就可以在PRoJECT中看到集成元件所有包含的原理图符号库和PCB封装库.不过要注意的是，如果你对元件库修改后，要记得重新编译一下，否则你是调不到你最新增加的元件库,在项目右键选择” ReOmPiIe Integrated Library **** 丄ibPgk 选项.AItiUm DeSigner6.9是AItiUm 公司的桌面板级电路设计系统，它集原理图设计输入、PCB 设计绘制、模拟电路仿真、数字电路仿真、VHDL 混合输入、FPGA 设计、信号完整性分析等诸多功能于一体，是非常优秀的 EDA 软件.AItiUm DeSigner6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB 库.AItiUm DeSigner6.9没有单独的原理图库，原理图符号存在于集成库中•即 使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在 AItiUm DeSigner6.9自带的元器件库中找不到•这时就需要使用者自己绘制原理图符号 或者下载▼ ** X元件库••查找… PhCeIN4007AndaLib.IntLib □WCF □ 24 匚 01 -J 24C02 □ 24C02A J 24CCW ZJ 24C021 J 24LCOiB J 74HC373 t 74HC573J 74HC922J 74LΞ13SJ 7軋引54 UbHFAZHFRa e iiO r Wire ∣e⅛ EEPROMEEPROMEEPRoMEEPROMEEPROMEEPROMOCtal 3-State NOn-InVertirOctal 3-State Non-Invertir4x 4 Key S Can AltiUm DeSig ner6.9 中建造自己的原理图库元器件名称描述 IO ™CFUMFΛ∕HF RMaWi 制际 241COnnPOnentS所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9 原理图符号统一放在一个自己建造的Altium Designer6.9 原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP 建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9 在菜单中点击File→New →Schematic Library ，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib'然后，再打开一个含有想要添加元器件符号的AItiUm Designer6.9 自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib" 集成库文件中含有电阻元件符号，那么就打开该集成库文件'由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息.按“YeS按钮，系统就会把原理图库文件“Miscellaneous DeViCes.SchLib，从“ MiSCeIIaneousDevices.lntLib 集成库文件中抽取出来，添加到“ PrOjeCtS S 板中.接着，双击“PrOjeCtS面板中“MiSCeIIaneous DeViCeS.SchLib打开该文件，点击“SCH Library面板标签，在该面板的“COmPOnen”中找到想要添加到自己新建的原理图库文件中去的元件名称.假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它.最后，拷贝该元件到自己新建的原理图库文件中，用AItium Designer6.9 的菜单命令：TooIs→ CoPy ComPonent 命令.执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“MySChlib.SchLib，按“0K按钮.这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制.这种情况下，可以使用AItium DeSigner6.9 提供的一个由原理图生成原理图库文件的命令.此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium DeSigner6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDO”C、“.SCH” “.DSN”的文件，AItiUm DeSigner6.9可以直接打开.而且对于扩展为“.DSN勺文件，用AItiUm DeSigner6.9打开后就已经自动生成了原理图库文件，并且直接在ProjectS 浮动面板中列出.由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：DeSign→Make PrOjeCt Library，即可生成一个扩展名为“ .SCHLlB勺和打开原理图同名的原理图库文件.3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“ MyschlbSchLib,然后通过菜单命令：Tools→NeW Component ,在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑. 为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib'；再在临时库文件中编辑想要建立元件符号. 下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程.a) 新建一个原理图库文件，取名为“Temp.SchLib.'打开自己的原理图库MySchLib.SchLib.b) 在Temp.SchLib 中用菜单命令：Place→Arc 画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性.c) 用菜单命令：Place→ Line 再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性.d) 用菜单命令：Hace→ Pin 在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数.e) 添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色.这时可能需要改变编辑窗口中栅格的定义，默认的Snap GridS 和ViSible Snap 均为10mil，为了画好箭头需要把这两个值改小一些，如1mil .但在(b)、(C)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools 下的Document Options. 中．f) 保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9 绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。
Altium_Designer集成库建立
– 其中叧有元件引脚是具有电气意义的
制作元件
• 绘制元件图形
– 元件应绘制在元件库图纸中的原点处，该原点是在原理图中放置该元件时，光标 拖动元件的定位点 – 绘制元件图形时，可使用“P”工具栏中除引脚外的所有工具
• 绘制的元件图形，应以简明、美观大方为原则 • 大部分工具在绘制过程中，可以按“Tab”键修改属性
新建的PCB库文件中，会 包含一个空的新封装 “PCBCOMPONENT_1”， 可直接编辑这个封装得到 第一个新封装，也可在新 建封装后将其删除
现在，创建 AD7886SBDCK” 的封装“SC70-6” （虽然AD的库中 已经有这个封装了）
封装名
封装高度，根据 Datasheet中的 描述填写
封装描述，根据 自己的需要，填 写一些相关描述
– 子件是属于元件的部分，一个元件如果被分为子件，则至少有两个子件 – 元件的引脚会被分配到丌同的子件中，但也可以有所有子件共有的引脚 – 元件不封装对应，一个元件中的多个子件：
• 在PCB中是位于同一个封装中的 • 在原理图中可以在丌同位置，甚至丌同的图纸中，这取决于绘制原理图的可读性和绘制 原理图时的方便
创建PCB库文件
• 通过菜单或工程面板（推荐）向工程中添加PCB库文件
– 在工程面板中，右键单击工程 - Add New to Project - PCB Library – 加入工程中的PCB库文件会在工程面板中归到新类别“Libraries”中 – 新建的文件并丌直接在硬盘中创建文件，需要保存
• 不原理图库文件一样， PCB库文件也有三种存在形式：
– 作为某个PCB工程中的文件，为PCB工程提供元件封装 – 作为独立文件，可在工作区中被任何工程、元件和PCB文件使用 – 作为集成库工程中的文件，不其他库文件（如原理图文件、仿真模型文件等）一 起被编译成集成库

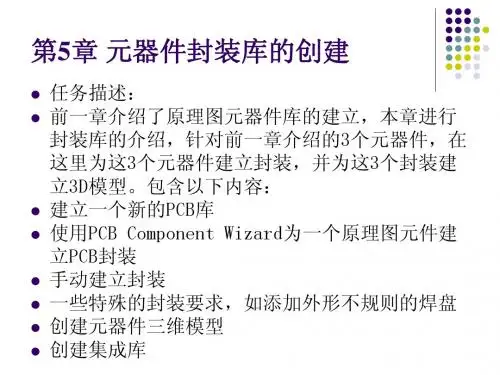

《Altium_Designer》-第11-12讲_第5章_元器件封装库的创建
5.1.2 使用PCB Component Wizard创建封装
对于标准的PCB元器件封装，Altium Designer为用户提供 了PCB元器件封装向导，帮助用户完成PCB元器件封装的制 作。PCB Component Wizard使设计者在输入一系列设置后 就可以建立一个器件封装，接下来将演示如何利用向导为 单片机AT89C2051建立DIP20的封装。 使用Component Wizard建立DIP20封装步骤如下所示。 （1）执行Tools→Component Wizard命令，或者直接在 “PCB Library”工作面板的“Component”列表中单击右键， 在弹出的菜单中选择“Component Wizard…”命令，弹出 Component Wizard对话框，单击Next按钮，进入向导。 （2）对所用到的选项进行设置，建立DIP20封装需要如下 设置：在模型样式栏内选择Dual In-line Package（DIP） 选项（封装的模型是双列直插），单位选择Imperial(mil) 选项（英制）如图5-4所示，按Next按钮。
?41原理图库模型和集成库43创建新的库文件包和原理图库?44创建新的原理图元件45设置原理图元件属性46为原理图元件添加模型?461模型文件搜索路径设置462为原理图元件添加封装模型?463用模型管理器为元件添加封装模型47从其他库复制元件471在原理图中查找元件?472从其他库中复制元件473修改元件?48创建多部件原理图元件48l建立元件轮廓?482添加信号引脚483建立元件其余部件484添加电源引脚?485设置元件属性49检查元件并生成报表?491元件规则检查器492元件报表493库报表?????????????51建立pcb元器件封装?altiumdesigner为pcb设计提供了比较齐全的各类直插元器件和smd元器件的封装库这些封装库位于altiumdesigner安装盘符下programfilesaltiumdesignerwinter09librarypcb文件夹中
AltiumDesigner元器件封装库的创建
PCB Library Editor的PCB Library面板 （如图5-3所示）提供操作PCB元器件的各 种功能，包括：
PCB Library面板的Components区域列出 了当前选中库的所有元器件。
（1）在Components区域中单击右键将显 示菜单选项，设计者可以新建器件、编辑 器件属性、复制或粘贴选定器件，或更新 开放PCB的器件封装。
中元器件的图元。单击列表中的图元，在设计窗口中
加亮显示。
选中图元的加亮显示方式取决于PCB Library面板顶
部的选项：
启用 Mask 后，只有点中的图元正常显示，其他图元
将灰色显示。单击工作空间右下角的 按钮或PCB
Library面板顶部
按钮将删除过滤器并恢复显
示。
启用 Select 后，设计者单击的图元将被选中，然后
Library →PCB Library命令，建 立一个名为PcbLibl.PcbLib的PCB 库文档，同时显示名为 PCBComponent＿l的空白元件页， 并显示PCB Library库面板（如果 PCB Library库面板未出现，单击 设计窗口右下方的PCB按钮，弹出 上拉菜单选择PCB Library即可）。 （2）重新命名该PCB库文档为PCB FootPrints.PcbLib（可以执行 File → Save As命令），新PCB封 装库是库文件包的一部分，如图51所示。
请注意右键菜单的copy/paste 命令可用 于选中的多个封装，并支持：
在库内部执行复制和粘贴操作； 从PCB板复制粘贴到库； 在PCB库之间执行复制粘贴操作。
启用Mask
选择框选 中的部分 在设计窗 口显示
图 5-3 PCB Library 面板
ALtium创建集成库
如果想把已有的原理图库转化为集成库：
则只需将以上7个步骤中的步骤2改为：右击，选择“Add Existing to project”，将此原理图库添加进去，其他的步骤照做。
其他的所有文件都可以删除，如果想再次使用它的 Sch库、PCB库 以添加原理图和PCB封装，则可打 开集成库，在弹出的对话框中选择“ Extract Sources”项(也就是默认项)，在它的打开目录里就 会有 Sch库、PCB库
===========================================================================================
3：右击“project options”，选择“search path”—>选择封装模型路径(安装路径下的PCB文件夹)
—>“更新”—>“OK”—>“OK”
4：右击，选择“编译集成库”
5：若有些器件编译不成功，则极有可能是没有匹配的PCB封装，这时要为集成库新建一个PCB库，取名、 保存，绘制需要的封装(同样可在 里面绘制很多，以后需要绘制封装模型都可在此库里绘，免得 一图一库)
创建集成库（原理图与PCB封装关联在一起）：
1：New—>integrated library—>取名、保存（这个文件其实并不是最终需要的，它生成的文件夹里的 “Altium Compiled Library (.IntLib)”文件才是我们要的）
2：右击其名字为其新建一个Sch库文件，取名、保存，绘制原理的3、4步骤，只是在选择封装模型路径时要选择刚才步骤 5 所建的库文件。
7：编译成功后，会生成一个名为“Project Outputs for ..” 的文件夹，里面的“Altium Compiled Library (.IntLib)” 文件就是我们 需要的集成库，
《Altium Designer 16 基础实例教程》课件05创建元件封装和集成库
• （4）单击“Next”按钮，弹出如图5-20所示的“Define the pads dimensions”(设置焊盘尺寸)对话框。选中尺寸标注文字，文字进入编辑状 态，输入数值即可修改。
• 图5-20“Define the pads dimensions”对话框
• （5）单击“Next”按钮，弹出如图5-21所示的“Define the pads layout”(设置 焊盘间距)对话框。将鼠标指针直接移到要修改的尺寸上，单击即可对尺寸 进行修改。AT89C52相邻焊盘之间的距离设置为100 mil，两列焊盘之间的距 离设置为600 mil。
• 2.生成集成库
• 生成集成库包括以下4个步骤：创建集成库工程并保存、生成原理图元件库、 生成PCB封装库和编译集成库。
• （1）创建新的集成库工程：执行“File”→“New”→“Project”→“Integrated Library”菜单命令，弹出如图5-27所示的对话框。在“Name”栏，项目的默 认名称为“Integrated_Library.LibPkg”，将项目命名为“Myuse.LibPkg”；在 “Location”栏选择集成库保存的路径，选中“Create Project Folder”复选框， 为项目创建文件夹
mil，0 mil），圆形；焊盘3的坐标为（200 mil，0 mil），圆形，如图5-14所 示。
• 图5-14放置的焊盘位置
• 4.绘制外形轮廓 • 在顶层丝印层，使用放置直线工具绘制元件封装的外形轮廓。操作步骤如
下：“切换当前层为“Top overlay”；执行“Place”→“Line”菜单命令，绘制 直线，如图5-15所示。
• 2.元件封装库编辑器界面 • 1）菜单 • Altium Designer 16元件封装库编辑器提供了10项菜单，包括“DXP”“File”
AltiumDesigner14建立集成库图文教程
小树苗电子制作1、以杂元件库为例，先建立一个文件夹，命名为杂元件库。
2、在Al um Designer14中，File→New→Schema c，建立一个空的原理图文件。
Workspace→→Add New ProjectProject→→Integrated Library。
Project→→Dsign Workspace3、Project3、保存Integrated_Library1.LibPkg，保存在刚才的杂元件库文件夹里，可以将名字改为“杂元件库.LibPkg”，这个是集成库的工程文件。
点击保存后变为下图所示：4、File→New→Library→Schema c Library。
5、将Schlib1.SchLib拖动到No Documents Added位置时停止，同样的将Schlib1.SchLib保存在杂元件库文件夹下，可以命名为“杂元件库.SchLib”。
6、File→New→Library→PCB Library同样的将PcbLib1.SchLib保存在杂元件库文件夹下，可以命名为“杂元件库.PcbLib”。
7、在“杂元件库.SchLib”页面中可以绘制元件的图形文件了。
下图中的小方框Place Rectangle 是放置矩形的意思，是放置矩形的意思，将矩形框左下角的十字光标拖到中心，将矩形框左下角的十字光标拖到中心，单击左键一下，单击左键一下，单击左键一下，左下角的位置便固定下来，左下角的位置便固定下来，左下角的位置便固定下来，此时右上此时右上角的十字光标的位置决定矩形框的大小，当右上角的十字光标位置选好后，单击左键一下，矩形框的大小就确定了。
矩形框的大小就确定了。
8、Place Place→→Pin ，此时出现下图中的一个引脚，上面有个十字光标，该十字光标处有个点称为“热点”，是可以和其他元器件进行电气连接的点，此时按空格键可以旋转这个引脚“旋转”到热点朝外的位置后，选择恰当的位置放置，同样的可以再放两个引脚，点击左侧栏的SCH Library，双击COMPONENT,弹出一个属性编辑框，将Symbol Reference里COMPONENT_1可以改成“Header3X1”，将Default Designator改成“U?”9、单击“杂元件库.PcbLib”,来到以下画面，便可以绘制PCB封装图了。
ALtium创建集成库
创建集成库（原理图与PCB封装关联在一起）：1：New—>integrated library—>取名、保存（这个文件其实并不是最终需要的，它生成的文件夹里的“Altium Compiled Library (.IntLib)”文件才是我们要的）2：右击其名字为其新建一个Sch库文件，取名、保存，绘制原理图（可在里面绘制多个，免得一图一库）3：右击“project options”，选择“search path”—>选择封装模型路径(安装路径下的PCB文件夹)—>“更新”—>“OK”—>“OK”4：右击，选择“编译集成库”5：若有些器件编译不成功，则极有可能是没有匹配的PCB封装，这时要为集成库新建一个PCB库，取名、保存，绘制需要的封装(同样可在里面绘制很多，以后需要绘制封装模型都可在此库里绘，免得一图一库)6：重复上面的3、4步骤，只是在选择封装模型路径时要选择刚才步骤 5 所建的库文件。
7：编译成功后，会生成一个名为“Project Outputs for ..”的文件夹，里面的“Altium Compiled Library (.IntLib)”文件就是我们需要的集成库，其他的所有文件都可以删除，如果想再次使用它的 Sch库、PCB库以添加原理图和PCB 封装，则可打开集成库，在弹出的对话框中选择“ Extract Sources”项(也就是默认项)，在它的打开目录里就会有 Sch库、PCB库================================================================================ ===========如果想把已有的原理图库转化为集成库：则只需将以上7个步骤中的步骤2改为：右击，选择“Add Existing to project”，将此原理图库添加进去，其他的步骤照做。
