工程图学(含CAD)第1阶段练习题

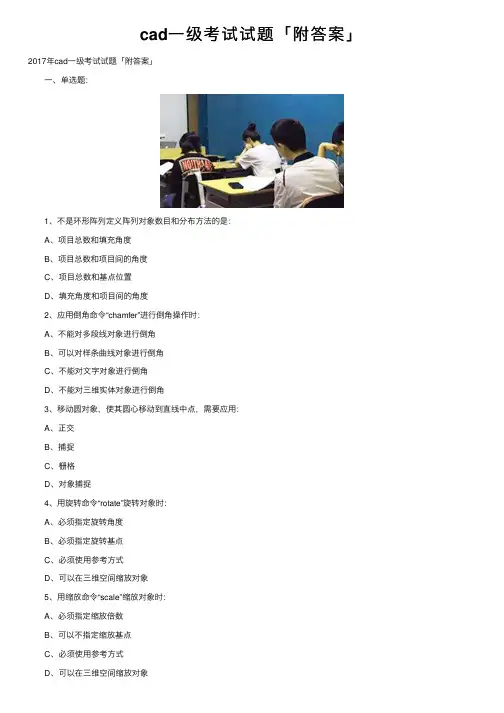

cad⼀级考试试题「附答案」2017年cad⼀级考试试题「附答案」 ⼀、单选题： 1、不是环形阵列定义阵列对象数⽬和分布⽅法的是： A、项⽬总数和填充⾓度 B、项⽬总数和项⽬间的⾓度 C、项⽬总数和基点位置 D、填充⾓度和项⽬间的⾓度 2、应⽤倒⾓命令“chamfer”进⾏倒⾓操作时： A、不能对多段线对象进⾏倒⾓ B、可以对样条曲线对象进⾏倒⾓ C、不能对⽂字对象进⾏倒⾓ D、不能对三维实体对象进⾏倒⾓ 3、移动圆对象，使其圆⼼移动到直线中点，需要应⽤： A、正交 B、捕捉 C、栅格 D、对象捕捉 4、⽤旋转命令“rotate”旋转对象时： A、必须指定旋转⾓度 B、必须指定旋转基点 C、必须使⽤参考⽅式 D、可以在三维空间缩放对象 5、⽤缩放命令“scale”缩放对象时： A、必须指定缩放倍数 B、可以不指定缩放基点 C、必须使⽤参考⽅式 D、可以在三维空间缩放对象 6、拉伸命令“stretch”拉伸对象时，不能： A、把圆拉伸为椭圆 B、把正⽅形拉伸成长⽅形 C、移动对象特殊点 D、整体移动对象 7、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了： A、增量 B、封闭 C、百分数 D、动态 8、不能应⽤修剪命令“trim”进⾏修剪的对象是： A、圆弧 B、圆 C、直线 D、⽂字 9、AutoCAD中CAD标准⽂件后缀名为： A、dwg B、dxf C、dwt D、dws 10、应⽤圆⾓命令“of fset”对⼀条多段进⾏圆⾓操作是： A、可以⼀次指定不同圆⾓半径 B、如果⼀条弧线段隔开两条相交的直线段，将删除该段⽽替代指定半径的圆⾓ C、必须分别指定每个相交处 D、圆⾓半径可以任意指定 11、多次复制“copy”对象的选项为： A、m B、d C、p D、c 12、在AutoCAD中给⼀个对象指定颜⾊特性可以使⽤以下多种调⾊板，除了： A、灰度颜⾊ B、索引颜⾊ C、真彩⾊ D、配⾊系统 13、在AutoCAD中给⼀个对象指定颜⾊的⽅法很多，除了： A、直接指定颜⾊特性 B、随层“ByLayer” C、随块“ByBlock” D、随机颜⾊ 14、在AutoCAD中可以指定和添加各种类型⽂件的搜索路径，除了以下哪种⽂件： A、⾃动保存⽂件 B、AutoCAD主应⽤程序⽂件 C、菜单⽂件 D、样板图形⽂件 15、在AutoCAD中保存⽂件的安全选项是： A、⾃动锁定⽂件 B、⼝令和数字签名 C、⽤户和密码 D、数字化签名 16、在AutoCAD中可以给图层定义的特性不包括： A、颜⾊ B、线宽 C、打印/不打印 D、透明/不透明 17、在AutoCAD中默认存在的命名图层过滤器不包括： A、显⽰所有图层 B、显⽰所有使⽤图层 C、显⽰所有打印图层 D、显⽰所有依赖于外部参照的图层 18、为维护图形⽂件的致性，可以创建标准⽂件以定义常⽤属性，除了： A、命名视图 B、图层和线型 C、⽂字样式 D、标注样式 19、应⽤延伸命令“extend”进⾏对象延伸时： A、必须在⼆维空间中延伸 B、可以在三维空间中延伸 C、可以延伸封闭线框 D、可以延伸⽂字对象 20、AutoCAD软件不能⽤来进⾏： A、⽂字处理 B、服装设计 C、电路设计 D、零件设计 21、Autodesk公司推出AuroCAD1.0版本的时间是： A、1977 B、1982 C、1988 D、1997 22、以下软件不能完成计算机辅助设计的是： A、MDT B、Word C、AutoCAD D、UG 23、画笔和photoshop等很多软件都可以绘图，但和AutoCAD相⽐它们不能： A、打印图形 B、保存图形 C、精确绘图和设计 D、打开图形 24、AutoCAD不能处理以下哪类信息： A、⽮量图形 B、光栅图形 C、声⾳信息 D、⽂字信息 25、AutoCAD软件可以进⾏三维设计，但不能进⾏： A、线框建模 B、表⾯建模 C、实体建模 D、参数化建模 多选题： 26、⽤阵列命令“array”阵列对象时有以下阵列类型： A、曲线阵列 B、矩形阵列 C、正多边形阵列 D、环形阵列 27、在AutoCAD中，可以设置“实时助⼿”在以下情况⾃动显⽰： A、所有命令 B、新命令和增强命令 C、在需要时 D、仅对话框 28、⽤偏移命令“offset”偏移对象时： A、必须指定偏移距离 B、可以指定偏移通过特殊点 C、可以偏移开⼝曲线和封闭线框 D、原对象的'某些特征可能在偏移后消失 29、⽤镜像命令“mirror”镜像对象时： A、必须创建镜像线 B、可以镜像⽂字，但镜像后⽂字不可读 C、镜像后可选择是否删除源对象 D、⽤系统变量“mirrtext”控制⽂字是否可读 30、⽤复制命令“copy”复制对象时，可以： A、按F1键 B、在命令⾏中输⼊“?”然后Enter键 C、在命令⾏中输⼊“Help”然后Enter键 D、对话框中单击“帮助按钮” 31、⽤复制命令“copy”复制对象时，可以： A、原地复制对象 B、同时复制多个对象 C、⼀次把对象复制到多个位置 D、复制对象到其他图层 32、以下哪些对象不能被删除： A、世界坐标系 B、⽂字对象 C、锁定图层上的对象 D、不可打印图层上的对象 33、⽤旋转命令“rotate”旋转对象时，基点的位置： A、根据需要任意选择 B、⼀般取在对象特殊点上 C、可以取在对象中⼼ D、不能选在对象之外 34、在AutoCAD中，可以通过以下⽅法激活⼀个命令： A、在命令⾏输⼊命令名 B、单击命令对应的⼯具栏图标 C、从下拉菜单中选择命令 D、右击，从快捷菜单中选择命令 35、在AutoCAD中，可以通过以下⽅法改变⼀个系统变量的值： A、在命令⾏输⼊系统变量名，然后键⼊新的值 B、右击，从快捷单中选择系统变量，然后键⼊新的值 C、在某些对话框中改变复选框的状态 D、在下拉菜单中，选择“⼯具”“查询”“设置变量”进⾏变量设置 36、在AutoCAD中，可以设置透明度的界⾯元素有： A、所有的对话框 B、浮动命令窗⼝ C、帮助界⾯ D、⼯具选项板 37、⽤移动命令“move”把⼀个对象向X轴正⽅向移动8个单位，向Y轴正⽅向移动5个单位，应该输⼊： A、第⼀点：0，0;第⼆点：8，5 B、第⼀点：任意;第⼆点：@8，5 C、第⼀点：(0，0);第⼆点：(8，5) D、第⼀点：0<180;第⼆点：8，5 38、⽤缩放命令“scale”缩放对象时： A、可以只在X轴⽅向上缩放 B、可以通过参照长度和指定的新长度确定 C、基点可以选择在对象之外 D、可以缩放⼩数倍 ⼆、判断题： 39、在AutoCAD中⽆法使⽤透视⽅式观察三维模型。

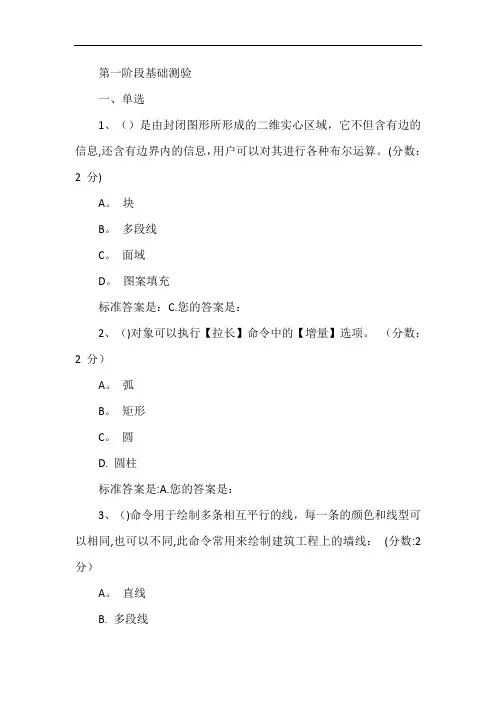

第一阶段基础测验一、单选1、（）是由封闭图形所形成的二维实心区域，它不但含有边的信息,还含有边界内的信息，用户可以对其进行各种布尔运算。

(分数：2 分)A。

块B。

多段线C。

面域D。

图案填充标准答案是：C.您的答案是：2、（)对象可以执行【拉长】命令中的【增量】选项。

（分数：2 分）A。

弧B。

矩形C。

圆D. 圆柱标准答案是:A.您的答案是：3、（)命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同,也可以不同,此命令常用来绘制建筑工程上的墙线：(分数:2 分）A。

直线B. 多段线D. 样条曲线标准答案是:C。

您的答案是：4、AutoCAD提供的（）命令可以用来查询所选实体的类型、所属图层空间等特性参数. （分数：2 分)A. 【距离】（Dist）B. 【列表】（List)C。

【时间】(Time）D. 【状态】(Status）标准答案是：B。

您的答案是：5、默认情况下，AutoCAD提供的多线样式文件为（）。

(分数：2 分）A。

acad.mlnB. acadiso。

linC. acad.linD. acadiso.mln标准答案是：A。

您的答案是:6、下列对象执行[偏移]命令后，大小和形状保持不变的是(）。

（分数：2 分)A. 圆弧B。

直线C。

椭圆标准答案是:B.您的答案是：7、选中夹点的默认颜色是（）。

（分数：2 分）A。

红色B. 黄色C. 蓝色D. 绿色标准答案是：C.您的答案是：8、要将多个夹点作为基夹点并且保持选定夹点之间的几何图形完好如初，请在选择夹点时按住（)键。

(分数：2 分）A。

TabB。

AltC. CtrlD。

Shift标准答案是：D。

您的答案是:9、一组同心圆可由一个已画好的圆用（）命令来实现。

（分数:2 分）A. STRETCHB. OFFSETC。

EXTENDD. MOVE标准答案是:B。

您的答案是：10、运用【正多边形】命令绘制的正多边形可以看作是一条（）。

（分数：2 分）A。

工程图大一考试题目及答案一、单项选择题（每题2分，共20分）1. 工程图中，尺寸线应从被标注的尺寸的哪一侧引出？A. 左侧B. 右侧C. 中心线D. 任意一侧答案：D2. 标准A4图纸的尺寸是？A. 210mm×297mmB. 297mm×420mmC. 420mm×594mmD. 594mm×841mm答案：A3. 在工程图中，哪个符号表示孔？A. ∅B. ⊥C. ∇D. ∩答案：A4. 工程图中，线型比例是指？A. 图线的长度与实际长度的比值B. 图线的长度与图纸尺寸的比值C. 实际长度与图纸尺寸的比值D. 实际长度与图线长度的比值答案：D5. 工程图中，哪个符号表示倒角？A. ∅B. ⊥C. ∇D. ∠答案：D6. 工程图中，哪个符号表示中心线？A. ∅B. ⊥C. ∇D. ∩答案：C7. 在工程图中，哪个符号表示对称？A. ∅B. ⊥C. ∇D. ∩答案：D8. 工程图中，哪个符号表示圆？A. ∅B. ⊥C. ∇D. ∩答案：A9. 在工程图中，哪个符号表示直径？A. ∅B. ⊥C. ∇D. ∩答案：A10. 工程图中，哪个符号表示半径？A. ∅B. ⊥C. ∇D. ∩答案：A二、填空题（每题2分，共20分）1. 在工程图中，尺寸标注应_________，以便于阅读和理解。

答案：清晰、准确2. 工程图中的视图通常包括主视图、__________和左视图。

答案：俯视图3. 工程图中，公差等级IT12表示加工精度的__________。

答案：高低4. 工程图中，粗糙度符号Ra表示__________。

答案：表面粗糙度5. 工程图中，材料标记通常包括材料名称、__________和硬度。

答案：牌号6. 工程图中，焊接符号表示焊接的__________和类型。

答案：位置7. 工程图中，孔的标注应包括孔径、__________和深度。

答案：位置8. 工程图中，倒角的标注应包括倒角的__________和角度。

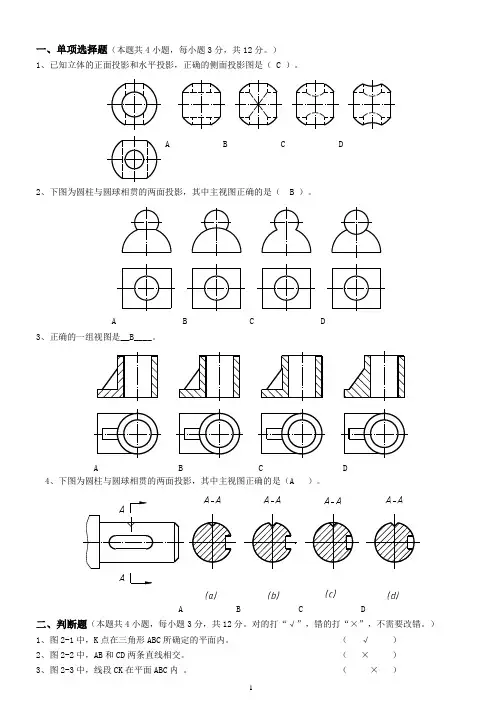

一、单项选择题（本题共4小题，每小题3分，共12分。

）1、已知立体的正面投影和水平投影，正确的侧面投影图是（ C ）。

2、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（ B ）。

A B C D3、正确的一组视图是__B____。

A B C D4、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（A ）。

A B C D 二、判断题（本题共4小题，每小题3分，共12分。

对的打“√”，错的打“×”，不需要改错。

）1、图2-1中，K 点在三角形ABC 所确定的平面内。

（ √ ）2、图2-2中，AB 和CD 两条直线相交。

（ × ）3、图2-3中，线段CK 在平面ABC 内 。

（ × ）4、图2-4中，AB和CD两条直线相交。

（√）图2-1 图2-2 图2-3 图2-4三、填空题（本题共5小题，每空1分，共10分）1、国家标准规定图纸的基本幅面有5种，其中A4幅面为最小的基本图幅，其尺寸是210X297。

2、组合体的尺寸应包括定型尺寸、定位尺寸和总体尺寸。

3、断面图有移出断面图和重合断面图两种。

4、形体分析法和线面分析法是读图的两个基本方法。

5、局部剖的剖切范围用波浪线绘制。

四、综合题(本题共4小题，第1题12分，第2题每小题10分，第3题20分，第4题24分，共66分)1、分析下图中组合体的尺寸标注，补注出漏注的 6 个尺寸，尺寸数值按1:1在图中量取，取整数。

2、已知多体相交，补全视图中所缺的图线（包括虚线）。

3、已知主视图和俯视图，补画左视图。

4、在指定位置画出半剖的主视图和全剖的左视图。

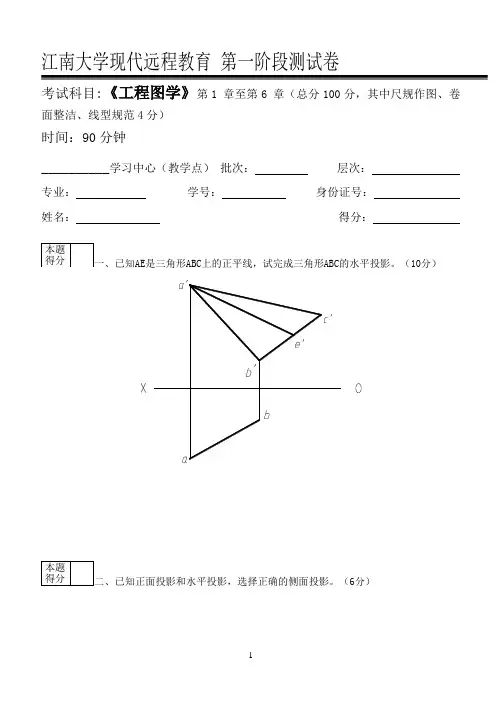

江南大学现代远程教育第一阶段测试卷考试科目:《工程图学》第1 章至第6 章（总分100分，其中尺规作图、卷面整洁、线型规范4分）时间：90分钟__________学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：本题得分一、已知AE是三角形ABC上的正平线，试完成三角形ABC的水平投影。

（10分）本题得分二、已知正面投影和水平投影，选择正确的侧面投影。

（6分）正确的侧面投影是本题得分三、完成正面投影。

(10分）本题得分四、已知主视图和左视图，作俯视图。

（14分）本题得分五、已知主视图和俯视图,画出左视图（包括细虚线）。

（18分)本题得分六、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）。

（10分）本题得分七、已知立体的主视图和俯视图，在指定位置将主视图改画成半剖视图，并画出全剖的左视图。

(20分)本题得分八、判断以下各组视图的画法是否正确（对的打“√”，错的打“×”）。

（8分）AA-A A-A A-A A-A参考答案：本题得分一、已知AE是三角形ABC上的正平线，试完成三角形ABC的水平投影。

（10分）本题得分二、已知正面投影和水平投影，选择正确的侧面投影。

（6分）正确的侧面投影是 C 本题得分三、完成正面投影。

(10分）本题得分四、已知主视图和左视图，作俯视图。

（14分）本题得分五、已知主视图和俯视图,画出左视图（包括细虚线）。

（18分)本题得分六、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）。

（10分）本题得分七、已知立体的主视图和俯视图，在指定位置将主视图改画成半剖视图，并画出全剖的左视图。

(20分)本题得分八、判断以下各组视图的画法是否正确（对的打“√”，错的打“×”）。

（8分）AA-A A-A A-AA-AA-AA-AA-AA-AA。

模拟试卷1一、单项选择（每题1分，共40分）1、AUTOCAD的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A、MOVEB、ROTAEC、COPYD、MOCORO4、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个5、剪切物体需用（）命令。

A、TrimB、ExtendC、StretchD、Chamfer6、当使用LINE命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车7、AUTOCAD中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S，E，A）指的是哪种画圆弧方式（）。

A、起点、圆心、终点B、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID命令后，希望所画的图元内部填充，必须设置（）。

A、FILL为ONB、FILL为OFFC、LTSCALED、COLOR10、OFFSET命令前，必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A、增量B、封闭C、百分数D、动态14、在AUTOCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了（）。

A、灰度颜色B、索引颜色C、真彩色D、配色系统15、在AutoCAD中给一个对象指定颜色的方法很多，除了（）。

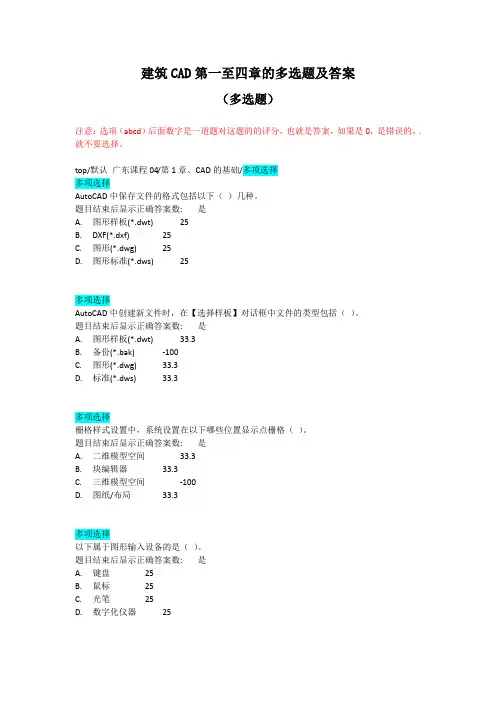

建筑CAD第一至四章的多选题及答案（多选题）注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是错误的，.就不要选择。

top/默认广东课程04/第1章、CAD的基础/多项选择多项选择AutoCAD中保存文件的格式包括以下（）几种。

题目结束后显示正确答案数: 是A. 图形样板(*.dwt) 25B. DXF(*.dxf) 25C. 图形(*.dwg) 25D. 图形标准(*.dws) 25多项选择AutoCAD中创建新文件时，在【选择样板】对话框中文件的类型包括（）。

题目结束后显示正确答案数: 是A. 图形样板(*.dwt) 33.3B. 备份(*.bak) -100C. 图形(*.dwg) 33.3D. 标准(*.dws) 33.3多项选择栅格样式设置中，系统设置在以下哪些位置显示点栅格（）。

题目结束后显示正确答案数: 是A. 二维模型空间33.3B. 块编辑器33.3C. 三维模型空间-100D. 图纸/布局33.3多项选择以下属于图形输入设备的是（）。

题目结束后显示正确答案数: 是A. 键盘25B. 鼠标25C. 光笔25D. 数字化仪器25多项选择用LINE命令画直线时，可用哪些输入点的方式（）。

题目结束后显示正确答案数: 是A. 绝对坐标50B. 相对坐标50C. 捕捉特殊点-100D. 点（坐标）过滤-100多项选择在AutoCAD中以下哪些方法能启动命令（）。

题目结束后显示正确答案数: 是A. 打开NEW对话框来调用命令-100B. 通过下拉菜单调用命令33.3C. 通过工具条来调用命令33.3D. 在COMND命令行键入命令33.3多项选择建筑工程施工图按照专业分工的不同，可分为（）。

题目结束后显示正确答案数: 是A. 建筑施工图33.3B. 结构施工图33.3C. 设备施工图33.3D. 水电施工图-100多项选择AutoCAD的操作界面主要由标题栏、菜单栏和（）几部分组成。

在CAD中，创建一个与三个对象相切的圆，应使用哪种绘制方法？A. 相切、相切、半径B. 相切、相切、相切C. 圆心、直径D. 3点答案：BAutoCAD的图形样板文件使用哪个扩展名？A. .dwsB. .dwtC. .dwfD. .dwg答案：B使用哪个操作可以完成对所选图形的旋转？A. MOVEB. ROTATEC. COPYD. MIRROR答案：B在CAD中绘制直线的快捷键是？A. TRB. LVC. RECD. L答案：D在CAD中为一条直线制作平行线用哪个命令？A. 移动B. 镜像C. 偏移D. 旋转答案：C使用LINE命令封闭多边形时，最快捷的方法是什么？A. 输入B回车B. 输入PLOT回车C. 输入DRAW回车D. 输入C回车答案：DAutoCAD中，图层的缺省颜色是_______。

答案：白色/黑色在CAD中，调用一次可以复制生成多个与源对象完全相同的结构命令是_______。

答案：阵列命令用AutoCAD画完一幅图后，保存该图形文件时使用的扩展名是_______。

答案：.dwg在CAD中，用于打开或关闭动态输入的功能键是_______。

答案：F12绘制水平直线时，可以应用的辅助命令是_______。

答案：正交绘制两个圆的公切线时，可以应用的捕捉点是_______。

答案：切点简答题简述如何在AutoCAD中创建一个与三个对象相切的圆？答案：在AutoCAD中，可以通过“相切、相切、相切”的方法创建与三个对象相切的圆。

首先，选择“圆”命令，然后在命令行输入“T”以选择“相切、相切、相切”模式。

接下来，依次选择三个要与其相切的对象，最后输入圆的半径或指定第三个切点位置完成圆的绘制。

解释AutoCAD中图层的作用及如何设置图层颜色？答案：图层在AutoCAD中用于组织和管理图形中的对象，使绘图过程更加高效和有序。

设置图层颜色可以通过以下步骤进行：首先，在图层管理器中创建或选择一个图层；然后，点击图层颜色旁边的颜色选择器，选择所需的颜色；最后，点击“确定”应用更改。

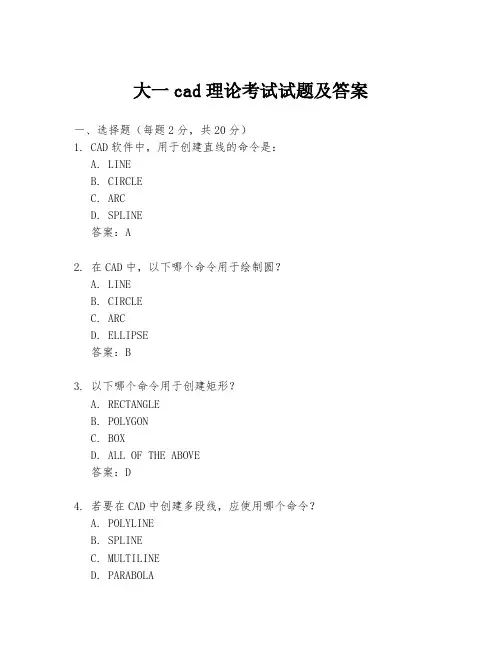

大一cad理论考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 在CAD中，以下哪个命令用于绘制圆？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B3. 以下哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. BOXD. ALL OF THE ABOVE答案：D4. 若要在CAD中创建多段线，应使用哪个命令？A. POLYLINEB. SPLINEC. MULTILINED. PARABOLA答案：A5. 在CAD中，哪个命令允许用户设置绘图单位和精度？A. UNITSB. LIMITSC. SCALED. GRID答案：A6. 若要在CAD中创建文本，应使用哪个命令？A. TEXTB. MTEXTC. DTEXTD. ALL OF THE ABOVE答案：D7. 在CAD中，哪个命令用于创建等距线？A. OFFSETB. ARRAYC. HATCHD. PATTERN答案：A8. 若要在CAD中创建填充区域，应使用哪个命令？A. HATCHB. FILLC. SHADED. BOTH A AND B答案：D9. 在CAD中，哪个命令用于创建点？A. POINTB. MARKC. DOTD. ALL OF THE ABOVE答案：D10. 若要在CAD中创建块，应使用哪个命令？A. BLOCKB. INSERTC. WBLOCKD. ALL OF THE ABOVE答案：D二、填空题（每题2分，共20分）1. 在CAD中，____命令用于创建新的图形文件。

答案：NEW2. 若要在CAD中打开已有的图形文件，应使用____命令。

答案：OPEN3. ____命令允许用户在CAD中保存当前的图形。

答案：SAVE4. 若要在CAD中退出程序，可以使用____命令。

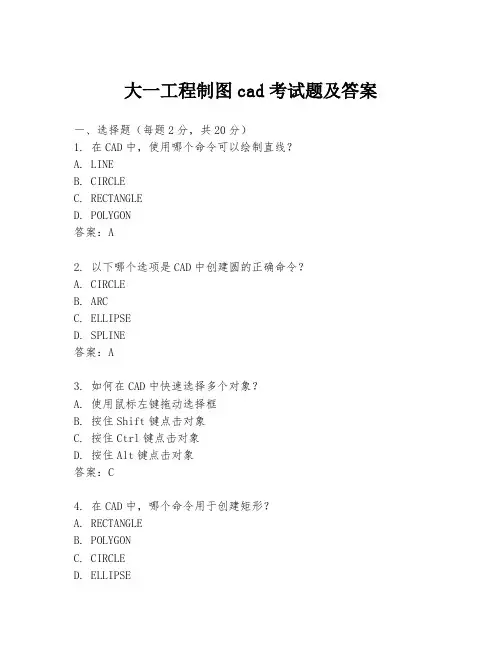

大一工程制图cad考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，使用哪个命令可以绘制直线？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项是CAD中创建圆的正确命令？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A3. 如何在CAD中快速选择多个对象？A. 使用鼠标左键拖动选择框B. 按住Shift键点击对象C. 按住Ctrl键点击对象D. 按住Alt键点击对象答案：C4. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A5. 如何在CAD中测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A6. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A7. 如何在CAD中创建一个圆弧？A. 使用ARC命令B. 使用CIRCLE命令C. 使用ELIPSE命令D. 使用POLYGON命令答案：A8. 在CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A9. 如何在CAD中创建一个圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用POLYGON命令D. 使用RECTANGLE命令答案：A10. 在CAD中，哪个命令用于创建样条曲线？A. SPLINEB. LINEC. ARCD. ELLIPSE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制多段线。

答案：PLINE2. 要创建一个具有特定宽度的线，可以使用CAD中的____命令。

答案：PENWIDTH3. 在CAD中，____命令用于创建一个点。

工程图大一考试题目及答案一、单项选择题（每题2分，共20分）1. 工程图中，尺寸线通常使用什么线型？A. 虚线B. 实线C. 点线D. 双点划线答案：B2. 在工程图中，哪个视图显示了物体的顶面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B3. 工程图中的尺寸标注应该使用哪种字体？A. 手写体B. 印刷体C. 草书D. 行书答案：B4. 工程图中，哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A5. 在工程图中，中心线通常用于表示什么？A. 对称轴B. 尺寸线C. 轮廓线D. 切割线答案：A6. 工程图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A7. 在工程图中，哪个视图显示了物体的左侧面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：C8. 工程图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C9. 在工程图中，哪个符号表示焊接？A. ∅B. ∞C. ∇D. ∥答案：B10. 工程图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D二、填空题（每题2分，共20分）1. 工程图中，尺寸标注的起点线通常使用________线。

答案：实线2. 在工程图中，________视图用于显示物体的底部。

答案：仰视图3. 工程图中的尺寸标注应该清晰、________，并且易于阅读。

答案：准确4. 工程图中，________线用于表示物体的对称轴。

答案：中心线5. 工程图中，________符号用于表示孔。

答案：∅6. 工程图中，________符号用于表示倒角。

答案：∇7. 工程图中，________符号用于表示焊接。

答案：∞8. 工程图中，________符号用于表示公差。

答案：∥9. 在工程图中，________线用于表示物体的轮廓。

答案：粗实线10. 工程图中，________符号用于表示螺纹。

答案：∅三、简答题（每题10分，共30分）1. 简述工程图的作用和重要性。

工程图学考试题目及答案大一下一、单项选择题（每题2分，共20分）1. 工程图学中，下列哪个选项是正确的投影法？A. 第一投影法B. 第二投影法C. 第三投影法D. 正投影法答案：D2. 以下哪个术语用于描述物体在平面上的投影？A. 投影B. 视图C. 剖面D. 轴测图答案：A3. 在工程图学中，三视图包括哪三个视图？A. 主视图、左视图、俯视图B. 前视图、右视图、顶视图C. 正视图、侧视图、仰视图D. 正视图、俯视图、侧视图答案：D4. 工程图中，尺寸标注应遵循的原则是？A. 清晰B. 准确C. 完整D. 以上都是答案：D5. 以下哪个不是工程图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D6. 在工程图中，标注直径尺寸时使用的符号是？A. ∅B. ∆C. ◊D. ∞答案：A7. 工程图中，以下哪个视图不是基本视图？A. 主视图B. 左视图C. 右视图D. 局部视图答案：D8. 工程图中，剖面线的方向和间距应遵循什么原则？A. 随意绘制B. 均匀分布C. 与物体表面平行D. 以上都是答案：C9. 在工程图中，标注角度尺寸时，角度的起点应如何选择？A. 任意选择B. 选择最近的点C. 选择最方便的点D. 选择最显著的点答案：D10. 工程图中，以下哪个不是尺寸标注的基本要素？A. 数字B. 单位C. 箭头D. 文字说明答案：D二、填空题（每题2分，共20分）1. 在工程图中，物体的三个主要视图被称为______、______、______。

答案：主视图、俯视图、左视图2. 工程图中，尺寸线之间的距离一般为______mm。

答案：33. 工程图中，剖面线的长度一般为______mm。

答案：2-34. 在工程图中，如果物体的表面粗糙度要求较高，则应标注______符号。

答案：表面粗糙度5. 工程图中，如果需要表示物体的内部结构，则可以使用______视图。

答案：剖视图6. 工程图中，尺寸标注时，数字应位于尺寸线的______侧。

工程图学基础及cad考试试题和答案一、单项选择题（每题2分，共20分）1. 工程图学中，用于表示物体内部结构的视图是（）。

A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 在CAD软件中，以下哪个命令用于绘制直线？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：A3. 工程图中，尺寸标注的基本要求不包括（）。

A. 清晰B. 准确C. 完整D. 随意答案：D4. 以下哪个选项不是工程图学中常用的投影方法？（）A. 第一角投影法B. 第三角投影法C. 斜投影法D. 正投影法答案：D5. 在CAD中，以下哪个命令用于创建圆？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B6. 工程图中，用于表示物体在不同方向上的视图是（）。

A. 正视图B. 侧视图C. 俯视图D. 以上都是答案：D7. 在CAD软件中，以下哪个命令用于绘制圆弧？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C8. 工程图中，尺寸线通常使用哪种线型？（）A. 实线B. 虚线C. 点划线D. 双点划线答案：A9. 在CAD中，以下哪个命令用于创建椭圆？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：D10. 工程图中，用于表示物体长度的尺寸是（）。

A. 线性尺寸B. 角度尺寸C. 弧度尺寸D. 以上都是答案：A二、多项选择题（每题3分，共15分）11. 工程图学中，以下哪些视图是基本视图？（）A. 正视图B. 侧视图C. 俯视图D. 左视图答案：ABC12. 在CAD软件中，以下哪些命令用于修改对象？（）A. MOVEB. COPYC. DELETED. SCALE答案：ABCD13. 工程图中，以下哪些是尺寸标注的要素？（）A. 尺寸线B. 尺寸界线C. 尺寸数字D. 尺寸箭头答案：ABC14. 在CAD中，以下哪些命令用于创建多段线？（）A. LINEB. POLYLINEC. SPLINED. ELLIPSE答案：B15. 工程图中，以下哪些是常见的尺寸标注类型？（）A. 线性尺寸B. 角度尺寸C. 弧度尺寸D. 链式尺寸答案：ABCD三、判断题（每题2分，共20分）16. 工程图学中，剖视图可以用来表示物体的内部结构。

第一题详解试卷中第一题内容如下：打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称颜色（颜色号）线型01绿 (3) 实线Continuous (粗实线用)02白 (7) 实线Continuous（细实线、尺寸标注及文字用）04黄 (2) 虚线ACAD_ISO02W10005红 (1) 点画线ACAD_ISO04W10007粉红 (6) 双点画线ACAD_ISO05W1002. 按1∶1比例设置A3图幅（横装）一张，留装订边，画出图框线（纸边界线已画出）；3. 按国家标准规定设置有关的文字样式，然后画出并填写如图1-1所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。

1.1 分析本题为“基本设置”题，重点考查考生掌握制图标准中的图纸规格和绘图软件的基本设置方面的能力。

要求考生根据制图标准，应用绘图软件进行绘图的基本设置，包括图幅设置、图层、线型、颜色设置；应用绘图与编辑命令绘制图框（应掌握不同的图纸幅面中图框与图纸边框的尺寸）、标题栏；设置字样、注写文字等。

考生在考试中应严格按照题目的要求进行设置并绘图。

本题涉及到工程制图的主要知识点有：图纸幅面和格式、图框的格式、标题栏的格式和尺寸等内容；涉及到绘图软件的主要知识点有：设置图纸幅面、添加新图层、更改图层的颜色、加载线型、更改图层的线型；文字样式的设定、输入文字和修改文字；绘制直线(LINE)、矩形(RECTANG)、确定基点坐标(ID)、偏移(OFFSET)、修剪(TRIM)等命令的使用；利用相对坐标以及对象捕捉来绘制图形等内容。

1.2 作图打开图形文件A1.dwg，屏幕上显示如图1-2所示的矩形，它表示一张420×297的A3图纸边框，考生不能修改此矩形框的大小，而且需要参考它来完成本题。

1.2.1设置图层根据试题要求，需要建立以下五个图层。

图层名称颜色（颜色号）线型01绿 (3) 实线Continuous (粗实线用)02白 (7) 实线Continuous（细实线、尺寸标注及文字用）04黄 (2) 虚线ACAD_ISO02W10005红 (1) 点画线ACAD_ISO04W10007粉红 (6) 双点画线ACAD_ISO05W100调用图层设置命令设置图层。

CAD一级考试一、选择题1. 画一个圆与三个对象相切，可以使用哪种绘制方法（）[单选题] *A.相切、相切、半径B.相切、相切、相切√C.3点D.圆心、直径2. 用“多边形”命令创建的正四边形是由（）个图形对象组成的。

[单选题] *A.1√B. 2C. 3D. 43. 在图层的标准颜色中，（）是图层的缺省颜色。

[单选题] *A.红色B.白/黑色√C.蓝色D.黄色4. 下列选项是相对直角坐标的是（）[单选题] *A.13,45B.@20,30√C.13<45D.@20<905. AutoCAD的图形样板文件用（）作为扩展名。

[单选题] *A..dwsB..dwt√C..dwfD..dwg6. 使用下列哪个操作可以完成对所选图形的旋转（）[单选题] *A.MOVEB.ROTAE√C.COPYD.MOCORO7. 移动圆对象，使其圆心移动到直线中点，需要应用（）[单选题] *A.正交B.极轴C.栅格D.对象捕捉√8. 在CAD中绘制直线的快捷键是（）[单选题] *A.trB.L√C.recD.Pl9. 在CAD中要创建矩形阵列，必须指定（）[单选题] *A.行数、项目的数目以及单元大小B.项目的数目和项目间的距离C.行数、列数以及间距√D.以上都不是10. 在CAD中为一条直线制作平行线用（）命令[单选题] *A.移动B.镜像C.偏移√D.旋转11. 当使用LINE命令封闭多边形时，最快捷的方法是（）[单选题] *A.输入C回车√B.输入B回车C.输入PLOT回车D.输入DRAW回车12. （）方式一次只能选择一个基本对象。

[单选题] *A.窗口B.窗交C.点选√D.视窗13. 重复刚刚执行的命令有三种方式，下列（）方式不适用。

[单选题] *A.按回车键B.按空格键C.鼠标右键D.按F1键√14. 要保持图形的颜色与图层的颜色一致，图形的颜色应设置为（）。

[单选题] *A.随层“ByLayer”√B.随块“ByBlock”C.Block“创建块”D.Color“指定颜色”15. 下列哪一项不是空格键的用途（）[单选题] *A.确认输入命令完毕B.结束命令C.确认选择图元完成D.刷新命令√16. 在下列命令中，调用一次可以复制生成多个与源对象完全相同的结构命令是（）[单选题] *A.镜像命令B.阵列命令√C.移动命令D.比例命令17. 矩形命令产生的矩形由（）个图形对象组成的。
