第一章笔记本电脑的基础认识学习笔记本电脑的维修，首先要了解维修笔记本电脑所需要具备的各个方面的条件，例如笔记本电脑的整体结构、维修器材、维修资料、理论知识等方面。

在这个章节里面我们将会介绍笔记本电脑的基本结构，主要包括笔记本电脑的外部和内部结构、电路结构等。

通过对本章节的学习能为进一步学习笔记本电脑的维修做好准备。

1.1笔记本电脑的基本结构笔记本电脑与台式机相比较，具有体积小、重量轻而功能强大、携带方便的特点，所以其越来越受用户推崇。

但是笔记本电脑的故障也随即而来，因此学习对笔记本电脑的维修时非常重要的！学习维修笔记本电脑前，首先要了解维修笔记本电脑需要具备的各个方面的条件。

例如笔记本电脑的基本结构方面、维修器件方面、维修资料方面、理论知识方面以及检修仪表等方面。

下面我们就先来了解一下笔记本电脑的基本结构。

如图1-1所示为笔记本电脑的整体结构。

图1-1 笔记本电脑整体结构我们可以将笔记本电脑看做是将台式计算机的液晶显示器、键盘和主机部分集成在了一起。

使得笔记本电脑的整体看起来像一个笔记本，可以随意的展开和闭合，并便于携带。

1.1.1笔记本电脑的外部结构笔记本电脑通常采用翻盖式设计，打开后可以将显示部分与主机部分分开，如图1-2所示为完全打开的笔记本电脑。

图1-2 完全打开的笔记本电脑将笔记本电脑打开后，我们可以看到笔记本电脑的显示屏、键盘、触摸板、状态指示灯、电源开关等部件。

目前为了便于笔记本电脑零部件的更换以及功能的扩展，有些笔记本电脑在其底部还配置有可以拆卸的护盖，如内存护盖、CPU及散热装置护盖、硬盘护盖、无线网卡护盖，如图1-3所示。

将护盖打开后，我们可以看到相应的部件。

图1-3 笔记本电脑底部结构另外在笔记本的外侧还设有功能不同的I/O和USB接口，用于连接不同的外围设备如图1-4所示。

还有些笔记本还带有红外接口、蓝牙接口和指纹安全锁等结构。

图1-4笔记本电脑的外侧结构上面主要讲的是笔记本的外部结构，其实笔记本电脑的外部结构还包括笔记本电脑的外壳、“鼠标”、键盘等。

macbook底部a开头摘要：一、MacBook底部A开头的介绍二、MacBook底部A开头的结构与功能三、MacBook底部A开头的拆卸与清洁四、MacBook底部A开头的保养建议正文：MacBook是一款广受欢迎的苹果笔记本电脑，其精美的设计和出色的性能深受用户喜爱。

然而，很多用户可能并不了解MacBook底部A开头是什么。

本文将为您详细介绍MacBook底部A开头的相关知识。

首先，我们要了解MacBook底部A开头是什么。

实际上，MacBook底部A开头是苹果公司设计的一种独特结构，位于笔记本底部，起到固定和保护内部元件的作用。

A开头的结构由铝合金材料制成，与底盖采用一体式设计，使得整个底部结构更为坚固。

接下来，我们来了解一下MacBook底部A开头的结构与功能。

A开头结构主要由两个部分组成：A壳和B壳。

A壳与B壳之间设有缓冲垫，可以在一定程度上吸收外力，保护内部元件不受损伤。

此外，A开头结构上还设有一系列螺丝孔，方便用户拆卸和维修。

那么，如何拆卸和清洁MacBook底部A开头呢？首先，需要准备好相应的工具，如螺丝刀和撬棒。

接着，用螺丝刀拧下A开头上的固定螺丝，然后用撬棒轻轻翘起A开头，将其与底盖分离。

此时，可以观察A开头的内部情况，并进行清洁。

注意，在拆卸和清洁过程中，要小心轻放，避免对内部元件造成损坏。

最后，我们来谈谈MacBook底部A开头的保养建议。

首先，要定期检查A开头结构，确保其紧固，防止因松动导致内部元件受损。

其次，注意不要在A开头附近放置重物，以免对其造成压力。

此外，如果发现A开头有异常情况，如变形、裂纹等，应及时送修，以免造成更严重的损坏。

总之，MacBook底部A开头是一个既美观又实用的设计，了解其结构与功能，并做好日常保养，有助于延长MacBook的使用寿命。

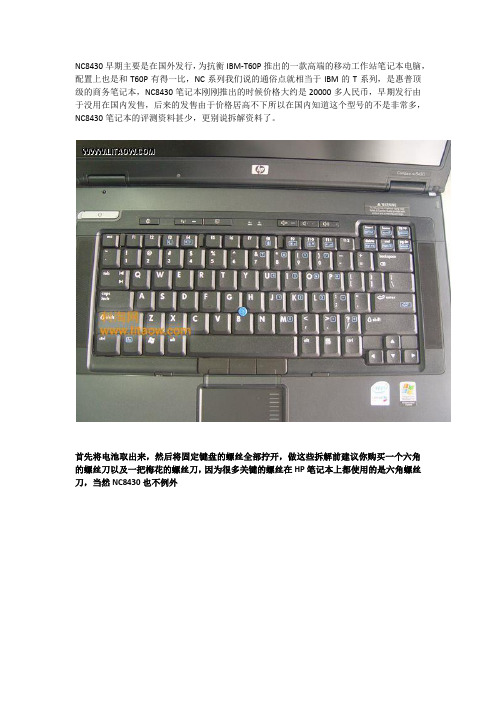

NC8430早期主要是在国外发行，为抗衡IBM-T60P推出的一款高端的移动工作站笔记本电脑，配置上也是和T60P有得一比，NC系列我们说的通俗点就相当于IBM的T系列，是惠普顶级的商务笔记本，NC8430笔记本刚刚推出的时候价格大约是20000多人民币，早期发行由于没用在国内发售，后来的发售由于价格居高不下所以在国内知道这个型号的不是非常多，NC8430笔记本的评测资料甚少，更别说拆解资料了。
