最新半导体探测器与气体探测器性能分析6

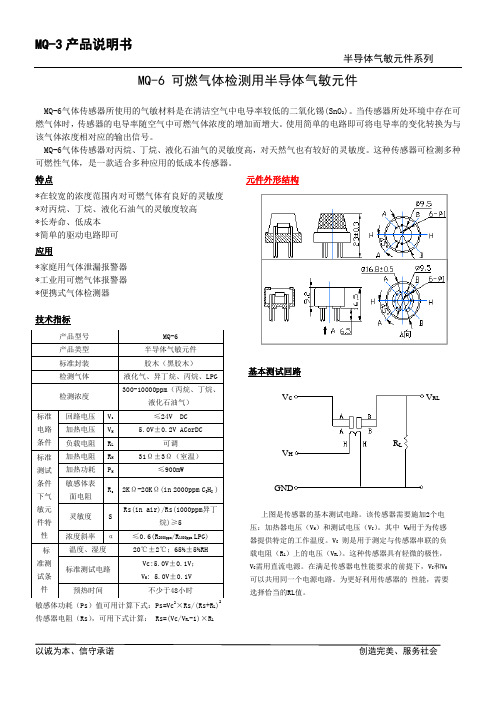

MQ-3产品说明书半导体气敏元件系列MQ-6 可燃气体检测用半导体气敏元件MQ-6气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-6气体传感器对丙烷、丁烷、液化石油气的灵敏度高，对天然气也有较好的灵敏度。

这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。

特点 元件外形结构 *在较宽的浓度范围内对可燃气体有良好的灵敏度 *对丙烷、丁烷、液化石油气的灵敏度较高 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用可燃气体报警器 *便携式气体检测器技术指标基本测试回路上图是传感器的基本测试电路。

该传感器需要施加2个电 压：加热器电压（V H ）和测试电压（V C ）。

其中 V H 用于为传感 器提供特定的工作温度。

V C 则是用于测定与传感器串联的负 载电阻（R L ）上的电压（V RL ）。

这种传感器具有轻微的极性， V C 需用直流电源。

在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。

为更好利用传感器的 性能，需要 选择恰当的RL 值。

敏感体功耗（Ps ）值可用计算下式：Ps=Vc 2×Rs/(Rs+R L )2传感器电阻（Rs ），可用下式计算： Rs=(Vc/V RL -1)×R L产品型号 MQ-6产品类型 半导体气敏元件标准封装 胶木（黑胶木）检测气体 液化气、异丁烷、丙烷、LPG检测浓度 300-10000ppm （丙烷、丁烷、液化石油气）标准电路条件 回路电压 V c≤24V DC加热电压 V H 5.0V±0.2V ACorDC负载电阻 R L 可调标准测试条件下气敏元件特性 加热电阻 R H 31Ω±3Ω（室温）加热功耗 P H ≤900mW敏感体表面电阻 R s 2K Ω-20K Ω(in 2000ppm C 3H 8 ) 灵敏度 S Rs(in air)/Rs(1000ppm 异丁烷)≥5浓度斜率α≤0.6(R 2000ppm /R 1000ppm LPG) 标准测试条件温度、湿度 20℃±2℃；65%±5%RH 标准测试电路 Vc:5.0V±0.1V ； V H : 5.0V±0.1V预热时间不少于48小时VcV HGNDR LV RLSO9001认证企业灵敏度特性 温/湿度的影响图1是传感器典型的灵敏度特性曲线。

半导体可燃气体探测器原理引言：半导体可燃气体探测器是一种常见的气体检测仪器，广泛应用于工业、家庭和公共场所。

它可以快速、准确地检测可燃性气体的浓度，从而及时采取措施防止火灾和爆炸事故的发生。

本文将介绍半导体可燃气体探测器的工作原理。

一、半导体传感器原理半导体可燃气体探测器的核心部件是半导体传感器。

半导体传感器由两个电极、气敏元件和电路组成。

气敏元件通常由金属氧化物或半导体材料制成。

当可燃气体进入传感器内部，会与气敏元件表面发生化学反应，改变元件的电学特性。

二、电阻式传感器工作原理电阻式传感器是半导体可燃气体探测器中最常见的一种。

它的工作原理基于气敏元件的电阻随着气体浓度的变化而改变。

当没有可燃气体存在时，气敏元件的电阻保持在一个相对稳定的范围内。

但当有可燃气体进入传感器时，气敏元件的电阻会发生明显变化。

这是因为可燃气体与气敏元件表面的化学反应导致电子的输运性质发生改变，进而影响电阻值。

三、工作原理详解半导体传感器的工作原理可以分为两个阶段：加热阶段和检测阶段。

1. 加热阶段：半导体传感器的加热阶段是为了提高传感器的灵敏度和稳定性。

加热电路会通电产生热量，使传感器的工作温度升高到一定范围。

在这个温度下，传感器的电阻值保持在一个相对稳定的范围内。

2. 检测阶段：当加热阶段完成后，传感器进入检测阶段。

此时，可燃气体进入传感器并与气敏元件表面发生化学反应。

这种化学反应会改变气敏元件的电阻值。

探测器内部的电路会测量和记录电阻值的变化，并将其转化为相应的气体浓度。

四、工作特点半导体可燃气体探测器具有以下特点：1. 灵敏度高：半导体传感器对可燃气体具有很高的灵敏度，能够快速、准确地检测低浓度的可燃气体。

2. 响应速度快：半导体可燃气体探测器的响应时间一般在几秒钟到几分钟之间，可以实时监测气体浓度的变化。

3. 使用方便：半导体可燃气体探测器体积小巧、重量轻，便于携带和安装。

同时，它的操作简单，不需要复杂的调试和维护。

半导体材料气体检测仪的性能特点与应用半导体技术指标半导体材料气体检测仪可以检测半导体材料气体，由于自身的特点可以大幅度的削减成本和维护时间，其操作简单，使用便利。

特点只需更换传感器单元就可以检测各半导体材料气体检测仪可以检测半导体材料气体，由于自身的特点可以大幅度的削减成本和维护时间，其操作简单，使用便利。

特点只需更换传感器单元就可以检测各种对象气体用盒式传感器单元无需进行气体检测器校正可以大幅度削减成本和维护时间无报警时（气体浓度显示5ppm以下）、20℃时可燃性气体检测仪是工业与民用建筑中安装使用的是对单一或多种可燃气体浓度发出响应的探测器。

日常使用较多的可燃性气体检测仪是催化型可燃性气体检测仪和半导体型可燃性气体检测仪两种类型。

饭店、宾馆、家庭制作间等使用煤气、天然气、液化气的场所紧要使用半导体型可燃性气体检测仪，散发可燃气体、可燃蒸汽的工业场所紧要使用催化型可燃性气体检测仪。

催化型可燃性气体检测仪是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度。

当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度上升，而铂丝的电阻率便发生变化，所以当碰到高温等因素时铂丝的温度发生变化，而铂丝的电阻率便发生变化,探测的数据也会发生变化。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

半导体激光器的特性半导体激光器能够给科研或者集成用户供应性能杰出的激光器产品，用于制造zui为比较好的激光器系统。

半导体激光器具有高效的光电转换效率，且通过光束整形可直接应用于激光加工等领域，而光纤激光器由于其优秀的光束质量早已已成为国内外讨论的热门。

气体探测器市场前景分析概述气体探测器是一种用于检测和测量气体存在和浓度的设备。

随着工业化进程的加速和环境保护意识的提高，气体探测器在各个行业得到广泛应用。

本文将对气体探测器市场前景进行分析，包括市场规模、发展趋势、关键驱动因素等。

市场规模根据市场研究机构的数据，全球气体探测器市场在过去几年取得了稳定增长。

预计到2025年，全球气体探测器市场规模将超过XX亿美元。

在各个地区，亚太地区将是气体探测器市场增长最快的地区，其次是北美和欧洲。

发展趋势1.智能化与物联网技术应用的普及：智能化技术和物联网的发展为气体探测器市场带来了新的机遇。

智能气体探测器能够实时监测气体浓度，并通过云平台与其他设备进行联动，提高工作效率和安全性。

这种趋势预计将持续推动市场增长。

2.环保和安全意识的提高：环境保护和工作安全已成为各个行业的关注重点。

政府对气体排放和室内空气质量的监管力度加大，企业也更加注重员工的生产环境。

这些因素促使企业采购气体探测器以确保环境和工作场所的安全。

3.多领域应用的需求增加：气体探测器在多个领域都有应用，包括化学、石油、能源、环保、矿山等。

随着不同行业对气体探测器的需求增加，市场规模也会相应扩大。

关键驱动因素1.严格的法规和标准：政府对气体排放和室内空气质量设置了严格的法规和标准，促使企业采购气体探测器以满足合规要求。

法规的制定和执行将继续推动市场发展。

2.工业化进程的加速：随着工业化进程的加速，工业领域对气体探测器的需求日益增长。

工厂和矿山等行业需要探测和监测不同气体的浓度以确保生产过程的安全。

3.新技术的不断涌现：新材料、传感器技术和数据处理技术的不断创新也推动了气体探测器市场的发展。

新技术的应用使气体探测器更加精确、灵敏和可靠。

挑战与机遇在气体探测器市场发展过程中，面临着一些挑战和机遇。

挑战：•价格竞争激烈：市场上存在大量气体探测器供应商，价格竞争非常激烈。

低价产品给市场带来了一定压力。

•技术水平差异：市场上气体探测器供应商的技术水平参差不齐，一些产品的性能和可靠性还需要提高。

一氧化碳传感器气体传感器简述一、电化学一氧化碳气体传感器电化学一氧化碳气体传感器工作原理：基于电化学原理开发的一氧化碳气体传感器是目前广范应用于各类工业现场、矿山、家居环境中防止一氧化碳中毒的一种毒性气体传感器。

其工作过程遵循法拉第定律。

可简单表述为利用一氧化碳气体在传感器中工作电极上的电化学氧化过程，氧气在对电极上的电化学还原过程。

一氧化碳气体电化学反应所产生的电流与其浓度成正比并遵循法拉第定律。

这样，通过测定电流的大小就可以确定待测气体的浓度。

该种传感器设计的理念最初主要基于预防工业、矿业等现场群体性一氧化碳中毒事件的发生，因此器件的精度和可靠性是其设计的最核心内容。

工艺技术的不断成熟、制造成本的快速降低，使得在工业用一氧化碳传感器技术基础上衍生的用于家居环境中的一氧化碳传感器大规模应用变成现实，其具有的工业应用产品标准的品质使其几乎成了欧美发达国家居民家庭一氧化碳检测的唯一选择。

电化学一氧化碳气体传感器特性：1.功耗低，能满足严格防爆要求。

由於它是一只电池，响应时不消耗能量，所附加的恒定电位较低，一般在几十毫伏至二百毫伏内，且漏电流极小，约为零点几微安。

因此这种传感器用一节五号电池便可连续工作数百小时。

再则这种传感器在室温中工作，对CO等易燃易爆气体使用较安全。

它可在地面恶劣环境中使用，也可在地下坑道中使用，能够满足严格的防爆要求。

2.有较好的抗干扰性能。

由於由不同气体的电极和电解液组成、配方均不同，它们的电极电位不同，反应电流的最佳电极电位也不相同，因此具有较好的抗干扰性能。

如在实验中测定CO气体传感器的响应电流时，测量不受甲烷、汽油气、NO、NO2、SO2等气体的干扰。

3.有稳定的较高的输出性能。

由于工作电极是在恒定电位下工作，被测气体能产生稳定的电化学反应，因而保证了这种气体传感器有优良的稳定输出性能。

只要加在参比电极上的电压不变，它的输出响应就不会发生突变。

因此这种传感器的测量精度较高，可达到0.5×10－6。

2024年半导体式气体传感器市场前景分析引言气体传感器作为一种重要的检测设备，广泛应用于环境监测、工业安全、医疗诊断等领域。

半导体式气体传感器由于具有响应迅速、体积小、成本低等优点，正逐渐成为市场主流。

本文将对半导体式气体传感器市场前景进行深入分析。

行业背景半导体式气体传感器市场的快速发展源于以下几方面的因素：1.环保意识的增强：随着全球环境污染日益严重，各国政府对环境保护的重视程度不断提高。

半导体式气体传感器可以为环境监测提供精准、可靠的数据支持，因此得到广泛应用。

2.工业安全需求的增加：工业生产过程中常常产生各种有毒、有害气体，对工人的生产安全构成潜在威胁。

半导体式气体传感器能够及时检测出这些气体，帮助企业及时采取措施，提高工业生产安全。

3.医疗诊断领域的发展：随着医疗技术的不断进步，气体传感器在医疗诊断中的应用越来越广泛。

半导体式气体传感器作为一种高灵敏度、低功耗的传感器，可用于检测患者呼吸中的有害气体，为医生提供更准确的诊断依据。

市场规模与趋势目前，全球半导体式气体传感器市场规模逐年扩大。

可以预见，未来几年该市场仍将保持较快的增长速度。

1.市场规模增长：据市场研究机构的数据显示，2019年全球半导体式气体传感器市场规模达到50亿美元，预计到2025年将达到120亿美元。

2.应用领域扩展：随着技术的进步和市场需求的增加，半导体式气体传感器在汽车、电子消费品、军事安防等领域的应用也在不断扩大。

3.技术创新推动发展：在半导体器件、信号处理算法等方面的不断改进，将进一步提高半导体式气体传感器的性能，推动市场的发展。

市场竞争格局半导体式气体传感器市场竞争激烈，主要厂商包括ABB、TE Connectivity、Honeywell、Siemens、Alphasense等。

1.技术领先者：一些大型跨国公司在技术研发方面具有优势，能够推出具有高性能和高精度的产品，占据市场份额的主导地位。

2.制造与成本控制：在半导体式气体传感器市场上，制造工艺和成本控制也是企业竞争的重要因素。

气体检测仪中的半导体式气体传感器优缺点气体传感器是一种能够探测周围环境中气体浓度的装置。

气体传感器广泛应用于环境监测、安全检测、医疗检测等领域。

根据不同的测量原理，气体传感器可以分为多种类型，其中半导体式气体传感器是比较常见的一种类型。

半导体式气体传感器的工作原理半导体式气体传感器的工作原理与半导体材料中所含的掺杂物有关。

当掺杂物的浓度发生变化时，会改变半导体材料的电学性质，从而影响其导电能力。

因此，通过对半导体材料的电阻变化的测量，可以获取气体浓度信息。

半导体式气体传感器通常是由一个电阻器和一个敏感层组成。

敏感层一般是一层半导体材料，其电阻随着气体浓度的变化而变化。

当敏感层暴露在气体环境中时，气体分子会与敏感层表面发生物理或化学反应，导致敏感层电阻发生变化。

该变化的幅度与被测气体的浓度成正比。

半导体式气体传感器的优点半导体式气体传感器具有以下优点：1. 价格较低相对于其他气体传感器，半导体式气体传感器的价格较为低廉。

这使得它成为大批量生产的理想选择。

2. 灵敏度高由于半导体式气体传感器的敏感层是非常薄的一层材料，因此它具有比较高的灵敏度。

它可以检测非常低浓度的气体，响应速度也比较快。

3. 体积小、重量轻半导体式气体传感器的体积较小、重量较轻，这使得它可以方便地嵌入到各种设备中，如气体检测仪、个人气体监测器等。

半导体式气体传感器的缺点半导体式气体传感器也具有以下缺点：1. 精度较低因为半导体材料的响应可能会受到很多因素的影响，比如温度、湿度以及其他气体的存在等，所以半导体式气体传感器的精度可能会受到一些限制。

2. 只适用于特定的气体半导体式气体传感器的敏感层选择非常重要，不同的敏感层对不同的气体响应有着不同的特性。

因此，如果需要检测多种气体，则需要配备多个不同的半导体式气体传感器。

3. 长期稳定性差半导体式气体传感器受到温度、湿度等因素的影响，同时，由于敏感层接触气体表面的反应并不是一种可逆的过程，因此可能会发生漂移现象，导致长期稳定性较差。

核物理实验中的新型探测器技术在当今的科学研究领域，核物理实验一直占据着重要的地位。

而在这些实验中，探测器技术的不断发展和创新更是推动核物理研究取得重大突破的关键因素之一。

新型探测器技术的出现，为我们更深入地理解核物理现象、探索微观世界的奥秘提供了强大的工具。

核物理实验的目的通常是研究原子核的结构、性质以及核反应过程等。

为了实现这些目标，探测器需要具备高精度、高灵敏度、高分辨率以及能够在复杂环境下稳定工作等特性。

传统的探测器，如气体探测器、闪烁探测器等，虽然在过去的研究中发挥了重要作用，但随着科学研究的不断深入，其性能逐渐难以满足日益增长的需求。

近年来，一系列新型探测器技术应运而生，为核物理实验带来了新的机遇。

其中，半导体探测器凭借其出色的性能成为了研究的热点之一。

半导体探测器通常由半导体材料制成，如硅、锗等。

与传统探测器相比，半导体探测器具有更高的能量分辨率和空间分辨率。

这使得它能够更精确地测量入射粒子的能量和位置信息，对于研究微观核物理过程具有重要意义。

例如，在粒子能量测量方面，半导体探测器能够分辨出能量相差极小的粒子，从而为研究原子核的能级结构提供更为准确的数据。

在位置测量方面，通过采用先进的制造工艺，可以将探测器的像素尺寸做到极小，实现对粒子入射位置的高精度定位，有助于研究核反应的微观机制。

另外，超导探测器也是一种具有巨大潜力的新型探测器技术。

超导材料在低温下会表现出零电阻特性，基于这一特性制成的超导探测器具有极高的灵敏度。

其中，超导隧道结探测器和超导转变边缘传感器是常见的类型。

超导隧道结探测器通过测量超导结两端的电流变化来探测入射粒子。

由于其灵敏度极高，能够探测到极其微弱的信号，因此在暗物质探测、中微子探测等领域具有重要应用前景。

超导转变边缘传感器则利用超导材料在临界温度附近电阻急剧变化的特性来实现对粒子的探测。

它在测量低能粒子和微弱信号方面具有显著优势，为核物理实验中的精细测量提供了可能。

成都理工大学工程技术学院毕业论文半导体探测器与气体探测器性能分析作者姓名：孟庆彦专业名称：核工程与核技术指导教师：李泰华教授摘要辐射粒子探测器是粒子物理、核物理、放射性测量等领域研究的重要仪器，可以有效地保证财产和人身安全，而且广泛应用于国民经济和国防等多种领域。

气体探测器、闪烁体探测器和半导体探测器是近几十年来先后发展起来的三类主要探测器。

文中详细介绍了半导体探测器和气体探测器的原理，并对相关的设备仪器和放射源做了简短的介绍。

Si-PIN半导体探测器可以探测到55Fe衰变放射的X射线，气体探测器里面含有238Pu放射源，继续使用55Fe作为样品，会影响探测器的性能，因此使用锰粉和淀粉配置的样品代替，实验需要进行样品的研磨与压片。

分别使用探测器对X射线进行测量并用能谱仪分析能谱，主要研究两种探测器的相关性能，了解它们各自的能量分辨率及其使用范围，目的在于加强对两种探测器的能量分辨率的认识，给人们在以后的工作和学习中一个有益的指导。

关键词：半导体探测器气探测器能量分辨率AbstractRadiation particle detector is an important instrument of the research in the field of particle physics, nuclear physics, radioactivity measurements, can effectively ensure the property and personal safety, and are widely used in a variety of areas of the national economy and national defense. Gas, scintillation and semiconductor detectors have been developed three main types of detectors in recent decades.The principle of semiconductor detectors and gas detectors is described in this paper; a brief to the associated apparatus and radioactive sources is introduced. Si-PIN semiconductor detector can detect the X-ray radiation from55Fe,gas detectors contain 238Pu sources, so use 55Fe as a sample can affect the performance of the detector and use manganese powder and starch samples instead of them, the experiment need to grinding and tabletting sample. The X-ray were measured and analyzed by detector separately and spectrometer was analyzed by energy spectrum, mainly studies two kinds of relative performance, understand their energy resolution and its use range, the principal purpose is to enhance the understanding of the energy resolution of the two detectors, give people a useful guidance for future work and learning.Keywords:semiconductor detector, gas detectors, energy resolution目录摘要............................................................................................................ I Abstract.................................................................................................. II 目录......................................................................................................... III 前言.. (1)1探测器概述 (3)1.1探测器简介 (3)1.2辐射探测器发展历史 (3)1.3辐射探测器发展现状 (4)2半导体探测器 (5)2.1半导体探测器的基本原理 (5)2.2半导体探测器的仪器应用 (5)3气体探测器 (7)3.1气体探测器的基本原理 (7)3.2气体探测器的工作区间 (8)4实验方案设计 (10)4.1实验材料和仪器 (10)4.1.1 Si-PIN半导体探测器 (10)4.1.2充Xe（或充Ar）薄Be窗窗柱型侧窗正比计数管 (11)4.1.3 ADC4096多道γ能谱仪 (11)4.1.4多道分析仪 (11)4.1.5 238Pu (11)4.2实验方法 (12)4.2.1实验原理 (13)4.2.2样品的制备 (14)4.2.3测量 (14)5实验数据及处理 (16)5.1实验所得数据 (16)5.2数据处理及分析 (19)5.3结论 (21)总结 (22)致谢 (23)参考文献 (24)前言核辐射，或通常称之为放射性，存在于所有的物质之中，这是亿万年来存在的客观事实，是正常现象。

气体探测器BS03简介气体探测器BS03是一种基于半导体技术的可燃气体探测器，可检测气体种类包括天然气、液化气、甲烷、丙烷等有害气体，适用于家庭、商业场所、工业区域等多种场景。

原理BS03采用半导体传感器作为探测元件，根据被测气体与传感器表面产生的化学反应产生电信号。

BS03将电信号放大，并与存储在芯片内部的已知接口相比较。

当气体浓度超过设定值时，BS03会触发警报。

特点1.适用多种气体，检测准确2.维护简单，使用寿命长3.设计紧凑，易于安装4.响应速度快，警报清晰使用1.安装：将BS03固定在墙壁上，确保BS03与非检测区域保持一定距离（BS03需要空气流通），并接上气体管道。

2.校准：使用BS03前需要校准。

校准方法为：用清洁空气吹扫10分钟，使传感器表面无气体残留，然后将BS03连接到电源，等待5分钟，BS03将自动校准。

注：某些特殊的气体需要手动校准。

3.监测：BS03指示灯在正常使用状态下为绿色。

当气体浓度超过设定值时，指示灯变为红色，并发出警报声（噪音最高为85dB）。

4.维护：BS03需要定期维护，每6个月清洁传感器并更换电池（使用2节5号电池或者1个9V电池）。

注意事项1.BS03不建议用于检测可燃气体浓度小于5%的情况。

2.BS03不建议安装于超过50℃或低于0℃的环境。

3.BS03不应该被安装在低洼、多灰尘、油腻和潮湿的地方。

结论气体探测器BS03是一种实用、方便的探测设备，适用于各种场所。

BS03以其可靠的检测能力，简单的安装和维护方式，成为了市场上领先的气体探测器之一。
