简易电子管调频收音机的制作

加载中…电子管FM收音机制作详解(2009-08-03 16:55:06)转载分类：玩转收音机标签：中周鉴频器漆包线fm收音机线圈杂谈一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。

把原收音机的中、短波天线线圈移动到合适的位置。

增加一个高音喇叭。

按电路图改变波段开关。

用FM波段取代波段开关“拾音”档。

改完后试一下，如果收音正常就进行下一步工作。

二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。

L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。

L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。

L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。

振荡线圈要注意同名端不能搞错，否则不能振荡工作。

由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。

圈数2～3.5圈，最终由实际效果决定L2的圈数。

L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。

L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。

L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。

绕好后涂一层硝基清漆固定线圈。

L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。

谐振电容和阻尼电阻也装在中周里面。

线圈磁芯用短波振荡线圈的磁芯。

电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。

电容容量要准，相差不能太大。

2、AM和FM转换开关和继电器的电源电路。

按图制作好AM和FM转换开关和继电器的电源电路。

如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。

稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。

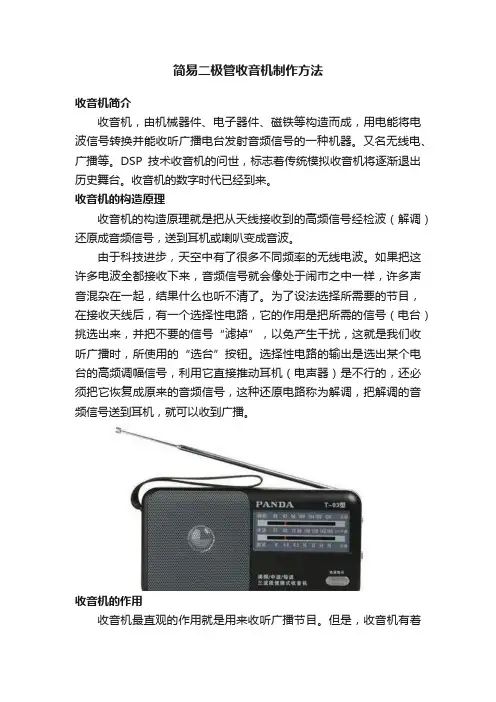

简易二极管收音机制作方法收音机简介收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

DSP技术收音机的问世，标志着传统模拟收音机将逐渐退出历史舞台。

收音机的数字时代已经到来。

收音机的构造原理收音机的构造原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

收音机的作用收音机最直观的作用就是用来收听广播节目。

但是，收音机有着独特的战略意义！例如，汶川、玉树地震发生后，在所有的电视、互联网甚至手机信号全部中断的情况下，收音机的信号却依然可以传播，灾后，国家有关部门都紧急向灾区调拨收音机。

收音机里可以收到世界各地的电台，而且在哪里都是免费收听，这一点，是任何媒体都比不了的！再假设家里停电了，电视开不了，电脑打不开，此时，一台小小的收音机就会成为黑暗中最好的伙伴。

近年来，无线电广播受到了新兴媒体的冲击，但是，它永远不会消失，因为，在关键的时候，它有着无可替代的战略意义！对于普通老百姓来说，收音机也是一件好东西。

听听新闻、歌曲、评书……现在，很多城市都有着多套广播节目，节目也是越来越精彩。

如果你的收音机能够接收短波和中波，那么你就真的可以坐在家中听世界了。

而且，收音机可以在你洗衣服、做饭的时候收听，不像电视那样看得时候什么也做不了。

简易电子管调频收音机的制作用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。

1．元件配制本机电路如图所示，是一个自灭式超再生接收机电路。

由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。

两个线圈之间的距离约2mm至3mm。

高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。

天线用一米长的拖线即可。

电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。

可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。

其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。

2．组装调试由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。

此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。

电子管调频收音机制作一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。

把原收音机的中、短波天线线圈移动到合适的位置。

增加一个高音喇叭。

注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。

按电路图改变波段开关。

用FM波段取代波段开关“拾音”档。

改完后试一下，如果收音正常就进行下一步工作。

二、制作模块1、FM高频头L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。

L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。

L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。

振荡线圈要注意同名端不能搞错，否则不能振荡工作。

由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。

圈数2～3.5圈，最终由实际效果决定L2的圈数。

L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。

L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。

L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。

绕好后涂一层硝基清漆固定线圈。

L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。

谐振电容和阻尼电阻也装在中周里面。

线圈磁芯用短波振荡线圈的磁芯。

电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。

电容容量要准，相差不能太大。

2、AM和FM转换开关和继电器的电源电路按图制作好AM和FM转换开关和继电器的电源电路。

如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。

稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。

继电器用两组开关5V的微型继电器。

这块电路板要固定在电子管6A2附近。

特别注意：AM和FM转换开关和继电器的电源电路是从电源变压器d、e处取得的。

diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。

伸缩匝间距使调节范围符合调频波段。

电路使用高阻耳机。

当然，也可以加一级放大，然后使用普通的耳机。

自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。

L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。

L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。

由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。

VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。

VT1作为混频器时，则为共发射极电路。

VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。

一、电路原理及装配说明1、收音机（或接收）部分原理：调频信号由TX接收，经C9耦合到IC1的1 9脚内的混频电路，IC1第1脚内部为本机振荡电路，1脚为本振信号输入端，L 4、C、C10、C11等元件构成本振的调谐回路。

在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压。

10脚外接电容为鉴频电路的滤波电容。

这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从11脚输出，经过R10、C2 5、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。

2、对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。

C2、C3、C4、C5、L1以及VT1集电极和发射极之间的结电容Cce构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。

当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。

经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。

VT1、VT2用9018超高频三极管作为振荡和发射专用管。

3、焊接和安装一般先装低矮、耐热的元件，最后装集成电路。

应按如下步骤进行焊接：⑴清查元器件的质量，并及时更换不合格的元件；⑵确定元件的安装方式，由孔距决定，并对照电路图核对电路板；⑶将元器件弯曲成形，本电路所有的电阻（除R12外）均采用立式插装，尽量将字符置于易观察的位置，字符应从左到右，从上到下。

以便于以后检查，将元件脚上锡，以便于焊接；⑷插装。

应对照电路图对号插装，有极性的元件要注意极性，如集成电路的脚位等；⑸焊接。

各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路。

【参赛】电子管FM调频收音机制作在学习和借鉴坛友做机的基础上做了一台电子管调频收音机，感觉还凑合，利用矿坛这个平台嗮出来显摆显摆；一来满足一下虚荣心，自我陶醉，一释怀旧之情。

二是将装机体会“吹”一把，供同好的初友参考。

既然是“吹”，就难脱俗套，只能说些茶肆巷尾的家常话，所以谬误之处敬请坛友评头论足。

整体外形结构：1.大底盘一体机，十多只电子管、将自己能有的电子管能用的都用上（留着以后也没有）。

2、排列上有高有矮、错落有致、鳞次梯比，开机后，夜晚观似华灯初上万家灯火，白天看银光闪闪古朴厚重。

3、与时俱进以裸为美、传统与时尚共存，十足裸机不要机箱（也是自己没本事做机箱的一种合理借口）。

4、在底盘装一拉杆天线，台机也疯狂嘛!5、高频头：采取独立式，用插接件与底盘连接，以便日后更换不同型号电子管做的不同程式高频头（计划参照北京825-2电视机高频头）。

6、中放、限幅，鉴频、低放、电源部分均在大盘上面。

7、底盘前侧面做为“门面”。

表头、控制钮、装在其上。

为搬挪方便，在两侧添装仪表把手。

8、喇叭用一飞乐八吋（带小纸盆的所谓全频喇叭），电路结构：高频头（6N3+6N3），3级中饭（6J1X3），一级限幅(6J1)，鉴频(6H2),音调补偿（6J1）,低放（6J1）,功放（6P14做阴极输出）,高频头稳压（WY-3P）,猫眼（6E5P）（由于6E5P刚通电还较亮，没多日子就很暗，现已不用）整流（274或5Z4）,共13只电子管。

电路特点：高频头：基本用网络“流行”的普及型电路；前管半个6N3做不调谐宽带输入共栅高放，另半个调谐输入共阴混频。

后管半个电感三点式本振，另一半闲着（能节省8个mA）。

开始在双联可变串入了两只约60P 电容，覆盖正好，但频率漂移，可能是该电容受温度及其他因素影响吧，后来去掉后频飘变得很小，只是覆盖范围扩大到约81---108MH 左右。

中放电路:亦采用网上电路（自己是没能耐设计的、能画好瓢就不错了！）略有变动。

头一次做胆机,做个简单的,参考坛里"组合开关 "发的"第一次搞电子管的收音机：单灯6J1FM调频收音头",但又怕高压交流电,就改进了下改用电池供电,这样就不再担心触电了.线圈是1MM漆包线在五号电池上绕的,间距2MM左右吧,间距好象对灵敏度也有影响,调了半天. 20K电位器调屏压,对声音大小有一定的影响,一般有20V左右.6J1灯丝电流200MA,2P2灯丝电流60MA,都用充电镍氢电池供电,共用了6个,乙电用4个9V叠层电池.电流5MA左右.试听能收到10个台多些,(正常收音机可收20多个台),声音用高阻耳机听还是蛮大的.信号强的台声音还不错,差些的台声音就差些,感觉再生式的声音比超外差的还是要差些,也许是我还没调好吧.有个问题,就是天线全拉出来就没声了,缩短后才能收音,在天线头再加长接一根1.5M长的软电线的话,接收效果反而又更好了.原因还查不出是为什么.补充内容 (2014-1-27 20:44):后来在天线和1T线圈间再加个10P的可调电容,用作微调,可解决停振问题,同时也能加大音量很多.补充内容 (2014-1-27 20:46):可调电容都换成了20P小型空气电容.3查看全部评分•ZWDA•PL81•gzq1963分享到:QQ 空间腾讯微博腾讯朋友收藏3顶0踩0回复使用道鸿渐哥184主题32好友7939积分2#发做得精致计划十机等等城（改马版主•发消息回复使用道漂泊的火31主题8好友4233积分VIP会员•发消息3#发表于 2013-12-2 12:03:05 |只看该作者怕电，用电池，这个主意不错！回复使用道具举报7ham0主题好友67积分中级会员•发消息4#发表于 2013-12-2 12:04:03 |只看该作者学习学习。

回复使用道具举报爱仪器5#发表于 2013-12-2 12:30:51 |只看该作者做的真精致。

45主题7好友1772积分金牌会员•发消息侯高顺回复使用道具举报shizx200329主题好友1220积分金牌会员•发消息6#发表于 2013-12-2 13:04:05 |只看该作者做得非常精致,向楼主学习!回复使用道具举报dianzig377主题10好友4221积分VIP会员•发消息7#发表于 2013-12-2 13:06:15 |只看该作者做的有摸有样, 不过这种电路稳定性不太好, "天线全拉出来就没声了"是天线线圈偶合过紧回复使用道具举报gzq196349主题9好友861积分金牌会员•发消息8#发表于 2013-12-2 13:42:17 |只看该作者有味道,DIY 顶回复使用道具举报燕都ham52主题7好友1466积分金牌会员•发消息9#发表于 2013-12-2 14:16:12 |只看该作者6f22电池能工作多少时间?也想仿造.50余年老业余回复使用道具举报PL8146主题9好友2939积分版主10#发表于 2013-12-2 14:34:47 |只看该作者做的不错！交直流管混合，有创意，收听效果如何？学无止境！！！•发消息回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息11#发表于 2013-12-2 14:45:10 |只看该作者dianzig 发表于 2013-12-2 13:06做的有摸有样, 不过这种电路稳定性不太好, "天线全拉出来就没声了"是天线线圈偶合过紧学习了,到时把线圈拉开点再试下回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息12#发表于 2013-12-2 14:46:52 |只看该作者燕都ham 发表于 2013-12-2 14:166f22电池能工作多少时间?也想仿造.9v电池容量好象是200-300MAH,我这电流是不到5MA,算起来可以用40小时吧.回复使用道具举报车载影音导航13#发表于 2013-12-2 14:55:23 |只看该作者高阻耳机都在那里买的？能用什么代替喔0主题好友31积分正式会员•发消息回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息14#发表于 2013-12-2 14:57:47 |只看该作者PL81 发表于 2013-12-2 14:34做的不错！交直流管混合，有创意，收听效果如何？小制做见笑了,收听能收到10多个台,强台噪声很小,声音也挺清晰,弱台沙沙噪音就大些,但也还能接受.本来是参考坛里"lq19512003 "用的1A2胆做的,但怎么也做不好,声音象蚊子,还经常停振不工作,就改用6J1了,这个就一装就能出声了,开始看坛里的图用的是交流110整流来做屏压,我也搞了10多个9V电池串成100V来供电,慢慢减小电压,发现36V还能工作,和100V时效果也差不多.再减少电压就效果不行了.回复使用道具举报油浸电容16主题11好友3632积分VIP会员•发消息15#发表于 2013-12-2 14:58:35 |只看该作者省电安全。

电子管超外差FM收音机业余方法制作去年坛内有朋友悬赏征集制作电子管超外差FM收音机，由于种种原因我没能参加。

春节期间我利用老电子管收音机改装了一台电子管超外差FM收音机，因为诸多杂事今天才有时间贴出来。

以前没玩过电子管收音机，所以希望能与大家交流切磋共同改进，使爱好电子管收音机的朋友都能享受到FM的乐趣。

考虑到DIY机壳很难作，同时为了减少制作的工作量，利用老电子管收音机改装是比较可取的方式。

综合各种因素，选用80年代生产的6灯电子管收音机改装比较合适。

改装的原则是：保留原机原有的功能，尽量不改变原机电路和外观，增加的元件要少。

这样成本也很低，本机改装费用：老收音机约80元，根德喇叭约70元，其他元件约50元。

总共花费不到200元。

频率范围：MW 550-1650 KHzSW 6-18 MHzFM 88-108 MHz因为FM广播的音频范围可以达到30～15000Hz,而一般国产6灯电子管收音机喇叭的音频范围是100～7000Hz。

为了充分发挥FM的效果，我用德国“根德”的一套4X7吋中低音喇叭和2X2吋高音喇叭来替代原来的喇叭。

原来的喇叭布虽然美观，但密度太大，不利于高音的播放，所以喇叭布也换成音箱用的面罩。

为了使改装比较容易，我把需要加装的零件分为四个模块。

先做好这四个模块，把它们分别装在要改装的收音机上即可。

这四个模块是通用的，常见的电子管收音机都能使用。

如果这些模块能作成套件供应的话，改装电子管FM收音机将是一件非常容易的事。

就是加四个零件，改几条线这么简单。

另外还需要更换可变电容，用四连可变电容代替原来的双连可变电容。

电路原理如图所示：电路原理图中红色的部分是改装后增加或有变动的元件。

下面分别解释一下四个模块的作用：1、FM高频头。

是一个比较标准的电路，完成FM的信号接收和变频，输出10.7M的中频信号。

AFC电路也可以不要，有无AFC两者的接收效果差别不是太多。

2、AM和FM转换开关和继电器的电源电路。

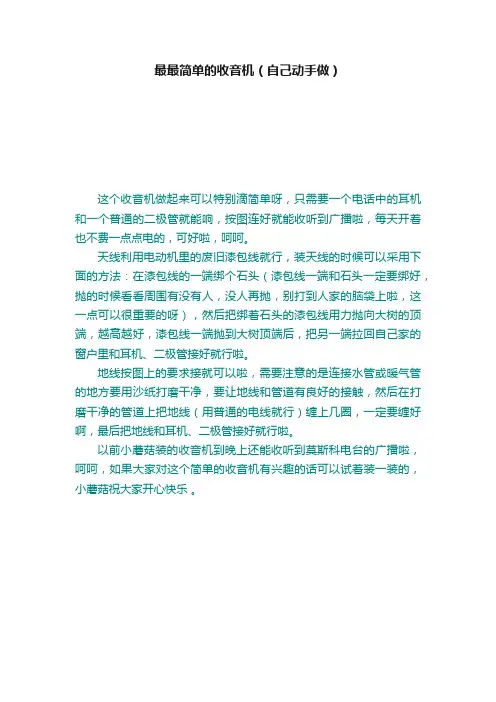

最最简单的收音机（自己动手做）
这个收音机做起来可以特别滴简单呀，只需要一个电话中的耳机和一个普通的二极管就能响，按图连好就能收听到广播啦，每天开着也不费一点点电的，可好啦，呵呵。

天线利用电动机里的废旧漆包线就行，装天线的时候可以采用下面的方法：在漆包线的一端绑个石头（漆包线一端和石头一定要绑好，抛的时候看看周围有没有人，没人再抛，别打到人家的脑袋上啦，这一点可以很重要的呀），然后把绑着石头的漆包线用力抛向大树的顶端，越高越好，漆包线一端抛到大树顶端后，把另一端拉回自己家的窗户里和耳机、二极管接好就行啦。

地线按图上的要求接就可以啦，需要注意的是连接水管或暖气管的地方要用沙纸打磨干净，要让地线和管道有良好的接触，然后在打磨干净的管道上把地线（用普通的电线就行）缠上几圈，一定要缠好啊，最后把地线和耳机、二极管接好就行啦。

以前小蘑菇装的收音机到晚上还能收听到莫斯科电台的广播啦，呵呵，如果大家对这个简单的收音机有兴趣的话可以试着装一装的，小蘑菇祝大家开心快乐。

【转】简陋的条件下，我是这样制作电子管调频收音机的！以前，我一直把电子管调频收音机当作是“天上的仙女”只能想，看不到，甚至连欣赏一下她甜美的声音，对于生活在小地方的人来说都是一种奢望。

小的时候爱上了无线电，装置过再生机，超外差机，集成电路机，攻放等等，一年多之前，一头撞进“广播论坛”我的心从此就留在了这里，每天与来自祖国各地的朋友们共同交流，一起鉴赏，电视节目都不怎么看了，“广播论坛”几乎成了我的业余生活的全部。

看着不少朋友都拥有电子管调频收音机，说实在的，我打心眼儿里羡慕，可是，动辄几千元昂贵的价格不是每个人都可以买回来的。

我暗自思忖，我要自己装置一台电子管调频机！在电子管技术相对过时的现代，要找到完备的资料可不是一件容易的事儿，我在网上和现实生活中，尽我最大的力量，也就找到了如下几个自己认为还算比较适用的电路（苏联的机器，由于频率不合适，都放弃了）上面的电路用了三个电子管，高频部分的线圈制作相对复杂，估计性能也好不到哪里去，放弃了这是一款日本电路，清清爽爽我很喜欢，遗憾的就是上面的数字很模糊哈哈，这两款电路我喜欢，取材容易，电气性能也很好，尤其是后面的一张图纸，变压器次级输出250v---0----250v与大多数六灯机器变压器一样，上面的数值拿来就用。

可是也有遗憾的地方，高频部分采用了进口的12AT7我手里没有，我就参考了上面的一款电路，进行了器官移植。

嘿嘿，高频部分用两个普通的6N3就可以搞定，几块钱一只，我用的是破电视拆下来的，两个中放，就用两个最常见的6K4,我有大把。

整机四个电子管，即便全新的也就是10几块钱。

呵呵，穷人乐了！实际装置过程中，参考了乐天派老师，崔老师的思路，将上述几个电路进行了优化组合，就变成了这副模样，这家伙一出生就得了“胆结石”鉴频部分用两粒2AP9.喜欢全胆的朋友可以加上个6H2,取代了石头。

呵呵，我不是电器专业科班出身，里面的原理我也不会讲，反正这个图看着还算合理，比较顺眼。

调频无线话筒的制作及电路调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

以上元器件的插装孔位请认真对照图2来确定。

电感线圈的两个引出端首先刮除表面上的绝缘漆，然后上好锡，插装时要贴近电路板并牢固焊接，如有虚焊，振荡会不稳定，工作也会不正常。

diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。

伸缩匝间距使调节范围符合调频波段。

电路使用高阻耳机。

当然，也可以加一级放大，然后使用普通的耳机。

自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。

L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。

L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。

由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。

VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。

VT1作为混频器时，则为共发射极电路。

VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。

收音机的制作方法简介收音机是一种用于接收广播信号的设备，它能够收听不同频率的广播电台。

在本文档中，我们将介绍如何制作一个简单的收音机。

材料准备在制作收音机之前，我们需要准备以下材料：•一个空芯线圈•一个铁芯•一个调谐电容器•一个耳机插座•一根天线线•一块半导体材料（例如二极管）•一块电池•一根导线•一个开关•电阻器和电容器（根据设计需求）制作步骤1.首先，我们需要制作一个空芯线圈。

将空心塑料管上缠绕细铜线，约20-30圈。

确保铜线之间不相互接触，每一圈之间保持一定间隔。

2.在空芯线圈中插入一个铁芯。

铁芯可以用一块软铁或磁性材料制成，它能够增强设备的接收能力。

3.连接调谐电容器。

将调谐电容器的一个端口连接到空芯线圈的一端，并将另一个端口连接到地线。

4.连接耳机插座。

在电路板上连接耳机插座，确保接线正确。

5.连接天线线。

将天线线连接到空芯线圈的另一端，并确保天线线能够接收到广播信号。

6.连接半导体材料。

将二极管连接到电路板上，确保极性正确。

7.连接电池和开关。

将电池与开关连接，然后将其连接到电路板上。

8.连接导线。

使用导线连接电路板上的各个组件，确保电路正确连接。

9.调试和测试。

在完成连接后，打开开关，尝试调谐收音机，并使用耳机进行测试。

如果没有声音，请检查连接和调谐是否正确。

注意事项在制作收音机时，请注意以下事项：•在使用电池时要小心，确保电源连接正确，以避免电路短路或损坏。

•注意调谐电容器的使用，调整电容值以获得最佳接收效果。

•尽量将电路与其他电器设备隔离，以减少干扰。

结论通过按照上述步骤制作收音机，我们可以快速制作一个简单的收音机。

当然，这只是一个基础设计，可以根据需求进行改进和扩展。

希望这篇文档对你制作收音机有所帮助！。

巧改电子管收音机（转）巧改电子管收音机（转）现在很多家庭还保留着过去的电子管收音机，在废品站也经常见到它的身影。

这个为人们做出很大贡献的功臣，因为饭量大（耗电量大）而被新产品代替，无可奈何地退出历史舞台，让人感到非常可惜！但是由于这种机器，灵敏度高、选择性好、音质优美，声音特别好听，至今还是让人们十分怀念。

针对这位功臣的饭量大和年纪大（一些部件可能已经老化损坏），我从广播爱好者的立场出发，为它做一点改进，抛砖引玉，请大家多想办法。

友情提醒，在实践以下活动之前，应该找些包括安全用电知识在内的有关书籍学习、或在有经验的朋友帮助下进行：1，改整流管：工作起来滚烫滚烫的状况说明--这是电子管收音机第一耗电大户！我们可以用在坏节能灯中找到的1N4007二极管来代替它。

以北京那套电子管6Z4为例，将电子管拔掉，在电子管阴极与两个屏极之间接入两只1N4007二极管，注意二极管的箭头都指向阴极。

拔掉电子管，从上面（正面）数，宽间隙的右面第一脚是屏极A，由此反时针数第三脚是阴极（即反数第五脚）。

宽间隙的左面第一脚是屏极B（即反数第七脚）。

接好后，认真检查二极管的方向，确认后，即可开机正常使用。

2，改指示灯：原来的灯寿命短、故障多，来源困难。

可用各种颜色的高亮度发光二极管代替。

而且由于发光二极管工作在6.3V交流电，且底盘本身是一条通路，所以发光二极管的任意一脚可以随便固定在底盘上，使用公用6.3V那一档供电,这样比使用独立的整流管灯丝电源要方便。

另外一脚与那个6.3V绕组之间接入一只300--700欧姆1/4瓦的电阻即可。

这样改装、除了免去使用灯泡的缺点，还增加了美感。

3，改影示管：就是那个会发能扩缩绿光的那只电子管。

省掉它，对机器性能无任何影响。

因为实际收听中，人们主要是靠耳朵来指挥手调谐的，而且它很容易衰老，且不好找。

说心里话，它耗电不多，在它正常工作时候，拔掉它怪可惜的。

等它衰老后，可以在原来位置，利用灯丝供电，点亮你喜爱的几种颜色的发光二极管，找一小块透明塑料当窗户，也是挺好看的。

晶体管收音机制作入门pdf
一、简介
晶体管收音机是一种电子设备，通过接收无线电波并将其转换为声音。

与早期使用的电子管收音机相比，晶体管收音机更小、更轻、更省电，因此更受欢迎。

本文将介绍晶体管收音机的制作过程，帮助您入门。

二、所需材料
1. 晶体管收音机套件：可以在电子产品商店或网上购买到完整的晶体管收音机套件，也可以自己动手制作。

2. 电阻器、电容器、二极管等电子元件。

3. 电源适配器或电池。

4. 焊接工具和焊锡。

5. 调试工具：如万用表等。

三、制作步骤
1. 打开晶体管收音机套件，检查所需的电子元件是否齐全。

2. 使用焊接工具将电子元件按照电路板上的指示进行焊接。

3. 将电源适配器或电池连接到电路板上，确保电源正负极正确连接。

4. 检查电路板上的连接是否正确，确保没有短路或断路现象。

5. 打开收音机，调整频道旋钮，尝试接收不同的电台信号。

6. 使用调试工具检查收音机的性能，如信号强度、音量等。

四、注意事项
1. 在焊接电子元件时，要确保焊接点干净、光滑，避免出现虚焊或接触不良现象。

2. 在使用调试工具时，要注意安全，避免触电或损坏工具。

3. 在使用收音机时，要注意保持干燥、通风的环境，避免收音机受潮或过热。

通过以上步骤，您就可以制作出自己的晶体管收音机了。

在制作过程中，您还可以参考更多的专业资料和视频教程，不断提高自己的技能水平。

希望这份指南能帮助您顺利完成制作，享受收听广播的乐趣！。

收音机调频(FM)发射机的制作摘要：无线电发射与接收设备是高频电子线路的综合应用，是现代化通信系统、广播与电视系统、无线安全防范系统、无线遥控和遥测系统、雷达系统、电子对抗系统、无线电制导系统等，必不可少的设备。

关键词：调频、发射、接收、中心频率1.题目要求1)查阅调频发射机基本原理的资料；2)选择合理的方案，设计调频发射机电路(载波约100MHz)；3)制作PCB电路板(须标注学号)，焊接元器件；4)用收音机完成作品调试；5)撰写作品报告。

2.调频（FM）发射机原理首先将音频信号和高频载波调制为调频波,使高频载波的频率随音频信号发生变化,再对所产生的高频信号进行放大,激励,功放和一系列的阻抗匹配,使信号输出到天线,发送出去的装置.高频信号的产生现在有频率合成,PLL等方式。

与调幅电路相比，调频系统由于高频振荡器的输出的振幅不变，因而具有较强狂干扰能力与较高的效率，所以在无线通讯，广播电视，控制检测某些方面得到广泛应用。

现在我国的商业调频广播的频率范围为88-108MHZ,校园为76-87MHZ,西方国家为70-90MHZ。

调频发射的基本组成方框图：3.方案选择1.1.调频方式选择实现调频的方法很多，大致可分为两类，一类是直接调频，另一类是间接调频。

直接调频是用调制信号电压直接去控制自激振荡器的振荡频率，变容二极管调频便属于此类。

间接调频则是利用频率和相位之间的关系，将调制信号进行适当处理后，再对高频振荡进行调相，以达到调频的目的。

两种调频法各有优缺点。

直接调频的稳定性较差，但得到的频偏大，线路简单，故应用较广；间接调频稳定性较高，但不易获得较大的频偏。

考虑到电路的复杂度故采用直接调频的方案。

1.2.直接调频方案选择直接调频最常见有变容二极管调频，使用VCO实现变容二极管直接调频。

许多中小功率的调频发射机都采用变容二极管直接调频技术，即在工作于发射载频的LC振荡回路上直接调频，采用晶体振荡器和锁相环路来稳定中心频率。
